TW-JD26  中央空调实验装置（风管式、房间式及综合式）

随着社会的生长 ，人们的生涯水平一直提高 ，中央空调在大型阛阓、宾馆、写字楼、商住楼等许多方面获得越来越普遍的应用。中央空调的设计、治理、维修在现代生涯中也越来越主要。为便于人们相识、学习中央空调的基来源理、基础知识 ，掌握其治理、维护及维修要领 ，本公司专业手艺职员开爆发产中央空调实验装置系列产品。

您只要致电：021-55884001（袁司理）

我们可以解答 中央空调实验装置（风管式、房间式及综合式） 的相关疑问！

我们可以帮您推荐切合您要求的 中央空调实验装置（风管式、房间式及综合式） 中央空调综合实训装置 中央空调实验模拟装置 相关产品！

找不到所需产品？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-91-2998-1.html

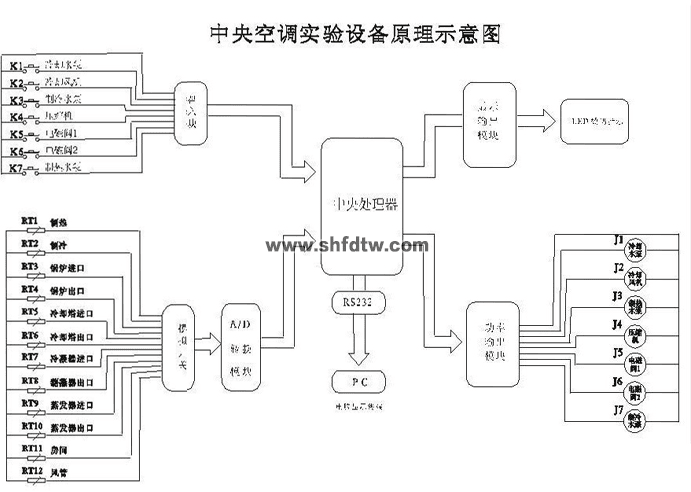

为了更好地知足各大院校的教学需要 ，在原来开发的中央空调实验装备的基础上 ，配备了RS-232串行通讯接口 ，中央空调实训审核装置可直接与电脑毗连 ，由电脑控制软件控制整个实验台的运行 ，包括：总控台启动、制冷、制热、冷却水泵、冷却风机、制冷水泵、压缩机、电磁阀、制热水泵做演示 ，制冷、制热的温度设定等。*大的特点是 ，通过传感器将空调状态实时反响至电脑 ，能够同时显示蒸发器、冷凝器、模拟锅炉、冷却塔的收支口温度 ，房间风管温度 ，随时显示制冷或制热的设定温度。有利于教学纪录、采样、通过打印可提供举行理论剖析的凭证。本实验装备配备了电脑插口、电压表、电流表、压力表、温度显示器、事情指示灯、故障演示按钮。压缩机、蒸发器(透明盖)、冷凝器(透明盖)、压力控制器、毛细管、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却一级泵、冷却二级泵、制冷一级泵、制冷二级泵等。

9001cc金沙以诚为本(中国)有限公司官网

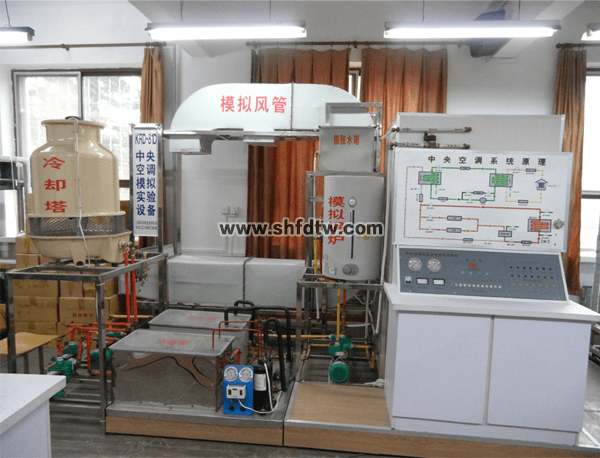

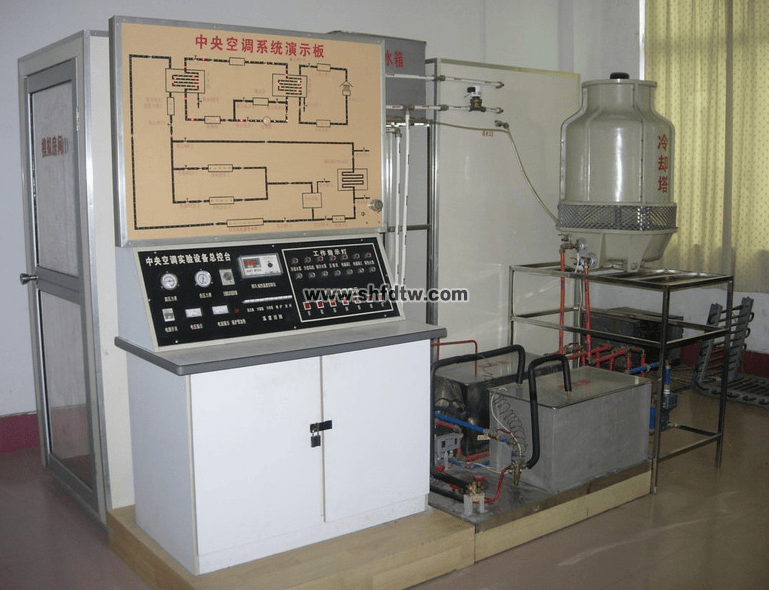

中央空调实验装置（风管式、房间式及综合式）是将中央空调微型化 ，同时坚持整其中央空调系统的完整性和合理性。本仿真中央空调实验装备接纳微机控制能单独演示中央空调的炎天制冷、冬天制热循环 ，控制系统由电脑控制与手动控制二种要领演示。为相识州参数的转变情形和系统的事情状态。实验台增添了一些向导结构 ，使其强人为地制造种种现实中可爆发的系统故障 ，利便学员相识故障的爆发和扫除故障的要领。系统在爆发这些故障后 ，凭听说明书中列出的种种解决要领 ，系统能很快恢复正常。我们始终坚持为教育效劳的原则 ，争取为宽大的院校师生开爆发产更多的教学仪器 ，接待各人提供名贵的意见和建议。

9001cc金沙以诚为本(中国)有限公司官网

一、中央空调微机控制实验装备主要手艺参数

项   目

主要手艺参数

备 注

制 冷

制 热

电 源

~50Hz 220V



额定功率

2900W

2300W



额定电流

14.0A

11.0A



制冷剂

R22 5Kg



形状尺寸

350×220×280(cm)



冷却水泵

2.5 m3/h   扬程＞15米



制冷水泵

1.8 m3/h   扬程＞15米



制热水泵

1.8 m3/h   扬程＞15米



模拟锅炉

1200W   3.5A



风机盘管

3500 m3/h



冷热风管

排热量1.6KV；排热面积8.5m2



送风机

2100m3/h



注：以上参数若有变换 ，以产品所注参数为主。

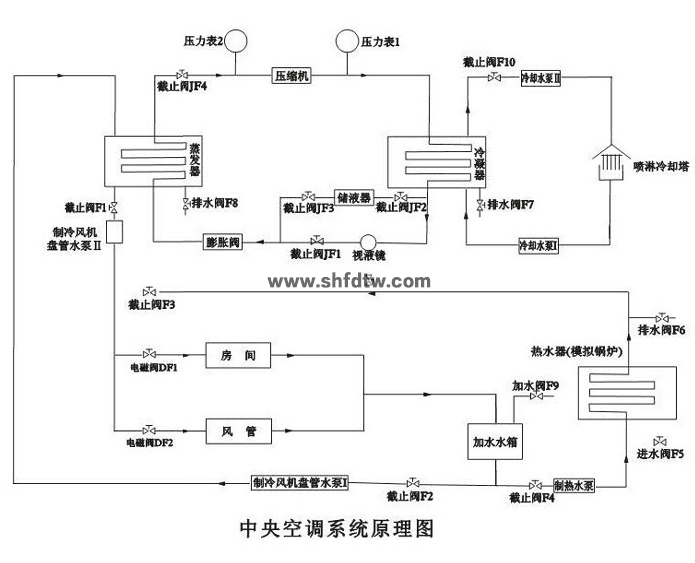

二、系统原理图

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

三、操作说明

(一) 实验前准备事情

接通总控台电流 ，合上空气开关 ，首先 ，审查微机控制台信息是否正常 ，视察有无绿灯闪亮 ，若没有要检查输入接口或电源。然后 ，将选择按钮选定“制冷”处 ，举行预加水。

冷凝器侧预加水：将水灌入冷却塔的接水盘中 ，关闭阻止阀F10 ，将冷却水泵按钮K1处于事情状态（绿灯亮） ，至冷凝器水加满为止 ，冷凝器水箱水满与否可能透过有机玻璃板视察到（注重：水不可满出冷凝器外壳）。加好水后 ，关闭冷却水泵 ，并翻开阻止阀F10。

蒸发器侧预加水：关闭阻止阀F3、F4 ，翻开阻止阀F2 ，将制冷水泵按钮K3处于事情状态（绿灯亮） ，由膨胀水箱水加至蒸发器中 ，加满为止 ，蒸发器水箱水满与否可以通过有机玻璃板视察到 ，加好之后 ，关闭制冷水泵 ，并关闭阻止阀F2。

锅炉测预加水：翻开阻止阀F3、F4和排水阀F6 ，关闭F1、F2 ，将制热水泵按钮K7处于事情状态（绿灯亮） ，往锅炉加水 ，直至排水阀F6有较大的水流出 ，然后关闭F6 ，关闭制热水泵 ，阻止加水 ，再关闭阻止阀F4。

(二)操作历程

1、制冷实验

在确保水已加满后 ，翻开阻止阀K1、K2 ，关闭阻止阀F3、F4。冷却水泵K1 ，冷却风机K2、制冷水泵K3、压缩机K4、电磁阀ⅠK5、电磁阀ⅡK6、处于事情状态（绿灯亮） ，制热水泵K7处于关闭状态（红灯亮）。选择功效按钮选定“制冷”处 ，把制冷温控传感器放入蒸发器内 ，所显示的是蒸发器的其时温度。凭证要求选择设定按钮 ，确定温度 ，（注：设定温度必需低于其时蒸发器的温度 ，不然 ，压缩机不可事情） ，此时 ，制冷指示灯亮。

待制冷至设定的温度时 ，即会自动�；�。第二次启动之前要将压缩机延时选择定为8—10分为宜 ，使压力平衡 ，方可启动。

2、制热实验

接通控制台电源 ，接通模拟锅炉加热按钮 ，将旋转钮选择打向40℃左右。翻开阻止阀F3、F4 ，关闭阻止阀F1、F2 ，制热水泵处于事情状态（绿灯亮） ，将K1、K2、K3、K4关闭状态 ，将功效选择按钮选定“制热”后 ，然后 ，凭证要求选择设定按钮 ，确定温度 ，此时 ，制热指示红灯亮 ，当制热抵达设定温度时 ，即会自动�；�。

3、温度巡测及风速调理

由微机控制 ，可以同时显示所有目今温度和设定温度。

手动控制 ，需划分按显示温度的按钮 ，通过温度显示器 ，视察目今温度。模拟房间 ，可凭证需要举行开、关 ，风速Ⅰ、Ⅱ、Ⅲ档举行演示。模拟风管 ，凭证风口Ⅰ（散流器）、风口Ⅱ（可调散流器） ，举行演示。为了能使抵达*佳演示效果 ，请划分举行模拟房间、模拟风道的演示。

四、中央空调故障、故障征象及恢复要领


(一)制冷故障

序号

故障名称

故障爆发步伐

故障征象

故障解决要领

备注

1

漏氟

从阻止阀JF4充氟口放氟

风机盘管无凉风 ，系统压力偏低 ，膨胀阀后液管结霜

加氟至正常

*

2

氟太多

从阻止阀JF4充氟口加氟至压缩机1.2倍电流

风机盘管凉风不强 ，视液镜有液状制冷剂 ，系统压力偏高

放氟至正常电流



3

膨胀阀损坏

关阻止阀JF4 ，全关即全堵 ，半关即半堵

视液镜有液状制冷剂 ，风机盘管无凉风

完全翻开阻止阀Ⅱ



4

压缩机吸

气口梗塞

关阻止阀JF4 ，全关即全堵 ，半关即半堵

风机盘管无凉风 ，视液镜有液状制冷剂 ，压缩机声音苦闷

完全翻开阻止阀Ⅰ



5

系统冷却侧

水泵不转

将按钮K1处于关闭状 ，红灯亮

系统高压侧压力升高 ，电流增大 ，压缩机过载�；て鞫峡�

将按钮恢复正常



6

冷却塔风机

不转

将按钮K2处于关闭 ，红灯亮

系统高压侧压力升高 ，电流增大

将按钮恢复正常



7

制冷水泵不

转

将按钮K3处于关闭状态 ，红灯亮

风机盘管无凉风 ，蒸发器侧水泛起结冰征象

将按钮恢复正常



8

压缩机过载

�；て魉鸹�

将按钮K4处于关闭状态 ，红灯亮

压缩机不启动

5—8分钟将按钮恢复正常



9

压缩机启动

电容故障



压缩机不启动 ，电流增大 ，过载�；ざ峡�



**

10

电磁阀

将按钮K5处于关闭状态

风机盘管无凉风吹出 ，蒸发器侧水泛起结冰征象

将按钮恢复正常



11

室内侧漏水

将塞子塞住水口或将出水管口抬高

集水盘有积水

拿掉塞子或恢复出水管口高度



注重：

1、所有故障应单独模拟；

2、*：故障同制冷；

3、K1—K6故障演示操作（即按钮关闭状态）

4、所有故障应单独模拟；

5、*：为了节约氟里昂及避免污染 ，此故障模拟要领可如下：

在系统正常运行情形下 ，将阻止阀JF1及阻止阀JF3完全关闭 ，运行约半分钟后完全关闭阻止阀JF2 ，翻开阻止阀JF1 ，即可模拟此故障。

故障恢复要领：将阻止阀JF2及阻止阀JF3完全翻开约半分钟后依次关闭阻止阀JF2、阻止阀JF3。

6、**：模拟此故障极易引起压缩机损坏 ，本实验台不模拟此故障。

(二)制热故障

序号

故障名称

故障爆发步伐

故障征象

故障解决要领

备注

1

制热水泵不转

将按钮K7处于

关闭状态

风机盘管无

热风吹出

将按钮恢复正常



2

电磁阀故障

将按钮K5处于

关闭状态

风机盘管无

热风吹出

将按钮恢复正常

*

注重事项

1、本实验台使用电源为单相220V~50Hz ，允许电压波动规模为210—242V ，本实验台要求有自力的供电线路 ，电源引线截面不小于4mm2。要求实验台有可靠接地�。。�

2、实验台中的制冷系统主机部分在搬运时绝对榨取倾斜。

3、本实验台所有制冷剂为R22 ，榨取其它制冷剂取代。

4、本实验台所有循环水应清洁、无污染 ，每次作实验前应包管系统中有足够循环水 ，实验完成后 ，应将水排放清洁。

5、在给制冷系统加氟时 ，应控制压缩机运转电流在其额定运转电流的±10%误差规模内。

6、给实验台制造故障时 ，应尽快将他恢复正常 ，不然 ，长时间故障运行容易引起机械损坏。

7、实验台后侧应留0.5米的距离。

8、回气管温度若凌驾15度 ，应适当加入制冷剂。

五、主要设置：

1、制冷系统设置：

（1）2P松下万宝空调压缩机械1台

（2）2P蒸发机械1个

（3）2P冷凝器1个

（4）蒸发器冷却水箱1个

（5）冷凝器冷却水箱1个

（6）崎岖压、压差控制器1个

（7）3/8制冷剂流动视察镜1个

（8）3/8手阀2个

（9）RF22NP5A热力膨胀阀1个

（10）3.5MPa抗震冷媒表高压压力表1个

（11）1.5MPa抗震冷媒表低压压力表1个

（12）1/4加液手阀1只

（13）水箱透明油机玻璃2块

（14）900×1100mm主机机组机架1个

（15）冷却塔3吨1个（中央空调冷却塔实训台）

（16）25WZ15-0.55制冷水泵550W带热�；�2个

（17）25WZ12-0.37冷却水泵2个带热�；�370W

（18）球阀4只控制制冷制热作用

（19）电磁阀交流220V2只控制房间 ，风管是否送冷温气

（20）热力膨胀阀1个

（21）900宽×900宽×1000高mm模拟房间1个

（22）350风机盘管1个

（23）风机盘管控制开关1个三档

（24）模拟风管1套 ，内裁面为35×34cm

（25）4×6冷凝器风管盘管1个

（26）180W风管送风机1个

（27）45W冷却塔风机1个

（28）风管风机控制开关1个

六、制热系统：

1、HP50、1500W模拟锅炉1个

2、25WZ15-0.55制热水泵1个

3、模拟房间、风管、水箱同制冷系统

七、中央空调系统演示木板1个

八、中央空调控制台1个

1、3.5Mpa抗震冷媒高压表1只

2、1.5MPa抗震冷媒低压表1只

3、30A电源总开关1只

4、交流220V电压表1只

5、直流30A电流表1只

6、数码温度显示器1套

7、温度选择轻确开关12只

8、制冷制热轻确开关4只

9、故障显示轻确开关7只

10、状态指示灯32只

11、铝塑板实验面板1块

12、实验台、实验桌1套

13、中央空调带微机接口1个

14、中央空调控制要领 ，即可通过实验台控制 ，又可通过电脑控制。

15、中央空调电脑由需方设置 ，供方可代庖。
