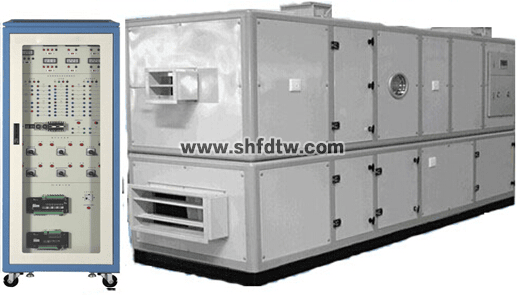

TW-JD44 组合式空调机组实训装置
一、系统设置及功效
组合式空调机组实训装置应集制冷系统、空气处置惩罚、历程控制、工程组态手艺于一体 。组合式空调机组自己不带冷、热源，是以冷、热水或蒸汽为前言，用以完成对空气的过滤、加热、冷却、加湿、消声、热接纳、新风处置惩罚和新、回风混淆等功效 。能实现一次回风系统、二次回风系统的空气处置惩罚历程，其设置及功效如下：
（1）热泵空调机组：压缩机、风冷冷凝器、水冷蒸发器、节约装置、崎岖压压力表 。
（2）新回风混淆段（进风段/出风段）：设有检查门，并设置初效过滤器 。
（3）风机段（送风机段、回风机段）：风机出口装置手动调理阀，风机应接纳低噪声高效率离心风机，装置在减震座上，出风口设有帆布软接受，座架上应装有橡胶减震器或金属弹簧减振器 。
（4）表冷段：接纳铜管串铝片 。
（5）加热段：设置管状电热器 。
（6）消声器：接纳微穿孔消声器，与消声段毗连的前后各段必需带检查门 。
（7）加湿段：接纳蒸汽加湿器、高压喷雾加湿器或湿膜加湿器 。
（8）�；ぷ爸茫何露缺；て鳌⑵獒沽Ρ；て鳌⑺鞅；て鳌⒏衾氡；て鳌⑷毕啾；て鳌⒐鞅；て鳌⑷嘈沟绫；て� 。
（9）电气控制：电控柜、电源控制器、PLC可编程控制器、模拟量收罗器、交流接触器、开关按钮、工业组态软件 。温湿度传感器、风速传感器、温度变送器、流量变送器 。
（10）装备水系统接纳镀锌管毗连，并配套有手动套丝机，可以完成系统管路制作 。
（11）手艺性能
您只要致电：021-55884001（袁司理）
我们可以解答 组合式空调机组实训装置 的相关疑问！
我们可以帮您推荐切合您要求的 组合式空调机组实训装置 组合式空调机组实训装备 教学实训装置 相关产品！
找不到所需产品 ？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-91-3016-1.html
1）输入电源：三相四线（或三相五线）～380V±10% 50Hz；
2）事情情形：温度-10℃～+40℃ ，相对湿度＜85%；
3）系统容量：＜10kW 。
（12）对装备及元件：
1)组合式空调机组实训装置接纳的制冷压缩机、膨胀阀、电磁阀、储液器、换热器、风机、温湿度传感器均接纳国产着名品牌，结构紧凑，换热效率高，运转平稳、操作轻盈、雅观大方、使用寿命长 。
2)电气控制平台有热过载�；ぁ⒐鞅；ぁ⑿沟绫；ぁ⒔拥乇；さ榷嘀乇；せ�，切合国家清静标准；
3)组合式空调机组实训装置内的电器元器件接纳着名品牌（施奈德品牌），整机接纳微电脑PLC控制系统对各组件举行控制和操作 。
二、 实训项目
（1）掌握组合式空调机组各段的结构与功效
（2）组合式空调机组的组装与调试
（3）组合式空调机组温度的控制与调解
（4）组合式空调机组送风量的控制与调解
（5）组合式空调加湿量的控制与调解
（6）可编程控制器的编程、调试和应用
（7）数据收罗的实现要领和现实应用
（8）闭环反响控制的实现要领和现实应用
（9）盘算机组态监控的实现要领和现实应用
（10）变频器控制组控制回路实训
三、设置清单
|
序号 |
名称 |
型号 |
数目 |
备注 |
|
一 |
整机部分 |
|
|
|
|
1 |
压缩机 |
谷轮5匹ZW61KA-TFP-542 |
1套 |
|
|
2 |
崎岖压力�；て� |
P830HME |
1个 |
|
|
3 |
�；ぷ爸� |
温度�；て鳌⑺鞅；て鳌⒏衾氡；て鳌⑷毕啾；て鳌⑷喙餍沟绫；て� |
1套 |
|
|
4 |
风冷冷凝器 |
科威5P/380V风机 |
1套 |
|
|
5 |
水冷蒸发器 |
5P盘管式水冷冷凝器 |
1台 |
|
|
6 |
过滤器 |
EK-165 |
1个 |
|
|
7 |
膨胀阀 |
丹佛斯067N2152 |
1个 |
|
|
8 |
四通换向阀 |
|
1个 |
|
|
9 |
混淆初效段 |
袋式过滤，过滤面积2.8m2,过滤效率60% |
1套 |
|
|
10 |
表冷段 |
铜管翅片式表冷器 |
1套 |
|
|
11 |
中心段 |
|
1套 |
|
|
12 |
加热段 |
翅片钢制加热器，2KW |
1套 |
|
|
13 |
加湿段 |
干蒸汽加湿机，孔径Ф2 加湿量1KG/h |
1套 |
|
|
14 |
送风机、回风机段 |
风机1.5KW 风量2000m2/h，低噪声高效率离心风机，减震装置，帆布软接受，橡胶减震器或金属弹簧减震器 |
1套 |
|
|
15 |
消声段 |
微孔板，前后段带检查门 |
1套 |
|
|
16 |
箱体段 |
双层壁板结构、内层为镀锌钢板、外层彩色复合钢板，中心接纳30-50mm厚无氟聚氨酯关闭作为保温质料，配套304不锈钢底座，底座带有4个带刹车万向轮，利便于装备移动 |
1套 |
|
|
17 |
不锈钢底座 |
用于风冷热泵机组牢靠 |
1个 |
|
|
18 |
三菱变频器 |
接纳三菱变频器FR-D740，带模拟量输入控制 |
2个 |
|
|
19 |
水泵 |
其中一个变频运行，一个工频运行 |
2个 |
|
|
20 |
不锈钢膨胀水箱 |
304 |
1个 |
|
|
21 |
故障及运行指示板 |
可指示事情电源、逆相缺相、水泵运行、主机运行、主机过载、高压故障、低压故障等事情状态 |
1套 |
|
|
22 |
PLC |
CPU224XP |
1台 |
|
|
23 |
EM231 |
3台 |
|
|
|
24 |
触摸屏 |
TPC7062KX |
1台 |
|
|
25 |
控制柜 |
70cm×60cm×190cm |
1套 |
|
|
26 |
温湿度传感器、风速传感器、温度变送器、流量变送器 |
供电电压：24V,4-20mA信号输出 |
温湿度传感器2个、风速传感器1个、温度变送器4个、流量变送器1个 |
|
|
27 |
牢靠毗连支架 |
|
1套 |
|
|
二 |
工具及资料 |
|
|
|
|
1 |
资料 |
指导书、软件、PLC程序等 |
1套 |
|
|
2 |
维修工具 |
0-450管钳，0-300运动扳手，长柄螺丝刀等 |
1套 |
