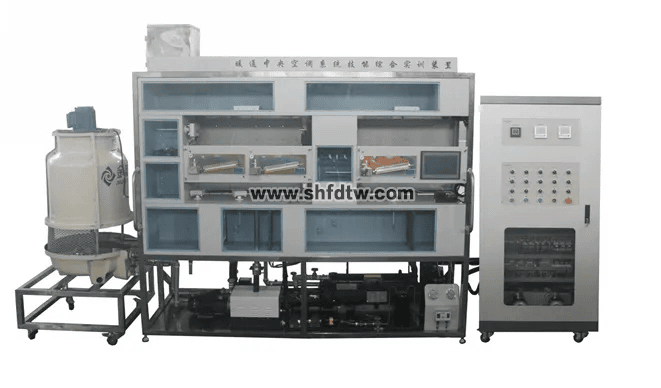

TW-JD53 暖通中央空调系统手艺综合实训装置
一、概 述
暖通中央空调系统手艺综合实训装置涉及供热透风与空调工程手艺、制冷与空调手艺、机电装备装置手艺、电气自动化手艺、智能控制手艺、工业网络手艺专业手艺领域 ，能开展中央空调冷水机组工况调试、冷却水系统装置与调试、冷冻水系统装置与调试、风机盘管装置与调试、电气控制系统装置与调试、自动化系统编程与调试、中央空调系统操作维护等方面的实训教学,其中机组机电装备、水循环系统、新风系统、电气控制系统和自动化均接纳开放式设计 ，切合现代中央空调实训教学 ，适合暖通空调、电气自动化、修建装备相关专业教学 ，中央空调系统操作员手艺判断和审核使用。
您只要致电：021-55884001（袁司理）
我们可以解答 暖通中央空调系统手艺综合实训装置 的相关疑问！
我们可以帮您推荐切合您要求的 暖通中央空调系统手艺综合实训装置 中央空调实训装置 中央空调实训装备 中央空调实训审核装置 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-91-3025-1.html
二、特 点
暖通中央空调系统手艺综合实训装置是将中央空调微型化 ，同时包管整其中央空调系统的完整性和合理性 ，整套实训装备可演示夏日制冷循环 ，冬季制热循环 ，在蒸发器、冷凝器、冷却塔等设置了温度丈量点 ，便于学生视察、相识州参数的转变情形和系统的事情状态。完全模拟了完整的媒水系统和冷却水系统。让学生周全地掌握中央空调手艺知识。
1、控制器接纳三菱FX3U可编程控制器 ，上位机软件实时显示系统运行状态及数据。
2、实训装置直观展示了中央空调的系统结构、事情原理 ，可清晰的看到制冷循环系统结构及主要部件的实物 ，系统还设置有智能电量监测仪、真空压力表、信号指示灯使整个系统的实时势情状态一目了然；便于教学演示解说及学生对课本知识的明确掌握。别的 ，管路中设有视液镜可视察制冷剂状态；高压管路为红色部分 ，低压管路为蓝色部分。
3、整套实训装置集管路装置、制冷系统、现代电气控制、电气审核、物联网信息化系统于一体 ，知足对实训的要求。
4、接纳手动和自动两种控制要领控制 ，并且可通过上位机软件监测系统运行工况 ，即系统中制冷状态、制热状态、温度巨细、装备运行状态等情形�？刂葡低持薪幽闪刂啤⒈；げ椒サ纫幌盗胁椒ザ韵低尘傩斜；た刂�。通过对PLC程序编辑 ，可改变系统的控制历程。
三、装置组成及规格参数
暖通中央空调系统手艺综合实训装置由中央空调实训工具平台、电气控制柜、操作台、制冷剂接纳小车、电脑桌、工具车、中央空调装备三维实训仿真软件等组成。
1．中央空调实训平台（工具）
实训工具平台接纳不锈钢架制成 ，系统由制冷机组、冷却水系统、冷冻水系统、集中式中央空调系统 ，半集中式中央空调系统等组成。
2.电气控制柜
主要由柜体、前后柜门、内部设置�？椤⒅醒肟盏魑锪畔⒓嗫叵低场⑽尴咧悄苌蠛讼低场⑷嗍罅觳降缁茸槌�。接纳冷轧钢板 ，铁质双层亚光密纹喷塑结构。
3.操作台
接纳铁质双层亚光密纹喷塑结构 ，主要由防火实训台面、桌面台钳等组成 ，主要用于安排工具和实训操作。
4.制冷剂接纳小车
接纳小推的的方法 ，利便制冷剂接纳 ，系统主要由风量冷凝压缩机组、真空泵组等成。
5.电脑桌
电脑桌主框架接纳30×30优质铝合金型材 ，结实耐用 ，装置利便 ，
6.工具车
工具车接纳1.2mm厚的优质冷轧钢板焊接组装而成 ，结实耐用
四、手艺性能
1.电源：三相四线～380V±10% 50Hz
2.控制柜尺寸：800mm×800mm×1900mm
3.制冷剂类型：R22
4.最大供冷量：7.5kW
5.冷却循环水泵：38L/min 扬程10米
6.冷冻循环水泵：50L/min 扬程12米
7.电加热丝功率：300W/根
8.风机盘管：340m3/h
9.系统�；ぃ壕哂衅獒沽Α⒐缺；ぷ爸�
10.清静�；ぃ壕哂械缪剐汀⒌缌餍托沟绫；ぷ爸� ，清静切合国家标准
五、实训项目：
1、中央空调PLC点表设计
2、中央空调PLC流程图设计
3、中央空调PLC编程和测试
4、中央空调工控组态工程制作与测试
5、中央空调自控系统运行与调试
6、中央空调的控制原理和控制流程
7、中央空调的启动、运行、调试
8、中央空调运行事情情形、运行参数检测剖析
9、中央空调运行工况
10、中央空调水系统管路工具的使用
11、中央空调水系统管路的制作（镀锌钢管、PPR管、保温管）
12、中央空调水系统设计（同程、异程）
13、中央空调冷却水系统管路的装置及调试
14、中央空调冷媒水系统管路的装置及调试
15、中央空调制热水系统管路的装置与调试
16、中央空调冷凝水系统管路的装置及调试
17、中央空调传感器装置与检测（温湿度、压差、温度等）
18、中央空调制冷机组装置与调试
