TWLY-130 楼宇智能化工程仿真综合实训系统

一、产品概述

楼宇智能化工程仿真综合实训系统是为职业院校、职业教育培训机构研制的楼宇智能化手艺综合实训装备，凭证智能修建行业楼宇智能化的特点，在靠近工程现场的基础上，针对实训教学举行了专门设计，修建模子包括楼宇智能小区供电、门禁、监控、消防报警，应急消防广播、应急电话、模拟防排烟系统、应急电梯、巡更、安防、弱电布线等综合模子。并配有智能化供电及监控，双电源供电控制等、控制装备电气控制柜以及操作台监控中心和PC控制等组成。

您只要致电：021-55884001（袁司理）

我们可以解答 楼宇智能化工程仿真综合实训系统 的相关疑问！

我们可以帮您推荐切合您要求的 楼宇智能化工程仿真综合实训系统 楼宇智能化工程实训系统 修建智能化工程系统实训装置 智能楼宇3D虚拟 相关产品！

找不到所需产品？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-97-3056-1.html


相识整个修建�？榘卜辣ň嗫亍⑾辣ň低场脖Ｑ哺⑹悠导嗫丶爸鼙咛岱老低场⒐┑缦低场⒄彰飨低场⒌榷喔隽煊蛳低�，强化了楼宇智能化系统的设计、装置、布线、接线、编程、调试、运行、维护等工程综合能力。它适合楼宇智能化工程手艺、弱电装置工程等相关专业的教学和培训。各系统既可自力运行，也可实现联动。通过此综合修建模拟综合系统举行项目训练，磨练学生的下手实践能力、修建智能化的设计能力、楼宇工程治理能力、楼宇装备装置与调试能力、工程实验能力、职业素养和交流相同能力等。

9001cc金沙以诚为本(中国)有限公司官网

二、产品特点

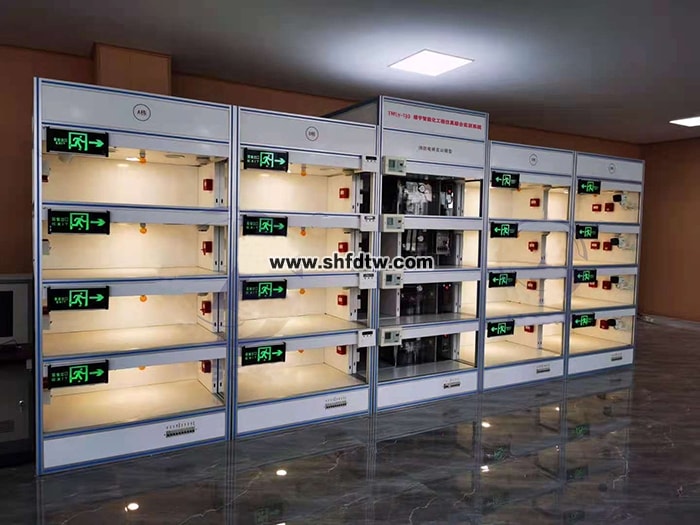

楼宇智能化工程仿真综合实训系统模拟典范修建结构，通体接纳工业铝合金型材和木质高密度墙板，搭修建成模拟四层多间仿真大楼，设置有模拟走道、每层可通过模拟电梯运行抵达，每个房间及楼道均接纳吊顶装置电气装备,大楼设有总电源箱。分区配电箱、修建模子分为智能大楼（小区）和治理中心两大部分、并团结现代化大楼特点配备有应急消防模拟电梯，大楼供电、应急照明、消防报警、安防系统等、并选用市场上手艺成熟、低电压清静型器件，因而具有真实、雅观、可靠和清静的特点。

治理中心实现安保区域的集中监控和治理，装置有治理中心机、视频监控、报警监控、门禁治理监控及治理中心盘算机。

在智能大楼（每个区域内装置照明、应急照明、烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁、红外对射和巡更点、监控视频摄像机、消防防�？椤⑹悠祷Щ�。智能大楼（小区）的模拟房间窗户装有探测器，实现室内安防与周界提防功效，并与管中心联网集中治理监控。

监控系统接纳集中图形化显示,上传各系统综合集中控制治理.给合多领域、多系统实现楼宇智能化综合治理.

1、供配电系统：

（1）供配电监控系统和实训部分、智能大楼综合实训系统中所有装备由本供配电监控系统提供。进线接纳模拟两路三相四线400V进线，正常事情时，由一起电源向所有用电装备供电，另一起为暗备用不投入运行，当运行电源爆发故障时，另一起备用电源自动投入。并设置有模拟备用发电机系统。

（2）通过各路操作开关、下位机部分：接纳控制�？槭迪质菔章抻肟刂�，收罗各供电线路供电情形，控制各断路器的分、合闸。

（3）上位机部分：接纳组态软件，与下位机PLC控制器接纳PPI通讯。上位机界面中（触摸屏）可整体监测供配电系统结构，并可提供 对电力网络泛起的故障告警并快速定位和接纳响应步伐。

2、智能监控系统：

（1）视频监控系统由监视区摄像机硬盘录像机网络装备监视器、实训联线等组成。

（2）外地监控

（3）支持 HDMI、VGA、 同时输出，支持 HDMI 与 VGA 同时预览与回放。

（4）支持高清 HDMI 显示，支持254/264压缩名堂。

（5）支持多画面支解下差别通道并行预览与回放。

（6）支持单、多画面预览，预览通道顺序可调。

（7）支持预览便捷菜单操作。

（8）支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。

（9）可屏障指定的预览通道。

（10）支持视频移动侦测、视频丧失检测、视频遮挡检测。

（11）支持视频隐私遮掩。

（12）支持多种主流云台解码器控制协议，支持预置点、巡航路径及轨迹。

（13）云台控制时，支持鼠标点击放大、鼠标拖动跟踪功效。

（14）支持网络远程监控，WIFI、APP监控模拟监控整个大楼各通道的监控画面、具有大楼全景监视。

3、智能安防周界系统：

（1）智能周界系统分为监控中心治理区、控制中心监控和控台操作连线至大楼各安防点

（2）大楼装置有周界人体红外传感器，划分�；ふ瞿Ｄ獯舐サ陌卜滥芰�

（3）通过各周界人体红外传感器监控、下位机部分：接纳控制�？槭迪质菔章抻肟刂�，收罗各供防区情形。

（4）上位机部分：接纳组态软件，与下位机控制器接纳PPI通讯。上位机界面中（触摸屏）可监控各防区不法入侵等情形。即时显示报警画面�？刂剖渥魃獗ň�

4、安防巡逻系统：

（1）安防巡逻系统由感应卡、治理软件、巡更机软件系统等组成

（2）在大楼每个必经蹊径装置有巡逻点，模拟修建小区安保巡逻事情。

（3）上位机装置有提供了强盛的软件治理平台，提供了多个信息钮点、先进的巡更装备、可靠和稳固数据读入出导出、多种差别钮点的熟悉与相识、可合理安排职员蹊径。

5、应急供电系统：

（1）应急信息系统由清静显示牌、给合应急供电系统等组成

（2）在大楼每个应急通道都设立有清静应急电源指示牌，应急供电系统并由消防联动控制实现应急自动切换。

6、照明监控系统：

（1）照明系统由大楼供电配电柜、照明灯具给合现代智能照明控制系统等组成

（2）在大楼每个房间均装置的吸顶照明灯，包括大楼模拟应急走道照明等照明系统通过控制中心上位机接纳组态控制并可通过上位机举行监控制照明状态。

（3）照明系统可通APP远程监控制大楼照明状态。

（4）整个大数通俗照明电源在消防火灾状态下联动切除非消防应急电源。

7、消防报警联动

消防报警联动系统在智能修建（修建装备治理系统）是一个主要的系统，该系统是楼宇中一个自力的子系统。该系统是通过消防系统中各个探测装备（烟感探测器及温感探测器）的参数转变举行火灾报警，并通过相关信号以实现消防的联动控制。系统能举行种种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及扫除等实训。并可通过消防报警联动监控盘算机中心，对整个智能楼宇消防系统举行监控，并可举行平面图导入、画面结构、报警点设置等，主要由盘算机、编程软件、监控软件、网络适配器等组成。

（1）大楼房间及走道都配备有消防探测器，每层配备有声光报警器、模拟排系统、控制�？椤⒋舐ッ坎闵柚糜杏惫悴ァ⑾赖缁啊⒌壬枋�

（2）消防系统控制中心大楼应急供电系统、应急照明系统、广播系统、消防电梯系统、包括非消防电源举行联动控制。

（3）控制中心通过上位机监控大楼消防报警状态，并打印消防报警信息。

8、消防电梯系统操作

（1）超速清静�；は低�

当电梯爆发意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等缘故原由）。这时，限速器就会紧迫制动，通过清静钢索及连杆机构，发动清静钳行动，使轿厢卡在导轨上而不会着落。

（2）轿厢、对重用弹簧缓冲装置

缓冲器是电梯极限位置的清静装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关�；なВ�，轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重清静减速直至阻止。

（3）门清静触板�；ぷ爸�

在轿厢门的边沿上，装有运动的清静触板。当门在关闭历程中，清静触板与旅客或障碍物相接触时，通过与清静触板相连的联杆，触及装在轿厢门上的微动开关行动，使门重新翻开，阻止事故爆发。

（4）门机力矩清静�；ぷ爸�

门机用一定的力矩同时关闭轿厢门和厅门。当有物品某人夹在门中时，就增添了关门力矩，于是通过相连的行程开关使轿厢门和厅门自动重新翻开，从而阻止事故爆发。

（5）厅门自动闭合装置

电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才华启动运行。

（6）终端极限开关清静�；は低�

在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢爆发冲顶或蹲底时，终端极限开关行动，发出报警信号并切断控制电路，使轿厢阻止运行。

（7）具有消防应急开关

电梯具有消防应急接口,平时可供客梯正常使用,当泛起消防故障时,电梯自动下降至一层,电梯用户不可正常使用电梯,只有专业消防职员才华使用电梯.

三、手艺规格：

1、输入电源：三相四线（AC 380V±10% 50Hz）

2、事情情形：温度-10℃—+40℃ 相对湿度<85% 海拔<4000m

3、装置容量 lt;5kVA

4、形状尺寸：大楼约6000mm×1000mm×2400mm；配电控制柜1500mm×600mm×1800mm；消防控制柜600mm×600mm×1800mm；综合控制台约1600mm×600mm×1800mm；控制台约1500*700*1800）绝缘电阻：＞3MΩ

5、清静�；ぃ壕哂行沟缱远；すπ�

四、实训顶目：

1、供电系统

（1）常用配电装备认知与应用

（2）智能修建的供电运行方法线路组建与操作

（3）供配电系统中运行线路状态的现场监测和控制

（4）备自投联动运行控制和调试

（5）供配电监控系统运行调理实训

（6）低压分级线路组建操作实训

（7）双电源明暗备原理操作实训

（8）上位机监控与操作

2、智能监控系统

（1）摄像机的熟悉与接线

（2）监控系统操作与接线

（3）种种摄像机在生涯在的用途

（4）镜头的装置及调试

（5）摄像机的通道设置与准时录像设置

（6）USB备份处置惩罚

（7）与网络视频传输入的综合扩展实训

（8）摄像机的图像调试与装置试

（9）手机APP远程监控功效操作

（10）PC网络监控操作实训

3、智能周界系统

（1）周界安防事情原理熟悉

（2）周界人体红外传感器的熟悉与装置

（3）安防系统线路毗连与操作

（4）上位机监控与操作

（5）安防系统编程与设计

4、安防巡逻系统

（1）离线巡更器的设置和操作

（2）离线巡更软件的操作

（3）系统的设计与线路妄想

（4）巡更治理扩展�？槭笛�

（5）职员信息治理

（6）线路规化与考勤治理

5、应急供电系统：

（1）应急信息系统供电组成与控制操作

（2）应急供电系统消防联动控制编程实现应急自动切换

（3）应急照明系统设计规范与控制原理熟悉

6、照明监控系统：

（1）现代大楼照明监控系统手艺熟悉

（2）现在大楼照明线路的组建认知

（3）照明系统自动控制设计原理

（4）照明系统与消防联动系统控制联网操作

（5）照明控制系统的ＡＰＰ联网操作

（6）上位机监控与操作

7、消防报警联动

（1）消防报警联动监控盘算机中心的操作

（2）报警点的设置操作

（3）制控系统的治理

（4）消防联供电系统的联网操作实训

（5）消防应急广播系统的联网操作实训

（6）消防联动排烟系统的操作

（7）消防联动应急照明系统的操作

（8）消防联动动主机的设置

（9）消防联动主机的联动编程

（10）消防探测器的便用与编码

（11）消防报警系统的互联操作，线路故障的判断与处置惩罚

（12）火灾通讯主机的操作，系统功效设置

（13）主机与电话分机的通讯操作，分机电话的操作

8、消防电梯

（1）轿厢启动与阻止、点动控制实训；

（2）轿厢加速与减速的速率控制实训；

（3）轿厢平层控制的实训; 护装置实训；

（4）限速�；ぷ爸檬凳�；

（5）信号指示系统实训；

（6）轿厢照明控制实训；

（7）电梯控制系统实训；

（8）电梯控制程序编写下载实训；

（9）电梯程序运行与调式实训；

（10）消防状态下电梯操作规程:

（11）消防联动系统与电梯操作联网操作

五、系统组成及装备的设置

（一）框架基本设置表


序号

项目内容

规格、手艺指标

数目

单位

1.

智能修建模子

由铝合金型材框架和装置布线高密度墙板组成，6000mm×1080mm×2400mm。（长×宽×高），分为智能大楼、治理中心和楼道等区域，智能大楼设计为治理中心两大区域结构，器件接纳内六角螺丝和工程塑料卡件配合装置。

定制

套

2.

装置布线墙板

按要求定制

定制

块

按要求定制

定制

块

按要求定制

定制

块

按要求定制

定制

块

3.

双电源配电柜

供配电硬件系统、供配电监控系统和实训部分。
1.整个楼宇自动化系统中所有装备的供电由本实训装置提供。进线接纳两路三相四线400V进线，正常事情时，由一起电源向所有用电装备供电，另一起为暗备用不投入运行，当运行电源爆发故障时，另一起备用电源自动投入。
2.通过种种电量传感器，对整个用电系统的总电量参数监测：进线三相电流和总功率、配电母线三相电压以及各配电线路电流。
3.下位机部分：接纳控制�？槭迪质菔章抻肟刂�，收罗电量传感器丈量的电量，控制各断路器的分、合闸。
4.上位机部分：接纳力控组态软件，与下位机控制器接纳总线通讯。上位机界面中可整体监测供配电系统结构，并可实时剖析和打印种种电量数据，并可提供 对电力网络泛起的故障告警并快速定位和接纳响应步伐。

1

套

4.

消防控制中心柜

系统能举行种种模拟火灾和报警联动操作演示、与各系统的联动设置、联动编程、线路设计、联网、线路及设置等实训。并可通过消防报警联动监控盘算机中心，对整个智能大楼消防系统举行监控控制，并可举行平面图导入、画面结构、报警点设置等，主要由盘算机、编程软件、监控软件、网络适配器等组成。

1

套

5.

楼层控制配电箱

泄电�；て鱀Z47-63LE 2P/10A

1

套

6.

楼层配电箱

泄电�；て鱀Z47-32LE -2P10A

1

套

7.

监控控制实中台

参考尺寸1600mm×700mm×1800mm
监控控制台实训台实现供电、照明、安防、消防各系统集中电气控 制线路实训，具有集中治理线路故障实训、电源治理、通讯治理等功效。

1

套

8.

琴台式电脑桌

参考尺寸1200mm×800mm×1200mm
治理中心实现安保区域的集中监控和治理，具有治理中心机、视频监控、报警监控、供电及照明监控、消防监控制、对讲门禁治理监控及治理中心。

2

台

9.

铝材人字梯

1500MM

2

把

10.

盘算机

主流品牌电脑
内装操作系统，编程软件，组态软件 、系统监控制软件

1

套

（二）系统参考设置

序号

名称

设置内容

备注

1

消防报警系统

系统设置有智能消防控制主机、消防广播主机、总线电话、消防广播功放、总线式智能温度传感器、总线式智能燃气传感器、总线式智能烟传感器、消防灯、输入/输出�？椤⑹淙肽？椤⒆芟呤较雷ㄓ檬侄ň？椤⒅悄芟揽刂浦骰⒆芟呤街悄芪露却衅鞯�，排烟机、可举行器件的选择、检测、装置、消防联动系统的线路铺设、毗连、系统调试、编程和运行使命。

1套

2

室内安防及周界提防系统

系统设置有震惊探测器、玻璃破碎探测器、感温探测器、烟雾探测器、可燃气体探测器、被动红外探测器、门磁、红外对射探测器、声光报警器、家用紧迫求助按钮、被动红外幕帘探测器、大型报警主机、液晶键盘等，可实现对讲门禁和室内安防联动、视频监控及周边提防功效。

1套

3

视频监控系统

系统设置有高速球摄像机、彩色半球摄像机、矩阵主机、硬盘录像机、15寸液晶监视器、红外摄像机、机、支架（2个）、彩色液晶监视器、硬盘录像机、单头音频线（4根）、自动光圈镜头等器件，可举行器件的选择、检测和装置。完成视频监控系统的线路铺设和毗连。通过系统�？榈牟问柚煤捅喑�，实现监视器的视频监控、画面切换和报警联动录像等功效。

1套

4

智能布线系统

系统设置有程控交流机、RJ45配线架（安普康超五类24口）、以太网交流机（D-link 1024R）、电话程控交流机、电话配线架（4套）、底盒、电话�？椋�10个）、网络�？椋�10个）、电话机（4个）、RJ45水晶头（安普康超五类100个）、RJ11水晶头（100个）、网络线钳（宝工8P 808-376C）、打线钳(安普康AM-918B)、线缆测试仪等器件，可完成综合布线系统的水平布线、笔直布线、线槽布线，实现指定�？榈南呗放ǘ私樱�。通过系统�？榈牟问柚煤捅喑�，实现终端电话呼叫、信息插座功效测试。

1套

5

巡更系统

系统设置有巡更巡检器、通讯线、充电器、信息钮（6个）、软件

1套

6

照明控制系统

控制器、网络适配器、编程软件、组态软件、应急灯、吸灯灯、能举行通道编程设置、照明监控编程、上位监控工程通讯毗连、动画组态等事情使命。

1套

7

供电系统

系统设置有空气断路器、电量收罗�？椤⒖刂颇？椤⒌缛霾ジ衅鳌⒛Ｄ飧哐购险⒖亍⒛Ｄ飧哐狗终⒖亍⒎纸锥慰亍⒛Ｄ獾脱古涞缡摇⑽薰ε獬テ鳌⑺缭赐肚锌亍⒆樘嗫厝砑茸槌�。

1套

8

消防应急电梯

系统设置有自力的轿箱井，牵引电器，ＰＬＣ控制柜、变频器、配重轿箱，消防控制开关，消防联动接口，数据上传组态监控等。

1套

（三）工具及配件

序号

名称

内容

备注

1

工具

包括网线钳、打线钳、线缆测试仪、小一字螺丝刀、小十字螺丝刀、长柄十字螺丝刀、铰剪、电烙铁（40W）、焊锡丝（2卷）、万用表（三位半）、内六角扳手（Φ6）、三角套筒、剥线钳、尖嘴钳、斜口钳等通用或专用工具。

2

耗材配件

PVC线槽、水晶头（20个）、视频线（网线300米）、23芯线(红、黑各4卷)、16芯线(黄、白各2卷)、屏障双绞语音线（2芯40米）等。
