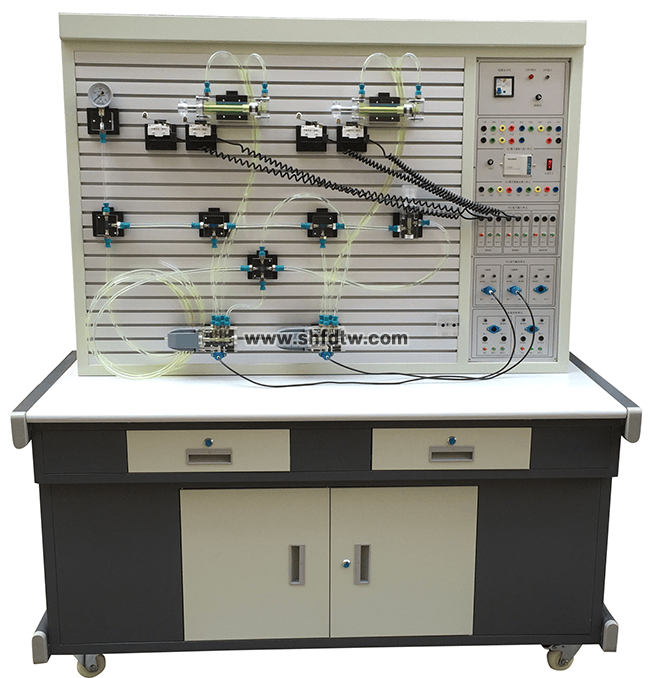

TW-QY51 透明液压传动继电器控制实训装置
一、主要手艺参数
1、电源：AC220V 50Hz
2、直流电源：输入AC220V 输出DC24V/2A
3、液压实训油泵电机功率：250W 配有专用的稳压直流电机调速器
调速规模：0－1700r/min
4、实训事情时离液压实训台1.5m远处噪声≤58dB。
5、实训油路液流压力要求需0.5－1Mpa（油泵最高压力：Pmax=2.5Mpa）
6、电磁换向阀：AC24V 吸力3Mpa
7、实训装置外型尺寸：1500mm×700mm×1750mm
您只要致电：021-55884001（袁司理）
我们可以解答 透明液压传动继电器控制实训装置 的相关疑问！
我们可以帮您推荐切合您要求的 透明液压传动继电器控制实训装置 透明液压传动实验装置 液压实训台 透明液压传动实验台 液压传动实训装 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-90-3076-1.html
二、主要特点
1、透明液压继电器控制实训装置主要由实训桌、实训台、液压元件和电器控制器件等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
3、配备全常用液压元件：每个液压元件均配有装置底板，可利便、随意地将液压元件安顿在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接接纳快换讨论，拆接利便，不漏油。
4、实训元件均为透明有机质料制成，便于相识掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的事情原理，实训组装回路快捷、利便。
5、通过机械控，古板继电器控制手艺于一体，无邪实现其功效。
6、实训控制单位也以接纳自力的继电器控制单位举行电气控制。
三、透明液压基本实训回路
1、用手动换向阀的换向回路。
2、用中位性能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节约调速回路。
10、回油节约调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速率换接回路。
14、用调速阀勾通联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序行动回路。
17、用压力继电回的顺序行动回路。
18、用行程开关控制的顺序行动回路。
19、用行程换向阀的顺序行动回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。
22、用单向阀的保压回路。
23、用换向阀的保压回路。

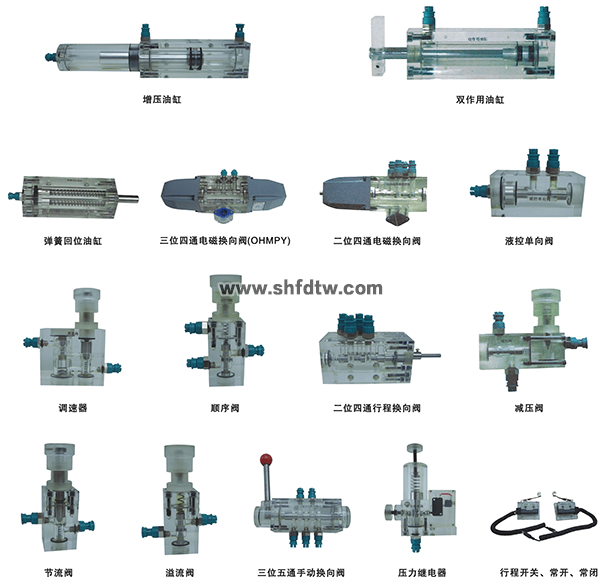

四、液压元件
五、透明液压继电器控制实训装置清单
|
序号 |
名 称 |
型 号 |
数目 |
备注 |
|
1 |
实训桌 |
|
1张 |
|
|
2 |
实训台 |
|
1台 |
|
|
3 |
电源�？� |
|
1块 |
|
|
4 |
继电器控制�？� |
|
1块 |
|
|
5 |
双作用油缸（带行程撞块） |
透明元件 |
2只 |
|
|
6 |
二位二通电磁换向阀 |
透明元件 |
1只 |
|
|
7 |
二位四通电磁换向阀 |
透明元件 |
2只 |
|
|
8 |
三位四通电磁换向阀（O型） |
透明元件 |
1只 |
|
|
9 |
三位四通电磁换向阀（H型） |
透明元件 |
1只 |
|
|
10 |
三位四通电磁换向阀（M型） |
透明元件 |
1只 |
|
|
11 |
弹簧回位油缸 |
透明元件 |
1只 |
|
|
12 |
增压油缸 |
透明元件 |
1只 |
|
|
13 |
辅助油箱 |
透明元件 |
1只 |
|
|
14 |
单向阀 |
透明元件 |
2只 |
|
|
15 |
液控单向阀 |
透明元件 |
2只 |
|
|
16 |
溢流阀（直动式） |
透明元件 |
2只 |
|
|
17 |
溢流阀（先导式） |
透明元件 |
1只 |
|
|
18 |
节约阀（直动式） |
透明元件 |
1只 |
|
|
19 |
调速阀 |
透明元件 |
2只 |
|
|
20 |
顺序阀 |
透明元件 |
2只 |
|
|
21 |
减压阀 |
透明元件 |
1只 |
|
|
22 |
二位四通行程换向阀 |
透明元件 |
1只 |
|
|
23 |
三位五通手动换向阀 |
透明元件 |
1只 |
|
|
24 |
压力继电器 |
透明元件 |
1只 |
|
|
25 |
压力表 |
透明元件 |
3只 |
|
|
26 |
三通讨论 |
透明元件 |
7只 |
|
|
27 |
四通讨论 |
透明元件 |
3只 |
|
|
28 |
行程开关（�？� |
|
2只 |
|
|
29 |
行程开关（常闭） |
|
2只 |
|
|
30 |
透明液压皮管 |
|
20米 |
|
|
31 |
油盘 |
|
1只 |
|
|
32 |
油箱 |
|
1只 |
|
|
33 |
机泵组(装在实训台内) |
|
1套 |
|
|
34 |
L-HL46号液压油 |
|
5kg |
|
|
35 |
电磁阀通用毗连线 |
|
3条 |
|
|
36 |
压力继电器插头线 |
|
1条 |
|
|
37 |
国标电源线 |
|
1条 |
|
|
38 |
螺丝刀6×100（一字、十字） |
|
各1把 |
|
|
39 |
铰剪 |
|
1把 |
|
|
40 |
运动板手 |
|
1把 |
|
|
41 |
尖嘴钳 |
|
1把 |
|
|
42 |
内六角扳手M5 |
|
1把 |
|
|
43 |
内六角扳手M6 |
|
1把 |
|
|
44 |
内卡簧钳 |
|
1把 |
|
|
45 |
外卡簧钳 |
|
1把 |
|
|
46 |
快速油讨论 |
|
2只 |
|
|
47 |
透明液压使用说明书 |
|
1册 |
|
