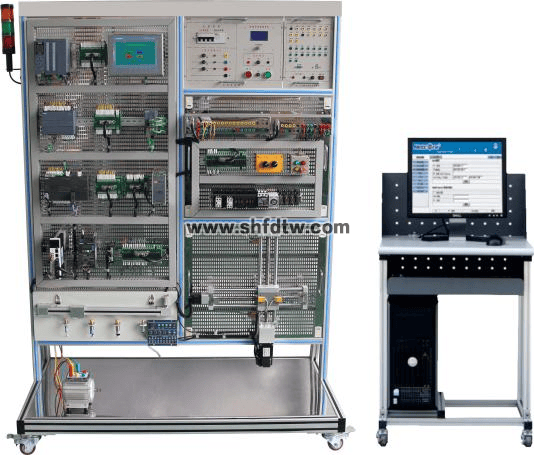

TWB-228型工业数字化网络控制实训平台
一、 产品概述
装置团结目今我国工业自动化应用手艺及器件手艺的生长，充分思量适用性、先进性。装置接纳�？槭浇峁�，实训挂箱包括PLC主机挂箱、变频器挂箱、触摸屏挂箱、PLC模拟负载挂箱、步进控制系统、伺服控制系统及富厚的验证演示装置。实训内容包括PLC的基础实训、PLC综合实训，变频器的熟悉、操作、参数设定及通讯实训，触摸屏的熟悉、操作、应用实训，伺服控制的熟悉、操作、应用实训、步进电机扩展、数据收罗、数据显示、键盘控制、准时器、接口实训等，实训项目富厚、综合性强、紧跟工业自动化生长潮流。
您只要致电：021-55884001（袁司理）
我们可以解答 工业数字化网络控制实训平台 的相关疑问！
我们可以帮您推荐切合您要求的 工业数字化网络控制实训平台 工业自动化实训平台 工业数字化实训装置 自动化实训台 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-82-3074-1.html
二、产品特点
1、�？槭浇峁�，挂箱替换利便，便于组织种种实训项目及扩展新的实训功效。
2、适合就业前及岗前综合手艺训练，适合高级工手艺培训审核。
3、能举行小型工程项目设计、装备选型、装置调试、操作模拟。
4、只需三相四线交流电源即可投入使用，实训资源富厚、综合性强，有用节约实训用房。
5、清静性高，除配备电压型和电流型泄电�；て魍�，装置设有单片机全程监控的过载或短路软阻止�；すπ�，确保装备和人身清静。
三、装备特点
1. 实训建设理念为一次性建设，本装备接纳通用型宽展口，所有主机的I/O口都可通过光电隔离转接�？橐觯ū；ぶ骰�，可以用于插接式训练，也可举行线接式实操训练。
2. 在主机选型S7-1200系列PLC再，周全笼罩了西门子常用PLC类型，主机可以通过并口毗连到实训区举行实训，由简到繁的学习理念让学生容易接受，学习起来越发驾轻就熟。
3. 接纳�？樽楹鲜浇峁�，含开关量、模拟量、变频调速、触摸屏、通讯�？榈�，配套MCGS工控组态监控软件，实现仿真化、信息化实训教学。
4. 项目实训�？椋菏褂孟衷诘浞兜目杀喑炭刂破骷白芟呤忠胀瓿啥怨ひ瞪械浞栋咐哪Ｄ夤ぞ摺⑹滴锬Ｗ又械穆呒⒛Ｄ狻⒗獭⒃硕鹊目刂�。
5.相识PLC的以太网通讯的结构和特点，相识PLC的Profibus-DP总线通讯的结构和特点；
6.相识PLC的数字量输入输出�？椤⒛Ｄ饬渴淙胧涑瞿？榈氖褂靡�；
7.掌握PLC的基本编程要领以及熟练使用基本的编程语言；
8.掌握触摸屏的组态编程要领；
9.掌握PLC与变频器、触摸屏的通讯；
10.熟练使用PLC及种种电气配件组成PLC控制系统；
11.熟练使用PLC及模拟实物控制工具组成种种重大的控制系统；
12.熟练完成PLC与PLC之间的以太网通讯测试实验；
13.熟练完成PLC与变频器通过Profibus-DP总线组成变频调试控制实验；
14.掌握PLC实训教学课程APP软件的使用；
四、手艺性能
1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz
2. 事情情形：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜0.5kVA
4. 重 量：100kg
5. 形状尺寸：1400mm×700mm×1850mm
6. 清静�；ぃ壕哂行沟缪埂⑿沟缌鞅；ぷ爸�，清静切合国家标准
五、基本设置及功效
实训装置由S7-1200单位、变频调速单位、小车运动控制单位、实训组件、电工基础实训单位二维丝杆控制单位、触摸屏单位、以太网交流机、交流电机等组成。
1. S7-1200单位
S7-1200单位主要由主机1214C和信号转接板组成。
主机1215C,事情存储器125 KB；事情电源24VDC，自带DI14/DQ10，板载 DI14 x 24VDC 漏型/源型，板载 DQ10 x 24VDC ；板载 6 个高速计数器和2个脉冲输出；支持3 个用于串行通讯的通讯�？�，6 个用于 I/O 扩展的信号�？�；运行速率0.04 ms/1000 条指令；具有2 个 PROFINET 端口，用于编程、HMI 和 PLC 间数据通讯。
光电隔离转接�？�，将主机I/O信号插座转接，�；ぶ骰�，便于学生实训接线；所有插座均可接插，实现装备的通用性。
2. 触摸屏单位
触摸屏单位接纳西门子KTP700 Basic 7寸彩色触摸屏，用于1200主机以太网通讯，控制和显示各单位的运行状态。
3. 以太网交流机
以太网交流机接纳非网管型工业以太网 10/100MBIT/S交流机，自带5个双绞线端口，RJ45 接口；用于构建小型星形和总线形拓扑结构；自带LED诊断显示，供电电源DC 24V 。
4. 变频调速单位
变频调速单位接纳西门子SINAMICS 系列G120C变频器，输出功率0.55KW。集成RS-485通讯接口，提供BOP操作面板；具有线性V/F控制、平方V/F控制、可编程多点设定V/F控制，磁通电流控制、直流转矩控制；具备过电压、欠电压�；�，变频器、电机过热�；�，短路�；さ�。
5. 小车运动控制单位
主要由运动小车（直流电机驱动）、同步带轮传念头构、直流电机、光电传感器、电感式传感器、电容式传感器、行程开关等组成，通过传感检测、PLC编程，实现运动距离丈量、传动控制、键值优化较量行走控制、定向控制、定位控制、报警运行控制、点动控制、位置显示控制等，能实现小车的准确定位。该系统外观细腻，体积紧凑，重量轻。
6. 二维丝杆控制单位（西门子V90伺服控制驱动及步进电机驱动）
二维丝杆控制单位主要由西门子V90伺服控制驱动和协雷赛步进驱动组成。
伺服驱动用于控制Y轴丝杆，接纳交流伺服驱动，事情电压AC220V，输出功率200W。接纳数字信号处置惩罚器（DSP）作为控制焦点，智能功率�？椋↖PM） 内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测�；さ缏�，具有较强的温度、湿度、振动等情形顺应能力和很强的抗滋扰的能力；支持位置、速率和力矩三种方法对伺服马达举行控制。
步进驱动用于控制X轴丝杆，接纳直流伺服驱动，事情电压DC24V，输出功率35W；内部集成控制电路和功率电路，具有自检线圈和短路�；さ裙π�。
7. 实训组件
实训组件主要由电源挂箱虚实团结挂箱，挂箱区域接纳开放式结构可凭证需求增添差别挂箱。
电源挂箱提供AC380V、AC220V、DC24V电源，为实训挂箱和电机实训单位提供动力源；设有启动阻止按钮，各相电源事情指示，具有过流、过压、短路等�；�。
实训团结挂箱用于虚拟仿真实训，此挂件通过RS-232和PC盘算机通讯，可在盘算机显示器上实时泛起仿真画面。
|
序号 |
控制工具实训�？� |
实训教学目的 |
|
1 |
抢答器/音乐喷泉 |
通过对抢答系统中各组职员抢答时序的监视和控制，掌握条件判断控制指令的编写要领；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写要领。 |
|
2 |
装配流水线/十字路口交通灯 |
通过对“生产流水线”顺序加工历程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写要领。 |
|
3 |
水塔水位/天塔之光 |
通过对“水塔水位”和“储水池水位”转变历程的判断，相识简朴逻辑控制指令的编写要领。通过对天塔之光闪亮历程的移位控制，掌握移位寄存器指令的编写要领。 |
|
4 |
自动送料装车/四节传送带 |
通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较重大逻辑控制指令的编写要领。 |
|
5 |
多种液体混淆装置 |
通过对“液体混淆装置”中差别液体比例及液体混适时搅拌时间的控制，掌握条件判断指令及州差别类型的准时器指令的编写要领。 |
|
6 |
自动售货机 |
通过对用户投币数目的识别和自动售货机中种种“货物”的收支控制，掌握种种计数器指令及较量输出指令的编写要领。 |
|
7 |
自控轧钢机/邮件分拣机 |
通过对自控轧钢机和邮件分拣机质料（“钢锭“邮件”）来料数目、来料种别识别及对种种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中止指令的编写要领。 |
|
8 |
机械手控制/自控成型机 |
通过对机械手停留“位置”及自控成型机各偏向“液缸位置”的控制，掌握一个完整工业应用系统中的较简朴逻辑控制程序的编写能力。 |
|
9 |
加工中心 |
通过对加工中心中各偏向“电机”运行偏向及“刀库”收支刀、换刀历程的控制，掌握一个完整工业应用系统中的较重大逻辑控制的编写能力。 |
|
10 |
四层电梯 |
通过对一个完整的四层电梯模子的综合控制，起源掌握PLC控制系统的剖析、I/O分派、设计I/O接线图、接线、编程、调试等事情历程的综合知识 |
8. 电工基础实训单位
电工基础实训单位主要由交流接触器、中心继电器、时间继电器、按钮等组成，用于电机正反转、星三角转换、启停自锁等实训。
9. 三相交流电机
交流额定电压380V/△接法，转速1400转/min，功率180W，频率50HZ，绝缘品级E级。
10.西门子教学仿真软件1套：
要求接纳三维仿真手艺而研制的大型仿真实训软件，涵盖了PLC实训仿真的所有�？�。具有职业性、情境性、交互性、工艺性和智能性。实训单位总共包括几十个典范的实训项目，每个实训单位又凭证需要安排了场景展示、语音视频电路原明确说、仿真实训操作、器件检测、接线实操、线路检查、故障排查、通电试车等若干实训使命，以便操作者循序渐进地获得训练。
PLC仿真实训软件要求包括基本指令、应用指令、顺序控制指令：
一、基本指令：电念头启�？刂啤⒌缒钔氛醋刂啤⒌缒钔费氛醋⒖赡嬖诵蟹唇又贫⑷俚缁刂啤⑿墙墙笛蛊舳刂啤⑹牍艿懔量刂啤⒔煌ǖ瓶刂啤⒑阊构┧低晨刂凭畔�。
1、电念头启�？刂瓢ǎ菏笛狄蟆⑹笛灯骷⑵骷峁埂/O分派、T型图、电路毗连、通电运行等七项
（1）实训要求：文字、图片的形式展示。将主要掌握的知识点予以归纳综合，相识本�？橹饕难澳谌莅降乜刂频缏返谋喑桃�，学会现实控制设计PLC的外围电路，学会分局现实控制要求设计简朴的梯形图等。
（2）实训器件：列出电念头启�？刂频ノ凰玫降乃衅骷�，包括三相异步电念头、PLC、交流接触器、三相断路器、熔断器、热继电器、启动按钮、阻止按钮。
（3）器件结构：将器件库中的仿真器件放到仿真配电柜中的响应位置，用于训练学生对器件及电路的相识。电路上要有响应的符号，器件拖拽过失器件会拖拽不上去并会有响应的声音显示。
（4）I/O分派：软件中有I/O分派地点和电路图，将鼠标点到分派地点资源后会有响应的事物图片展示，用来让学生更好的相识器件模子与电路图。
（5）T型图：给有缺失符号的T型图和响应的符号，学生凭证所学知识用鼠标将符号拖拽到T型图上，若是准确则符号保保存T型图上，过失则消逝。
（6）电路毗连：
原理图中闪灼的线条即为目今应毗连的电路，用鼠标点击毗连此线的两触点中的一个触点，然后拖动鼠标，找到另一个触点并点击，若准确将泛起毗连线，不准确此线消逝，只有当该连线毗连准确后，才华举行下一条线的接线操作。若是接线中泛起难题可点击“谜底”按钮，点击后将泛起已完成的接线图，可参考该图完成你所举行的操作，再次点击“谜底”按钮，谜底将消逝。
可以自由接线，参照电路图可以举行自由接线，若是不会可以点击提醒，鼠标点击任何一个接线热门另外的一端热门会闪灼显示。
（7）通电运行：以仿真实训方法实现。通电后，可凭证操作办法按下响应开关，即可直观地视察到电路的运行情形，同时配合模拟真实场景的声效，抵达仿真的效果。
11.维修电工仿真教学实训软件1套：软件主要功效：
（1）、元器件库
1、软件应能提供常用低压电器元器件库：开启式负荷开关、组合开关、低压断路器、关闭式负荷开关，熔断器，按钮、行程开关、万能转换开关、主令控制器等主令电器，交流接触器、直流接触器、中心继电器、时间继电器、热继电器、电流互感器、电压互感器、速率继电器等继电器及自耦变压器、电阻器、三相异步电念头等。
2、用户可以自行增添元器件，自界说元器件。
3、提供上述常用低压电器元器件的常见类型图片，详细的文字说明，包括型号及寄义、结构、符号、事情原理、选用要领、常见故障及处置惩罚要领等。
(2)、工具、仪器仪表库
1、软件应能提供常用操作工具、仪器仪表库：常用一字、十字螺丝刀（手动、电动），剥线钳、尖嘴钳、老虎钳、电工刀，手电钻、手锯、弯管器、切管器、梯子（直梯、人字梯）、铁榔头、弯管弹簧、PVC管子铰剪等常用工具；万用表、钳形电流表、兆欧表、转速表、电桥、验电器等常用仪器仪表。
2、用户可以自行增添工具、仪器仪表。
3、提供上述常用工具、仪器仪表的常见类型图片，详细的文字说明，包括形状、结构、事情原理、使用要领及注重事项等。
(3)、线路毗连与检测
1、提供一个用户可以恣意训练接线的情形，用户可在没有电路图的情形下毗连自己设计的电路，且可举行线路检测、通电模拟调试等。
2、凭证所提供的电气控制线路图，用户可凭证所用负载的参数要求，从元件库中选择所需的元器件，并在划定的控制线路板上，按工艺要求装置元器件。
3、当元器件选择有误时，软件能够给予提醒，允许操作者再举行1-2次重新选择的时机，若再有误，则提供准确的选择。
4、软件要支持自动完成元器件安排，且元器件安排完成后，要有响应的提醒。
5、凭证所提供的电气控制线路图，用户可凭证所用负载的参数要求，选择所需的导线（线径和线色），主电路和控制电蹊径色要有所区分。
6、软件要提供辅助接线功效，用户可凭证提醒等方法毗连线路。
7、用户可按电气控制线路图的工艺要求毗连导线，导线毗连过失时，软件能够给予提醒，由用户重新毗连，另外，应提供线号的显示。
8、软件要支持自动完成线路毗连，且线路毗连完成后，要有响应的提醒。
9、软件要能模拟真真相境举行通电调试，展示通电历程（通电、验电、运行、断电），在不毗连电念头等负载时，用户按下操作按钮后（点击响应按钮），可以利便视察各电器元件的事情状态切换情形（有醒目的转变），用万用表、验电笔等检测负载；当毗连上电念头后，用户按下操作按钮后（点击响应按钮），可以利便视察各电器元件的事情状态切换（有醒目的转变）、电念头事情情形，以便举行电器元件接线准确性验证。
(4)、设置故障与维修
1、可用软件中已有的准确控制线路，设置线路故障( 模拟元器件故障、线路断线等故障)。
2、故障设置完毕后，界面应有故障个数提醒。
3、用户可选择检测所需的工具、仪器仪表。
4、可通过模拟试验，视察控制线路的故障征象。
5、故障检测要领应支持电阻丈量法、电压丈量法。
6、软件要能限制扫除故障的过失次数。
7、当用户扫除恣意一个故障后，界面应能提醒已扫除故障数及剩余故障数。
8、故障所有扫除后，界面应能提醒故障所有扫除。
9、故障所有扫除后，用户可模拟通电调试，磨练控制线路事情是否正常。
(5)、典范案例库
软件内置典范的电气控制线路装置、检测、维修功效，主要类型如下：
1、三相笼型异步电念头点动正转控制线路；
2、三相笼型异步电念头一连正转控制线路；
3、三相笼型异步电念头一连与点动混淆正转控制线路；
4、三相笼型异步电念头正反转控制线路（接触器联锁、按钮联锁、接触器按钮双重联锁）；
5、位置控制及自动往返控制线路；
6、三相笼型异步电念头顺序起动同时阻止/M2先阻止/逆序阻止控制电路；
7、三相笼型异步电念头降压起动线路（串电阻、星三角、延边三角形）；
8、三相笼型异步电念头制动控制线路（能耗制动、反接制动、电容制动）；
9、多速异步电念头控制线路（双速、三速）；
10、两地控制接触器自锁正转控制线路；
11、三相异步电念头其它综合性实训控制线路等。
(6)、运行情形
支持TCP/IP协议，操作系统中文版win7/WIN 10。
(7)、教学资源
电工电拖实训部分试验：
异步电念头手动单向运转控制试验
异步电念头电动控制试验
异步电念头自锁控制试验
具有过载�；ぷ运刂剖匝�
异步电念头单向点动启动控制试验
异步电念头两地控制试验
异步电念头连锁正反转控制试验
正反转点动、启动控制试验
双重联锁正反转控制试验
自动往返控制试验
电机延时启动控制试验
自动顺序启动控制试验
电工照明实训部分
单级开关控制电路试验
触摸开关控制电路试验
感应开关控制电路试验
声控开关控制电路试验
单级开关串联控制电路试验
单级开关混联控制电路试验
白炽灯并联电路试验
白炽灯混联电路试验
日光灯混联电路试验
单相电度表直接装置电路
单相电度表间接装置电路
(8)、要求：
◆1、在最先界面显示校方logo及学校名称。（提供软件截图）
2、界面分为先容提醒区、检测维修区、教学案例区、接线操作区和典范案例区。
3、需包括元器件先容，布线原则，手工布线，自动布线、运行演示等功效菜单，并合理设置返回按键。
4、元件先容中，需包括：刀开关、按钮、组合开关、行程开关、断路器、熔断器、电流互感器、自耦变压器、交流接触器、热继电器、时间继电器、三相异步电念头、单相电度表等元件，并有响应的元件图形和说明。
5、手工布线�？橹�，进入响应的试验后，能够举行虚拟布线，元件、接点显示清晰。并有提醒指导。
6、自动布线�？橹�，点击响应的试验案例最先按钮后，软件能够自动布线。
7、运行演示�？橹�，对接线内容能够
举行试验运行，原理图和接线操作联动。操作区器件状态转变后，响应的原理图符号做出响应的响应。并设有最先接线、暂停、返回按键。
8、在运行演示�？橹�，在接线准确的情形下，操作图中的�？槟苷Ｔ俗�。原理图和操作图上的功效能实现虚拟行动。
9、提供资源治理工具，可以珍藏资源，自由上传资源，并使用自界说标签举行治理，用户可以对资源举行评分，所有资源可以凭证需求，凭证评分、浏览次数、珍藏次数、宣布时间举行排序。
六、实训项目
PLC基本手艺实训
MCGS组态棒图实验教学,使用已编辑好组态棒图,对以下任何实验举行动态跟踪教学实验针对实验项目的详细要求，学生自行编辑组态棒图举行实验。
PLC模拟控制应用实训
（一）PLC基本手艺实训
1.PLC认知实训（软硬件结构、系统组成、基本指令训练、接线、编程下载等）
2.PLC仿真实训
（二）PLC模拟控制应用实训
3.数码显示控制
4.抢答器控制
5.天塔之光控制
6.十字路口交通灯控制
7.水塔水位控制
8.自动送料装车系统控制
9.四节传送带控制
10.装配流水线控制
11.多种液体混淆装置控制
12.自控成型机控制
13全自动洗衣机控制
14.电镀生产线控制
15.自控轧钢机控制
16.邮件分拣机控制
17.自动售货机控制
18.机械手控制
19.三层电梯控制
20.四层电梯控制
21.加工中心控制
PLC实物控制应用实训
22.直线运动位置检测、定位控制
23.步进电机定位控制
24.步进电机的速率控制
25.步进电机的正反转控制
26.伺服电机定位控制
27.伺服电机的速率控制
28.伺服电机的正反转控制
29.伺服电机和步进电机的综合控制
典范电念头控制实操实训
30.三相鼠笼式异步电念头点动和自锁PLC控制
31.三相鼠笼式异步电念头联动正反转PLC控制
32.三相鼠笼式异步电念头带延时正反转PLC控制
33.三相鼠笼式异步电念头Y/△转换起动PLC控制
PLC、变频器、触摸屏综合应用手艺实训
34.变频器功效参数设置与操作
35.变频器报警与�；すπ�
36.外部端子点动控制
37.变频器控制电机正反转
38.多段速率选择变频调速
39.变频器无级调速
40.基于外部模拟量(电压/电流）控制方法的变频调速
41.瞬时停电启动控制
42.PID变频调速控制
43.PLC控制变频器外部端子的电机正反转
44.PLC控制变频器外部端子的电机运行时间控制
45.基于PLC数字量控制方法的多段速
46.基于PLC模拟量控制变频开环调速
47.基于PLC通讯方法的变频器开环调速
48.基于PLC通讯方法的速率闭环控制
49.基于PLC模拟量方法的变频器闭环调速
50.基于触摸屏控制方法的基本指令编程训练
51.基于触摸屏控制方法的LED控制
52.基于触摸屏控制方法的温度PID控制
53.PLC、触摸屏与变频器通讯控制
54.基于MCGS的485总线网络通讯手艺
网络通讯综合实训
55. PLC与变频器RS485通讯实训
56. PLC、触摸屏与变频器通讯控制
57. PLC主机之间PROFIBUS -DP通讯实训
58. PLC主机之间PROFINET通讯实训
59. PLC、变频器、触摸屏组网综合应用实训
伺服及步进综合实训
60.步进驱动器的参数设置
61.步进电机的控制
62.步进电机的PLC开环控制
63.编码器的使用
64.基于编码器的步进电机闭环控制
65.交流伺服驱动器的参数设置
66.交流伺服电机的闭环控制
67.温度控制器的调试及热电阻的使用
68.基于热电阻的PLC温度控制
69.传感器的使用
70.基于传感器的PLC位置控制
71.多台PLC主、从站通讯
