TWK-760B电工、模电、数电实验与手艺实训审核实验室成套装备
（带智能型功率表、功率因数表）

9001cc金沙以诚为本(中国)有限公司官网

一、实验台和实验操作桌结构及功效：
1、实验台组成与性能：
1.1　电源及参数：
1.1.1、输入电源：三相四线电源，输入时指示灯亮。
1.1.2、电源输出：有嵌入式包管盒和三相泄电开关二级� ；すπ�。
A组：单、三相可调交流电源，提供0－430V一连可调的交流电源，同时可获得0-250V单相可调电源（配有一台1.5KVA的三相自耦调压器，配有三只液晶交流电压表，指示调压输出电压）
B组：低压交流电压3-24V分七档可调，最大输出电流1.5A，电流表指示。
C组：低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组：双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器一连调理，使用利便。输出最大电流为1.5A，具有预设式限流� ；すπ�，每次输出有0.5级数字电流表、电压表指示，电压稳固度＜10-2，负载稳固度＜10-2，纹波电压＜5mv。
E组：单相交流市电输出，由万能插板供用户自备装备使用。
1.2函数信号爆发器:
1.2.1波形:正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波.
1.2.2频率规模:由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波响应:前沿/后沿≤100nS（开路）
1.2.5最大输出幅度(开路)：f＜1MH幅度≤15VP-P ；1M＜f≤2MHz≤11Vp-p
1.2.6直流偏置(开路)：±lOV
1.2.7输出阻抗Z：ZO=50Ω±5Ω
1.2.8占空比:脉冲与锯齿波上升、下降沿可一连转变，规模10%～90％。
1.2.9压控振荡(VCF)：加外加直流电压0±5V转变时，对应的频率转变大于l00:1。
1.2.10输出衰减:20dB　40dB　60dB
1.3频率计数器:
1.3.1测频规模:lHz～l00MHz。
1.3.2闸门时间:0.01S、0.1S、1S、10S
1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
1.4智能型功率表、功率因数表：由24位专用DSP、16位高精度AD转换器和高速MPU单位设计而成，通过键控、数显窗口实现人机对话功效控制模式。软件上接纳RTOS设计思绪，同时配有PC监控软件来增强剖析能力。能丈量电路的功率、功率因数。功率丈量精度为1.0级，功率因数丈量规模0.3-1.0，电压电流量程为450V和5A，能自动判别负载性子（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储丈量数据，供随时查阅。
1.5单次脉冲:每次可输出一对正负脉冲。
1.6音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.7七段译码器：3组七段译码器及对应译码显示数码管。
1.8外测交直流二用电流表:精度0.5级,三位半数字式显示，丈量规模:0～1000mA
1.9外测交直流二用电压表:精度0.5级,三位半数字式显示，丈量规模:0～99.9V。

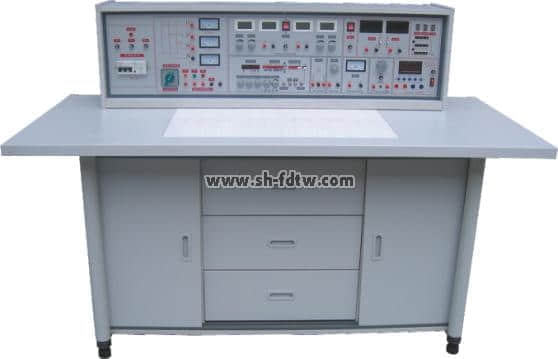

2、实验操作桌:双面饰面板制成，稳固形不褪色，尺寸:160×70×80cm，造型雅观大方,中心设有抽屉，存下班具，左右二只存放柜，用于贮存元器件。

您只要致电：021-55884001（袁司理）

我们可以解答 电工.模电.数电实验与手艺实训审核实验室 的相关疑问！

我们可以帮您推荐切合您要求的 电工模电数电实验,电工模电手艺实训,数电审核实验室 相关产品！

找不到所需产品 ？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-40-109-1.html


二、结构与配备（以二十四座为例）
（一）实验桌：学生实验桌12张，一桌二座，实验桌形状尺寸为160×70×80cm。桌子中央设置九孔电路插板，电路板注塑而成，外貌布有九孔成一组相互联通的插孔，元件盒在其上恣意拼插成实验电路。元件盒盒体透明直观，内装电阻、电容、电感、二极管、三极管、场效应管、可控硅等元件来完成原理实验。内装元件一目了然，盒盖章有永不褪色元件符号，线条清晰雅观。盒体与盒盖接纳较科学的压卡式结构，维修、拆装利便。继电部分训练元器件已装在特制的元件盒上，实训时插在九孔电路板上即可连线实验，利便，无邪。电子手艺实训项目由二十几套实训电路板和响应元器件来完成。每张操作桌配有一粒胶皮板，� ；ねㄓ玫缏钒搴妥烂�(如需要在桌上安排电念头、焊接等)桌子下部是元器件贮存柜，安排实验元件、器材、工具等。
（二）、示教控制台：1台示教台，划分控制12台学生实验台的电源，通用九孔电路板演示屏立在实验台上，尺寸：160×70mm。用于解说、演示。
（三）、实验台，共13台，学生实验桌和示教台上各配备1台。
（四）、器材配备：
人体苏醒模子1个，灭火器1只，手电钻3把，台钻1台，表笔、扳手、剥线钳、镊子、钢丝钳、尖嘴钳等工具13套，电烙铁及烙铁架25套，MF-47指针万用表13只，数字万用表13只，电度表13只，兆欧表13只，钳形表13只，转速表1只，绕线机2台，包管盒39只，配电板26块，熔断器78只，拉线开关、圆插座、平灯头各26只，20W日光灯13套，交流电流表39只，交流电压表13只，换相开关13只，电阻一批，变压器组件13套，三相电念头拉具1套，钢锯架13把，单相电念头13台，三相180W鼠笼式电念头26台，100W直流电机1台，交流接触器52只，组合开关13只，3H铁壳按钮13只，热继电器26只，时间继电器13只，变压器13只，单刀开关13只，三相闸刀13只，信号灯13只，变压器绕线桌1张，双门立柜2个，敷铜板13片，起源焊接通用线路板及组件13套，13×22套数电、模电手艺实训审核组件（包括特制线路板及响应元器件），13套电工、模电、数电实验所需的电阻、电位器、电容、变压器、二极管、三极管、场效应管、集成、可控硅、传感器、逻辑电平开关、特制通用集成座等，学生凳25张。

三、实验及实训项目：
（一）实验项目：
（1）电工部分实验项目
1．电工丈量仪表的使用
2．常用元件的识别与检测
3．线性元件与非线性元件的伏安特征
4．电源的外特征
5．电位值、电压值的测定
6．电流表和电压表的扩程
7．基尔霍夫定律的验证
8．验证楞次定律
9．迭加原理与互易定理的验证
10．戴维南定理与诺顿定理的验证
11．电压源与电流源的等效变换
12．受控源特征的研究
13．一阶电路实验
14．二阶电路的过渡历程
15．研究LC元件在直流和交流电路中的特征
16．负载获得最大功率的条件
17．交流电路参数的丈量
18．正弦交流电略中RLC元件的特征
19．RL及RC串联电路实验
20．RLC串联谐振电路
21．日光灯电路的毗连及功率因数改善
22．三相负载的星三角接法
23．三相电路及功率的丈量
24．R-C选频网络研究
25．二端口网络研究
26．单相变压器实验
27．互感电路实验
28．三相异步电念头的使用与起动
29．三相电念头继电接触控制的基本电路
30．三相电念头Y-△起动控制实验
31．三相电念头的顺序控制实验
32．三相电动性能耗制动控制实验
(2)模拟部分
1．二极管的正、反相特征
2．晶体三极管的输入、输出特征
3．晶体管共射极单管放大器
4．两级阻容耦合放大电路
5．负反响对放大器性能的影响
6．场效应管放大器
7．差动放大电路
8．运算放大器指标测试
9．集成运算放大器的基本应用(多种模拟运算电路)
10．集成运算放大器非线性应用(多种波形爆发器）
11．变压器耦合推挽功率放大器
12．0TL功率放大器
13．集乐成率放大器
14．单相桥式整流电路
15．串联型晶体管直流稳压电源(设计性实验)
16．集成直流稳压电源
17．单结晶体管特征
18．单结晶体管触发电路
19．晶闸管简朴测试
20．晶闸管可控整流电路
使用上述20项实验元器件还可完成下面实验项目
l．电压负反响偏置电路
2．分压式电流负反响偏置电路
3．用二极管稳固事情点
4．共基极放大电路
5．共集电极放大电路
6．共源极基本放大电路
7．场效应管共漏极电路
8．场效应管共栅极电路
9．单管阻容放大电路
10．变压器耦合放大电路
11．甲类功率放大电路
12．串联电流负反响电路
13．串联电压负反响电路
14．并联电压负反响电路
15．并联电流负反响电路
16．共基共射极放大电路
17．自举射极输出电路
18．NPN一PNP直接耦合放大电路
19．用负反响消除自激振荡
20．晶体管开关作用
21．变压器反响式振荡电路
22．电容三点式振荡电路
23．电感三点式振荡电路
24．差动放大电路的基本形式
25．长尾式差动放大电路
26．双电源长尾式差动放大电路
27．运放用作交流比例放大
28．反相输入� ；げ椒�
29．同相输入� ；げ椒�
30．电源极性错接的� ；�
