TWG-760E型 机床电气手艺实训审核判断装置

（柜式双面、四合一、四种机床）

一、概述

本机床电气手艺审核实训装置，是为各职业院校的电气类专业及社会电工审核，以及各市、县维修电工、国家职业手艺判断所（站）等单位的教学、实训、实习、审核及手艺判断而研发的实训审核装置。该装置所有接纳现实工业上应用电器，因而可靠性好、寿命长。装置形状雅观，操作利便，直观性强，不但可用于相关课程的课堂演示、实训、实习，并且还可作为机床电气控制线路维修手艺的培训。别的，它还能提供全方位真实的机床电气故障扫除的手艺训练，有用地提高学生对机床装备的维修手艺。

您只要致电：021-55884001（袁司理）

我们可以解答 机床电气手艺实训审核判断装置 的相关疑问！

我们可以帮您推荐切合您要求的 机床电气手艺,机床电气实训审核,机床电气装置 相关产品！

找不到所需产品？请点击 产品导航页


9001cc金沙以诚为本(中国)有限公司官网


二、特点

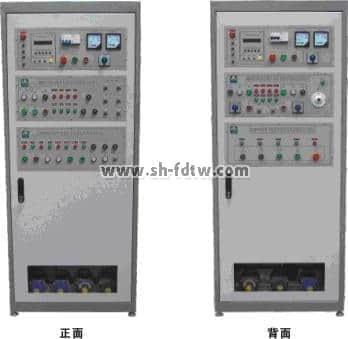

1、本装置接纳标准配电柜为主体柜，充分使用该柜双面空间位置，把四种常用典范的机床线路组合在一个控制柜内，这四种机床划分为X62W型万能铣床、T68型卧室镗床、Z3040B摇臂钻床、C6140通俗车床，该控制柜的结构设计合理紧凑。一台装置完成四种机床实训审核，经济效益越发显著。

2、直观性强，通过操作可熟悉机床的电气控制线路的原理和特点。

3、手艺培训用的控制线路和经特殊设计的电机，可模拟种种现实机床的电气线路，也可知足机床的电气故障剖析及扫除的训练要求。

4、通过一只转换开关就能实现两种机床电路的切换，利便快捷。

5、可以人为的设置故障点，只要通过开关切换就可设置。

6、配电柜设有电压型泄电� ；て骱偷缌餍托沟绫 ；て�，以确保操作者的清静。别的，还设有准时器兼报警纪录仪（效劳治理器），为学员的审核提供了一个统一的标准。

三、机床电气手艺培训审核柜的手艺参数

1、输入电压：三相四线～380V±10%  50Hz

2、事情情形：情形温度规模为-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、形状尺寸：800mm×600mm×1500mm

5、装备重量：200kg

四、装置主要由以下几个部分组成

1、控制柜门

在控制柜门面上，装有一只交流电压表、一只交流电流表、准时兼报警纪录仪、电压指示切换开关 ；启动、阻止、急停按钮。四种的操作按钮和行动指示以及机床电路的切换开关 ；

通过电压指示切换开关，在电压表上划分能指示电网的UUV、UVW、UWU线电压值 ；交流电流表用来监视负载的大�� ；

准时器兼报警纪录仪（效劳治理器），平时作为时钟使用，具有设定实训时间、准时报警、切断电源等功效。别的，还可以自动纪录由操作过失而造成的泄电告警次数，为学生实训手艺的审核提供了一个统一的标准。

2、控制柜主体

控制柜部分有四个机床电气控制线路、响应的故障设置盒及演示电机组成。

五、完成的实训项目

1、熟悉低压电气的结构

2、C6140通俗车床电气控制培训

3、C6140通俗车床电气线路排故审核

4、X62W万能铣床电气控制培训

5、X62W万能铣床电气线路排故审核

6、T68型卧室镗床电气控制培训

7、T68型卧室镗床电气线路排故审核

8、Z3040B摇臂钻床电气控制培训

9、Z3040B摇臂钻床电气线路排故审核

10、通过操作机床，掌握常用机床的操作要领
