TW-Z73平面及空间机构创意组合及测试剖析实验台
一、产品概述
本实验台增添了盘算机收罗、数据处置惩罚等功效，接纳工业铝合金型材台架，能完成平面机构和空间机构的组成原理、平面机构和空间机构的立异设计、机构系统计划的立异与设计、典范机构拼装等实验项目，另外学生还可自由搭建其他机构并举行测试剖析。既可以作育学生的机构创意组合设计能力与数字化剖析能力，还可作育学生的工程实践能力。适合各院校《机械设计基础》、《机械设计》、《机械原理》等课程的教学实验需要。
您只要致电：021-55884001（袁司理）
我们可以解答 平面及空间机构创意组合及测试剖析实验台 的相关疑问！
我们可以帮您推荐切合您要求的 平面及空间机构创意组合及测试剖析实验台 平面机构创意组合实训装置 平面空间机构实验台 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-88-3106-1.html
二、 设置及手艺性能
1.实验台

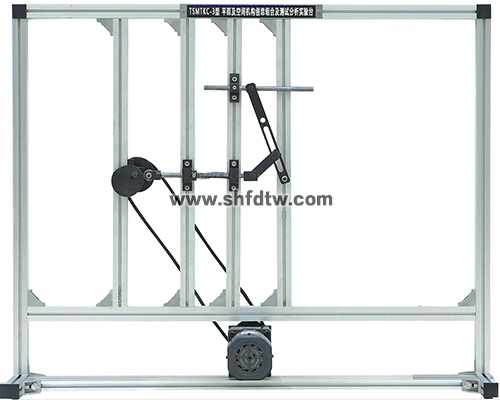

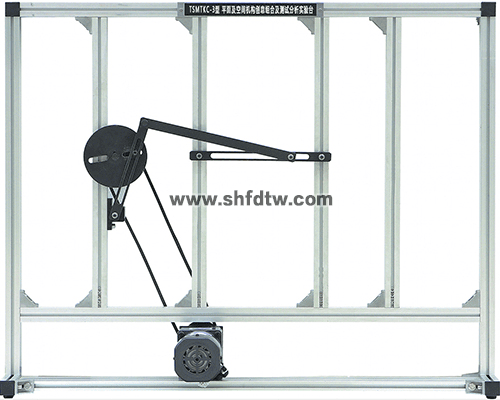

主要由台架、电机、皮带、带轮、齿轮、凸轮、槽轮、拨盘、构件及种种高副、低副、回转副、移动副等组成，可组成多种机构运动模式。集平面机构设计、拼装、测试及性能剖析于一体，作育学生综合设计、立异、工程实践、剖析问题息争决问题的能力。
2.输入电源：单相三线 AC220V±10% 50Hz。
3.交流减速电机3台：功率90W，减速比1:120，转速规模0～15r/min。
4.直线式齿轮减速电机1台：功率90W，事情行程 L=500，输出速率10mm/s。
5.带测试功效的电源控制箱1个：内置交流减速电机调速器、智能仪表、数据传输功效，给电机提供可调电源和仪表显示及数据处置惩罚传输等。
(1)智能型转速显示仪1套：供电电源：AC/DC 100-250V ；输入信号频率：0Hz-50kHz（占空比1:1时） ；输入信号：L≦2V、H≧4V、脉冲宽度≧20uS（50kCPS） ；输出响应时间：计数抵达与继电器输出之间的时间≦6mS ；通讯接口标准串口RS-232/485双向接口。
(2)智能型角度显示仪1套：接纳LCD液晶显示屏，2排数字显示 ；供电电源：AC/DC 100-250V ；输入信号频率：0Hz-50kHz（占空比1:1时） ；输入信号：L≦2V、H≧4V、脉冲宽度≧20uS（50kCPS） ；输出响应时间：计数抵达与继电器输出之间的时间≦6mS ；通讯接口标准串口RS-232/485双向接口。
(3)智能直线位移仪显示仪1套：输入方法：mV信号、标准变送信号或频率信号 ；丈量精度：0.1% ；采样速率有慢速和快速两种形式 ；通讯接口标准串口RS-232/485双向接口、多机地点规模0-99 ；电源220VAC或24DC可选。
6.电源控制箱2个：内置交流减速电机调速器，给电机提供可调电源。
7.直线电机控制箱1个：给直线式齿轮减速电机提供事情电源，控制直线电机的往复运动。
8.测试传感器
(1)光电编码器：脉冲数2500脉冲/转 2个 ；
(2)直线位移传感器：输出电压0～5V ；行程200mm，1个。
9.皮带传动：皮带轮 4个 ；皮带 O型 2根。
10.事情台架：接纳单面4台/套结构设计，结构紧凑、雅观大方。
11.实验构件
部分构件长度及滑块偏心距可举行调理，剖析该参数改变对机构运动特征的影响。
12.盘算机测试剖析软件
界面清晰、功效强盛，具有机构的运动演示与参数设置、数据收罗、测试剖析、生涯并打印实验数据等功效�？烧闪炕乖硕畈问ㄎ灰啤⑺俾省⒓铀俾省⒔俏灰啤⒔撬俾省⒔羌铀俾剩┑氖凳弊淝�，各曲线坐标值可恣意设置，并可做出以上参数的仿真曲线举行剖析、较量。
13.配件1套：主要包括内六角扳手、小运动扳手、卷尺、小十字螺丝刀、皮带、实验指导书等。

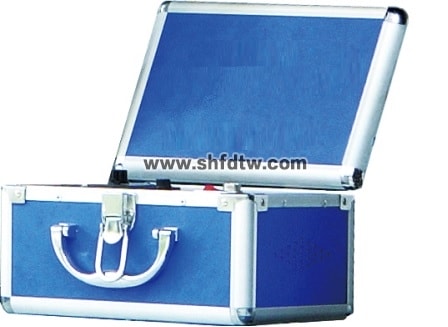

14.零件存放盒1套：分类存放种种机械零部件 ；做实验时，将零件存放盒安排在实验桌上，凭证实验要求选择对应的零件 ；实验完毕后，可以将零件存放盒放入实验桌的柜子内 ；便于学生实验操作和西席对实验装备的治理。
三、 实验项目
1.典范平面机构搭接实训
(1)摆动从动杆凸轮机构

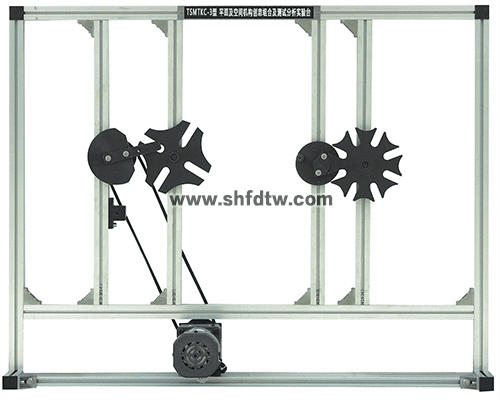

(2)四槽槽轮机构
(3)八槽槽轮机构

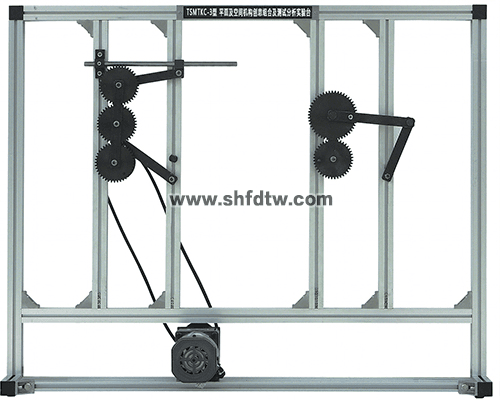

(4)齿轮-对心曲柄滑块机构
(5)齿轮-偏置曲柄滑块机构
(6)齿轮-曲柄摇杆机构
(7)齿轮-连杆组合机构(一)
(8)齿轮-连杆组合机构(二)
(9)曲柄摆块机构
(10)曲柄摆动导杆滑块机构
(11)曲柄滑块机构应用
(12)曲柄增力机构
(13)凸轮组合机构(一)
(14)凸轮组合机构(二)
(15)自动车床送料机构
(16)实现给定几何曲线四杆机构
(17)正切机构
(18)转动导杆机构
(19)双曲柄机构
(20)摆动导杆-双摇杆机构
(21)筛料机构
(22)曲柄摆杆机构
(23)曲柄滑块机构
(24)摇筛机构
(25)曲柄摆块-齿轮齿条机构
(26)摆动导杆-对心滑块机构
(27)摆动导杆-偏置滑块机构
(28)正弦机构
(29)等加速-等减速运动凸轮机构
(30)简谐运动凸轮机构
(31)齿轮-齿轮齿条机构
2.典范空间机构搭接实训
(1)圆锥齿轮传动
(2)螺旋齿轮传动
(3)链传动
(4)圆锥齿轮-槽轮机构
(5)球面槽轮机构
(6)萨勒特（SARRUT）机构
(7)RSSR空间曲柄摇杆机构
(8)RCCR联轴器
(9)RCRC揉面机构
(10)叠加机构
