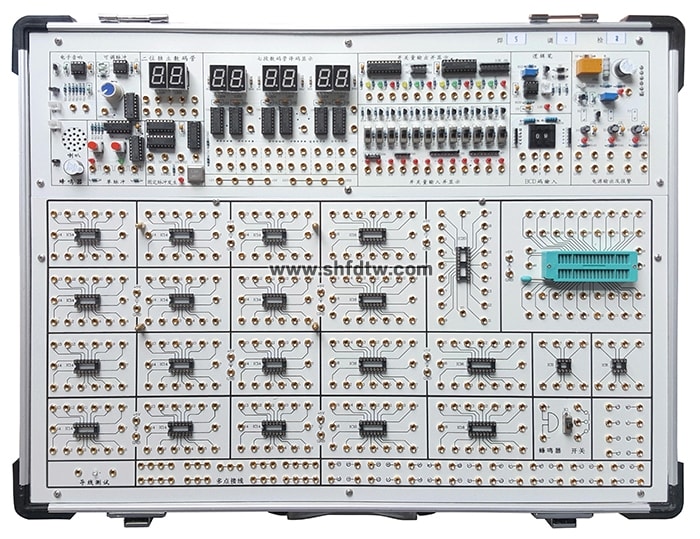

TW-X04B数字逻辑电路实验箱

实验箱由铝木合金箱体、开关电源、常用信号源和实验电路区组成。其中实验电路区接纳全开放模式，可凭证需求无邪设置实验电路，以知足差别条理学生的教学实验要求。

您只要致电：021-55884001（袁司理）

我们可以解答 数字逻辑电路实验箱 的相关疑问！

我们可以帮您推荐切合您要求的 数字逻辑电路实验箱 数字电路数字逻辑设计实验箱 数字电子实验箱 相关产品！

找不到所需产品 ？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-38-3126-1.html


9001cc金沙以诚为本(中国)有限公司官网

一、手艺指标

1、实验电路事情电源：+5V/2A一组、±12V/0.7A一组、1.5～9V(或恣意值）可调一组，每路设置包管丝一个，每路均带有短路�；ず头聪虮；さ缏�，其中+5V电源有过压�；ぁ⑶费贡；ず投搪繁ň妥远囟瞎π�，确保实验电路元件和人身清静。

2、常用信号源

1）提供二组正负单脉冲爆发电路，带电平指示。

2）1HZ～1KHZ一连可调时钟电路。

3）1HZ～1MHZ牢靠脉冲分7路输出，其中1HZ带指示灯显示。

4）12路开关量输入显示电路，输入端带�；すπ�。

5）12路开关量输出电路，输出端自带显示电路，直观显示开关量的输出状态，同时输出端带�；すπ�。

6）6位七段LED共阳数码显示器，自带BCD码译码电路；2位自力数码管，可装共阳或共阴数码管。

7）2组BCD码拨盘开关输出电路，输出端带�；すπ�。

8）由555时基电路组成的音响输出控制电路，并带有蜂鸣器和喇叭输出装备。

3、测试小工具

1）提供三状态数字逻辑测试电路，并有声光提醒。

4、实验电路区： 自力电路板设计，和实验信号源完全隔离，避免实验电路区接线时的误操作损坏主机箱。实验电路区设置如下：

1）设置开放式实验区，含圆孔2只IC8，锁紧或圆孔12只IC14、6只IC16或4只(可以再扩展3只）、1只IC20、1只IC40锁紧插座（兼容IC28/IC24/IC18等)。

2）提供8Ω喇叭、蜂鸣器和1×2开关各1个、电位器3个(可选配）。

3）设计有导线测试座一组。

   5)还设有多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及牢靠器件等已内部连好)作为实验毗连点、测试点，实验接线时，只要拿锁紧插头线相互毗连即可。

6) 2个扩展� ？榈缏方尤肭撼叽绺魑�155×100mm，可选配牢靠线路实验� ？�。学生可以举行立异性训练，以提高学生的头脑能力和下手能力。

5、实验线路的毗连：所有信号引出接纳自锁紧式涂金插孔，永不氧化，雅观漂亮，实验导线毗连稳固可靠。

6、机箱：结实型铝合金框架，厚实的 ABS 塑料包角，参考形状尺寸 480×360×120mm。

二、实验项目

基础实验

1. 晶体管开关特征、限幅器与钳位器

2. TTL集成逻辑门的逻辑功效与参数测试

3. CMOS集成逻辑门的逻辑功效与参数测试

4. 集成逻辑电路的毗连和驱动

5. 组合逻辑电路的设计与测试

6. 译码器及其应用

7. 数据选择器及其应用

8. 触发器及其应用

9. 计数器及其应用

10. 移位寄存器及其应用

11. 脉冲分派器及其应用

12. 使用门电路爆发脉冲信号——自激多谐振荡器

13. 单稳态触发器与施密特触发器——脉冲延时与波形整形电路

14. 555时基电路及其应用
