TW-TP15型SMT印刷线路板实训装备
|
序号 |
装备名称 |
型号 |
单位 |
数目 |
单价 |
总价 |
|
1 |
细密手动裁板机 |
TW-CBJ |
台 |
1 |
7700 |
7700 |
|
2 |
双面曝光机 |
TW-PG200 |
台 |
2 |
12000 |
24000 |
|
3 |
磨板机 |
TW-PPG |
台 |
1 |
79000 |
79000 |
|
4 |
环保型显影机 |
TW-FXY |
台 |
1 |
40000 |
40000 |
|
5 |
环保型蚀刻机 |
TW-FSK |
台 |
1 |
44000 |
44000 |
|
6 |
多功效过孔机 |
TW-KHO5 |
台 |
2 |
64000 |
128000 |
|
7 |
环保退膜机 |
TW-FTM |
台 |
1 |
40000 |
40000 |
|
8 |
环�？寡趸� |
TW-FOSP |
台 |
1 |
40000 |
40000 |
|
9 |
微型PCB台钻 |
TW-ZK |
台 |
10 |
750 |
7500 |
|
10 |
数控PCB钻孔机 |
TW-2200 |
台 |
2 |
44000 |
88000 |
|
11 |
自动压膜机 |
TW-FMJ350 |
台 |
1 |
34000 |
34000 |
|
12 |
绿油装备 |
TW-LVA |
台 |
1 |
72000 |
72000 |
|
13 |
菲林对位箱 |
TW-DWX |
台 |
2 |
2700 |
5400 |
|
14 |
相关耗材 |
|
台 |
1 |
45000 |
45000 |
|
15 |
实训桌 |
1000*2000*780mm |
台 |
4 |
11000 |
44000 |
|
总价：698600.00 |
||||||
手艺附件：
PCB裁板刀 TW-CBJ
1、最大裁剪长度≤290mm；
2、厚度≤2mm；
3、裁板省力，具备防护步伐；
4、面板刻由尺寸利便裁剪；
5、具备清静防护功效；
6、形状尺寸：600X280X320mm 。
双面曝光机 TW-PG200
特点：
内置真空装备，能确保打印设计稿件与PCB板面接触密封，接纳UV荧光光源曝光，曝光时间极短，仅需约莫60秒时间完成双面真空曝光，对位容易，曝光一次完成，曝光完成操作后有峰鸣声音提醒 。
您只要致电：021-55884001（袁司理）
我们可以解答 SMT印刷线路板实训装备 的相关疑问！
我们可以帮您推荐切合您要求的 SMT印刷线路板实训装备 印刷线路板装备 SMT外貌贴装实习系统 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-50-219-1.html
698600.00
手艺参数：
1、双面曝光时间：60-90S
2、最大曝光面积：240X400mm
3、时间控制器：接纳单片机控制原理，设定LED准时器
4、UV荧光光源：15WX6支
5、事情电压：220V 50Hz
6、整机功率：200W
7、形状尺寸：510X410X150mm

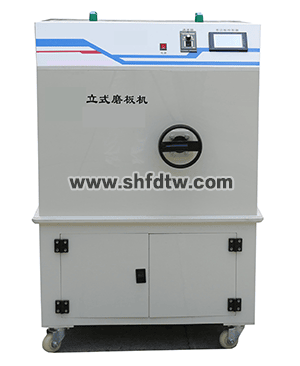

磨板机TW-PPG
性能特点
1、全塑壳箱体设计，防水防电，清静可靠；
2、调速均接纳专业变频器驱动，噪音低，转速高；
3、刷磨压力和间隙双边可调，刷痕宽度匀称可控；
4、节约劳动力，提高事情效率，镌汰外貌划伤；
5、磨板无报废爆发：纵然操作员误放叠加过板，也不爆发报废板征象 。
6、★装备内置洗濯水箱实现循环使用，抵达节能减排之功效；
7、接纳PCB工业专用刷辊，寿命长，刷板效果好；
手艺参数：
1、刷板方法：高压自动喷淋完成PCB板基质料的外貌及通孔的抛光
2、加工尺寸：最大宽度：280mm；最小长度：100mm100mm；厚度：0.20~4.0mm
3、运送速率：0.5-5米/分钟；事情速率预设为:2.0米/分钟
4、运送面高度：40025mm
5、运送面阔度：320mm
6、控制装备：接纳彩色触摸屏及PLC智能控制，内置工艺流程和工艺参数指南；
7、排放装备：1条排污水管
8、润滑装备：润滑点手动加油，免维护，保养时间可延伸工到一年一次 。
9、★加工装备：刷辊左右摇晃速率可达180次/分钟，使板面细腻度及匀称度理佳 。★烘干装备：全自动调理温度 。最高可达100度 。
10、传动装备：全新的传动装备，可轻松的磨0.40mm的线路板 。
11、调解装备：磨刷调解接纳准确数字控制,准确、快捷 。
12、行辘及行辘轴选用优质耐高温、耐侵蚀材 。
13、装备形状尺寸：700*700*500(mm)
整机功率：3000W

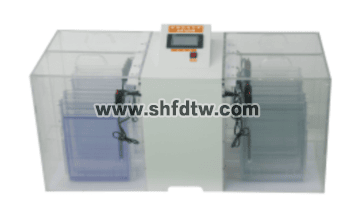

环保型显影机TW-FXY
特点：
1、★接纳可拆卸式四槽显影�？�，每槽可同时完成多块PCB显影，1015规格PCB可同时完成20片以上 。
2、设置环保型显影药剂使用，结构透明，可清晰视察显影全历程 。
3、接纳5寸彩色触摸屏+PLC控制装备，操作功效利便直观 。
4、内置电子文档操作说明 。
5、★设置液面侦测报警功效，包管装备可靠性 。
6、整机尺寸小，移动利便，总功率小 。
手艺参数：
1、最大显影尺寸：200X300MM
2、显影精度：显影时间快，菲林纸精度抵达4MIL，通俗A4复印纸达8-15MIL 。
3、温度控制规模：室温-65℃可恣意调理 。
4、接纳液动式搅拌，每槽可自力控制 。
5、事情电压：AC220V50-60Hz
6、功率：约1.5KW 。
环保型蚀刻机TW-FSK
★接纳环保蚀刻剂，无色、无味，可裸手操作，蚀刻液可直排无污染，需提供《国家计量》CMA环保认证报告 。
1、★接纳可拆卸式八槽蚀刻�？�，每槽可同时完成多块PCB制作蚀刻 。1015规格PCB可同时完成40片以上 。
2、设置环保型蚀刻药剂使用，结构透明，可清晰视察蚀刻全历程 。
3、接纳5寸彩色触摸屏+PLC控制装备，操作功效利便直观 。
4、内置电子文档操作说明 。
5、★设置液面侦测报警功效，包管装备可靠性 。
6、整机尺寸小，移动利便，总功率小 。
手艺参数：
1、最大蚀刻尺寸：200X300MM
2、蚀刻精度：显影精度抵达4MIL，蚀刻时间约为6-8分钟 。
3、温度控制规模：室温-65℃可恣意调理 。
4、接纳液动式搅拌，每槽可自力控制 。
5、事情电压：AC220V50-60Hz
6、功率：约2.5KW 。

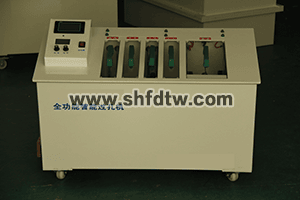

多功效过孔机TW-KHO5
特点：
可对双面、多层PCB印制板非金属化孔，接纳电镀电源摇晃工艺过孔手艺，实现PCB贯孔镀铜功效；
手艺参数：
1、接纳工艺：物理黑孔镀铜工艺；
2、工艺流程：含除油、水洗、孔化、水洗、镀铜五个工艺槽
3、★控制装备：接纳彩色触摸屏+PLC智能控制装备，提高装备可靠性和先进性，内置工艺流程及工艺参数指南；
4、★每个工艺流程都接纳水平摇晃装置，摇晃架接纳不锈钢摇晃频率15次/分钟；
5、无油打气泵；加热器3组及数显温控，时间控制装备；进、排水、觉拌装备；
6、加工尺寸：300*400mm ；
7、电源：AC220V/50H z；
8、整机功率：2000W
环保型退膜机TW-FTM
特点：
1、★接纳可拆卸式四槽覆膜PCB退膜�？�，每槽可同时完成多块PCB覆膜退膜制作 。1015规格PCB可同时完成20片以上 。
2、设置环保型退膜药剂使用，结构透明，可清晰视察退膜全历程 。
3、接纳彩色触摸屏+PLC控制装备，操作功效利便直观 。
4、内置电子文档操作说明 。
5、★设置液面侦测功效，包管装备可靠性 。
6、整机尺寸小，移动利便，总功率小 。
手艺参数：
1、最大退膜尺寸：200X300MM
2、退膜精度：菲林纸精度抵达4MIL，通俗A4复印纸达10-20MIL 。
3、温度控制规模：室温-65℃可恣意调理 。
4、接纳液动式搅拌，每槽可自力控制 。
5、事情电压：AC220V50-60Hz
6、功率：约1.5KW 。
环保型抗氧化机 TW-FOSP
特点：
1、★接纳可拆卸式四抗氧化OSP�？�，每槽可同时完成多块PCB抗氧化OSP制作 。1015规格PCB可同时完成20片以上 。
2、设置环保型OSP药剂使用，结构透明，可清晰视察抗氧化全历程 。
3、★接纳彩色触摸屏+PLC控制装备，操作功效利便直观 。
4、内置电子文档操作说明 。
5、★设置液面侦测报警功效，包管装备可靠性 。
6、整机尺寸小，移动利便，总功率小 。
手艺参数：
1、最大抗氧化OSP尺寸：200X300MM
2、温度控制规模：室温-65℃可恣意调理 。
3、接纳液动式搅拌，每槽可自力控制 。
4、事情电压：AC220V50-60Hz
5、功率：约1.5KW 。
微型PCB台钻 TW-ZK
手艺参数：
1、输入：AC220V±5%、50Hz
2、钻孔直径：0.6-3mm
3、形状体积：190×105×320mm3
4、事情功率：120W
5、转速: 10000r/min
数控钻孔机TW-2200
手艺参数：
1、最大事人情积 300mm×200mm
2、驱动方法 步进电机
3、主轴电机 40000 rpm变频电机
4、最大移动速率 4.8 m/min
5、区分率 0.003125mm
6、钻孔深度 0.02～3mm
7、钻孔孔径 ≥0.4mm
8、钻孔速率 100 孔/分钟
9、直线导轨 工业级线形方滑轨
10、传动方法 滚珠丝杆
11、控制方法 ARM
12、通讯方法 RS-232/UTW
13、整机功率：3000W
14、清静性能 硬件限位�；�，超限自停（不含电脑、桌子）

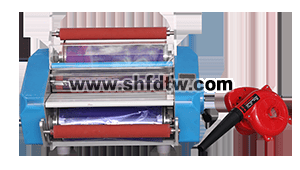

线路板干膜装备TW-FMJ350
TW-FMJ350双面数控覆膜机接纳液晶显示，节能型，温度、速率均可预设，加热辊接纳品质硅质料以防皱折，刮划，适用于PCB线路板制作历程的感光膜的覆膜工艺，具备单、双面均覆膜功效，覆膜后PCB板可用于线路板的线路曝光制作 。
功效特点：
1）★设置独吞的胶棍防护罩装备,有用避免灰尘掉落，提升了覆膜品质；同时提高了制作的清静性，避免烫伤以及操作者的衣角、头发等失慎卷入，包管制作的清静性 。
2）★设置独吞的排风装备，实时倾轧覆膜制程烟味，创立一个优异的事情情形 。
3）★具备单.双面自动揭膜，自动收膜功效，实现单面、双面覆膜功效 。
4）依据制程要求和制作熟练水平调理覆膜速率，设置9档覆膜速率调理，速率正反转可调 �？善局CB厚度差别,调理覆膜压力巨细 。
5）设置涨紧机构装备，可凭证膜的厚度差别，调理涨紧机构，提高膜的延展性、使其无褶皱 。
6）温度与速率组合的预设模式，预设四组常用设置 。利便用户操作 。
手艺参数：
1、电源：AC110-220/50-60Hz
2、功率：1000W
3、预热时间：5min
4、事情速率：0.5-1.5m/min
5、最大覆膜宽度：35.2cm
6、最大覆膜厚度：4.6cm
7、净重：50Kg
装备设置：
1、TW-FMJ350覆膜主机1台
2、TW-GMX40覆膜存储装备1套
3、干膜教学挂图TW-TP（GM）1套
4、尺寸：1200×800mm，彩色喷绘；塑框镶边 。先容线路板干膜手艺工艺及制作流程
5、GM教学软件TW-GM 1套
6、教学用光盘1PCS，先容感光干膜覆膜工艺教学资源，干膜制作工艺手册
7、TW-GM配套耗材：线路板除油液2瓶；感光PCB干膜1卷
整机功率：300W
绿油装备TW-LVA
包括专用烤箱、3KW曝光机、丝印机等实现绿油和字符功效

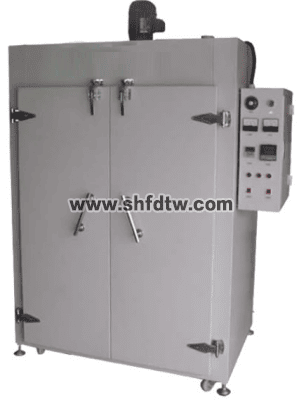

烘干炉：
烤箱：
用途：举行阻焊、线路、字符油墨的烘干与固化；
结构特点：自动循环风加热，使箱内温度更匀称；全隔热外壳，升温更快速；
功效特点：
1、具有自动准时，自动关机，自动报警，以及自动恒温功效；
2、温度调理规模：室温~260℃可调理；
3、时间设定：0~500小时可调理；
4、烘干室体积：长500mm×宽500mm×高850mm；
5、形状尺寸：长600mm×宽500mm×高700mm；
6、加热功率：1000W；
7、电源：AC220V/50Hz；
8、整机功率：1100W；
曝光机：
1、曝光空间 L×W（mm）1000*1200、最大曝光面积：L×W（mm）900*1000，曝光功率 3KW 220V ，真空压力：0.8Mpa
2、箱体外貌处置惩罚接纳高温静电喷塑，具有耐侵蚀性、耐磨性、不易老化等优点 。
3、内置抽风冷却装备，可将灯管的热量实时散发，从而延伸灯管的使用寿命，抵达最好的晒版效果 。
4、控制装备：接纳PLC周全装备控制，可控制暴光时间、光源强度、抽气和排气，有贮存影象功效(避免因电压缺乏、灯管老化、灯管起动不稳固等缘故原由影响曝光质量，而微电脑控制的10组影象模式可随时挪用来填补此项功效） 。接纳先进的触摸式电脑控制，从而越发相识整机事情状态，具有排风、进风装备，使箱内的热气能够实时的排放，恒久坚持箱内常温温度，从而提高整机的使用寿命 。
5、反光装备：反光罩接纳入口反光质料AR481#反光片，确保光照强度匀称 。
6、快门控制：接纳了摇臂式的控制方法，比古板链条式快门更无邪、利便且维修率更低 。
7、橡皮布：接纳入口的一面光一面纹橡胶布，确保亲近贴附，晒版精度高，速率快，接纳真空吸附压紧装置，事情可靠，包管晒版效果更好及橡皮布更耐用 。
8、配备细密盘算的光量装置，接纳吸收光的能量和时间两种方法来控制网版的暴光，包管了暴光的准确性，从基础上扫除了因电压缺乏、灯管老化、灯管起动不稳固等造成的网线错位、暴光缺乏、线径失真等暴光缺陷 。
9、整机功率：3000W

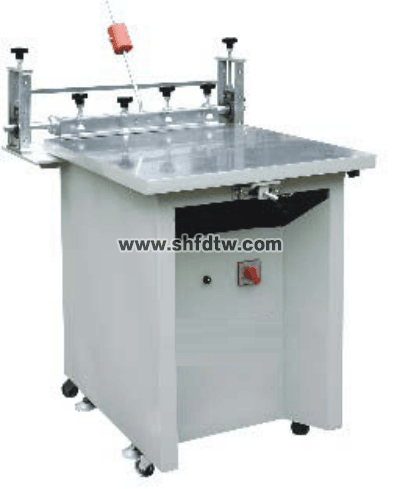

丝印机：
用途：举行阻焊、字符及线路油墨的丝网印刷；
结构特点：铸铁制造，整机稳固；底板具有XY偏向及α角偏向调理功效；自带配重块及网框牢靠架上下调理结构，便于丝网印刷操作；带可调解杯脚，可利便举行水平调理；
功效特点：
1、底盘带对位灯，便于对位操作；
2、印刷方法：手动印刷；
3、丝印面积：670mm×780mm；
4、调理精度：0.05mm；
5、调理规模：±20mm；
6、形状尺寸：长1180mm×宽780mm×高1120mm；
7、供电电源：AC220V/50Hz
整机功率：30W；

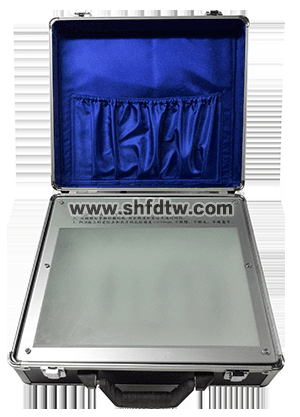

菲林对位桌TW-DWX
手艺参数：
1、用途：用于线路板曝光前的菲林对位；
2、灯管：LED灯；
3、接纳黄光装备，包管线路板底片对位操作清静；
4、对位面积：200×300mm；
5、电源：AC220V/40W；
6、重量：5KG 。
整机功率：15W；
14. PCB使用耗材 环保显影剂20包、环保蚀刻剂30包、环保蜕膜剂20包、抗氧化剂10升、镀铜液10升、除油液5升、黑孔液5升、菲林纸100张、钻头共100支、感光膜2卷、PCB板单双面各2平方米、阻焊油墨2升
15. 实验桌 1000*2000*780mm
全钢结构，接纳国标镀锌钢板结构，经数控机械精加工而成，外貌经酸洗磷化，高温静电喷塑处置惩罚，雅观大方，耐久耐用 。桌面接纳25mm厚防静电防火板台面
