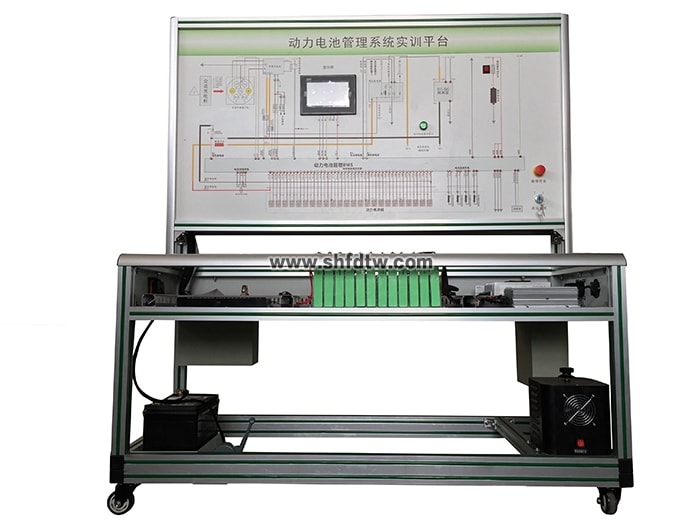

TW-CAR60纯电动汽车电池治理系统(BMS)实训台
一.产品简介
选用新能源车辆 磷酸铁锂 动力电池包，单体电池（3.2V20AH，共24串），带CAN总线的一体机BMS电池治理系统，有被动平衡功效；真实地泛起了磷酸铁锂动力电池包焦点零部件之间的毗连控制关系、装置位置和运行参数，以及高压系统清静注重事项，并作育学员对磷酸铁锂动力电池包(BMS)故障剖析和处置惩罚能力。适用于相识与验证电动汽车的动力电池参数举行实时监控、故障诊断、SOC估算、短路�；ぁ⒕导觳狻⒊浞诺缈刂啤⑵胶獾裙π�，并通过CAN总线的方法与带CAN通讯的车载充电机举行信息交互，包管电动汽车高效、可靠、清静运行的BMS教学实训实验。
您只要致电：021-55884001（袁司理）
我们可以解答 纯电动汽车电池治理系统(BMS)实训台 的相关疑问！
我们可以帮您推荐切合您要求的 纯电动汽车电池治理系统(BMS)实训台,汽车电池教学装备 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-116-1981-1.html
二.功效特点
1.真实可运行的新能源动力电池充放电总成，充分展示各主要零部件组成结构和逻辑控制关系。
2.各主要部件装置在实训台上，电气毗连方法与实车相同，可以利便拆卸，让学员在拆装连线历程掌握高压辖档豌部件拆装要点和清静�；�。
3.BMS电池治理系统带被动平衡功效，带开关控制�；ぃǖヌ宥舷摺⒍搪贰⒐埂⑶费埂⒐鳌⒐拢�，与车载充电机CAN通讯，通过BMS控制车载充电机事情，估算SOC(荷电状态)等。
3.1具有单体电压数据收罗、总电压数据收罗、电流收罗、温度收罗。
3.2具有完整的故障品级报警功效，包括电压、电流、温度等故障报警。
3.3具有SOC估算功效。
3.4具有充放电控制功效。
3.5具有被动平衡治理功效。
3.6系统开关无源机械触点。
4.动力电池包显示器（7寸触摸屏）装置在面板上，可以视察充放电历程各项参数，掌握动力电池包充放电历程控制逻辑和主要部件参数转变纪律。（配套可正常运行操作的BMS上位机检测标定软件）。
5.实训台配放电�？�，模拟车辆能量消耗历程，放电电流巨细可以选择动力电池包设置有新能源汽车机械维修开关，可以翻开上盖视察；高压电器毗连器均接纳国标产品，性能可靠。
6.实训台配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。
7.动力电池包输出线路另配机械断开式紧迫开关，适用于紧迫情形下很轻松断开主电源回路。
8.UV平板喷绘彩色面板完整显示动力电池包，充电，放电事情原理图，并装置用检测端子，可实时检测种种状态下参数转变。
9.实训台由移动实训台(带原理面板)组成，实训台水平安排，装置主要零部件；实训台底部装置4个脚轮，移动无邪，同时脚轮带自锁装置，可以牢靠位置。
10.配备故障设置和审核系统，故障点不少于15个。
11.装备框架接纳40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐侵蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,耐久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
12.配备线性放电负载系统，可以读取放电历程各项参数。
13.配备CAN诊断系统（包括软硬件），可以读取充放电历程各项参数及故障数据。
14.配套实训指导书等教学资料，完整讲述事情原理，实训项目，故障设置及剖析等要点。
三.手艺规格
1.形状尺寸（mm）：1500×700×1700mm（长*宽*高）
2.输入电源： AC220V±10% 50Hz
3.事情电源： DC12V
4.动力电池类型：环保型磷酸铁锂动力电池（单体电池3.2V 20AH，24串）
5.事情温度：-20°～60°
6.BMS锂电治理一体机：带CAN通讯
7.动力电池包显示屏：7寸触摸屏
8.高压大电流继电器：线圈电压：12VDC,最大额定事情电压：1000VDC,额定电流：400A。
四.实训实验项目
1.新能源动力电池包（BMS）控制原理认知。
2.新能源动力电池包（BMS）主要零部件功效认知。
3.新能源动力电池包（BMS）种种状态下逻辑控制关系，掌握电流，电压，电池压差，电池温度等参数转变纪律认知。
4.BMS怎样收罗动力电池组压差，并控制充电和放电历程实训实验。
5.BMS怎样收罗动力电池组温差，并控制充电和放电历程实训实验。
6.新能源高压系统操作清静注重事项，高压毗连器插拔要领实训实验。
7.新能源动力电池包（BMS）故障剖析与诊断。
8.新能源动力电池包（BMS）拆装与维护实训。
9.新能源动力电池（BMS）治理系统CAN总线测试与控制实训。
五.基本设置
磷酸铁锂动力电池包与铁制电池箱（单体电池3.2V 20AH，24串）、BMS锂电治理一体机、动力电池包触摸显示屏、车载充电机、国标充电插口、国标充电枪、紧迫断电开关、霍尔电撒播感器、直流接触器（包括充电继电器、总正继电器、总负继电器、预充继电器）、DC-DC转换器（72V-12V30A）、辅助蓄电池（12V45AH）、放电控制继电器与放电负载电阻、预充电阻器、可移动实训台(1500×700×1700mm 带自锁脚轮装置，带装置检测端子的原理面板，面板1448×940mm)、故障模拟与扫除装置、装备操作说明书。
