TWXNY-QD新能源汽车电工电子实验系统
一 、产品的特点:
实验台具有较完善的清静� ；げ椒� ，较齐全的功效 。实验操作桌中央配有通用电路插扳 ，电路板由入口ABS注塑而成 ，背面装有压铸而成九孔成一组的铜片 ，外貌布有九孔成一组相互联通的插孔 ，立异实验元件� ？樵谄渖享б馄床宄墒笛榈缏� 。实验元件制成透明立异� ？� ，直观性好 ，盒盖章有永不褪色元件符号 ，线条清晰雅观 。盒体与盒盖接纳较科学的压卡式结构 ，维修、替换元件拆装利便 。元器件安排在实验操作桌下边左右柜内 ，实验时取存利便 ，大大提高了治理水平 ，妄想化水平 ，大大减轻了西席实验准备事情 。
您只要致电：021-55884001（袁司理）
我们可以解答 新能源汽车电工电子实验系统 的相关疑问！
我们可以帮您推荐切合您要求的 新能源汽车电工电子实验系统 汽车电工电子实验台 纯电动汽车电工电子实训台 相关产品！
找不到所需产品 ？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-55-3058-1.html
二 、适用规模:
适用于高等院校及要求较高的中专、技校、职业学校 ，可完成新能源汽车电工学、电工原理、电路剖析等课程实验 。该装备是现有实验室装备的更新换代或新建、扩建实验室的理想产品 ，它的配备是学校上水平、上品级的主要标记 。
三、装备手艺指标
（1）事情电源：单相三线 AC 220V±10% 50Hz
（2）温度：－10～40℃ ；情形湿度：≤90%（25℃）
（3）形状尺寸：长×宽×高=1650×700×1250mm（可凭证现实要求定做）
（4）整机功耗：≤700V.A
（5）清静� ；げ椒ィ壕哂薪拥乇 ；ぁ⑿沟绫 ；すπ� ，清静性切合相关的国标标准 。接纳高绝缘的清静型插座及带绝缘护套的高强度清静型实验导线 。
四、实训台基本设置及功效先容

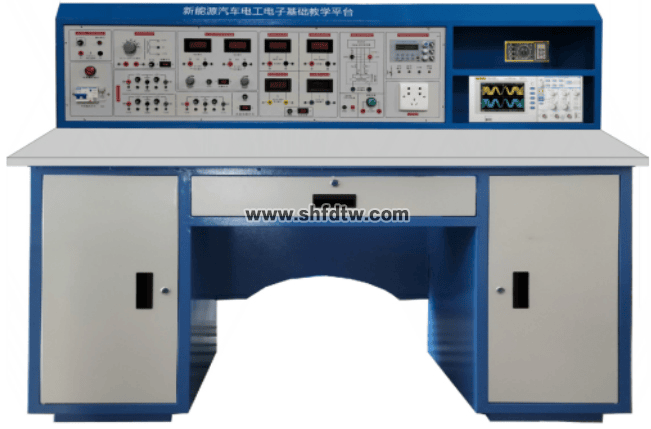

实训装置由实训台、电源控制屏、实训� ？椤⑹笛倒ぞ叩茸槌� 。
（一） 电源控制屏
控制屏为铁质双层亚光密纹喷塑结构 ，钢质面板 ，为实训提供交直流电源、信号源和丈量仪表等 ，详细功效如下：
1.交流电源
(1) 高压交流电源：四路AC220V电源接口 ，可为外配仪器装备提供事情电源 。
(2) 低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调 ，输出端具有短路� ；ぁ⒐乇 ；ぜ白远次还π� ，同时还提供带中心抽头双17V交流电源 。
2.直流电源
(1) 可调直流电源：两路0.0V～30V/2A一连可调 ，具有阻止型短路软� ；ず妥远指垂π� ，设有三位半数显指示 。
(2) 牢靠直流电源：±12V/1A、±5V/1A牢靠输出 ，每路均具有短路� ；げ椒� 。
3.丈量仪表
数字直流电流表:丈量规模：0～2000mA ，三位半数显 。
数字直流电压表:丈量规模：0～30V ，三位半数显 。
4.功率函数信号爆发器/频率计
1）接纳直接数字频率合成（DDS）爆发高精度正弦波 ，方波和三角波 。接纳大屏幕LCD显示输出频率、波形 ，衰减值 。
2）正弦波输出幅度≥10V,输出阻抗50Ω ，失真度<1%（0.1HZ-- 1KHz） 。
3）频率规模: 0.1HZ~2MHz 。
4）输出幅度接纳电位器调理 ，正弦波输出具有20db衰减 。
5）方波占空比可调, 调理规模：1%-99%调理 ；方波和三角波接纳TTL电平输出 。
6）频率计最高丈量规模100MHz 。
（二）、实训桌

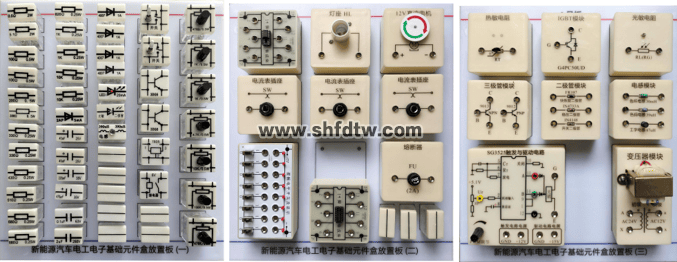

接纳铁质双层亚光喷塑结构 ，右边是仪器存放格 。桌子中心是抽屉 ，安排常用工具 ，桌子下部左右是元件贮存柜 ，安排实验元器件 。桌中央设置通用九孔电路板(尺寸：35×30cm ) ，凭证实验电路在其上恣意拼插元件盒成实验电路 ，元件盒盒体透明直观 ，内装元件一目了然 ，盒盖章有永不褪色元件符号 ，盒盖与盒体团结接纳较科学的压卡式结构 ，维修拆装利便 。每张台桌配有一粒胶皮板 ，� ；ねㄓ玫装逵胱烂妫ㄈ缧柙谧郎习才殴ぞ摺⒑附拥龋� 。
（三）、配套工具：
数字式万用表VC890D、小十字螺丝刀、小一字螺丝刀、小镊子等常用工具 。

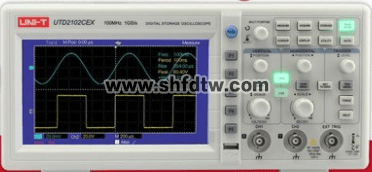

（四）、双踪示波器(优利德100M双通道7寸LCD示波器)
带宽：100MHZ ；通道：双通道 ；实时采样率：1GS/S ；屏幕：7英寸
七、可完成实验项目:
（一）汽车电工电子基础实验
1.直流电的丈量
2.交流电的丈量
3.欧姆定律的验证
4.基尔霍夫定律
5.串联电路的丈量
6.并联电路的丈量
7.短路故障的测试
8.断路故障的丈量
9.电压消耗的丈量
10.电容的丈量与使用
11.电感的丈量
12.可调电阻的使用
13.热敏电阻的丈量
14.光敏电阻的丈量
15.二极管的丈量
16.三极管的丈量
17.整流管的使用
18.发光二极管的使用
19.晶闸管SCR的丈量
20.IGBT的丈量
21.熔断器的丈量
22.继电器的丈量
23.数字门电路丈量
24.变压器的使用与丈量
（二）汽车电力电子变流手艺基础实验
1.整流电路的调试与丈量（AC-DC）
2.逆变电路的调试与丈量（DC-AC）
3.斩波电路的调试与丈量（DC-DC）
4.基于晶闸管SCR的半控桥式整流电路（AC-DC）
（三）汽车用微电机控制手艺基础实验
（1）直流无刷电机系统的熟悉与调试运行 。
（2）步进电机系统的熟悉与调试运行 。
（3）直流电机晶闸管调速系统的熟悉与调试运行 。
（4）直流电机PWM调速系统的熟悉与调试运行 。
