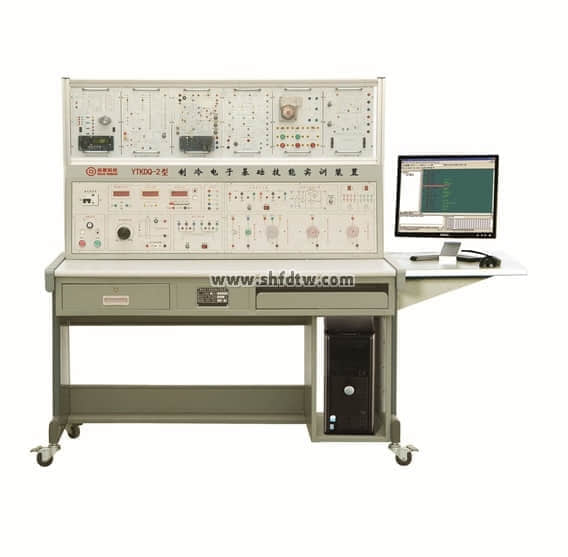

制冷电子基础手艺实训装置

9001cc金沙以诚为本(中国)有限公司官网

一、产品整体设置

1.本装置用于对初、中、高级制冷装备维修工审核及电气控制线路、适用电子线路举行现实操作，从而使学生的操作手艺获得提高。适用于制冷基础、制冷装备维修工、空调器维修、制冷装置及自动化、空调装备及维修、空调手艺等专业课程。

2.本装置接纳单相三线（～220V±10%）供电，形状尺寸：1.6m×0.7m×1.3m，由实训台、实训挂箱组成。

3.控制屏接纳铁质双层亚光密纹喷塑结构。优质钢材做骨架，经由机械加工成型，外外貌喷涂彩色环氧聚塑。配备了种种电源、仪器仪表。操作面板文字符号接纳现代彩色蚀刻喷描手艺处置惩罚，使面板标识清晰且耐久耐用。实训桌为耐磨防水高密度板，结构结实；设有两个大抽屉，用于安排工具及资料等，还设有四个万向轮，便于移动。

4.本装置接纳�？榛杓�，操作利便、替换便捷，具有可扩展功效，装备设有泄电�；ぁ⒐乇；ぁ⒔拥乇；さ�，确保操作者的清静，实训毗连线及插座接纳手枪式防触电结构设计，使用清静、可靠、防触电。

二、基本功效及组成

序号

名称

功效及组成

数目

1

仪表电源�？�

直流电源：提供±12V、±5V两组电源，一起可调直流电源1.3～18V，每路均具有短路、过流�；ず妥远指垂π�。交流电源：提供两组8.5V和两组17.5V

交流电压表 丈量规模0～500V；直流电流表 丈量规模0～200V；

1套

2

元件单位实训箱

提供常用元件

1件

3

模拟电路基础实训单位箱

提供制冷电路中的复位电路；串、并联稳压电路

1件

4

电源电路单位箱

提供电源电路

1件

5

数字电路基础实训单位箱

提供555时基电路和R-S触发电路

1件

6

电子温控实训单位箱

提供电子温控电路图及线路板

1件

7

可控硅调速实训单位箱

提供可控硅调速电路图及线路板

1件

8

步进电机驱动实训单位箱

提供步进电机驱动电路图及线路板

1件

9

低温除霜电路实训单位箱

提供低温除霜电气电路图及线路板

1件

10

热泵空调电气实训单位箱

提供热泵空调电气电路图及线路板

1件

三、实训项目

1.二极管的特征与应用单位实训

2.晶体管的特征与应用单位实训

3.串并联型稳压电路单位实训

4.稳压电路应用单位实训

5.电源电路单位实训

6.数字电路单位实训

7.555时基电路单位实训

8.RS触发电路单位实训

9.3min延时电路单位实训

10.二次自动复位电路单位实训

11.电冰箱电子温控电路单位实训

12.低温除霜电路单位实训

13.可控硅调速电路单位实训

14.步进电机驱动电路单位实训

15.热泵空调电气电路单位实训

16.电冰箱电子温控电路综合单位实训

17.热泵空调电气电路综合单位实训
