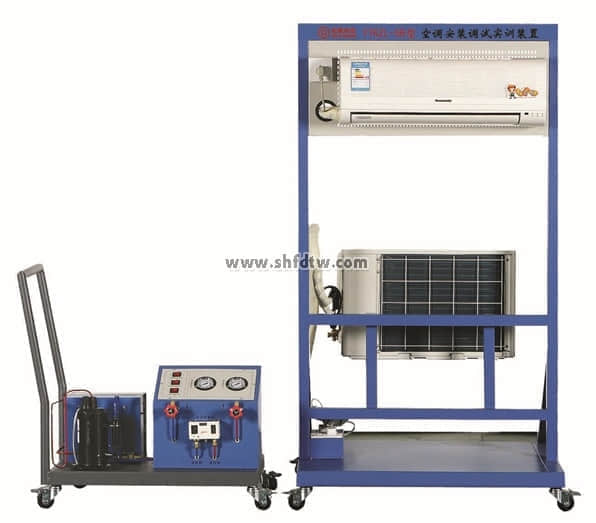

空调装置调试实训装置
一、 产品整体设置
1.实训装置能知足职业院校的制冷手艺、制冷流体机械、制冷装备原理与维修实训 。作育学生掌握空协调制冷手艺专业理论知识与专业实践手艺，能强化学生对空调制冷系统装置、电气接线、工况调试、故障诊断与维修以及制冷工具的使用等综合职业能力 。
2.实训装置直观展示了空调调试、装置历程所需常见工具，可以清晰的看到制冷循环系统的所有实物部件，利便于教学演示解说及学生对知识的明确和掌握 。整套实训装置集制冷剂R22接纳机机组、抽真空系统机组、双组压力控制器机组等一体，整个系统真实完整,结构清晰、紧凑，知足专用工具实训与操作要求，与现实教学接轨 。
3.电气系统和管路系统自力脱离 。学生可凭证电气原理图举行接线、测试和运行等操作 。管路系统部分可对学生举行管路的设计装置、压力检漏、抽真空以及充注制冷剂的培训，增强学生的现实下手能力 。
二、 手艺参数
1.输入电源：单相三线～220V±10% 50Hz
2.装置容量：＜1.5kVA
3.形状尺寸：1100mm×800mm×1700mm
4.制冷剂接纳类型：R22
三、 基本设置
（1）交流电源：提供控制屏事情所需的三相交流电源，可由电源总开关来控制 。配有一只泄电断路器，控制其三芯双联插座的电源 。电流型泄电�；ぷ爸玫倍缘匦沟绲缌髁杓菀欢ㄖ�，即跳闸切断电源
（2）空调制冷剂接纳机组装有4只万向轮，以利便其移动位置，同时该系统还设置了，压缩机、风冷冷凝器、崎岖压力表、崎岖压力控制器、手阀等；接纳单项控制，划分安排三路按钮开关，单独控制三个差别的工具，以应对操作中的差别情形不操作开关 。
（3）基本组成
|
序号 |
名称 |
功效及组成 |
数目 |
备注 |
|
1 |
空调装置调试钢架 |
包括室内装置网孔板、单相交流电源、室外机牢靠支架等 |
1套 |
|
|
2 |
热泵型家用空调器机组 |
包括室外主机、室内主机、室内外毗连铜管、� ？仄鞯� |
1套 |
|
|
3 |
空调R22接纳机组 |
包括真空泵、真空压力表、凉风机、压缩机、冷凝器、交流接触器、手阀、压力控制器等 |
1套 |
|
四、 制冷专用工具
|
序号 |
名称 |
数目 |
备注 |
|
1 |
便携式焊具 |
1套 |
|
|
2 |
旋片式真空泵：TW-1A |
1套 |
已装置于接纳机组上 |
|
3 |
胀管扩孔器：CT-2000 |
1套 |
|
|
4 |
偏心型扩孔器：CT-808AM |
1套 |
(倒角器、割刀包括在内) |
|
5 |
弯管器：CT-368 |
1只 |
180度 |
|
6 |
双表修理阀：CT-536GF/S |
1只 |
|
|
7 |
三色加液管：100cm |
3根 |
(红、黄、蓝各一根) |
|
8 |
双表修理阀公/英制转讨论 |
3只 |
|
|
9 |
3kg制冷剂钢瓶 |
1个 |
|
五、 实训项目
初级技工基本手艺实训
1.制冷系统专用工具的基本操作
2.制冷系统管件焊接
3.制冷系统的检漏
4.制冷系统的抽真空与充注制冷剂
中级手艺实训
1.制冷接纳机的使用
2.空调系统装置
3.空调系统调试
4.空调系统检测与剖析
