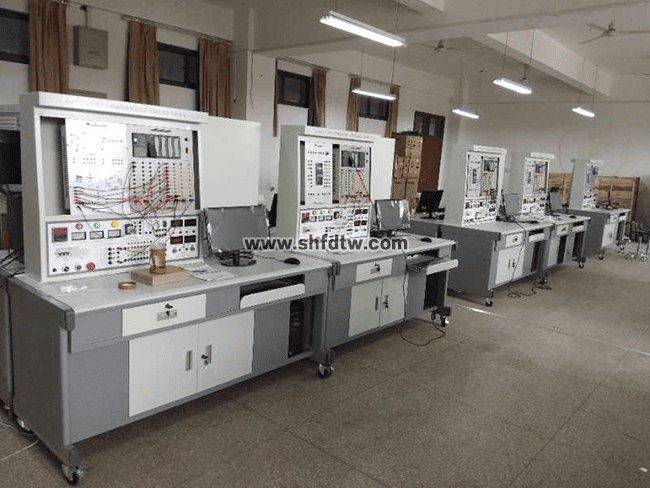

TWP03型PLC实训台
您只要致电：021-55884001（袁司理）
我们可以解答 PLC可编程控制器综合实训装置 的相关疑问！
我们可以帮您推荐切合您要求的 PLC可编程控制器综合实训装置 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-80-1049-1.html
一、系统要求
本装备由通用事情台及面板支架、工业型材立柱结构组成 ，台面可以安顿电脑 ，各实训�？椴槐厥笨纱娣诺焦ぞ叱髦� ，使用时取出 ，使用利便 ，设置无邪 ，能知足差别阶段学生教学实训使命的需要 。该实训装置需包括可编程逻辑控制器、变频器、触摸屏、编程软件、仿真实验教学软件、模拟控制�？椤⑹滴铩⒌缁� ，不但可知足各职业学校对《可编程控制手艺》、《工业控制手艺》等实验教学和相关课程设计、审核的要求 ，还可作为工程手艺职员的培训装备 。
二、产品要求
1、接纳�？榛浇峁� ，替换便捷 。
2、实验装置要求接纳型材结构和铝合金框架结构团结模式 ，结构需牢靠 ，要求靠近工业现场的现实应用 。
3、PLC编程软件为正版软件 。
4、适合就业前及岗前综合手艺训练 ，适合高级工手艺培训审核 。
5、能举行小型工程项目设计、装备选型、装置调试、操作模拟 。
6、只需三相四线交流电源即可投入使用 ，实训资源富厚、综合性强 ，有用节约实训用房 。
7、清静性高 ，除配备电压型和电流型泄电� ；て魍� ，装置设有单片机全程监控的过载或短路软阻止� ；すπ� ，确保装备和人身清静 。
二、手艺性能
1、输入电压：三相四线制～380V±10% 50Hz
2、事情情形：温度规模-5℃～+40℃ ，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、形状尺寸：1700mm×700mm×1680mm
三、实验�？橄钅磕谌荩�
1、PLC基本实验项目
1）PLC认知实验
2、PLC模拟控制应用实验
1）四节传送带控制
2）十字路口交通灯控制(声效、自动／手动)
3）天塔之光控制(闪灼、发射、流水型)
4）机械手控制控制
5）音乐喷泉控制
6）装配流水线控制
7）自控轧钢机控制
8）多种液体混淆装置控制
9）LED数码显示控制
10）舞台灯光电路控制
11）水塔水位控制(自动／手动 ，自诊断)
12）邮件分拣机控制
13）四层电梯控制
14）五相步进电机控制
15）Y/△换接启动
16）自动配料装车控制
17）运料小车电路控制
18）自动洗衣机控制
19）加工中心的模拟控制实验
20）自动售货机控制
3、PLC控制电气线路综合实验
1）PLC控制的三相鼠笼式异步电念头点动控制和自锁线路
2）PLC控制的三相鼠笼式异步电念头Y／△换接起动线路
3）PLC控制的三相鼠笼式异步电念头反接制动线路
4）PLC控制的三相鼠笼式异步电动性能耗制动线路
4、PLC、变频器、综合应用手艺实验
1）变频器功效参数设置与操作实验
2）变频器报警与� ；すπ笛�
3）外部端子点动控制实验
4）变频器控制电机正反转实验
5）多段速率选择变频调速实验
6）变频器无极调速实验
7）基于外部模拟量（电压/电流）控制方法的变频调速实验
8）PID变频调速控制实验
9）PLC控制变频器外部端子的电机正反转实验
10）PLC控制变频器外部端子的电机时间控制实验
11）基于PLC数字量控制方法的多段速实验
12）基于PLC模拟量控制变频开环调速实验
13）基于PLC模拟量控制变频闭环调速实训
14）基于PLC通讯方法的变频器开环调速实验
15）基于PLC通讯方法的变频器闭环定位控制实训
16）基于触摸屏控制方法的基本指令编程训练
17）基于触摸屏控制方法的LED控制
18）基于触摸屏控制方法的温度PID控制
19）基于触摸屏控制方法的电机转速控制
20）基于触摸屏控制方法的PLC与变频器通讯控制
20）RS485网络组建（网络读写控制）
21）RS485网络的组态监控
5、实验项目
1）温度控制
2）直流电机控制
3）单容水箱液位控制实验
6、软件控制硬件实物实验：
1）机械手控制（含3D虚拟现实软件）
2）立体车库工业模子（含3D虚拟现实软件）
3）质料分拣控制（含3D虚拟现实软件）
7、实物实验;
1）温度控制工具模子
2）直流电机控制工具模子
3）单容水箱液位实训工具系统（模拟量实物模子）
4）水果采摘控制器及资料
四、规格参数
1、输入电源：三相四线制AC380V±10％/50Hz ；2、装置容量： 350VA ；3、形状尺寸不大于：1500mm×750mm×1540mm ；
五、手艺说明要求：
1、清静� ；ひ螅�1）知足国家标准 ，设有电流型泄电器 ，有泄电征象 ，马上告警并切断总电源 ，确保实验者人身清静 。需要具有电压型泄电� ；て� ，具有元器件及线路板的线路� ；� ；2）实验台接纳强电全塑型关闭清静实验导线 。
2、实训室无线电源治理器说明：（整个实室配1套）：该系统由学生无线网络治理器以及治理软件组成 ，无线网络治理器由实验准时报警器、时间治理器等功效�？� ，治理软件分为西席机治理软件和网络治理软件两部分 。该系统还可通过非接触式射频卡设置故障 ，电源控制举行治理
3、电源手艺说明：
三相四线电源输入 ，经泄电� ；た� ，通过启停按钮控制装备电源输出 。设有交流电压表一只 ，通过转换开关切换监视电网三相电压 。输出三相四线380V交流电源 ，电源设有电子电路和包管丝双重� ；すπ� 。
4、功效�？椋�
1路0-15V可调直流电压 ；1路0-20mA可调直流电流 ；逻辑电平指示 ；逻辑电平输出
5、可编程控制器：
设置三菱FX3U-48MR 48点以上PLC ，内置数字量I/O（24路数字量输入/24路继电器输出） ，主机支持数据通讯RS-232CRS-485,RS-422,N:N网络、并联链接、盘算机毗连 ，辅助内部继电器7680点、准时器：512点 ，基本指令27个、步进梯形圈指令2个、应用指令209种 ；运算处置惩罚速率：基本指令0.12us/指令 ，应用指令0.2-百 us/指令 ，形状尺寸不小于：260*93*81mm ，事情温度：低温：-40～5 ，高温：55～70 ，湿度：95% ，气压：70～110kPa ，模拟量�？椋�2路模拟量输入/1路模拟量输出） ； 485通讯�？� ，将所有PLC输入输出端子所有引致清静插座 ，配套编程电缆2条 。
6、变频器：
三菱D740 三相输出 ，电压型 ，控制方法V/F 闭环 ，带滤波器 ，额定电流2.5A ，形状尺寸不小于45*150*150mm ，输出功率0.4KW以上 ，集成RS485通讯接口 。具有过电压、欠电压� ；� ，变频器、电机过温� ；� ，接地故障� ；� ，短路� ；さ缺 ；すπ� ，防护品级：关闭式 IP20 ，配合试验台可完成上述实验内容 。
7、触摸屏实验组件：
接纳昆仑通态触摸屏DC24V供电 ，以Cortex-A8 CPU为焦点（主频600MHz）的高性能嵌入式一体化触摸屏 ，内存128M, 7英寸高亮度TFT液晶显示屏（区分率800×480） ，四线电阻式触摸屏（区分率4096×4096） ，防护品级IP65 ，电磁兼容为工业三级 ，事情温度-10～45度 ，存储温度-20 ～ 70度 ，同时还预装了嵌入式组态软件（运行版） ，具备强盛的图像显示和数据处置惩罚功效 。彩色触摸屏,配有通讯下载编程电缆 ，触摸组态软件等 。
8、控制挂箱�？椋�
要求设置自力的挂箱及工具可以完成第三部分所有要求的实验内容 。
9、配套实物工具要求：
为知足学生二次设计及立异设计需要 ，要求设置下述实验工具 ，要求提供响应的工具设计原理图及对应的实物图片 ，学生可自行设计 。
9.1、小车运动控制系统实物工具
要求由运动小车、导轨、双速异步电机、减速机构和行程开关等组成 。该实验模子有多种控制方法 ，既可与低压电气线路（接触器线路）配合完成实验 ，亦可由PLC控制来完成实验 ，西席机使用,可引入变频器实现小车运动速率的一连控制 。形状尺寸不小于：L×W×H=150cm×25cm×20cm �？赏瓿尚〕档摹奥伲焖伲佟钡谋渌僭硕刂啤⒄醋丛硕刂啤LC控制接触器控制小车运动等实验 。
9.2、温度与检测控制实物工具
要求装有一耐高温玻璃制成的加温室 ，24V直流电源为功率电源的加温电路和一起温度检测电路 。由一起0～10V的直流信号控制加温功率 ，温度信号由一起0～10V的直流信号输出指示 ，透明结构的装置直观明晰 。提供两只0～10V的直流电压表 ，用于监视加温电路的输入信号和温度检测的温度信号 。西席机可举行可编程控制器的模拟量输入、输出实验和PID闭环控制实验 。在面板上还设置有转速设定、比例系数设定、微分时间设定、积分时间设定、四个电位器 ，可划分调理闭环控制时的PID参数和转速给定值 。
9.3、十字路口交通灯实物工具模子一套
该实物模子由蹊径模子、交通灯指示模子、电源输入（DC+24V）、模拟输入、控制输出、PLC主机及响应的控制软件组成 。
9.4、要求设置机械手控制虚拟现实工具、立体车库工业模子虚拟现实工具、质料分拣控制虚拟现实工具 ，有以下两类各三种模式之一举行现场模拟运行
9.5、工控组态软件一套：
翻开软件编程情形 ，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图 ，并举行实训动态跟踪教学 。
9.6、PLC仿真实训软件一套：
（1）通过PLASH虚拟情形实时显示PLC的运行状态
（2）可以实现PLC虚拟接线 ，并对接线举行过失检查
（3）PLC编程训练、PLC程序编写测试等功效
（4）实现PLC运行模拟 ，对过失程序举行检查
