一、概述：

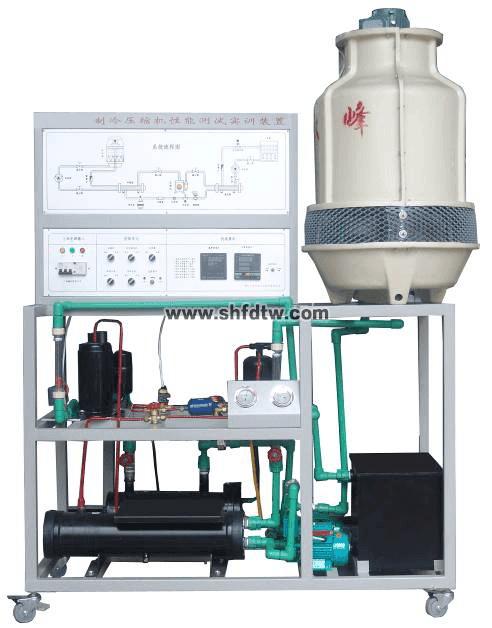

“压缩机性能测试实验装置”是接纳蒸汽压缩式制冷循环系统，它配备全关闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有智能温度调理仪、流量计、压力表、电压表、电流表等丈量仪表。它不但能开设制冷压缩机性能参数的测定实验，并且不可举行制冷循环基来源理的演示实验。本装置适用于大中专院校制冷专业相关课程的教学实验。
二、装置特点：
1、本实验装置凭证国际标准GB/T 5773-2004容积式制冷压缩机性能实验要领建设，以“蒸发器液体载冷剂循环法”为主要丈量，以“水冷冷凝器量热器法”作为辅助丈量。
2、清静�；ぃ荷栌械缪剐托沟绫；ぁ⒌缌餍托沟绫；ぁ⒐鞅；ぁ⒐乇；ぁ⒔拥乇；�。
3、接纳1匹制冷机组，冷凝器和蒸发器均为壳管式水换热器，系统结构紧凑、结构合理，造型雅观大方。
三、手艺参数：
1.输入电源：单相三线～220V±10% 50Hz
2.事情情形：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.制冷剂：R22
4.制冷量不小于3kW
5.制冷量不小于600Kcal/n
6.循环水量：流量不低于18L/min，扬程不低于15m
7.转子流量计流量规模16～100L/h，精度不低于2.5级；
8.全关闭制冷压缩机：工质R22，制冷量不低于600Kcal/h四、设置及手艺性能：
（一）控制台
接纳钢结构底架，控制屏为双层亚光密纹喷塑结构，造型新颖。底架上安排制冷系统，可直观展示制冷系统结构；正面设有电源控制及丈量仪表功效板。底部装有四个带刹车的万向轮，便于移动和牢靠。
（二）交流电源：
单相三线220V交流电源供电，经泄电�；て�，通过启、�？乜刂谱艿缭�。
（三）制冷系统：
包括1匹全关闭压缩机、卧式壳管工冷凝器、视液镜、干燥过滤器、手动节约阀、储液器和干式蒸发器。
（四）循环水系统：
1、水泵2只：
主要手艺参数：
额定功率：95W
额定扬程：6m
额定流量：1.08m3/h
2、水箱1只：
3、加热器1只（功率1000W）
输出功率可通过电位器举行调理，用于加热蒸发器循环水。
4、1匹冷却塔1只（功率180W）
用来冷却来自冷凝器的冷凝水。
（五）丈量仪表：
1、功率表2只（精度0.5级）
划分丈量加热功率和压缩机功率。通过键控、数显窗口实现人机对话和智能控制模式，可丈量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性子ua可以贮存、盘问15组功率和功率因数的测试数据。
2、数显温度表1只（精度0.5级）
接纳PT100铂电阻作传感器，丈量规模-500C～1500C。通过琴键举行切换共测8组温度参数，划分为压缩机吸气口温度、蒸发器进水口温度和蒸发器出水口温度。
3、真空压力表2只（精度2.5级）
量程为-0.1～+1.5Mpa和-0.1～+3.5Mpa，划分实时丈量制冷系统低压侧和高压侧压力的压力转变。
4、丈量计：2只（精度0.5）
接纳玻璃转子流量计，量程为16～160ml/min，划分丈量冷凝器和蒸发器冷却水流量。
6、控制仪表：
崎岖压力控制器1只：实理监测制冷系统低压侧压力和高压侧压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源。
