1、事情条件
（1）输入电源：三相四线制AC380V±10%/50Hz ；
（2）事情情形：情形温度规模为-5℃-+40℃ ；相对湿度<85% (25℃) ；海拔<4000m ；
（3）装置容量：<1.5kVA ；
（4）形状尺寸：1620mm±10mm×750mm±10mm×1600mm±10mm ；
2、实训装备要求

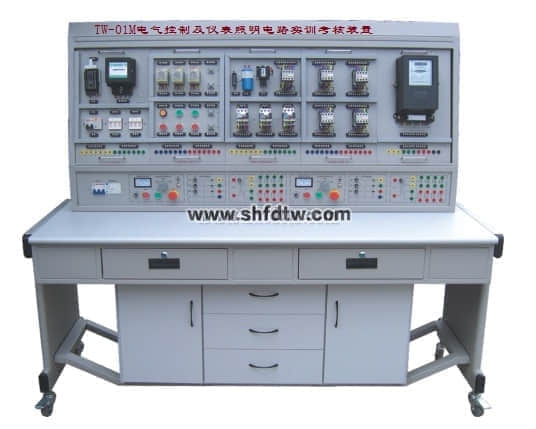

实训装置要由控制屏、实训桌、控制屏上装置的电源配电板（下组件）�？椤⒅种忠潜碚彰魇笛瞪蠛俗榧？椋ü蚁洌┑茸槌� 。实训装置能够知足两组学生同时在一套实训装置上做差别的实训项目 ，互不影响 。
（1）实训装备材质
控制屏为铁质双层亚光密纹喷塑结构 ，为实训提供所需要的交直流电源、仪表 。实训桌桌面为防火、防水、耐磨高密度板 ，桌腿接纳50x50的优质方钢 ，结构结实 ，整个造型既简约又不失正经 ，既雅观大方又无粗笨之感 ，同时便于拆装移动 ，利便实训室的治理 。桌子下配有一个可移动立柜 ，带抽屉和蕴藏柜（带锁） ，可以存下班具以及资料等 。
控制屏两侧装有220V双路单相交流电源插座（三芯）各1只 ，可以作为装备维修或用户自备其他教学装备（如示波器、测试仪表等）的事情电源 。
（2）控制屏要求
1）主电源
三相四线电源输入 ，通过泄电� ；て� ，接通总开关 ，由接触器通过起、停按钮举行操作 ，面板上还设有450V指针式交流电压表 ，通过转换开关切换 ，指示输入的三相电源电压 。
输出三相380V交流电源 ，具有短路� ；すπ� 。
2）仪表照明实训组件
面板上装有4P断路器、熔断器、人体感应开关(双线制)、触摸延时开关、声光控延时开关及接线端子 。
（3）实训�？�
1）仪表照明实训组件（一）：装有1个单相电度表及接线端子等 。
2）仪表照明实训组件（二）：装有10W日光灯1套、白炽灯（含通俗螺口灯座）、单联双控开关、双联双控开关、多控开关及接线端子等 。
3）仪表照明实训组件（三）：装有3个电流互感器、3个0-5A交流电流表及接线端子等 。
4）仪表照明实训审核组件（四）：装有1个交流指针式电压表、1个三相功率因数表、1个万能转换开关及接线端子等 。
5）仪表照明实训审核组件（五）：装有钮子开关9个、0.47uf / 500V电容、1uf /500V电容、2.2uf /500V电容、4.3uf /500V电容各3个、25W白炽灯(＋底座)6个及接线端子等 。
在所有仪表照明实训审核组件挂箱面板上 ，装置了清静实训导线用的接线插座 ，使得接线操作更为便当 ，也使实训操作者的人身获得更多� ；� 。
6）电度表挂板：用于装置三相电度表�？� ，并装有接线端子等 ，利便学生实训 。
7）三相三线有功电能表�？椋鹤坝�1个三相三线有功电能表 ，与WD-410A电度表挂板配合使用 。
8）三相四线有功电能表�？椋鹤坝�1个三相四线有功电能表 ，与WD-410A电度表挂板配合使用 。
9）三相四线无功电能表�？椋鹤坝�1个三相四线无功电能表 ，与WD-410A电度表挂板配合使用 。
（4）人身及装备清静� ；�
实训装备必需具备泄电� ；ぁ⒔拥乇 ；ず偷枷叻阑すπ� 。
3、要求可完成的实训项目
1）插座和一个开关控制一盏灯
2）两个双联开关控制一盏灯
3）三个开关控制一盏灯
4）日光灯线路的接线
5）声控开关控制白炽灯电路的接线
6）触摸延时开关控制白炽灯电路的接线
7）人体感应开关控制白炽灯电路的接线
8）单相电度表直接接线电路
9）单相电度表经电流互感器接线电路
10）电压表、电流表接线线路
11）万能转换开关和电压表丈量三相电压接线
12）一只电流互感器用于单相回路的控制线路接线
13）三只电流互感器接成星形接线电路
14）三只电流互感器接成三角形接线电路
15）三相功率因数表的丈量电路
16）三相三线有功电度表的接线电路
17）三相三线有功电度表经电流互感器的接线电路
18）三相四线有功电度表的接线电路
19）三相四线有功电度表经电流互感器的接线电路
20）三相四线无功电度表的接线电路
21）三相四线无功电度表经电流互感器的接线电路
