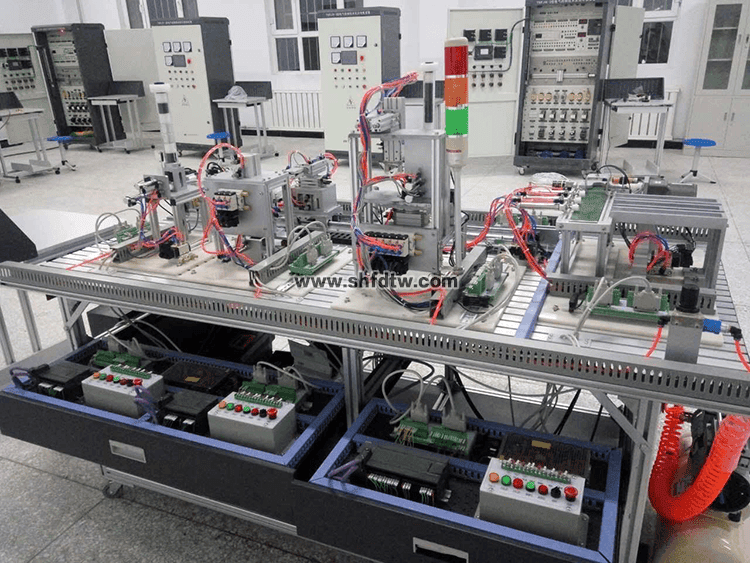

TWMES-01A型自动生产线实训审核装备（西门子）
功效说明：
1）供料单位：凭证需要将安排在料仓中待加工工件（质料）自动地推出到物料台上 ，以便运送单位的机械手将其抓取 ，运送到其他单位上。
2）加工单位：把该单位物料台上的工件（工件由运送单位的抓取机械手装置送来）送到冲压机构下面 ，完成一次冲压加工行动 ，然后再送回到物料台上 ，待运送单位的抓取机械手装置取出。
3）装配单位：完成将该单位料仓内的玄色或白色小圆柱工件嵌入到已加工的工件中的装配历程。
4）分拣单位：完成将上一单位送来的已加工、装配的工件举行分拣 ，使差别颜色的工件从差别的料槽分流的功效。
5）运送单位：通过直线运动传念头构驱动抓取机械手装置到指定单位的物料台上准确定位 ，并在该物料台上抓取工件 ，把抓取到的工件运送到指定所在然后放下 ，实现传送工件的功效。
6）事情单位（电气控制）：装备说明将机械装置和电气控制部分的相对疏散。每一事情单位机械装置整体装置在底板上 ，而控制事情单位生产历程 的PLC装置则装置在事情台两侧的抽屉板上�；底爸蒙系母鞯绱欧Ш痛衅鞯囊呔阶爸貌嗟慕酉叨丝谏�。PLC的I/O引出线则毗连到PLC侧的接线端口上。两个接线端口间通过多芯信号电缆互连。
装置侧的接线端口的接线端子必需接纳三层端子结构 ，上层端子用以毗连DC24V电源的+24V端 ，底层端子用以毗连DC24V电源的0V端 ，中心层端子用以毗连各信号线。
PLC侧的接线端口的接线端子接纳两层端子结构 ，上层端子用以毗连各信号线,其端子号与装置侧的接线端口的接线端子相对应。底层端子用以毗连DC24V电源的+24V端和0V端。
装置侧的接线端口和PLC侧的接线端口之间通过专用电缆毗连。其中25针讨论电缆毗连PLC的输入信号 ，15针讨论电缆毗连PLC的输出信号。
7）供电电源：外部供电电源为三相五线制AC 380V/220V。总电源开关选用DZ47LE-32/C32型 三相四线泄电开关。系统各主要负载通过自动开关单独供电。其中 ，变频器电源通过DZ47C16/3P三相自动开关供电；各事情站PLC均接纳DZ47C5 /2P单相自动开关供电。别的 ，系统设置4台DC24V6A开关稳压电源划分用作供料、加工和分拣单位 ，及运送单位的直流电源。
8）控制系统：每一事情单位必需可自成一个自力的系统 ，同时也可以通过网络互连组成一个漫衍式的控制系统。
①当事情单位自成一个自力的系统时 ，其装备运行的主令信号以及运行历程中的状态显示信号 ，泉源于该事情单位按钮指示灯� ？�。� ？樯系闹甘镜坪桶磁サ亩私潘幸蕉俗优派�。
②当各事情单位通过网络互连组成一个漫衍式的控制系统时 ，关于接纳西门子S7-200系列PLC的装备。
