TW08M-3B型数控铣床装调与维修审核实训装备

（系统：FANUC 0I MF）

一、产品概述

本系统是专门为职业院校、技工学校、职业教育培训机构研制的数控铣床装调维修手艺实训审核装备 ，凭证机电类行业中数控机床维修手艺的特点 ，并团结数控机床装调维修工的手艺判断要求 ，对数控机床电气控制及机械传动举行研究 ，针对实训教学运动举行了专门设计 ，包括了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等手艺 ，强化了学员对数控机床的装置、接线、调试、故障诊断与维修等综合能力 ，适合机电类相关专业的教学和培训 ，也适合数控机床装调维修工、车工等工种的审核与判断。

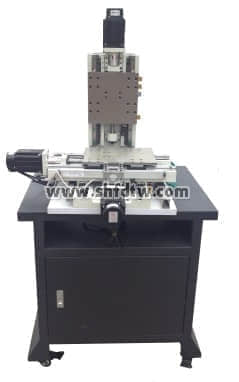

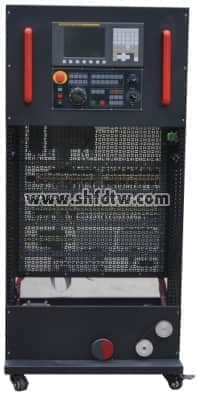

数控铣床装调维修实训系统实物图：

9001cc金沙以诚为本(中国)有限公司官网9001cc金沙以诚为本(中国)有限公司官网

二、产品特点

1.产品依据数控机床装调维修工职业及岗位的手艺要求 ，团结数控机床维修手艺领域的特点 ，能让学员在较为真实的情形中举行训练 ，以磨炼学员的职业能力 ，提高职业素养。

2.产品团结现在海内数控系统的使用情形 ，以及数控教学和装备的现状 ，提供了发那科数控系统 ，切合现在海内数控教学的现状和特点 ，为数控教学和实操训练提供支持。

3.以现实事情使命为载体 ，凭证事情使命开展历程中的特点划分实验环节 ，分系统设计、电气装置与毗连、机械装配与调解、机电联调与故障扫除、机床精度检测、机床试加工等几个真实事情历程的职业实践运动 ，再现典范数控机床电气控制及机械传动的学习领域情境 ，着重作育学员对数控机床的机械装调、电器装置接线、机电联调、故障检测与维修、数控机床维护等综合能力。

4.与现实应用手艺相团结 ，包括数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等手艺 ，培训学员对数控机床装调的基本工具和量具的使用能力 ，强化学员对数控机床的装置、接线、调试、故障诊断与维修等综合能力。

三、手艺性能

1．输入电源：三相四线AC380V～10%  50Hz

2．装置容量：≤2kVA

3. 故障审核:24项（智能型）

4、形状尺寸：800mm×600mm×1800mm（机床实训柜）

800×660×1500mm  （细密型三坐标）

5、具有数控铣床故障诊断维修审核功效 ，可设置数控机床24个典范的电气故障�Ｉ蠛讼低辰幽芍悄苌蠛说姆椒� ，并具有联网的功效。故障可通过盘算机设置 ，也可在智能审核终端上设置。学生对故障征象举行剖析 ，在审核终端上输入响应的故障代码举行故障扫除。

四、产品结构和组成

1．系统由机床实训柜、细密型三坐标等组成。

2．机床实训柜接纳铁质亚光密纹喷塑结构 ，正面装有数控系统和操作面板 ，背面为机床电气柜 ，柜内器件结构与现实机床厂的模式一致。电气柜内的电气装置板为多功效网孔板 ，上面装有变频器、伺服驱动器、交流接触器、继电器、包管丝座、断路器、开关电源、接线端子排和走线槽等；电气柜底部还设有变压器和接地端子等。

3．细密型三坐标底座接纳铁质亚光密纹喷塑结构 ，上方设有三坐标装置平台 ，接纳铸件结构 ，外貌磨削加工；

4．系统接纳三相四线AC380V交流电源供电 ，并设有泄电�；て鳌⒅甘镜浦甘竞桶芩康� ，具有过载�；ぁ⒍搪繁；ず托沟绫；ぷ爸� ，在电压异�；蚍浩鸲搪非樾问弊远卸� ，�；と松砗妥氨盖寰�。

5．数控系统接纳发那科厂家的主流数控系统 ，能知足差别类型机床的实训教学。

6．X、Y、Z轴由交流伺服电机驱动 ，运动偏向上设有正负限位、参考点等开关 ，接纳靠近式传感器；主轴由三相异步电机驱动 ，变频调速控制。

7．细密型三坐标由床身、进给传动系统和辅助装置等组成 ，通过对细密型三坐标的拆装训练 ，学员可掌握数控铣床水平度、平行度和笔直度的调解要领等 ，同时学会百分表、直角尺、游标卡尺等工量具的使用要领和机床机械精度的丈量要领。

1）床身、事情台等均接纳铸件结构 ，铸件经由时效处置惩罚、外貌机加工和铲刮工艺等 ，确�；簿任裙�。

2）X、Ｙ、Z轴进给传动系统由滚珠丝杠螺母副、入口直线导轨、轴承、轴承支座、电机支座等组成 ，可举行导轨预紧力调解、滚珠丝杠的装配与调解等手艺训练。

4）可举行细密型三坐标几何精度检测方面的训练。

5）细密型三坐标主要参数：

?三轴方形入口直线导轨

?入口滚珠丝杠（直径/螺距）1605mm

?弹性联轴器

?丝杠行程： X:300/Y:250/Z:200mm

?材质：铸铁

?设置电机扭矩：≥3.5N/M

?重量：120KG

五、实训项目

1．电路设计、装备装置和电路毗连

（1）数控系统的装置、接线

（2）系统启�？刂频缏返纳杓朴虢酉�

（3）变频调速系统的电路设计、变频器的装置与接线

（4）交流伺服驱动系统的电路设计、驱动器、伺服电机的装置与接线

（５）冷却控制系统的电路设计、器件装置与接线

（６）急停、限位控制回路的设计与接线

（７）手摇脉冲爆发器的接线

2．机械部件装配与调解

（1）滚珠丝杠螺母副的装配与调解

（2）直线导轨副的装配与调解

（3）X轴上拖板的装配

（4）Ｙ轴上拖板的装配

（5）电机与联轴器的装配

（６）润滑系统的装配

（７）主轴电机的装配与调解

3．数控机床的功效调试

（1）数控系统的基本操作

（2）数控系统基本参数的设置与调试

（3）数控系统进给轴参数设置与调试

（4）数控系统主轴参数设置与调试

（5）驱动器参数设置与调试

（6）变频器参数设置与调试

4．机电联调与故障扫除

（1）数控铣床机电联调

（2）数控铣床故障诊断与扫除

5．数控机床几何精度检测

6．数控机床的程序体例与模拟加工

（1）数控铣床编程

（2）数控铣床模拟加工

7．数控机床的保养和维护

六、系统设置

表1：基本设置

序号

名  称

主要部件、器件及规格

数目

备注

1

机床实训柜

800mm×600mm×1800mm

1套

2

细密型三坐标

800×660×1500mm

1台

3

数控系统

FANUC 0I MF

1台

4

变频器

欧姆龙

1台

5

伺服驱动

FANUCβi SV20

3台

6

伺服电机

FANUCβis 4/4000

3台

7

电子手轮

手摇脉冲爆发器

1只

8

主轴电机

3B-550W

1只

9

电器元件

泄电�；て鳌⒍下菲鳌⒔涣鹘哟テ鳌⒓痰缙鳌⒋衅鳌⑴叩�

1套

10

电脑

主流品牌设置

1台

用户自配

11

型材电脑桌

形状尺寸：600mm×560mm×1100mm

1张

12

电气控制电路图

含故障点

1份

13

变频器说明书

1本

14

用户手册

FANUC 0I－F

3本

15

维修手册

FANUC 0I－F

1本

16

参数说明

FANUC 0I －F

1本

17

实验指导书

1本

18

智能审核系统�？�

含软件与硬件

1套
