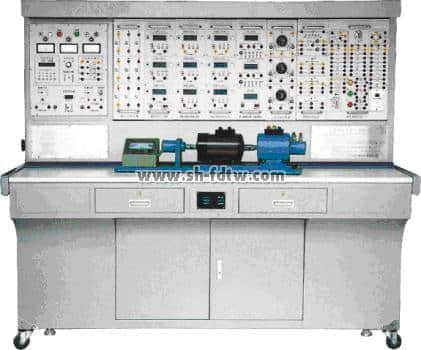

TWDQ-1C型 电机及电气手艺实验装置

本电机电气装置实验台特殊适用于高等院校现有的电机、电气手艺实验装备的更新刷新，同时也为中等专业学校、职业手艺学院等新建或扩建实验室，迅速开设实验课提供了理想的实验装备，电机电气手艺为西席或研究生开发新实验或举行科学研究事情提供优异的实验条件。

“由本公司设计的新颖综合实验装置，综合了现在我国高等院校“电机学”、“电机与拖动”、“控制微电机”、“电机控制”、“继电接触控制”、“可编程控制器手艺”及“工厂电气控制”等课程实验纲要的要求。

二、特点
1、综合性强 本装置综合了现在海内种种院校电机及电气类课程的所有实验项目。
2、顺应性强 能知足种种学校响应课程的实验教学，实验的深度与广度可凭证需要作无邪调解，普及与提高可凭证教学的历程作有机地团结。装置接纳组件式结构，替换便捷，如需要扩展功效或开发新实验，只需添加部件即可。
3、整套性强 从仪器仪表、专用电源、电机及其它实验部件到实验毗连专用导线等均配套齐全，配套部件的性能、规格等均亲近团结实验的需要举行设置。
4、直观性强 各实验挂件接纳脱离结构形式，组件面板示意、图线明确，各挂件使命明确，操作、维护利便。
5、科学性强 装置占地面积少，节约实验用房，镌汰基建投资
；配套的小电机均经特殊设计，可模拟中小型电机的特征和参数
；小电机耗电省，节约能源
；实验噪声小，整齐雅观，改善实验情形
；电气控制实验，内容富厚，设计合理，除了加深理论知识外，还为学生走向社会打下优异的基��
；丈量仪表接纳指针式（带超量程告警等）、数模双显、数字式、智能化及人机对话等相团结，亲近团结教学实验需要举行设置，使装置丈量手段现代化
；设有准时器兼报警纪录仪，为学生实验手艺的审核提供一个统一的标准。
6、开放性强 控制屏供电隔离（浮地设计），并设有内、外电压型泄电�
；ぷ爸煤偷缌餍托沟绫
；ぷ爸�，确保操作者的清静
；各电源输出均有监示及短路�
；さ裙π�，使用利便
；各丈量仪表均有�
；すπ�。整套装置经由全心设计，加上可靠的元器件质量及可靠工艺作为包管，产品性能优良，所有这些均为开放性实验创立了条件，有利于提高学生剖析问题息争决问题的能力。
三、手艺性能
1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz
2、事情情形：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
3、装置容量：＜1.5KVA
4、重 量： 480Kg
5、形状尺寸：187×73×160cm3
四、实验项目
（一）直流电机实验
1.熟悉实验 2.直流发电机     3.直流并励电念头      4.直流串励电念头
（二）变压器实验
1.单相变压器          2.三相变压器             3.三相变压器的联接组和差池称短路
4.三相三绕组变压器    5.单相变压器的并联运行   6. 三相变压器的并联运行
（三）异步电机实验
1.三相鼠笼异步电念头的事情特征                 2.三相异步电念头的起动与调速
3.单相电容起动异步电念头                       4.单相电容起动异步电念头
5.单相电容运转异步电念头                       6.双速异步电念头
7.三相异步发电机
（四）同步电机实验
1.三相同步发电机的运行特征                     2. 三相同步发电机的并网运行
3.三相同步电念头                               4.三相同步电机参数的测定
（五）电念头机械特征的测定
1.直流他励电念头在种种运转状态下的机械特征
2.三相异步电念头在种种运行状态下的机械特征
3.三相异步电机M-S曲线的测绘

（六）控制电机实验

1.永磁直流测速发电机实验

2.旋转编码器实验

3.力矩式自整角机实验

4.控制式自整角机实验

5.正、余弦旋转变压器实验

6.步进电念头实验

7.直线电机实验

8.交流伺服电机实验

9.直流伺服电机实验

10.高压直流无刷电机实验

（七）继电接触控制、电力拖动（电气控制）实验

1.三相异步电念头点动和自锁控制线路

2.三相异步电念头的正反转控制线路

3.三相异步电念头Y-Δ降压起动控制线路

4.三相异步电动性能耗制动控制

5.两台三相异步电念头起动顺序控制

6.三相线绕式异步电机起动控制线路

7.双速异步电念头的控制线路

8.事情台自动往返循环控制线路

9.两地控制线路

10.C620车床电气控制线路

11.电动葫芦电气控制电路实验

12. X62W铣床模拟控制线路的调试剖析

13.M7130平面磨床的电气控制线路

五、装置的基本装备
1、DQ01电源控制屏(铁质喷塑结构，铝质面板)
(1) 交流电源
提供三相0～450V可调交流电源，同时可获得单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），战胜了三只单相调压器接纳链条结构或齿轮结构组成的许多弱点)�？傻鹘涣鞯缭词淅从缮栌泄鞅
；な忠�，相间、线间过电流及直接短路均能自动�
；�，战胜了替换包管丝带来的贫困。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。
(2) 高压直流电源两路
提供220V(0.5A)励磁电源及20～230V(3A)一连可调稳压电枢电源(具有过压、过流、过热及短路软阻止自动恢复�
；すπ�)各一组，并设有直流数显电压表及切换开关。
(3) 人身清静�
；の甯怕韵�
设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身清静起到一定的�
；ぷ饔�
；
设有电压型泄电�
；て�1，若是隔离变压器前的线路有泄电征象，即能实验�
；げ⑶卸系缭�
；
设有电压型泄电�
；て�2若是隔离变压器后的线路及实验历程中的接线等有泄电征象即能告警并切断电源
；
设有电流型泄电�
；て�，控制屏若有泄电征象，泄电流凌驾一定值，即切断电源。强电毗连线及插座，接纳全关闭结构，使用清静、可靠、防触电。
(4) 仪表�
；は低�
设有多只信号插座，与仪表相连，仪表超量程，即能告警并切断电源，对仪表起到优异的�
；ぷ饔�。
（5）准时器兼报警纪录仪（效劳治理器）：具有设准时间、到时报警、切断电源及纪录种种告警次数等功效。
(6) 控制屏正面大凹槽内，设有两根不锈钢钢管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用�？刂破亮讲嗌栌腥�220V电源插座及三相四极380V电源插座。设有实验台照明用的220V、40W日光灯一盏。
2、DQ02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板结构结实，形状似长方体关闭式结构，造形雅观大方
；设有两个大抽屉、柜门，用于安排工具、存放挂件及资料等。桌面用于装置电源控制屏并提供一个宽敞恬静的事情台面。实验桌还设有四个万向轮和四个牢靠调理机构，便于移动和牢靠，有利于实验室的结构。
3、DQ03不锈钢电机导轨、测速发电机及转速表
包括测速发电机及牢靠电机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工细腻，同心度好，交流性好，能包管电机与电机、电机与测功机之间毗连的同心度不凌驾±5丝，电机运行噪声小，实验参数典范，能较好知足实验要求。
4、DQ05三相组式变压器（三只相同的单相变压器组成，原边220V/0.35A，副边55V/1.4A）
5、DQ07直流复励发电机
6、DQ09直流并励电念头
7、DQ10三相鼠笼式异步电念头
8、DQ15单相电容起动异步电念头
9、DQ19校正直流测功机
10、DQ25单三相智能型功率、功率因数表
由24位专用DSP、16位高精度AD转换器和高速MPU单位设计尔成，通过键控、数显窗口实现人机对话功效控制模式。软件上接纳RTOS设计思绪，同时配有PC监控软件来增强剖析能力。能同时丈量两路单相功率P1、P2，并通过单独5位LED显示两路功率之和（两表法丈量三相总功率）。功率丈量精度为1.0级，功率因数丈量规模0.3-1.0，电压电流量程为450V和5A，能自动判别负载性子（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储丈量数据，供随时查阅。
11、DQ26三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)
12、DQ27三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)
13、DQ29可调电阻器、电容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，35μF/450V、4μF/450V电力电容各1只。
14、DQ31波形测试及开关板
由变压器的波形测试部分和两个三刀双掷开关、一个双刀双掷开关组成。
15、DQ39继电接触控制(一)
提供交流接触器（线圈电压220V）三只，热继电器一只，电子式时间继电器（通电延时，事情电压220V）一只，变压器（220V/26V/6.3V）、整流电路、能耗制动电阻（10Ω/25W）各一组，带灯按钮（黄、绿、红各一只）三只。面板上画有器件的形状，并将各器件的事情端子引到面板上，供实验接线用，器件的事情状态均有发光二极管指示。面板设有摇臂结构，可看到详细器件并对可需要调理的器件举行调理。
16、DQ44实验毗连线及配件
接纳高可靠护套结构手枪插毗连线（不保存任何触电的可能），内里接纳无氧铜抽丝而成头发丝般细的多股线，抵达超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头接纳实芯铜质件外衣铍轻铜弹片，接触优良。
六、装置的清静�
；は低�
1、三相四线制(或三相五线制)电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示。
2、控制屏电源由接触器通过起、停按钮举行控制。
3、屏上装有两套电压型泄电�
；ぷ爸�，控制屏内或强电输出若有泄电征象，即告警并切断总电源，确保实验历程清静。
4、屏上装有一套电流型泄电�
；て�，控制屏若有泄电征象，泄电流凌驾一定值，即切断电源。
5、屏上三相调压器原、副边各设有一套过流�
；ぷ爸�。调压器短路或所带负载太大，电流凌驾设定值，系统即告警并切断总电源。
6、设有准时器兼报警纪录仪（效劳治理器），对违章使用的次数举行纪录，为学生实验手艺的审核提供一个统一标准。
7、种种电源及种种仪表均有可靠的�
；すπ�。
8、实验毗连线清静、可靠、防触电。
