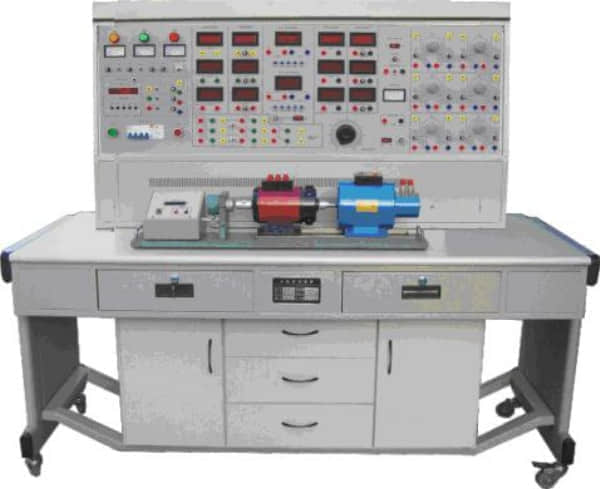

TWY-740DY 电机与变压器综合实验装置

本装置能知足《电机拖动与调速》《电机及拖动基础实验》《电机学》《电机与变压器》等课程纲要要求的实验。装置设计新颖、结构合理、外观豪华气焰
，适合高等院校、中等专业学校、职业手艺学院等新建或扩建实验室
，迅速开设实验课提供了理想的实验装备。

一、产品特点
1、综合性强：即能完成“电机拖动”实验又能完成单、三相变压器实验
，还可扩展电气控制手艺实验。
2、整套性强：从仪器仪表、专用电源、电机及其它实验部件到实验毗连线均配套齐全。
3、电机导轨接纳不锈钢制造
，底板接纳20mm厚轧钢板
，电机运行噪音小
，永稳固形
，包管了装备恒久运行。
4、用“校正直流测功机”测原念头输出功率
，完全战胜了以往“涡流测功机”死区大、误差大的弱点。配套的小型电机经由特殊设计
，其特征和参数可模拟中小型电机
，学生通过实验可加深对电机理论的明确。
5、设有电压型和电流型泄电掩护
，相间、线间过载或短路由单片机全程监控自动掩护功效。
6、设有准时器兼报警纪录仪
，顺应实验室的开放式教学
，便于先生对实验的治理与审核。

二、手艺性能
1、输入电源：三相四线380V±10% 50Hz
2、事情情形：温度-10℃-+40℃ 相对湿度＜85%(25℃)
3、装置容量：＜1.5KVA
4、重    量：300Kg
5、形状尺寸：1600×750×1300（mm）

三、实验项目：
（一）直流电机实验
1、熟悉实验
2、直流发电机
3、直流并励电念头
4、直流电念头启动：串电阻启动、降压启动
5、直流电念头改变转向的要领
6、直流电念头调速特征实验：改变电枢回路所串电阻、励磁回路所串电阻、降低电枢电压

（二）单相变压器实验
1、单相变压器变比K
2、单相变压器空载实验
，测取变压器空载数据IO、PO和UO。
3、单相变压器短路实验
，测取变压器短路数据UK、IK和RK。
4、单相变压器负载实验
，测取变压器负载数据UZ = f（IZ）。

（三）三相变压器实验
1、三相变压器绕组极性的测定
2、三相变压器联络组别的测定

（四）异步电念头实验
1、三相绕线式异步电念头定子电阻的测试
2、三相异步电念头空载实验：测取空载时电压U0
，电流I0、三相功率P0
，绘制空载特征曲线
3、三相异步电念头短路实验：测取短路时电压UK
，电流IK、功率PK
，绘制短路特征曲线
4、三相异步电念头参数的求取
5、三相异步电念头在种种运行状态下的机械特征

四、装置的基本配备
（一）实训屏（铁质双导亚光密纹喷塑
，铝质面板）
1、交流电源：提供三相0-450V可调交流电源
，同时可获得单相0-250V可调的交流电源（配有一台三相同轴联动自耦调压器
，功率1.5KVA）�？傻鹘涣鞯缭词淅从缮栌泄餮诨ぷ爸�
，当相间、线间过电流或直接短路均能告警并切断电源。配有三只指针式交流电压表
，通过切换开关
，可指示三相电网电压和三相调压输出电压
，并有指示灯指示外部电源输入和事情电源输出。
2、高压直流电源：提供220V（0.5A）励磁电源及0-250V（2A）一连可调稳压电枢电源。并有数显电压表指示。
3、准时器兼报警纪录仪：具有设准时间、准时报警、切断电源及纪录种种告警次数功效。
4、丈量仪表
（1）直流数显电流表三只：量程2000mA
，0.5级
（2）直流数显电压表三只：量程300V
，0.5级
（3）交流数显电流表三只：量程3A
，0.5级
（4）交流数显电压表三只：量程500V
，0.5级
（5）智能型功率、功率因数表二只：由24位专用DSP、16位高精度AD转换器和高速MPU单位设计而成
，通过键控、数显窗口实现人机对话功效控制模式。软件上接纳RTOS设计思绪
，同时配有PC监控软件来增强剖析能力。能丈量电路的功率、功率因数。功率丈量精度为1.0级
，功率因数丈量规模0.3-1.0
，电压电流量程为450V和5A
，能自动判别负载性子（感性显示“L”
，容性显示“C”
，纯电阻不显示）
，并可存储15组丈量数据
，供随时查阅。
5、三相转换开关二组
，单相转换开关一组
6、三相可调电阻器（三组90Ω×2/1.3A）
7、三相可调电阻器（三组900Ω×2/0.41A）

（二）器材配备
1、单相变压器三只
，原边220V/0.35A
，副边55V/1.4A
2、直流并（他）励电念头    1台
3、校正直流测功机          1台
4、绕线机交流异步电念头    1台
5、不锈钢电机导轨：光码盘测速系统及数显转速表
，不锈钢导轨平整度好、无应力变形、加工细腻、同心度与交流性好、电机运行噪音小。
6、灯箱负载
7、清静导线：接纳高可靠护套结构手枪插毗连法
，具有柔软、耐压高、强度大、防硬化、韧性好等优点。

（三）实验桌
实验桌主体为双层铁质亚光密纹喷塑结构
，桌面为防火、防水、耐磨高密度板
，造型雅观大方。
