《机械原理》多媒体仿真设计综合实验装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：智能机械摆设实验台
[规格型号]：TW-ZN4152
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 9536 人关注该产品

产品详情

TW-ZN4152《机械原理》多媒体仿真设计综合实验装置

机械原理多媒体仿真设计综合实验装置是9001cc金沙以诚为本公司研制开发，集设计、测试、立异于一体的多媒体综合实验装备，适用于《机械基础》、《机械设计》、《机械原理》、《机械零件》等课程 。本实验装置具有理论性和实践性的双重特点 。本实验装置从内容组成上包括原理基础和基础设计二部分 。实验装置接纳9001cc金沙以诚为本机械原理多媒体软件用电脑动画语音演示模子运动纪律，同时也可以声动、同步演示模子；多媒体软件包括70件机构模子动画内容和部分设计软件；实验装置接纳70块�？榘迥Ｗ雍退得鞴┭褂�；�？榘蹇伤婵纬棠谌菪枰傩刑婊徊僮� 。

9001cc金沙以诚为本(中国)有限公司官网

1、实验台接纳P4电脑主机一台、19寸液晶显示器一台、鼠标、键盘各一个 。

2、使用9001cc金沙以诚为本多媒体软件界面，用二/三维动画生动演示种种机构运动全历程、并且接纳语音解说种种机构功效和原理，使学生实现理论与现实的细密团结 。

3、使用�？榘逦淖滞急硭得魑募�，指导学生自力剖析机械基础结构和运动方法，作育看图识图剖析能力 。

4、使用实物模子让学生深入相识机构组成和结构原理，增添学生设计与剖析课程内容，作育学生的立异意识 。

5、实验装置接纳70件模子和70块文字图表板和6个设计软件，划分先容种种机构的功效和结构及用途和作用 。

6、本装置接纳组件式结构，替换文字图表板和模子便捷，如需扩展功效或开发新实验，只需添加文字图表板和模子即可 。

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

实验台设置内容

序号

名 称

说 明

序号

名 称

说 明

1

单缸内燃机及机构简图

所有模子均制作响应的动绘图像接纳9001cc金沙以诚为本多媒体控制软件二维或三维动画演示播放，形象生动地演示种种模子的运动原理历程 。

39

外啮合直齿圆柱齿轮传动

所有模子均制作响应的动绘图像接纳9001cc金沙以诚为本多媒体控制软件举行二维或三维动画演示播放，形象生动地演示种种模子的运动原理历程 。

2

缝纫机及机构简图

40

外啮合斜齿圆柱齿轮传动

3

运动副(6件-配动画效果)

41

人字齿轮传动

4

铰链四杆机构形式

42

内啮合直齿轮传动

5

曲柄摇杆机构

43

齿轮齿条传动

6

双曲柄机构

44

螺旋齿轮传动

7

压力角和传动角

45

斜齿轮齿条传动

8

双摇杆机构

46

圆锥齿轮传动

9

曲柄保存的条件

47

曲线齿轮传动

10

夹紧机构

48

蜗轮蜗杆传动

11

曲柄滑块机构

49

弧面蜗杆传动

12

转动导杆机构

50

标准齿轮传动的主要参数

13

曲柄摇块机构

51

渐开线齿轮各部分名称和符号

14

双滑块机构

52

渐开线齿轮的重合度

15

双转块机构

53

齿廓啮合基本定律推导历程

16

椭圆仪机构

54

变位齿轮的看法

17

正弦机构

55

渐开线的形成

18

给定速率转变系数K设计四杆机构

56

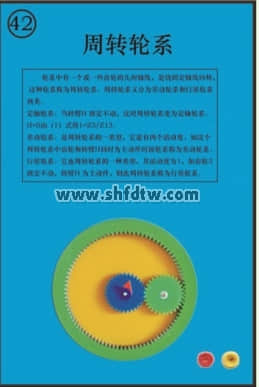

周转轮系

19

给定连杆位置设计四杆机构

57

差动轮系

20

给定架杆的对应位置设计四杆机构

58

行星轮系

21

给定速率转变系数设计导杆机构

59

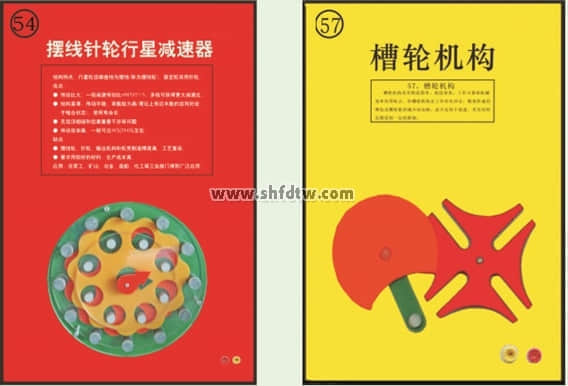

摆线针轮机构

22

泵(2件)

60

运动合成

23

鄂式破碎机及运动简图

61

谐波传动

24

飞剪

62

外啮合槽轮机构

25

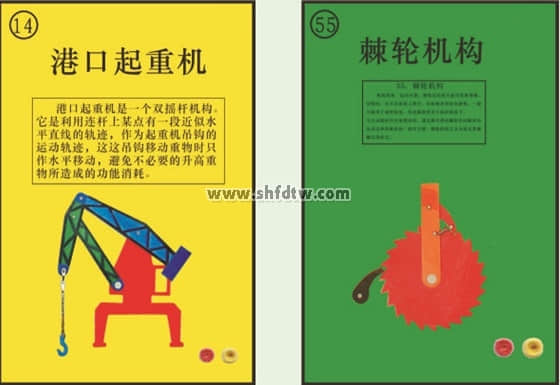

口岸起重机

63

内啮合槽轮机构

26

盘形凸轮机构

64

球面槽轮机构

27

盘形凸轮机构(摆动滚子)

65

棘轮机构

28

盘形凸轮机构(滚子直动)

66

兄弟差别遭遇(防逆棘轮机构)

29

盘形凸轮机构(平底直动)

67

齿轮间歇机构

30

移动凸轮机构

68

内啮合间歇机构

31

槽凸轮机构

69

空间间歇机构

32

等径凸轮机构

70

4R万向节

33

等宽凸轮机构

71

连杆曲线设计软件

动态设计软件实验

34

主回凸轮机构

72

转动导杆机构设计软件

35

圆柱凸轮机构(2件)

73

双摇杆机构设计软件

36

凸轮反转原理求位移曲线

74

双曲柄机构设计软件

37

轮廓与曲线的位移关系

75

凸轮设计软件

38

偏置从动件轮廓曲线设计办法

76

齿轮盘算软件


主要手艺参数

1、事情电源：单相220V交流电源 。

2、结构：实验台为铁质钣金喷塑结构，结实耐用 。

3、事情情形：温度-100-+400C 。

4、整机功耗：＜1KW

5、实验台形状尺寸：1670×760×1800mm

6、实验柜尺寸：1050×500×1950 mm


电脑设置情形如下：

1、CPU：5200＋

2、内存：1G

3、硬盘：500G

4、光驱：DVD

5、显示器：19寸液晶


发货清单：

1、电脑主机-------------------------------------------------------1台

2、19寸液晶显示器-----------------------------------------------1台

3、键盘、鼠标-----------------------------------------------------各1个

4、模子板-----------------------------------------------------------70件

5、实验桌-----------------------------------------------------------1张

6、实验台-----------------------------------------------------------1台

7、模子摆设柜------------------------------------------------------1个
