纯电动汽车在线检测实训审核系统

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：新能源汽车实训室
[规格型号]：TW-XQ31
[产品价钱]：询价
[参数下载]：无
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 62798 人关注该产品

产品详情

TW-XQ31纯电动汽车在线检测实训审核系统

(比亚迪E6、或可选其他车型)


一、产品简介

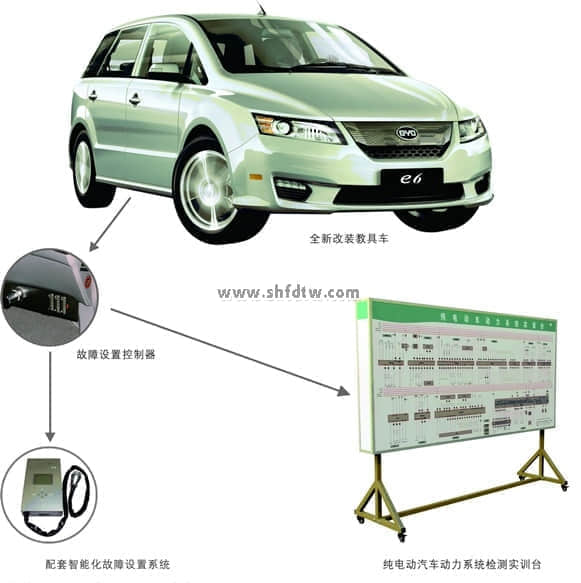

    该装备将一台可正常运行的全新比亚迪e6 2014款 先行者豪华版轿车改装为在线检测教具车 ，可实时检测与诊断原车组合仪表控制单位、网关控制单位、P档电机控制单位、电机控制单位、档位控制单位、车载充电器控制单位、DC/DC控制单位、高压电池ECU控制单位等的动、静态信号参数。适用于中高等职业手艺院校、通俗教育类学院和培训机构对油电混淆动力整车理论和维修实训的教学需要。

9001cc金沙以诚为本(中国)有限公司官网

二、功效特点：

1.整车结构完整 ，各控制系统、传感器、执行器齐全 ，可正常运行 ；

2.可通过原车仪表显示整车动、静态信号参数(如：能量监视器画面、车速、档位显示与各工况指示灯等) ；

3.制作可移动“教学示教板” ，可划分举行以下控制系统的检测实训：

?组合仪表控制单位

?网关控制单位

?P档电机控制单位

?电机控制单位

?档位控制单位

?车载充电器控制单位

?DC/DC控制单位

?高压电池ECU控制单位

4.“教学示教板”通过专用线束与整车毗连 ，确保毗连断开后整车功效完整 ，坚持原车所有功效。

5.教学示教板面板接纳4mm厚耐侵蚀、耐创击、耐污染、防火、防潮的铝塑板 ，外貌经特殊工艺喷涂底漆处置惩罚 ；面板打印有永不褪色的彩色电路图 ；学员可直观比照电路图和原车实物 ，熟悉和剖析各控制系统的事情原理。

6.教学示教板面板上装置有检测端子 ，可直接在面板上举行原车组合仪表控制单位、网关控制单位、P档电机控制单位、电机控制单位、档位控制单位、车载充电器控制单位、DC/DC控制单位、高压电池ECU控制单位等的检测实训。

7.教学示教板面板上装置有诊断座 ，可毗连专用或通用型汽车解码器 ，对组合仪表控制单位、网关控制单位、P档电机控制单位、电机控制单位、档位控制单位、车载充电器控制单位、DC/DC控制单位、高压电池ECU控制单位等电控系统举行读取故障码、扫除故障码、读取数据流等自诊断功效。

8.教学示教板面板部分接纳1.5mm冷板冲压成形结构 ，形状雅观 ；底架部分接纳钢结构焊接 ，外貌接纳喷涂工艺处置惩罚 ，带自锁脚轮装置。

9.配备无线智能化故障设置和审核系统：

?接纳新MCU手艺RAM处置惩罚芯片的数字化集成电路板与配套无线故障设置控制系统 ，系统稳固、不易熏染病毒。

?控制�？�(PC控制终端或手持移动控制终端)和驱动�？�(智能故障设置驱动盒)疏散 ，阻止重大连线滋扰控制器 ，系统越发可靠。

?驱动�？槟谥弥悄芄收献氨缚刂葡低� ，配有专用新型无线数据传输�？�(可插拔型)和RS232串行通讯接口 ，可无线组网通讯和RS232有线通讯。

?可通过PC控制终端举行实训审核 ，也可通过手持移动控制终端举行实训审核 ，西席与学员界面脱离 ，西席通过密码进入西席界面出题 ，学员在通俗界面答题。(注：西席与学员设故与排故界面原理图与装备面板原理图一致)

?可自由设定恣意一处与汽车电控�？橐庞泄氐闹种殖＜收� ，故障类型包括：线路断路、对地短路、接触不良 ，偶发等故障征象。每套驱动�？榭梢陨柚�8路大电流5A的开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障 ，共24路故障设置�？善局ば枨罄┱股柚�64路大电流5A的开路故障、128路小电流2A的信号通路的开路、不良、偶发、短路等故障 ，共192路故障设置�？善局び没褂靡蟮鹘夤收仙柚玫愕氖亢凸收仙柚美嘈�。

★配套嵌入式多功效网络虚拟仪器（不需电脑配合使用）：

（一）硬件资源：

接纳7吋彩色触摸屏作为学生终端

（二）虚拟仪器部分：

1、终端部分（装学生实验台上）同时配有虚拟示波器、虚拟频谱仪、虚拟三用表、电源治理。

2、可选电路剖析基础、模拟电子手艺、通讯电子电路、数字电子手艺、信息信号处置惩罚、电子丈量与仪器、传感器与自动控制原理等实验�？� ，从而完成相关课程实验和构建工程测控系统。

4、参数：

1）双踪存贮示波器 ，多种同步方法 ，存贮深度可编程 ；

通道数：2路

带宽：20MHZ

区分率：8位

电压规模：-10~+10V

存贮深度：64K

2）频谱分折仪 ；

3）数字三用表

主效劳器说明

主效劳器质料用linux操作系统 ，并用php+mysql实现web操作。在任何可接入网络的pc机上都可以连入效劳器 ，可以实现远程控制

完成以下功效：

治理学生账号 ，治理实验 ，吸收学生作业 ，修正学生作业 ，远程开关终端装备。

密码设置界面 ，用于修改web界面的登入密码。

网络设置界面 ，用于设置效劳器的ip地点。

装备治理界面 ，用于添加 ，删除 ，开关终端装备。

院系设置界面 ，用于添加 ，删除 ，修改院系信息。

班级设置界面 ，用于添加 ，删除 ，修改班级信息。

学生设置界面 ，用于添加 ，删除 ，修改学生信息。

实验项目界面 ，用于添加 ，删除 ，修改 ，统计实验信息。

实验治理界面 ，用于盘问 ，修正学生实验情形。

学生终端部辩白明

终端部分包括实验仪器 ，远程控制两部分。

实验仪器部分包括示波器 ，三用表 ，频谱仪 ，学生可以将实验效果发送到效劳器端 ，先生在效劳器端修正作业。

远程控制 ，可以吸收效劳器端的下令 ，将装备关闭或翻开。


三、整车设置：

1.基本设置：

?车型名称：E6  2014款 先行者豪华版纯电动轿车

?车体结构：4门5座MPV商务车

?动力系统：没有污染高容量清静铁电池动力带制动力回馈

?电池治理系统：智能型集中式治理系统

?最大功率(KW)：90

?最大扭矩(N·m)：450

?最高时速(km/h)：140

?百公里耗电量(KWh/100km)：19.5

?续航里程(km)：300(综合工况)

2.制动及悬挂设置：

?制动方法：透风盘式/盘式(前/后)

?悬挂方法：双横臂自力悬挂带横向稳固杆/双摇臂自力悬挂带横向稳固杆(前/后)

3.尺寸和重量：

?形状尺寸：4560×1822×1630mm(长×宽×高)

?轴    距：2830mm

?轮    距：1556/1558mm(前/后)

?车身重量：2295kg

?轮    胎：225/65 R17

4.“云”系统(需身份验证)：“云”钥匙(车辆开闭锁、车辆启动)、“云”控制(空调远程预启动、车辆定位)

5.智能效劳：智能效劳终端、碰撞救援、紧抢救援协助、一键秘书效劳、预约维修、被盗车辆定位(报警协助)、远程导航效劳、日程治理效劳、商旅资讯效劳、车辆状态盘问、VIP用户效劳网、热门资讯语音播报。

6.无钥匙系统：智能无钥匙进入系统、智能一键式启动系统、智能滚码加密防盗系统、智能感应迎宾灯、智能行车电脑、智能CAN-BUS电子管家系统、智能后备箱微动开关。

7.绿色动力：无污染高容量超清静铁动力电池、永磁同步电机、充电和制动回馈系统(带仪表显示)、预约充电系统、直流充电系统、220V车载充电系统、随车配送专用充电柜。

8.操控设置：定速巡航控制系统、豪华多功效偏向盘、角度可调偏向盘、P档锁止、电子加速踏板、电子档位、多种模式自由切换(运动/经济模式)。

9.行车清静：博世ABS系统、TPMS胎压监测系统、前排双清静气囊、前后贯串式清静气帘、前排座椅侧清静气囊、前排预紧式清静带、前排清静带未系提醒、彩色显距倒车影像监视系统、右前轮盲区可视系统、6探头全方位泊车雷达、自动防眩目内后视镜、后挡风玻璃电子除霜、车门未关提醒、儿童清静门锁、电动折叠电动调理外后视镜(带LED转向灯)、自动开启前大灯、“Follow me home”大灯延时关闭功效、灯光高度可调、LED组合尾灯、LED高位制动灯、LED前雾灯。

10.外观内饰：17寸铝合金轮毂、隔热隐私玻璃、铝合金中控面板、铝合金四门装饰、镀铬内侧门扣手、遮阳板化妆灯、TFT屏组合仪表、不锈钢空调扇页、真皮门内饰板、柔和透射式LED室内灯。

11.恬静便当：电子罗盘+电子海拔计、真皮座椅、前排座椅6向电动调理、间歇式可调解前雨刮系统、数字式自动恒温空调、后排中央扶手、12V电源接口、四门电动车窗。

12.娱乐导航：DVD多媒系一切、蓝牙免提通话系统、哈曼音响、10扬声器、AUX+USB2.0、车载数字电视、GPS语音导航系统(NAVI)。
