车身电气系统实训台

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：新能源汽车实训室
[规格型号]：TW-XQ58
[产品价钱]：询价
[参数下载]：无
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 10423 人关注该产品

产品详情

车身电气系统实训台

9001cc金沙以诚为本(中国)有限公司官网9001cc金沙以诚为本(中国)有限公司官网

一．产品简介

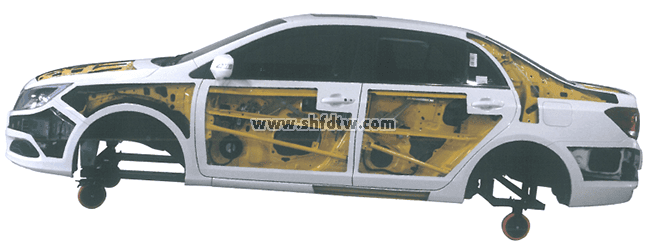

选用比亚迪E5原装纯电动轿车原车车身和低压控制实物系统，完整的车身举行部切处置惩罚（外露电器部件），剖面位置合理，能清晰展示内部结构。

低压系统部件齐全，真实地体现了纯电动轿车车身低压控制系统的毗连控制关系、装置位置和运行工况参数检测。

适合作育学员对纯电动轿车，车身低压控制系统系统故障剖析与扫除能力，适用于种种型院校新能源纯电动汽车电器课程教学和维修实训。


二.功效特点

1.保存车壳与车身电器低压系统各部件，保存电气毗连方法与原车功效，实现插拔拆卸训练，训练线束与电器拆检，掌握车身低压辖档豌部件拆检要点。

2.可单独事情，DC12V电源由开关电源提供。

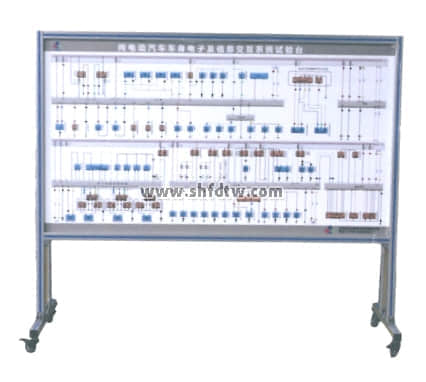

3.除车身外配移动教学板，教学板完整显示车身低压系统事情原理图，装置检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。

面板接纳耐创击、耐污染、防火、防潮的高级铝塑板，外貌经特殊工艺喷涂底漆处置惩罚；面板打印有永不褪色的彩色电路图等；

4.装备由原车剖解的车身平台和教学板组成，原车车身装置原车零部件；底部装置4个脚轮，移动无邪，脚轮带自锁装置；机架接纳标准80*40铝型材搭接，带移动脚轮及附有自锁脚轮装置。

5.配备智能化故障设置和审核系统。

6.配套实训指导书，包括事情原理，实训科目，故障设置及扫除等要点。

7.原车车身配套装置绝缘地板（耐压/绝缘为国标产品）。

三．基本设置(每台)

序号

名       称

规格型号

单位

数目

1

实训台面板

装有种种检测端子以及电路终端接线端子

套

1

2

主控制器总成（主控ECU）



套

1

3

诊断座



个

1

4

燃烧开关



个

1

5

组合仪表



套

1

6

组合开关



套

1

7

左右前大灯总成



套

1

8

左右前雾灯



套

1

9

左右转向灯



套

1

10

左右转向边灯



套

1

11

左右组合尾灯



套

1

12

牌照灯



套

1

13

阅读灯



套

1

14

大灯开关



套

1

15

雾灯开关



套

1

16

刹车灯开关



套

1

17

倒车灯开关



套

1

18

危险灯开关



套

1

19

门控灯开关



套

1

20

冷却液位传感器



个

1

21

线束



套

1

22

闪光继电器



个

1

23

冷却液位报警继电器



个

1

24

雨刮总成



套

1

25

雨刮继电器



个

1

26

喷水电机



套

1

27

喷水壶



套

1

28

喇叭



个

2

29

喇叭继电器



个

1

30

网关控制器



个

1

31

雾灯继电器



个

1

32

手刹开关



套

1

33

中央继电器盒



套

1

34

带移动脚轮钢制底座的汽车车身（局部剖解）



台

1

35

蓄电池

12V 45Ah

台

1

36

电源总开关

50A

个

1

37

移动台架(带自锁脚轮)

2040×650×1900mm

台

1

38

中控与车窗/后视镜系统



套

1

39

故障模拟与扫除装置



套

1
