新能源汽车高压清静实训台

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：新能源汽车实训室
[规格型号]：TW-XQ86
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 15415 人关注该产品

产品详情

新能源汽车高压清静实训台

9001cc金沙以诚为本(中国)有限公司官网

一、产品简介

接纳新能源汽车高压清静、充配电、电池包及电池治理与清静系统器件制作，展示新能源汽车高压清静系统的结构与事情原理，适合于种种院校对纯电动汽车高压清静系统理论和维修实训的教学需要 。

二、功效特点

1.展示电动汽车高压清静防护系统实物元件为基础组件，能体现高压系统电气原理及上下电逻辑；高压系统的清静防护步伐及清静检测,配电系统装置总正继电器、总负继电器、预充继电器与预充电阻，可以动态模拟整车高压清静系统的运行状态与事情历程 。

2.装置有燃烧开关、电动汽车真实锂电池组及BMS系统，电动汽车清静维修塞插头�？�，高压电路仿真系统，清静继电器组件，泄电�；つ？橛肽Ｄ馐褂每� 。

3.装置电动车国标充电口与充电枪，真实实现电动车的充电操作 。国标充电枪插入装备充电口后,高压清静系统通过CAN-BUS通讯控制清静继电器事情，且通过CAN-BUS通讯的7寸彩屏显示器同步显示充电工况，且高压无输出 。

4.电动汽车高压清静防护系统器件，清静继电器（包括总正继电器、总负继电器、预充继电器）通过电动车的高压清静系统控制单位能正�？刂朴胧虑�；高压清静系统控制单位接纳CAN-BUS通讯控制 。

5.高压清静系统控制单位接纳CAN-BUS通讯显示清静报警等信号信息 。高压清静系统报警后，通过CAN-BUS通讯控制清静继电器事情，且高压无输出 。

6.实现高压电清静互锁、自锁、泄电�；ぁ⒏哐瓜低持兄沟仁笛� 。

7.BMS控制单位7寸彩屏显示器显示电池电压、电流、温度、高压泄电等状态真实信号 。

8.锂电池及清静治理系统：动力电池参数举行实时监控、故障诊断、SOC估算、短路�；ぁ⒕导觳狻⒊浞诺缈刂啤⑵胶獾裙π�，并通过CAN总线的方法与带CAN通讯的车载充电机举行信息交互 。

9.面板接纳4mm厚铝塑板，立式装置面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观比照图板和实物，熟悉和剖析系统的事情原理 。

10.面板上装置有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等 。

11.装置故障模拟系统，能实现低压电路系统故障设置及诊断扫除，可设置常见故障的设置及审核故障点12个 。

12.装备框架接纳40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐侵蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,耐久耐用不生锈，带4个带自锁装置万向脚轮，便于移动 。

13.配套实训(实验)指导书等教学资料，包括事情原理、实训项目、故障设置及剖析等要点说明 。

14.装置清静�；ぷ爸茫杭蓖？亍⒒凳降缭醋芸亍⑽蘅亍⒆课环阑け；ふ帧⒏哐骨寰卜阑ぷ爸糜胫已蕴嵝� 。

三、手艺规格

1.形状尺寸（mm）：1500×700×1700(长×宽×高)

2.面板形状尺寸（mm）：1448×940mm（长*宽）

3.移动脚轮：100*60mm

4.事情温度：-40℃～+50℃

5.电池：磷酸铁锂离子动力电池组48V20AH带充电机(单体电池3.2V20AH，16串)

6.电池组治理系统（BMS）：带CAN通讯

7.动力电池包显示屏：7寸触摸屏

8.高压大电流继电器：线圈电压：12VDC,额定事情电压：1000VDC,额定电流：400A 。

9.模拟高压电源：48V

四、实验项目

1.电动车高压�；ぴ硎笛�
2.高压电路泄电�；し抡嬖�
3.高压蓄电池拆装维修实验
4.高压电路维修操作仿真实验等

5.新能源汽车高压清静系统认知；
6.新能源汽车高压清静系统基本控制原理与事情历程实训；
7.新能源汽车高压线路的高压互锁基本控制原理与事情历程验证实训；
8.新能源汽车整车高压区认知实训 。

9.新能源汽车高压系统中止与磨练实训 。

五、设置清单

电动汽车磷酸铁锂电池(带CAN-BUS通讯与电池治理器，带维修塞�？�/绝缘检测�？�)、7寸动力电池包触摸显示屏、放电指示灯、燃烧开关、模拟泄电开关、车载充电器(带CAN-BUS通讯)、国标充电枪与插座（带CC，CP信号）、电池高压清静治理系统（带CAN-BUS通讯）、霍尔式电撒播感器、高压配电箱（带继电器与包管丝�？椋�直流接触器（包括充电继电器、总正继电器、总负继电器、预充继电器）、DC-DC转换器、辅助蓄电池（12V45AH）、一体化全铝合金型材搭建的移动台架（1500×700×1700mm 带自锁脚轮装置，带装置检测端子的原理面板，面板1448×940mm）、装备操作说明书 。

六.★配套用电清静与触电抢救仿真教学软件(现场演示) 。

一、产品概述

本产品依据中华人民共和国劳动和劳动清静行业标准（LD/T81.2－2006）《“维修电工”职业手艺实训和判断装备手艺规范》与教育部有关专业教学纲要而设计研制 。包括电工起源知识（电工基础、电工仪表使用、导线清静毗连、清静用电工具、清静用电标记），触电抢救（触电的方法、清静防护步伐、接地与接零�；�、人工呼吸，心肺苏醒等抢救要领），危害扫除（灭火器类型、灭火器的使用），电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子手艺）等4大�？�，15个实训单位，72个实训项目，接纳3D虚拟仿真手艺展示 。软件以手艺为焦点，操作办法为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、历程性、交互性和无邪性于一身，性价比极高 。为职业教育与手艺实训、判断信息化、现代化提供了富厚的教学资源 。

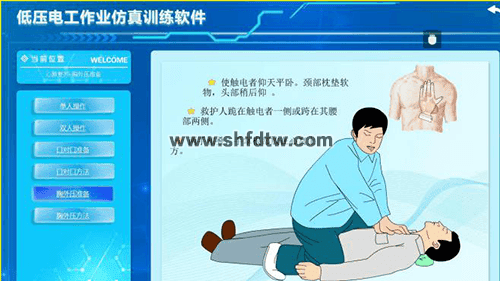

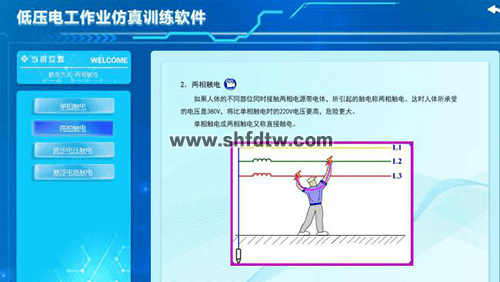

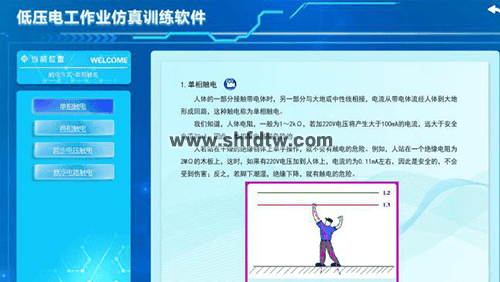

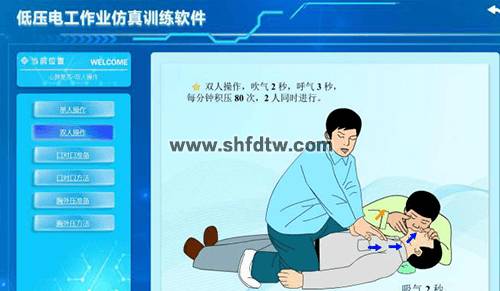

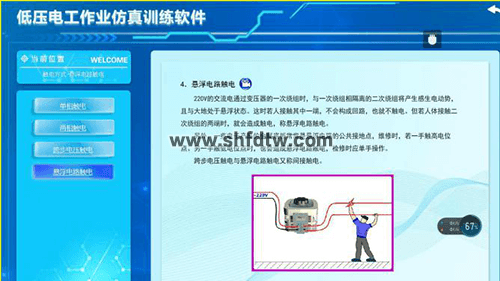

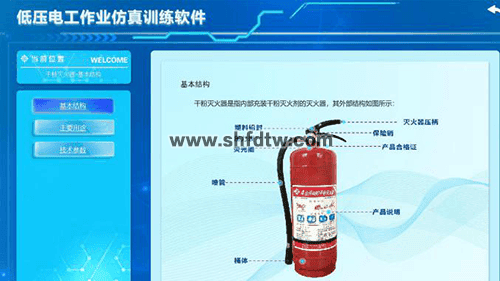

二、软件界面部分示例截图

9001cc金沙以诚为本(中国)有限公司官网9001cc金沙以诚为本(中国)有限公司官网9001cc金沙以诚为本(中国)有限公司官网9001cc金沙以诚为本(中国)有限公司官网9001cc金沙以诚为本(中国)有限公司官网9001cc金沙以诚为本(中国)有限公司官网

三、虚拟仿真实训项目

1.触电与抢救

一级

二级

三级

触电抢救

触电方法

单相触电

两相触电

跨步电压触电

悬浮电路触电

防护步伐

预防直接触电

预防间接触电

小我私家防护用品使用

接地与接零

�；そ拥�

�；そ恿�

心肺苏醒

单人操作

双人操作

口对口准备

口对口要领

胸外准备

胸外压要领

2.危害扫除

一级

二级

三级

内容

危害扫除

灭火器类型

概述

概述

干粉灭火器

基本结构、主要用途、手艺参数

水型灭火器

基本结构、主要用途、手艺参数、注重事项

二氧化碳泡沫灭火器

基本结构、主要用途、手艺参数

泡沫灭火器

基本结构、主要用途

七氟丙烷灭火器

基本结构、主要用途、手艺参数

灭火器使用

干粉灭火器

外部结构、使用要领

水型灭火器

外部结构、使用要领

二氧化碳泡沫灭火器

外部结构、使用要领

泡沫灭火器

外部结构、使用要领

七氟丙烷灭火器

外部结构、使用要领
