ZD6转辙机实训演练平台
- [产品分类]：都会轨道交通地铁实训
- [规格型号]：TW-CGT16
- [产品价钱]：询价
- [参数下载]：
- [联系电话]：021-55884002
- [QQ]：
- [微信]：
- 已有 2784 人关注该产品
产品详情
ZD6转辙机实训演练平台

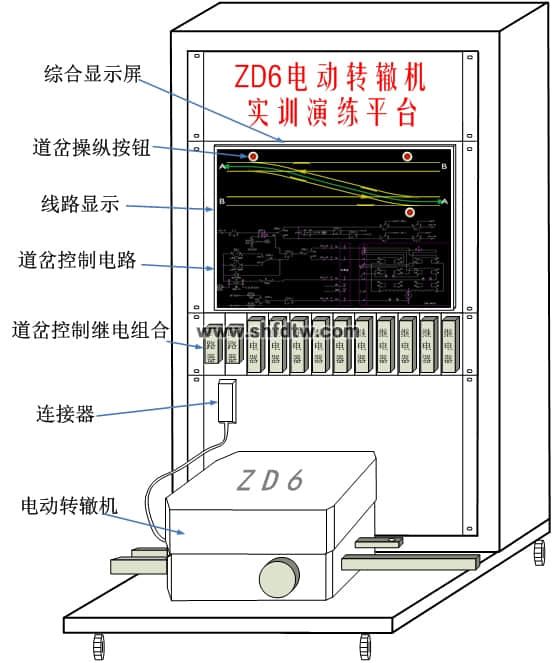

ZD6转辙机实训演练平台由信号组合柜、道岔控制组合板、信号继电器、ZD6电动转辙机、线路及控制电路状态显示盘算机、显示屏、多路数字量驱动收罗� ？椤�24V电源� ？椤⒅绷�220V道岔行动电源、断路器、练功平台车等装备组成 。装备外观结构如下图所示 。

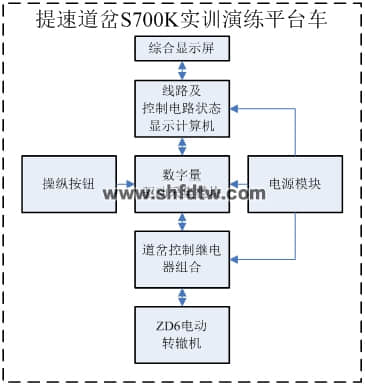

ZD6转辙机实训演练平台通过道岔使用按钮接通道岔控制电路，控制ZD6转辙机的定、反位的行动 。在接通道岔启动电路时、转辙机转换到响应的位置并给出定/反位体现体现后，在综合显示屏上显示继电器线圈和接点状态，并连通响应的体现电路，点亮对应的体现灯 。当转辙机不到位或故障时，给出响应提醒 。此练功平台能使学员在较小的室内空间内抵达身临其境的感受 。同时通过道岔控制电路的实时显示，直观的反应电路的行动情形，从而抵达通例现场教学无法抵达的效果 。平台各部件间接口如下图所示：
该情形还能举行道岔组合配线、导通试验、ZD6转辙机结构培训和教学 。
辙机实训演练平台详细清单如下表所示 。
|
序号 |
装备名称 |
规格 |
单位 |
数目 |
|
1 |
信号组合柜 |
定制，且需切合铁标要求 |
台 |
1 |
|
2 |
信号继电器 |
ZD6转辙机控制订型组合继电器 |
个 |
10 |
|
3 |
转辙机 |
ZD6电动转辙机 |
台 |
1 |
|
4 |
线路及控制电路状态显示盘算机 |
定制 |
台 |
1 |
|
5 |
综合显示屏 |
高区分率显示器 |
台 |
1 |
|
6 |
数字量驱动收罗� ？� |
多路输入输出 |
套 |
1 |
|
7 |
24V电源� ？� |
供应信号继电器 |
台 |
1 |
|
8 |
直流220V道岔行动电源 |
ZD6转辙机行动 |
台 |
1 |
|
9 |
断路器 |
|
|
4 |
|
10 |
练功平台车 |
定制 |
台 |
1 |
|
11 |
行动杆与体现杆间连杆 |
|
套 |
1 |
|
13 |
继电器座、盲板、机柜装置辅件 |
|
套 |
1 |
|
14 |
机柜配线（含毗连器和电缆、配线等） |
|
套 |
1 |
