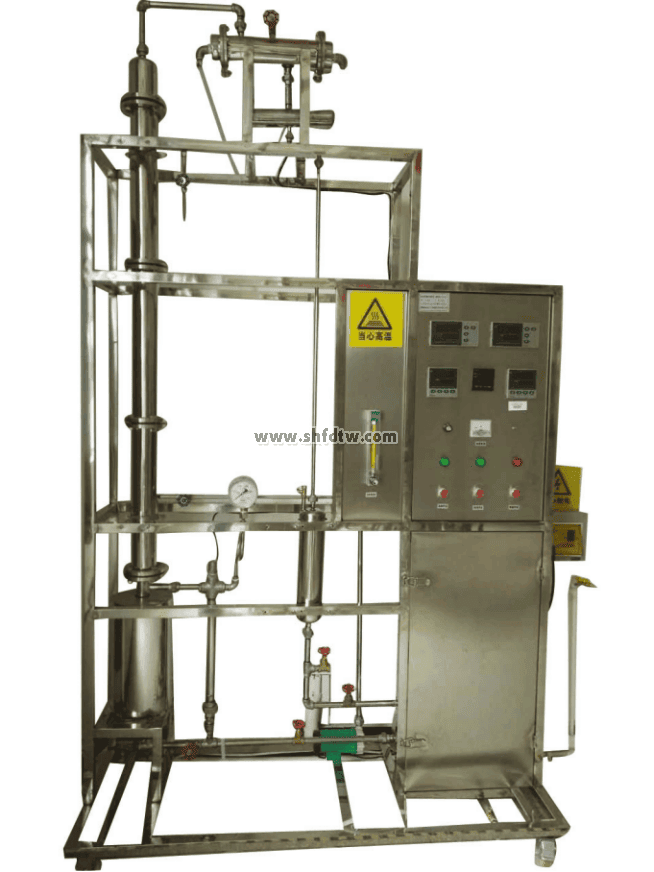

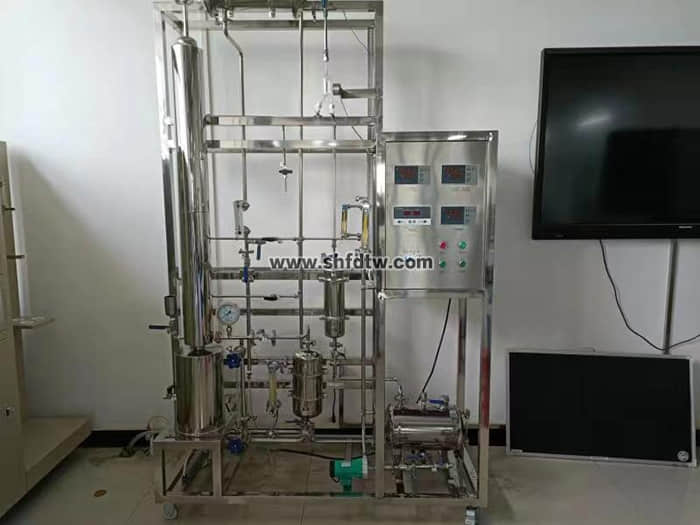

TW-HY121填料塔精馏实验装置

9001cc金沙以诚为本(中国)有限公司官网

装置特点

1、整个装置雅观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的看法。
3、装备整体为自行式框架结构，并装置有禁锢脚，便于系统的拆卸磨练和搬运。
4、塔主体、冷凝器和储槽均接纳304不锈钢制造，工艺细腻，制作优异。
5、进料液与塔釜残液换热，实现废热再使用，体现精馏历程充分使用热能的工程化看法。
6、手动和自动方法准确控制回流比，可实现全回流和部分回流操作。
7、接纳结构上的巧妙设计控制塔釜液位，以阻止电加热器干烧。
8、整套装备除去特殊质料外均接纳工业用304不锈钢制造，所有装备均举行细腻抛光处置惩罚，体现了整个装置的工艺完善性。
9、装置设计可360度视察，实现全方位教学与实验。

装置功效
1、相识填料精馏塔及其隶属装备的基本结构，掌握精馏历程的基本操作要领。
2、学会判断系统抵达稳固的要领，掌握测定塔顶、塔釜溶液浓度的实验要领。
3、掌握回流比的调理要领，研究回流比对精馏塔疏散效率的影响。

设计参数
常压操作。
上升蒸汽量：2L/h。
回流比：4--∞。
塔顶浓度≥80%

公用设施
水：装置需冷却水，自来水通过装置接口及转子流量计进入塔顶的冷凝器后倾轧。
电：电压AC220V，功率2.0KW，标准单相三线制。每个实验室需设置1~2个接所在（清静地及信号地）。
实验物料：乙醇—水，外配装备：阿贝折光仪、超等恒温器、乙醇（用户自配）。

主要装备
304不锈钢塔体：φ50×1300mm，可调理进料位置，每段塔节都设有进料口和取样口，内装规整的φ3*3拉西环填料。
304不锈钢再沸器：再沸器直接置于精馏塔下部，接纳不锈钢制作，内置电加热管加热。总加热功率2000W，可调；分两组，各1000W，两组接纳先进的温控仪表自动控制，肩负精馏塔的温度控制调理。
不锈钢冷凝器：冷凝器壳体接纳304不锈钢制作�；蝗裙芙幽纱刃式细叩耐苤谱�，管径φ12mm、壁厚1mm，换热面积0.028m2。冷凝器下部与精馏塔体直接相连，以镌汰热损失。
304不锈钢进料罐：容积约15L，304不锈钢出料罐：容积约5L。
MP-20RM防腐型磁力泵，流量40L/h、扬程2.5m、输入功率30W，举行一连精馏实验时可通过加料出口阀、流量计向精馏塔加料。进料量：2.5-25L/h。
温度传感器：Pt100铂电阻，显示精度0.1℃，插入长度可调解，直径φ3mm，检测精馏塔塔底、塔体及塔顶温度。
回流系统：由2个24V电磁阀和时间继电器控制回流比。
热电偶温度传感器：0—100℃（8支）。
宇电AI704多路温度显示仪。
宇电AI518温度控制仪。
宇电AI501H回流比控制显示仪。
电器：接触器、开关、泄电�；た掌�。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜：测控、电器装备在实验架上。

304不锈钢材质框架1600*550*1600mm(长×宽×高)，带脚轮及禁锢脚。

测控组成

变量	检测机构	显示机构	执行机构
进料流量	磁力泵	转子流量计	手动调理
回流比	回流比继电器	回流比控制显示仪	手动
液体温度	Pt100铂电阻	数字温度仪表	无
塔釜温度	Pt100铂电阻	数字温度控制仪	固态调压�？�
