工程制图实验室成套装备(单人座)
- [产品分类]：工程制图实验室
- [规格型号]：A5005
- [产品价钱]：1100.00
- [参数下载]：
- [联系电话]：021-55884002
- [QQ]：
- [微信]：
- 已有 44408 人关注该产品
产品详情

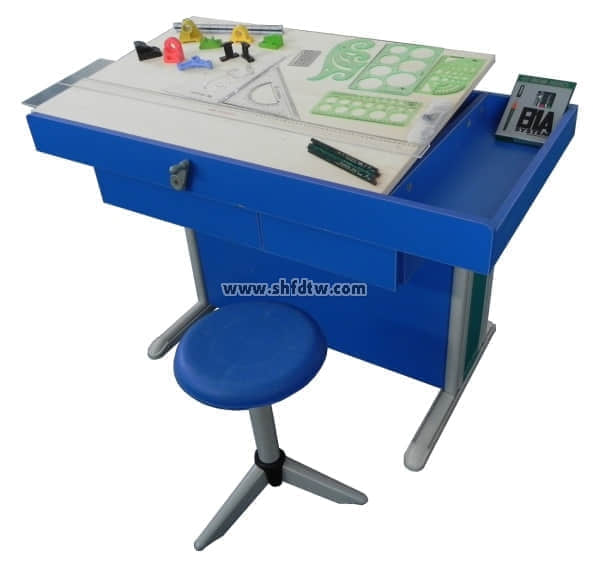

工程制图实验室成套装备(单人座)
工程制图课是工程界的语言，上海9001cc金沙以诚为本教学工程制图是理工科主要的手艺基础课。怎样更快地作育学生的空间头脑能力，更有用地掌握绘图基本功，这是宽巨匠生多年愿望。9001cc金沙以诚为本制图课堂配套系列，可以创立一个理想的、清新的制图情形与学习气氛，有利于教学妄想的顺遂实验与教学质量的提高。本系列包括：学生制图桌、西席演示台、高亮度投影仪运动转椅及西席桌。其中学生制图桌经由多年的刷新，现具有适用利便，配备齐全，轻盈大方，结实耐用、拆装利便等特点。学生桌可调理斜角、工具下面抽屉供下学习资料工具书等。西席用的演示桌，除上课时供操作投影仪使用外，主要用于向导学生时现场修正作业及树模教学之用。
本工程制图装备经推出后，改变了以往上下课搬图板或绘图没有图板，在睡房随处画等征象，提高了绘图效率，改善了图面质量，周全提高教学质量。本系列教学装备不但适用于制图教学，也同样适用于继课程的设计及结业设计。关于非机，非土类专业，使用2号以下的图幅，可选用小号制图桌，这样占地面积响应减小，附件也适当镌汰。本系列制图适用于大中专技校以及种种职业学校外，各设计科研单位及工厂企业的手艺部分均可使用或稍加刷新后使用。
制图室成套装备是我公司新开发的工程制图室产品，制图桌脚接纳彩色塑钢制作，是一套较量完整、适用、理想的绘图装备。本工程制图室本着“突出应用，效劳于专业”为综旨，课程精化教学内容，完善教学手段，以作育学生识读和绘制工程图样能力为焦点，在理论知识适度的基础上，突出实践教学环节。
制图桌是使用“四杆演变机构”举行升降，实现快速、无级调理图板的倾斜角度。该机构的框架由不锈钢方管氩焊而成，传动部分接纳模具成型或机加工电镀件。它具有传动无邪、使用利便、雅观结实等特点。本系列教学装备经使用后，深受宽巨匠生接待，大大提高了绘图效率，周全提高教学质量。
用料规范及特点
本桌是凭证制图课学习的要求设计的,切合人体工程学,设计新颖,稳固可靠,功效齐全.板面高度具有0-150mm规模可调,台面下的抽屉可放文具,资料等.转下手柄即可调理面板倾角,传动部分为尼龙材质的螺旋传动,面板下面有合金框条支持。
结构先容
钢木结构桌体质料选用16mm厚优质双贴面三聚胺板,桌体板截面选用优质PVC封边,经由自动封边机加热180摄氏度胶封。桌体下部为左右双方为钢质支持架毗连，结实雅观； 绘图板为高级90*60mm一号绘图板；凳子为钢塑结构圆凳；
主要手艺参数
三聚氢胺(刨花)板：16mm厚优质刨花板，三聚氢胺贴面，切合绿色环保E1级标准。
特点：色泽鲜明，硬度大，耐磨，耐热性好。耐化学药品性能好，能对抗一样平常的酸、碱、油脂及酒精等溶剂的磨蚀。外貌平滑光洁，容易维护洗濯。
封边处置惩罚：台湾硕泰公司生产的优质封边条封边，环保胶水。
塑钢升降凳：PVC座面，钢管身 ;管身钢材厚度：1mm烤漆处置惩罚；凳面厚6mm,底坐三锥形设计,平稳牢靠。整体高度45cm。
本公司提供的工程制图实验室装备，按以下设置发货：
学生桌设置： 规格110×62×73cm
|
序号
|
名称
|
序号
|
名称
|
|
1
|
90cm丁字尺
|
9
|
大圆弧模板
|
|
2
|
90×60cm一号绘图板
|
10
|
不锈钢多用擦图片
|
|
3
|
细密绘图仪器（5件一套）
|
11
|
画圆模板
|
|
4
|
25cm曲线板
|
12
|
绘图铅笔（5支一套）
|
|
5
|
30cm多用斜角三角板
|
13
|
81A绘图笔
|
|
6
|
美工刀
|
14
|
学生凳 |
|
7
|
三棱比例尺
|
|
|
|
8
|
多功效模板
|
|
|
先生桌设置： 规格153×90×80cm
|
序号
|
名称
|
序号
|
名称
|
|
1
|
120cm丁字尺
|
11
|
美工刀
|
|
2
|
120×90cm零号图板
|
12
|
三棱比例尺
|
|
3
|
细密绘图仪器（12件一套）
|
13
|
多功效模板
|
|
4
|
高亮度誊写投影（1台）
|
14
|
圆弧模板
|
|
5
|
投影薄膜（一盒）
|
15
|
不锈钢多用擦图片
|
|
6
|
银幕（一幅）
|
16
|
画圆模板
|
|
7
|
制图基本手艺挂图（一套16张）
|
17
|
绘图铅笔（5支一套）
|
|
8
|
滑动转椅（一张）
|
18
|
81A绘图笔
|
|
9
|
25cm曲线板
|
19
|
速成制图小模子（55件一套）
|
|
10
|
30cm多用斜角三角板
|
|
|
本系列还附有制图基本手艺挂图16张，可贴在课堂内，随时供学生寓目。
工程制图16张挂图内容
1、三角板和丁字尺配适用法
2、标注尺寸的三要素、尺寸界线和尺寸线的画法
3、分规的使用
4、图板和丁字尺
5、丁字尺的用法
6、虚线的画法
7、尺寸线终端画法
8、两块三角板配合使用
9、长仿宋体字列
10、用丁字尺、三角板配合，作圆的内接、外切正六边形
11、字母、数字实例
12、圆规的使用要领
13、铅笔的磨削
14、圆规用铅芯形状
15、角度试分法、用半径六中分圆周
16、图线及部分应用
主要功效：1、桌面可调理倾角、桌子侧面折叠板掀开可安排仪器、工具，下面抽屉供下学习资料、工具书等。
基本速成制图模子
基本速成制图模子是凭证劳动出书社和机械工业出书社《机械制图》专业课本精选具有代表性的种种机械零(部)件图样制成配有立体图(剖视图)的标准模子。
基本速成制图模子实践性较强，是作育学生使用投影法基来源理，作育熟悉图解并剖析空间几何问题的知识，提高学生空间想象和形象头脑以及绘制和阅读零、部件等图样的综合能力。该产品具有显着的代表性和经济性，是学生入手一份不可多得的适用性制图模子。
外盒尺寸：265×225×65mm
