多功效单片机开发系统实验箱

9001cc金沙以诚为本(中国)有限公司官网

[产品分类]：实验箱系列: [规格型号]：TW-X54
[产品价钱]：询价: [参数下载]：
[联系电话]：021-55884002: [QQ]：; [微信]：
已有 40153 人关注该产品

产品视频

产品详情

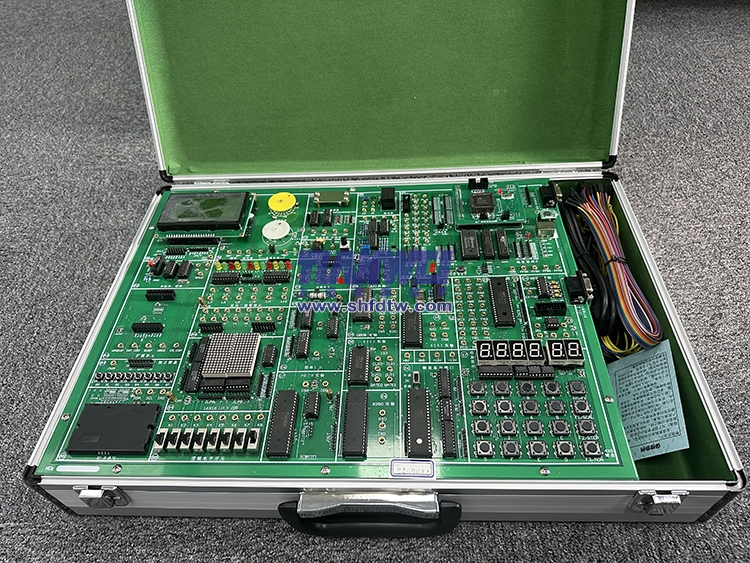

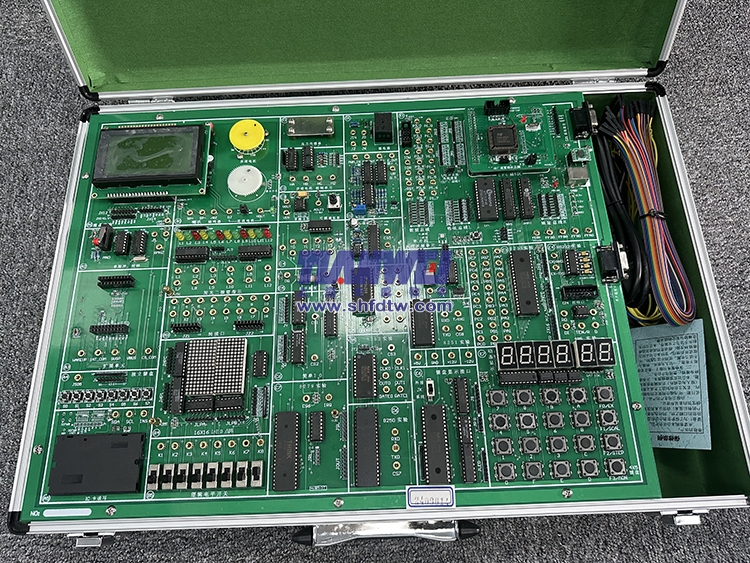

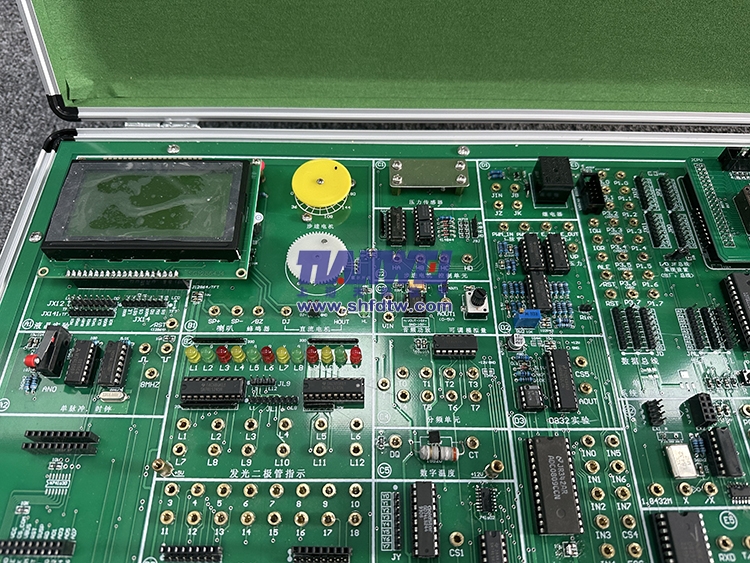

TW-X54多功效单片机开发系统实验箱

一、系统简介
TW-X54多功效单片机实验开发系统是《MCS-51单片机原理与接口》《C8051嵌入式单片机控制手艺》《自动化控制》《CPLD/FPGA手艺》等课程教学的配套实验装备。以小系统、多功效、易扩展为设计头脑，系统的地点总线、数据总线、控制总线所有引出，对用户开放，并留有扩展单位（区），这样学�？梢源有枰龇�，无邪选配种种扩展�？�，为种种院校的教学实验、课程设计、结业设计提供了优异的实验开发情形，也是科研、开发事情者的得力助手。
9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

二、系统组成：

9001cc金沙以诚为本(中国)有限公司官网

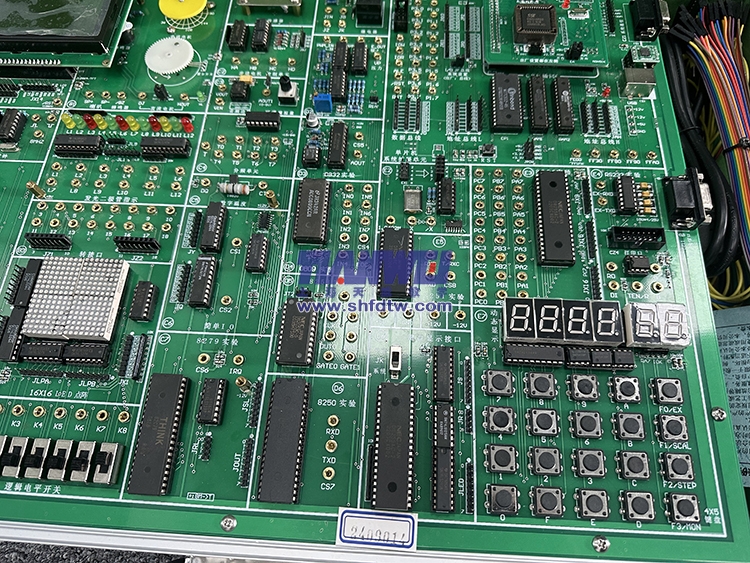

（1）硬件：

1	用户CPU（AT89S52），带仿真接口	21	I/O口扩展�？椋�74LS244、74LS273）
2	ISP在线编程接口，标配ISP下载线和软件	22	蜂鸣器�？�
3	单片机所有IO口，数据、地点线，及译码地点区	23	射极追随器实验�？�
4	译码、锁存单位（由CPLD芯片1016设计）	24	红外�？匚帐笛槟？椋ㄅ浜焱庖？仄鳎�
5	扩展ROM（64K）、扩展RAM（32K）	25	单脉冲与牢靠时钟�？�
6	扩展�？榍�USB、网卡、CAN总线等）	26	DS18B20数字温度传感器�？�
7	RS232串行通讯口	27	DAC0832数模转换�？�
8	8251实验�？�	28	模拟温度传感器实验�？�
9	8253实验�？�	29	压力传感器实验�？�
10	8279实验�？�	30	ADC0809模数转换�？�
11	8255实验�？�	31	12864 LCD液晶显示�？椋ǹ苫�162 LCD�？椋�
12	六位动态数码管实验�？�	32	PWM转换�？�
13	4*6矩阵键盘�？�	33	LM386音频功放�？�
14	8155实验�？�	34	继电器�？�
15	8位LED发光二极管输出�？�	35	RS485通讯�？�
16	8位开关量输入�？�	36	直流电机�？椋ù舳衅�，可实现闭环调速）
17	8250实验�？�	37	四相步进电机�？椋ù缏罚�
18	16*16点阵实验�？�	38	接触式IC卡实验�？椋ū昱湟豢�IC卡）
19	可调电压�？�	39	标配超强Keil51仿真器（USB接口）
20	直流电源�？椋ㄌ峁�+5V、+12V、-12V、GND）	40	配套附件实验接插线，排线，IC卡，红外�？仄�，USB线，说明书，光盘资料(含详实的实验代码C与汇编程序)。

9001cc金沙以诚为本(中国)有限公司官网

（2）软件和程序：
系统设置98/2000/XP//WIN7等操作平台的单片机仿真调试软件KEILC51 UV2 调试情形，支持汇编、C51语言编译、调试；单片机ISP在线下载软件；串口调试助手；取模软件等；随光盘配有所有的实验源程序和电子版实验指导书。
（3）电气性能与尺寸重量：

序号	电气性能与尺寸重量
1	输入电源：AC 220V±10% 50HZ
2	输出电源：DC +5V/3A、+12V/0.5A、-12V/0.5A
3	事情情形：温度-10~+40摄氏度相对湿度<85%（25摄氏度）海拔<4000m
4	装置容量：<0.5 KVA
5	重量：约5 KG
6	形状尺寸：520330140mm
7	清静�；ぃ壕哂卸搪繁；ぁ⒆曰指垂π�，清静切合国家标准
8	箱体质料：接纳轻盈铝合金框架木箱作为实验仪机箱，雅观大方，结实耐用。

三、系统主要特点

（1）仿真器：系统标配有USB接口仿真器或选配和其它型号仿真器。

1、仿真器是现在偕行业功效完整，性能稳固，手艺先进的全USB接口仿真器。兼容KEILC51 UV2 调试情形支持单步、断点、随时可审查寄存器、变量、IO、内存内容。支持夭折功效可仿真种种51指令兼容单片机，ATMEL、WINBOND、INTEL、SST、ST等等。

2、不占资源，无限制真实仿真（32个IO、串口、T2可完全单步仿真），真实仿真32条IO脚，包括恣意使用P30和P31口。

3、 USB接口，无需外接电源和串口，即插即用，台式电脑、无串口的条记本均适用。三CPU设计，接纳仿真芯片＋监控芯片＋USB芯片结构，在仿真状态下仿真芯片被完全冻结，可以100%重现CPU所有特征，即总线I/O口。

4、下载仿真通讯急速115200BPS，也是KEIL支持的高速率,相比以前版本提高一个数目级(10倍以上)，单步运行如飞。

（2）ISP在线下载：实验系统配有ISP在线下载接口，并标配USB接口下载电缆线，可直接烧录AT89S5X单片机和AVR单片机。

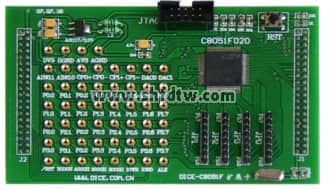

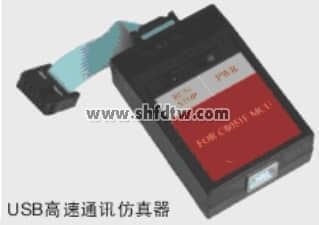

（3）支持C8051F 单片机（SOC）扩展：选配C8051F扩展板和仿真器， USB高速通讯仿真器，通过4脚的JTAG接口可以举行非侵入式、全速的在线系统调试、仿真；集成开发情形支持Silicon Labs IDE和KEIL C软件。

1、CPU:C8051F020。

2、22.1184MHz晶振。

3、标准JTAG接口，支持硬件仿真。

4、外部复位电路。

5、所有IO口均引出并加清晰标注。

6、可以与TW-210K实验箱团结，实现超多外围功效。

9001cc金沙以诚为本(中国)有限公司官网

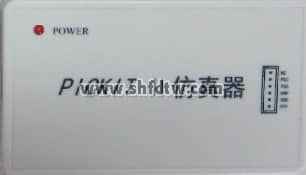

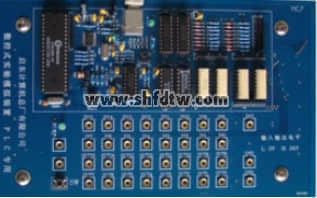

（4）支持PIC单片机扩展：

通过选配件PIC�？榭墒迪諴IC单片机功效

1、CPU：PIC16F877A

2、4MHz晶振

3、标准6针ICSP接口，可以单片机举行编程与仿真。

4、所有IO口均引出。

5、外部复位电路。

6、可以与TW-210K实验箱团结，实现超多外围功效。

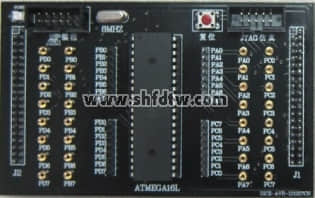

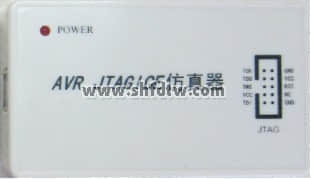

（5）支持AVR单片机扩展：

通过选配件AVR�？榭墒迪諥VR单片机功效

1、CPU:ATMEGA16。

2、8MHz晶振。

3、标准ISP下载接口。

4、外部复位电路。

5、标准JTAG接口，支持硬件仿真。

6、所有IO口均引出并加清晰标注。

7、可以与TW-210K实验箱团结，实现超多外围功效。

9001cc金沙以诚为本(中国)有限公司官网

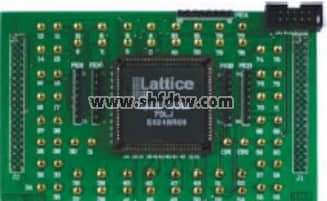

（6）支持EDA(CPLD/FPGA)开发：通过选配EDA扩展卡（标配并口JTAG下载线），实现CPLD/FPGA的实验、学习和开发，并和单片机系总共用硬件资源。

（7）实验开放性：实验电路单位尽可能自力开放,如开放式键盘, 开放式显示器,开放式串口等,为顺应多种方法实验提供可能。

（8）二次开发：系统将地点总线、数据总线、控制总线所有引出，主机板留有扩展单位，通过单片机仿真器调试用户系统。

（9）在线下载：实验系统配有ISP在线下载接口，可直接烧录AT89S5X单片机。

（10）二种事情方法：一是联PC机运行，在与上位软件联机的状态下，实现种种调试和行运的操作；二是脱机运行，系统配有治理监控，在无仿真器状态下，系统自动切换到脱机治理状态，用户可轻松挪用EPROM中的实验程序完成实验。

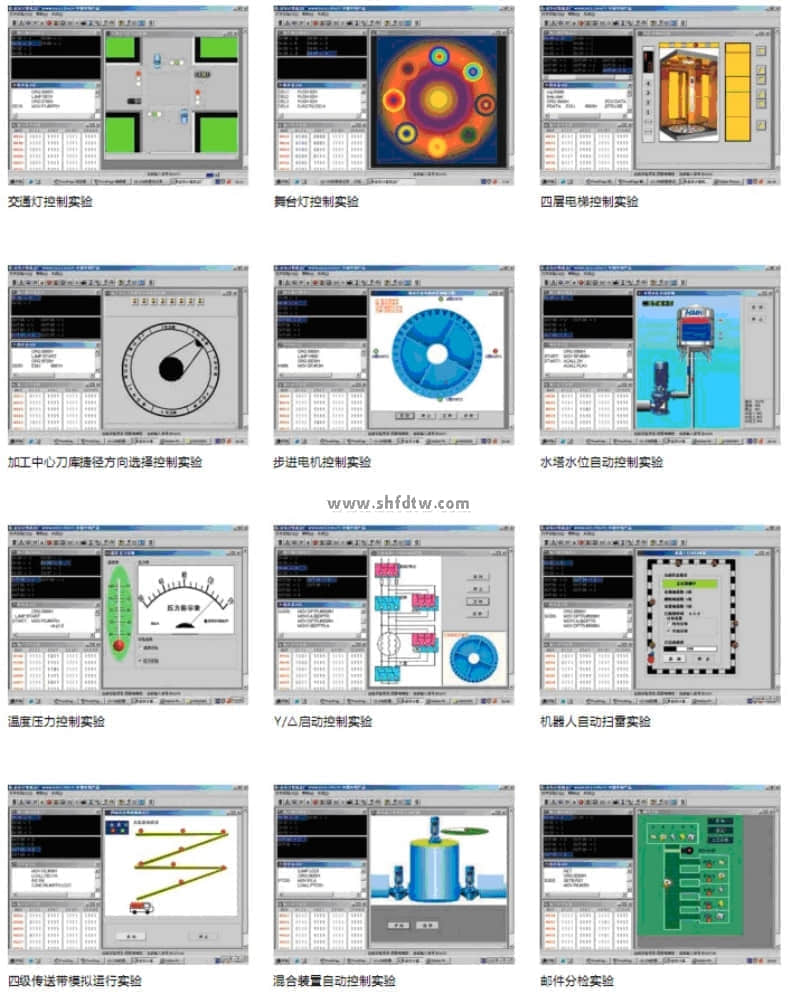

(11) 可选配DAQ数控式立异实验平台

DAQ数控式立异实验平台，是将一些重大的例如交通灯控制系统、四层电梯控制系统、刀库捷径选择等实验通过目今盛行的二维动画手艺制作出来，借助PC要资源，仿真实物的控制系统。通过USB接口电路，实现CPU（单片机）对虚拟被控工具的控制和双向通讯。该实验平台形象生动、可操作性强、可实现重大的闭环控制，大大提高学生的学习兴趣和立异头脑。与古板的实物模子相比：性价比极高、无需后续的保养和维修、使用清静利便。现在该立异实验平台有15个典范的系统实验。

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

四、实验项目

软件实验（标配）
1. 清零程序	2. 测字程序
3. 拼字程序	4. 数据区传送子程序
5. 数据排序实验	6. 查找相同数据个数
7. 无符号双字节快速乘办法程序	8. 多分支程序
9. 脉冲计数实验	10. 电脑时钟实验
硬件实验（标配）
11. P1口亮灯实验	12. P1口转弯灯实验
13. P3.3口输入，P1口输出实验	14. 工业顺序控制实验
15. 8255 A、B、C口输出方波实验	16. 8255 PA口控制PB口
17. 8255控制交通灯	18. 简朴I/O扩展实验
19. A/D0809转换实验	20. D/A0832转换实验
21. 8279键盘显示实验	22. 通用打印机实验（自配）
23. 微型打印机打印实验（自配）	24. I2C贮存卡读写实验
25. 继电器控制实验	26. 步进电机控制实验
27. 8253方波实验	28. 小直流电机闭环调速实验
29. 16*16 LED点阵显示实验	30. 128*64　LCD液晶屏显示实验
31. 8250可编程异步通讯接口实验	32. 8251可编程通讯接口实验
33. 单片机RS232/485串行发送实验	34. 单片机RS232/485串行吸收实验
35. 单片机RS232/485与PC机通讯实验	36. DS18B20单总线温度丈量实验
37. 红外线�？厥辗⑹笛�	38. 温度传感器实验
39. 压力传感器实验	40. PWM脉冲宽度调制实验
41. 电子音乐演奏实验	42. 8155�？�实验
43. 射极追随器实验
数控式立异实验平台（选配）（设置上位机仿真软件，1卡即可完成以下实验）
44. 机械人扫地雷实验（闭环实验）	45. 刀库捷径选择实验（闭环实验）
46. 四层电梯实验（闭环实验）	47. 四级传送带实验（闭环实验）
48. 邮件分拣实验（闭环实验）	49. 水塔水位控制实验（闭环实验）
50. 交流电机Y/△起动实验（闭环实验）	51. 交通讯号灯实验（开环实验）
52. 步进电机实验（开环实验）	53. 舞台灯实验（开环实验）
54. LED数码管显示实验（开环实验）	55. 液体混淆装置实验（开环实验）
56. 八通道逻辑剖析实验（开环实验）	57. 温度压力实验（开环实验）
58. 连线自检实验（开环实验）
硬件实验（选配）
59. USB2.0通讯实验	60. CAN总线通讯接口实验
61. 以太网TCP/IP协议接口实验

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

五、选配件先容：（以下部分为选配价钱另算）

DAQ数控式立异实验平台 1100元

CPLD扩展�？椋�1032E）FPGA扩展�？�(EP1K30)（设置并行下载电缆）590元

C8051F020单片机扩展�？� 680元

EC5 USB接口仿真器 （设置USB下载电缆） 290元

AVR单片机扩展�？� (CPU型号:ATMEGA16L) 590元

AVR仿真器 660元

PIC单片机扩展�？�

(CPU型号:PIC16F877A) 580元

PIC仿真器 680元

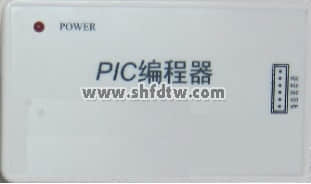

PIC编程器 450元

USB2.0通讯�？� 290元

以太网TCP/IP协议接口�？� 290元

CAN总线通讯接口�？� 290元

六、单片机实训包�？椋ㄑ∨洌�

序号	实训包名称	配件		说明	单价
		配件名称	数目
1	可燃气体报警仪	51单片机系统	1	使用可燃气体传感器，调理电路举行信号调理，单片机凭证信号举行报警。	700元
		可燃气体检测�？�	1
		配件、手艺资料	1
2	流量液位检测自动供水（带红外�？兀�	51单片机系统	1	单片机实时检测并在LED上实时显示水流量信息，同时凭证液位情形，控制水泵举行自动供水控制，水流量可手动举行调理。系统带红外�？叵低�。	1500元
		透明供水系统模子	1
		水泵	1
		流量检测系统	1
		液位检测系统	1
		红外�？仄�	1
		配件、手艺资料	1
3	超声波倒车雷达	51单片机系统	1个	使用一对超声波传感器，单片机凭证发射与吸收超声波信号的时间差来盘算距离，带温度赔偿，效果用数码管显示	700元
		超声波测距�？�	1个
		显示�？�	1个
		配件、手艺资料	1份
4	情形测试仪	51单片机系统	1个	使用温度、湿度、光强传感器，丈量情形温度和湿度及光线明暗	700元
		情形测试�？�	1个
		键盘显示�？�	1个
		配件、手艺资料	1份
5	出租车计价器	51单片机系统	1个	直流电机模拟车轮，用霍尔传感器测里程，用LCD显示里程、单价、总价、等信息	700元
		液晶显示�？�	1个
		直流电机�？�	1个
		配件、手艺资料	1份
6	数字式多路温度收罗系统	51单片机系统	1个	对8组DS18B20同进举行温度收罗和显示	600元
		DS18B20�？�	1个
		键盘显示�？�	1个
		配件、手艺资料	1份
7	数据收罗系统	51单片机系统	1个	接纳AD转换器转换模拟信号，再通过单片机串口发送到PC机，PC机对收到的数据举行显示	550元
		数据收罗�？�	1个
		串行通讯�？�	1个
		配件、手艺资料	1份
8	交通灯控制系统	51单片机系统	1个	用LED发光二极管模拟交通灯，数码管显示倒计时秒数	550元
		交通灯�？�	1个
		显示�？�	1个
		配件、手艺资料	1份
9	直流、步进电机控制系统	51单片机系统	1个	PWM控制直流电机转速，并用霍尔传感器测速；步进电机正反转控制、速率控制	550元
		电机控制�？�	1个
		键盘显示�？�	1个
		配件、手艺资料	1份
10	公交车报站器	51单片机系统	1个	公交车报站，语音提醒，可举行语音录放控制	500元
		语音录放�？�	1个
		配件、手艺资料	1份
11	红外测温仪	单片机系统	1个	使用热释红外传感器，实现非接触丈量人体、物体温度，用数码管显示	750元
		红外测温�？�	1个
		键盘显示�？�	1个
		配件、手艺资料	1份
12	数字电子钟	51单片机系统	1个	年、月、日、星期、时、分、秒显示，程序中可设置初值	500元
		日历时钟�？�	1个
		键盘显示�？�	1个
		配件、手艺资料	1份
13	俄罗斯方块游戏	单片机系统	1个	单片机实现俄罗斯游戏，用LCD显示，键盘控制	700元
		液晶显示�？�	1个
		键盘显示�？�	1个
		配件、手艺资料	1份
14	电子称	51单片机系统	1个	丈量物体质量，用数码管显示，提供法码，量程500克	900元
		压力丈量�？�	1个
		键盘显示�？�	1个
		配件、手艺资料	1份
15	考勤机	51单片机系统	1个	IC卡应用于考勤机，身份识别	700元
		读卡器�？�	1个
		键盘显示�？�	1个
		配件、手艺资料	1份
16	U盘、SD卡读写器	U盘、SD卡读写�？�	1个	可读写U盘/SD卡，U盘/SD卡自配	550元
		配件、手艺资料	1份
17	MP3音乐播放器	MP3播放�？�	1个	可播放MP3音乐，并可自由更新MP3文件	550元
		配件、手艺资料	1份
18	无线语音传输系统	单片机系统	1个	无线数据传输�？槭迪质荽�，注：用户至少配两套系统才华完成传输功效	850元
		无线通讯�？�	1个
		配件、手艺资料	1份
19	基于CAN总线的汽车车窗控制	51单片机系统	1个	CAN总线方法通讯，控制车窗的开合（模拟），注：用户至少配两套系统才华完成传输功效	700元
		CAN通讯�？�	1个
		配件、手艺资料	1份
20	网络家电	51单片机系统	1个	通过以太网控制（模拟）空调的启动、阻止和设置	800元
		以太网通讯�？�	1 个
		配件、手艺资料	1份
21	GSM通讯系统	51单片机系统	1个	单片机控制GSM通讯�？槭迪肿远魏磐ɑ肮π�	1700元
		GSM网络通讯�？�	1 个
		配件、手艺资料	1份
22	GPS定位	51单片机系统	1个	单片机读取GPS�？樾藕牛菏奔洹⒕取⑽扯取⒑０巍⒁贫俾实�，用LCD显示	900元
		GPS�？�	1个
		液晶显示�？�	1个
		配件、手艺资料	1份
23	语音识别机械人	语音识别控制�？�	1个	单片机对语音举行识别，可以控制机械人前进、退却、左转、右转、舞蹈等行动	1300元
		机械人	1个
		机械人控制板	1个
		配件、手艺资料	1份
24	语音�？匦〕�	语音识别控制�？�	1个	单片机对语音举行识别，控制小车前进、退却、左转、右转等行动	1100元
		小车车体	1个
		小车驱动板	1个
		配件、手艺资料	1份
25	LED点阵显示屏	51单片机系统	1个	基于51单片机控制的多功效LED点阵显示屏，适合单片机实训中的项目教学，由64片88点阵LED�？樽槌�，可同时显示16个1616点阵的汉字。	1500元
		LED显示屏	1个
		配件、手艺资料	1份
26	酒精测试仪	51单片机系统	1个	基于单片机控制的酒精测试仪，可以检测气体中酒精乙醇浓度，单位mg/L；液晶实时显示酒精浓度数值和醉酒阈值；当丈量值＞醉酒阈值时报警并亮灯。	700元
		LCD显示�？�	1个
		酒精传感器�？�	1个
		配件、手艺资料	1份
27	智能小车机械人套件(豪华版)	焦点芯片：89C52, 可用汇编或者 C 语言编写指令，让机械人实现自己想要的功效，并且可以恣意改写指令获得新功效，自带在线下载功效.可以实现机械人避障碍，寻黑线等多种功效。是电子类专业机械人角逐和种种电子竞赛理想的学习套件			1500元
28	虚拟示波器和逻辑剖析仪套件	该套件可实现以下功效：示波器、逻辑分析仪、数字电压表、混淆信号示波器、数字信号爆发器、数据纪录仪、频率爆发器、频率计数器、脉冲计数器、PWM 控制器、I2C 控制器、远程控制器			850元
