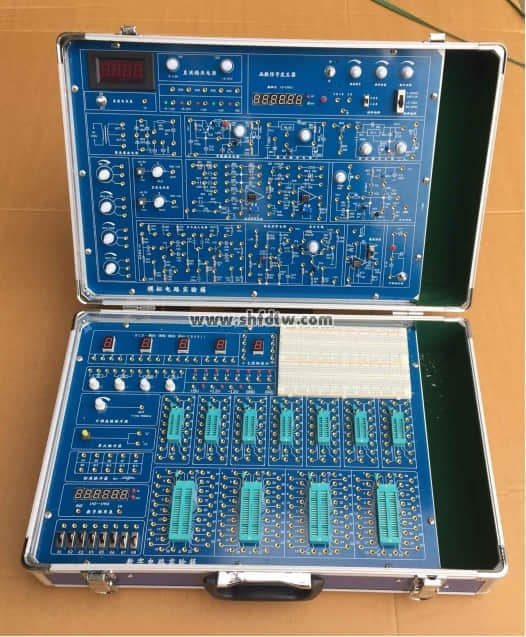

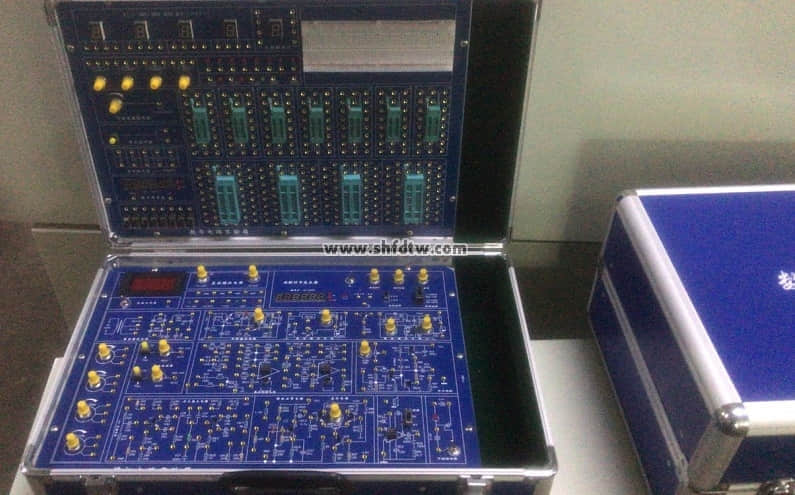

TW-X22型数模电综合实验箱

产品先容：

TW-X22型模拟电路、数字电路综合实验箱 ，由锁紧式插孔将引线引出 ，学生可凭证各实验项目自已下手搭建电路 ，有利于作育学生的头脑能力及下手能力 ，也增强了实验箱的适用性 ，设计豪华气派。

9001cc金沙以诚为本(中国)有限公司官网


主机提供了多种信号源；正面印刷字符连线 ，背面按装元器件 ，所有信号源频率计等电路所有由CPLD芯片和双面板组成 ，所有器件均选用优质产品 ，使整机的品质获得提高。由于元器件都装于背面,从而能有用的降低和阻止人为损坏的可能。

本机特点：使用利便,耐用 ，实验项目无邪 ，可利便做数字模拟种种实验。本学习机适用于高等院校及种种职业手艺学校的电子手艺类教学。

该实验箱的实验板正面接纳入口波纹漆为底 ，印有原理图及符号 ，装有响应元器件 ，增添了学生的感性熟悉 ，需要丈量及视察的部分 ，装有锁紧式接插件 ，使用直观、可靠 ，维修利便、简捷 ，实验电路接纳单位电路方法设计 ，每个单位电路以基本电路为主 ，再毗连不     同的元件为该电路参数或通过差别的单位电路组合,完成差别的实验要求。该箱由一体形铅合金型材制成 ，色泽造型雅致气派,箱体牢靠可靠,稳固形 ，重量轻,绝缘清静性能好,开关箱盖利便可靠 ， 外型雅观。

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

☆数字电路实验�？椋�

（1）电源 ：交流输入：220V±10%  ，50HZ

直流输出：±12V/200mA 、 5V/2A

（2）手动单脉冲电路2组：可同时输出正负两个脉冲 ，脉冲幅值为TTL电平。

（3）一连脉冲一组 ，输出为TTL电平：

牢靠频率脉冲源：1HZ、1KHZ、10KHZ、100KHZ、1MHZ；

（4）六位高精度数字频率计 , 丈量规模：0-9.9999MHZ 误差<1HZ（由CPLD芯片设计）

（5）逻辑电平的输入与显示：

A、八位自力逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。

B、八位由红色LED及驱动电路组成的逻辑电平显示电路。

（6）数码管显示：

A、4位由八段LED数码管组成的BCD码译码显示电路；

B、1位八段LED数码管 ，引脚所有引出 ，用于数码管实验。

（7）时序爆发器及启�？刂频缏�。

（8）8芯、14芯、16芯、20芯、28芯等圆孔插座21只 ，可知足种种IC芯片

（9）各阻值电位器4只。

(10)常用规格电阻电容30只

☆模拟电路实验�？椋�

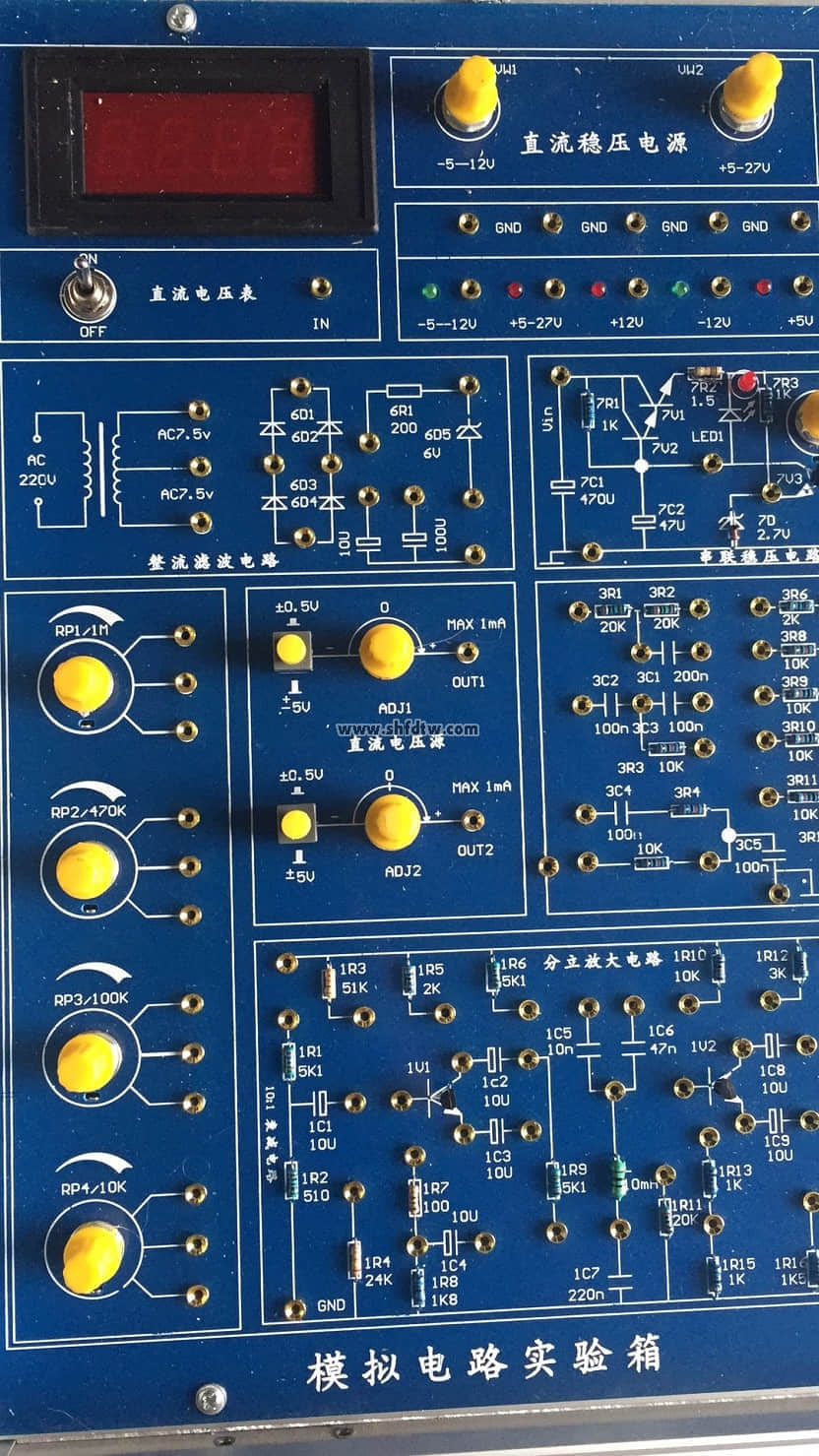

①电源： 输入：AC 220V±10% ，50HZ

输出：※DC：- 5V～-12V可调 ， I≥0.2A

※DC：＋5V～＋27V可调 ，DC I≥0.2A

※DC：±12V ，+5V ，DC I≥0.2A

以上各路输出均有过流�；� ，自动恢复功效

※AC V:7.5V×2；AC I≥0.15A

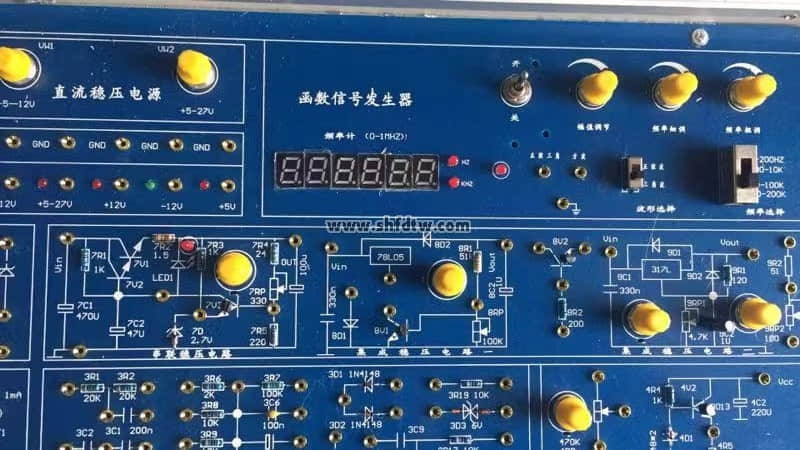

②可调直流信号源：

双路-0.5V～＋0.5V；－5V～＋5V两档一连可调。

③低频信号源:2HZ-20KHZ 0-10V(新增)

划分可输出方波、三角波、正弦波三种波形

④数字式频率计和直流电压表(A9有;A6无)

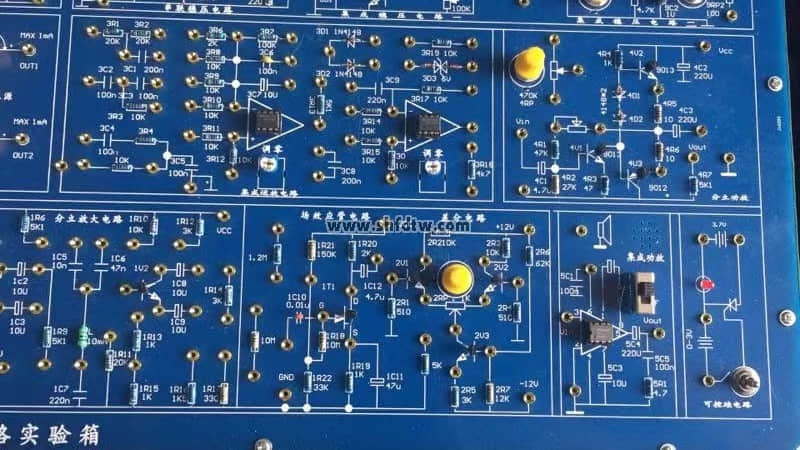

⑤分立元件电路

整流、滤波和稳压电路；单级放大电路；两级阻容耦容放大电

路；负反响放大电路；射极追随器；差动放大电路；互补对称

功放电路；电位器组；电阻、电容和二三极管、扬效应管、可

控硅等组成。

⑥集成模拟电路

两个自力的运算放大器(741)；集乐成放(LM386)

9001cc金沙以诚为本(中国)有限公司官网

*可凭证需要选配面包板扩展区域。

☆数字电路实验项目

1．TTL集成逻辑门的参数测试与使用

2．CMOS集成逻辑门的测试

3．门电路的逻辑功效实验

4．常用组合逻辑功效器件的测试

5．半加器、全加器及逻辑运算实验

6、七人表决电路及血型检测电路

7、RS触发器的功效测试

8、JK、D触发器逻辑功效及主要参数测试

9、三态输出出发器及锁存器

10、异步二进制计数器实验

11、同步二进制计数器实验

12、移位寄存器的功效测试

13、计数、译码、显示电路实验

14、555集成电路及应用

15、波形爆发及单稳态触发器

16、序列检测器的设计

17、D/A数模转换器

18、A/D模数转换器

19、可人工干预的交通灯控制器

20、数字电子钟设计

21、数字频率计

22、汽车尾灯控制实验

模拟电路实验项目：

1.、单级放大电路

2.、两级放大电路

3.、负反响放大电路

4.、射极追随器

5.、差动放大电路

6.、比例求和运算电路

7.、积分与微分电路

8.、波形爆发电路

9.、有源滤波器

10.、电压较量器

11.、IC电路RC正弦波振荡器

12.、集乐成率放大器

13.、整流滤波与并联稳压电路

14、.串联稳压电路

15.、集成稳压器

16.、RC正弦波振荡器

17.、LC振荡器及选频放大器]

18.、电流/电压转换电路

19.、电压/频率转换电路

20.、互补对称功率放大器

21.、波形变换电路

22.、扬效应管实验(新增)

23.、可控硅实验电路(新增)
