微机原理接口基础实验系统

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：实验箱系列
[规格型号]：TW-X39
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 16726 人关注该产品

产品详情

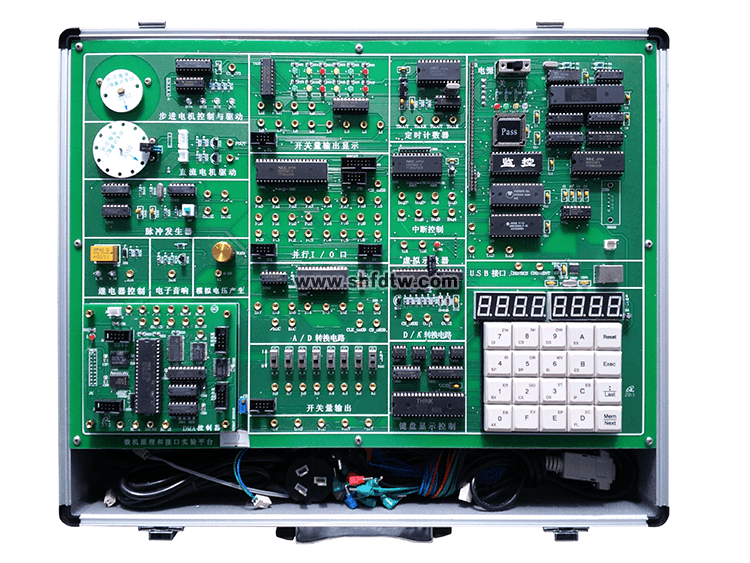

TW-X39微机原理接口基础实验系统

9001cc金沙以诚为本(中国)有限公司官网

基于微机原理和接口实验教学的特点，我们接纳基础功效实验电路一体化设计，立异拓展型实验电路用自力�？橥饨永┱狗椒ㄊ迪�，既兼顾演示验证性实验、又思量到综合设计和立异研究性实验的需要。是一款无邪性极强的新型微机原理和接口实验教学平台，适合各条理学生举行微机原理和接口应用方面的实验和实训。

一、总体硬件组成和结构形式

1、由铝木合金箱体、开关电源、实验系统主板、和扩展实验电路�？樽槌�。

2、接纳常用实验电路集成一体化设计，扩展�？橥ü齃_DV总线接入式设计。

3、设计有专用逻辑控制器,用户可以自己设计控制电路。

4、64KEPROM监控、64KRAM用户程序。

5、事情电源±5V，±12V，每路均有短路� ；ぷ曰指垂π�。

6、设计有嵌入式双通道虚拟示波器。

7、设置和实验平台配套的微机控制手艺辅助教学联机调试软件。

二、详细手艺指标

1、 系统提供±5V，±12V事情电源。每路均有短路� ；ぷ曰指垂π�。

2、系统控制部件

1）主机含8088CPU，带64KEPROM 存放系统治理程序，带两片静态RAM 62256 组成64K用户程序和数据。

2）接纳XC9536逻辑控制器作为主控部件,使系统的硬件控制电路精简而可靠。

3）USB/RS232通讯接口兼容设计。

3、必备的丈量仪器：双通道虚拟示波器，性能指标如下：

·真正的高速双通道存储虚拟示波器，可切换为单通道提高采样率。

·带有实时X-Y示波器：自动同步显示功效。

·存储功效：存储/栽入/剖析历史波型。

·输入模拟电压信号幅值由软件调解，勿需硬件开关切换。

·带有幅频/相频特征专用虚拟示波器�？梢陨牟ㄐ臀募�，图片文件，利便插入在教学课件中。

4、常用信号源

1） 2路正负单脉冲输出。

2） 2路一连脉冲输出2MHZ和1MHZ。

3） 1路模拟量爆发电路0-5V。

5、输入输出接口

1）4×6 键盘矩阵，入口键座，彩色定制键帽。

2）8位开关量输出电路。

3）12位开关量输人显示电路。

4）8只高亮LED七段数码显示器。

5）音频信号爆发器，带8Ω喇叭。

6）继电器控制接口。

7）电子音响爆发电路，带8Ω喇叭。

8）温度丈量小信号放大电路。

9）8×8双色点阵显示电路

10）41线光柱显示电路

11）自带控制器T696C3LCD液晶显示实验电路。

6、控制接口和通讯实验电路

1）8路8位A/D 0809转换电路。

2）1路8位 D/A0832转换电路。

3）并行I/O接口扩展电路8255。

4）8253准时/计数器接口电路。

5）8251串行口接口电路。

6）8259中止控制接口电路。

7）8279键盘控制接口电路。

8）USB总线通讯实验电路。

9）DMA数据传送实验电路。

7、传感器

1）光电传感器，接纳ST135，栅格盘，可以丈量电机转速，实现电机的闭环控制。

2）PT100 温度传感器和温度丈量控制实验电路。

8、执行部件

1)直流电机及驱动电路 ；2)三相五线步进电机20BY及驱动电路UN2003。

9、8088CPU的主要功效引脚所有引出测试点，以便视察实验历程中各信号的时序波形。

10、所有总线信号经由隔离引出至插孔排，同时设置20线L_DV总线插座，用于接入外扩�？�，利便学生开展立异实验、或举行结业设计与课程设计。

11、扩展2只IC-16集成电路插座，学生可以自己设计译码电路、计数器电路等。

9、联机软件：支持WINDOWS9X/2000/XP平台,并提供功效强盛的CAI课件，将实验原理、实验目的、原理图、芯片盘问、实验源程序等集于一体，便于多媒体教学。

10、立异扩展设计（外配�？椋篊AN总线通讯实验电路,高精度数字标尺显示实验�？�，无线红外收发一体通讯实验�？�。

11、实验的毗连：�？榧涫笛橄呗放核行藕沤幽膳畔吲�，操作轻盈，毗连稳固可靠。

12、机箱：结实型铝合金框架，厚实的 ABS 塑料包角，参考形状尺寸 435×365×120mm。

三、可完成的实验项目

标配硬件实验项目：

1、ADC0809A/D转换实验

2、DAC0832D/A转换实验

3、8255A并行I/O口实验

4、8253A准时/计数器实验

5、8259A单级中止控制实验

6、8251A串行通讯实验

7、USB 总线通讯实验

8、直流电机控制实验

9、步进电机控制实验

10、继电器控制实验

11、存贮器读写实验

12、8279键盘显示控制实验

13、直流电机转速丈量与控制实验

14、DMA数据传送实验

15、扩展IO口输出74LS273实验

16、扩展IO口输入74LS244实验

软件实验项目

1、显示程序实验

2、数据传送实验

3、数码转换类程序实验

4、运算类程序实验

5、分支程序设计实验

6、循环程序设计实验

7、子程序设计实验

8、综正当式设计实验

立异扩展实验项目（需外配�？椋�

1、16X16点阵显示实验

2、8X8双色点阵显示实验

3、128X64和1602液晶显示接口实验

4、2.4GISM无线收发实验

5、CAN总线通讯实验

6、41线光柱显示实验

7、温度丈量实验（配热电藕PT100）

四、实验箱设置

序号

名称

说明

数目

1

TW-X39实验箱

含详细手艺指标里的所有硬件（包含箱体、电源、标配实验电路、双通道虚拟示波器等）

1

2

2号实验用导线

40cm

20根

3

8芯压线

30cm

4根

4

串口通讯线（2、3交织）

1.5m(示波器通讯线)

1根

5

串口通讯线（2、3直连）

1.5m(系统通讯线)

1根

6

方口USB线

1.5m(USB通讯实验用）

1根

7

交流电源线

1.5m

1根

8

整套实验指导书

1套

9

软件光盘

联机软件和实验例程

1套

以下是选配件

1

单色点阵显示�？�

16×16点阵显示电路

1

2

双色点阵显示电路

一片8×8双色显示和驱动电路

1

3

LCD液晶显示�？�

1602LCD显示、实时时钟DS1302，并可以扩展12864图形LCD。

1

4

无线收发一体通讯�？�

用A7105实现2.4GISM无线通讯

1

5

CAN总线数据通讯�？�

1

附：使用本实验箱需配套仪器仪表：电脑、万用表和示波器（可以选配，实验箱上自带建议示波器）。
