单片机实验开发系统

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：实验箱系列
[规格型号]：TW-X55
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 10341 人关注该产品

产品详情

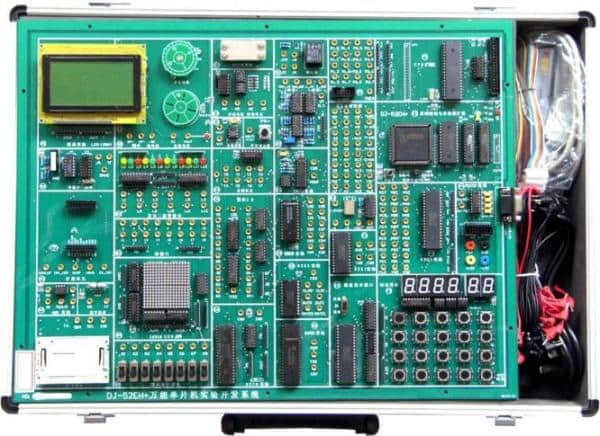

TW-X55 单片机实验开发系统

一、系统简介
本系统是《MCS-51单片机原理与接口》《单片机控制手艺》《自动化控制》《EDA》等课程教学的配套实验装备。以小系统、多功效、易扩展为设计头脑，主板以《DJ-51系列单片机实验指导书》基础实验为主，增添地点总线、数据总线、控制总线引出和扩展单位（区），这样学� ？梢源有枰龇�，选配种种扩展� ？�，为种种院校的教学实验、课程设计、结业设计提供了优异的实验开发情形，也是科研、开发事情者的得力助手。
二、系统组成：
·硬件：
（1）开发系统组成：单片机仿真接口（仿真器外接），用户CPU（AT89S52），系统控制芯片（1032），64K程序存储器（w27c512），64K数据存储器（61256x2），开放式4×6键盘电路，开放式6位动态数码管显示电路.
（2）输入/ 输出：128×64 LCD图文电路（或字符式1602 LCD），单脉冲爆发器，8MH时钟分频，8位开关逻辑电平输入/ 输出电路，排针∕锁紧孔转接口、16×16 LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极追随器，ISP在线下载接口，打印口，用户串行接口。
（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等 ；
（4）控制工具：喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等 ；
（5）扩展单位接口：提供总线接口，可自行扩展设计或选配我公司种种扩展� ？�。
·软件：
系统设置2000/xp等操作平台的单片机仿真调试软件，支持汇编、C51语言编译、调试 ；单片机在线下载软件等。
·电源：
系统内置高性能直流稳压电源。
·机箱：
系统设置轻盈铝合金箱子作为实验仪机箱。
三、系统主要特点
（1）仿真器外接：仿真器和实验系统脱离，实验系统只留仿真器接口，仿真器可单独使用。仿真器外接，配有Keil-c仿真器K51U或选配DJ-208和其它型号仿真器，仿真器特征详见DJ-208 / K51U产品先容。
（2）仿真C8051F 单片机（SOC）：选配C8051F 仿真系统，可对嵌入式系统C8051F 单片机（SOC）实验、开发的。
（3）仿真AVR  ATMEGA16单片机：选配JTAG-ICE仿真系统，可对AVR系统ATMEGA16 单片机实验、开发的。
（4）支持EDA开发：通过选配EDA扩展卡，实现EDA和单片机两合一，可划分控制实验电路。
（5）实验开放性：实验电路单位尽可能自力开放,如开放式键盘, 开放式显示器,开放式串口等,为顺应多种方法实验提供可能。
（6）二次开发：系统将地点总线、数据总线、控制总线所有引出，主机板留有扩展单位，通过单片机仿真器调试用户系统。
（7）在线下载：在线编程自动识别,无需开关切换，不需编程器，可直接烧录AT89S5X单片机。
（8）二种事情方法：一是联PC机运行，在与上位软件联机的状态下，实现种种调试和行运的操作 ；二是脱机运行，系统配有治理监控，在无仿真器状态下，系统自动切换到脱机治理状态，用户可轻松挪用EPROM中的实验程序完成实验。
四、实验项目
(一)软件实验
（1）清零程序 ；
（2）测字程序 ；
（3）拼字程序 ；
（4）数据区传送子程序 ；
（5）数据排序实验 ；
（6）查找相同数据个数 ；
（7）无符号双字节快速乘办法程序 ；
（8）多分支程序 ；
（9）脉冲计数实验 ；
（10）电脑时钟实验。
(二)硬件实验
（1）P1口亮灯实验 ；
（2）P1口转弯灯实验 ；
（3）P3.3口输入，P1口输出实验 ；
（4）工业顺序控制实验 ；
（5）8255 A、B、C口输出方波实验 ；
（6）8255 PA口控制PB口 ；
（7）8255控制交通灯 ；
（8）简朴I/O扩展实验 ；
（9）A/D0809转换实验 ；
（10）D/A0832转换实验 ；
（11）8279键盘显示实验 ；
（12）通用打印机实验 ；（打印机选配☆）
（13）微型打印机打印字符、曲线、汉字实验 ；（打印机选配☆）
（14）I2C贮存卡读写实验 ；
（15）继电器控制实验 ；
（16）步进电机控制 ；
（17）8253方波实验 ；
（18）小直流电机调速实验 ；
（19）16×16 LED点阵显示实验 ；
（20）128×64 LCD液晶显示实验 ；
（21）8250可编程异步通讯接口实验（自觉自收） ；
（22）8251可编程通讯接口实验（与PC机） ；
（23）单片机RS232/485串行发送实验（双机通讯） ；
（24）单片机RS232/485串行吸收实验（双机通讯） ；
（25）DS18B20单总线温度丈量实验
（26）压力实验 ；
（27）PWM实验
（28）射极追随器
(二)扩展卡实验（选配）☆
（1）POD1扩展卡主持以下实验：
·看门狗实验
·红外线� ？厥辗⑹笛�
·165并转串
·164串转并
·盘问式键盘
（2）POD2扩展卡主持以下实验：
·LM331 V/F、F/V实验
·138译码
（3）POD3扩展卡主持以下实验：
·串行EEPROM 93C46读写实验
·I2C AT24C02读写实验
·TLC549串行A/D转换实验
·TLC5615  10位D/A串行转换实验
·PCF8563  I?C日历时钟实验
（4）POD4扩展卡主持以下实验：
·ISD1420 语音录放
（5）POD5扩展卡：
·40芯锁紧大孔引出，扩展主板以外接口芯片用。
（6）POD1032扩展卡：
·主持Lattice公司：ISP1032E芯片实验开发。
（7）POD1C3扩展卡：
·主持Atera公司：EP1C3T144芯片实验开发。
（8）POD1C6扩展卡：
·主持Atera公司：EP1C6T144芯片实验开发。
（9）CAN卡：CAN总线通讯接口实验
（10）以太网卡：以太网TCP/IP协议接口实验
（11）USB2.0卡：USB2.0通讯接口实验。
说明：实验项目打“☆”号为选配实验。
