模拟电路实验箱

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：实验箱系列
[规格型号]：TW-X09
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 11442 人关注该产品

产品详情

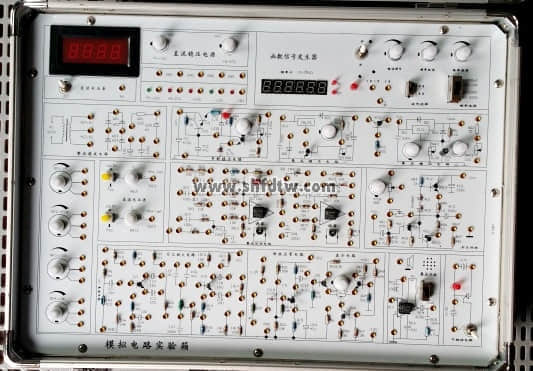

TW-X09模拟电路实验箱
模拟电路实验箱是凭证新的《高等工业学校电子手艺基础》教学纲要中确定的教学实验要求为基础 ，罗致了众多专业西席的教学履历 ，并综合了众多同类产品的优点而设计的 。它函盖了《模拟电子手艺基础》课程所有实验内容 ，既为初学者提供了验证性实验电路 ，又为课程设计提供了扩展平台 。

9001cc金沙以诚为本(中国)有限公司官网


一、系统特点
1、扩展性强 。实验电路接纳单位电路方法设计 ，单位电路即基本实验电路 ，再外接其他元件为该电路参数 ，或与其他的单位电路组合 ，完成差别的实验要求 。
2、实验原理图都印刷在实验板外貌 ，实验电路由学生凭证实验原理图举行搭建 ，既作育了学生的自力头脑能力及下手能力 ，也增强了该实验箱的适用性、扩展性 。
3、大部分元器件装置在实验板正面 ，增添了学生的感性熟悉 ；
4、实验连线插孔接纳锁紧式镀金插孔 ，通过焊接牢靠在实验板上 ，不松动 ，不氧化 ，寿命长 ，毗连可靠 ，维修利便、简捷 ；
5、扩展实验区由IC圆孔插座、阻容元件的接插件、三极管的接插件组成 �？山硬宓缱琛⒌缛荨⒍堋⑷� ，集成电路等 ，可举行课程设计实验 。
6、电源输出均有过流� ；� ，自动恢复功效 。
7、实验箱由一体型铅合金型材制成 ，箱体牢靠可靠 ，稳固形 ，重量轻 ，绝缘清静性能好 ，开关箱盖利便可靠 ，外型雅观 ，造型气派 。
9001cc金沙以诚为本(中国)有限公司官网
二、系统组成
1、电源：输入：AC 220V±10% ，50HZ
输出：※DC：+5V ，DC I≥1A
※DC：–5V ，DC I≥0.5A
※DC：±12V ，DC I≥0.2A
※DC：-5V～-12V可调 ， I≥0.2A
※DC：＋5V～＋27V可调 ，DC I≥0.2A
以上各路输出均有过流� ；� ，自动恢复功效
※AC V:7.5V×2 ；AC I≥0.15A
2、直流信号源：
双路 –0.5V～＋0.5V ；–5V～＋5V两档一连可调.
3、函数爆发器：最高输频率抵达1MHz以上 。
输出频率：10Hz～1MHz ，分四档
可输出 方波：  0～20V
三角波：0～15V
正弦波：0～10V
4、数字频率计（0～300KHz）
5、数字直流电压表（0～30V）
6、分立元件电路
（1） 整流、滤波和串联稳压电路 ；（2）单级放大电路 ；（3）两级阻容耦合放大电 路 ；
（4）负反响放大电路 ；（5）射极追随器 ；（6）差动放大电路 ；（6）互补对称功放电路 ；
（7）场效应管电路 ；（8）可控硅电路 ； （9）电阻、电容和二、三极管等组成 ；
（10）电位器组、12V灯胆、扬声器 。
7、集成模拟电路
（11）集乐成放(LM386) ；（12）集成稳压电路
8、扩展实验区提供8芯、14芯IC圆孔插座各1个 ，50个阻容元件的接插件 ，和3个三极管的接插件 。
9、实验箱尺寸：510mmX330mmX100mm(长X宽X高)
9001cc金沙以诚为本(中国)有限公司官网
三、实验项目
1、常用电子仪器使用训练、用万用表测试二极管、三极管
2、单级放大电路
3、两级放大电路
4、负反响放大电路
5、射极追随器
6、差动放大电路
7、比例求和运算电路
8、积分与微分电路
9、波形爆发电路
10、有源滤波器
11、电压较量器
12、集成电路RC正弦波振荡器
13、集乐成率放大器
14、整流滤波与并联稳压电路
15、串联稳压电路
16、集成稳压器
17、RC正弦波振荡器
18、LC振荡器及选频放大器
19、电流/电压转换电路
20、电压/频率转换电路
21、互补对称功率放大器
22、波形变换电路
23、场效应管实验
24、可控硅实验电路
综合实验：
25、函数信号爆发器的组装与调试
26、温度监测及控制电路
27、用运算放大器组成万用电表的设计与调试
