产品详情

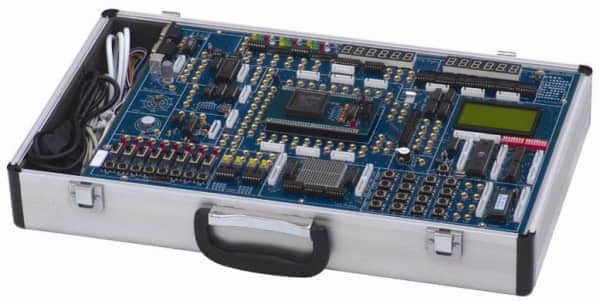

TW-X73型实验开发系统
TW-X73型实验开发系统是一种多功效、高设置、高品质的EDA教学与开发装备.其中大都是闭环实验,形象生动,兴趣无限,使学生在学中玩,在玩中学,学习效果显着提高 。适用于各条理高等院校的EDA教学、课程设计和结业设计，也适用于科研所项目开发 。
一、产品特点
（1）该系统接纳“主板（基本实验系统）+适配板（下载板）”的双板式结构，设置无邪，适配板可选配Altera、Lattice、Xilinx等多家国际著名的PLD公司大部分ISP或现场设置的CPLD/FPGA举行编程下载，包括可对差别事情电压CPLD/FPGA的编程，且在编程中无须做任何跳线切换即能自动识别主系统上的芯片，清静可靠，适合学生高密度的实验操作 。
（2）该系统提供优异的混淆电压（MV）兼容功效，具备了5V、3.3V、2.5V、1.8V差别芯核电压的CPLD/FPGA器件编程下载和实验开发的全兼容功效 。因此，用户可阻止单5V的EDA实验系统过时镌汰之虑 。
（3）该系统可编程PLD器件与实验�？榈呐薪幽勺灾髁�，在PLD器件有限资源条件下，最大限度的毗连上尽可能多的输入输出器件和实验�？� �？赏耆愦蛹蚱邮值缏返街卮笫窒低车纳杓剖笛� 。且PLD资源完全开发，也可借助该开发系统完成相关开发项目 。
（4系统配有单片机治理系统和128X64LCD,实时提供相关信息 。用户可凭证需要对治理信息修改 。
二、实验系统的硬件设置：
（1）主板可与多种下载板相适配，基本设置为Altera 1K30,其他下板选配（见下表）； （2） 6位动态扫描显示电路；（3） 6位静态锁存显示电路； （4） 12位发光二极管显示电路； （ 5） 8位二档开关及其电平指示电路； （6） 8位按键开关电路；（ 7）2位脉冲开关电路； （8） 电子音响�？�； （9） 16X16 LED点阵显示�？�；（10） 128X64 LCD的液晶显示�？�；（11） A/D 0809转换器�？�；（12） D/A 0832转换器�？�；（13）时钟信号源：4MHZ、2MHZ、1MHZ、500KHZ、8KHZ、4KHZ、1024HZ、64HZ、8HZ、1HZ； （14）MCS-51单片机总线接口电路； （15） 40芯I/O扩展接口；（16） 一个5V蜂鸣器；（17） 一个四相步进电机； （18） 一个4X4小键盘；（19） 配有存贮器EPROM27256；（20）一个RS232接口；（21）一个VGA接口；（22）一个PS/2（键盘、鼠标）接口；
三、实验项目
<一>基本实验：
（ 1）七人表决器； （2）四位加法器；（3）BCD码加法器；（ 4）格雷码变换器；（5）四位并行乘法器；（6）触发器； （7）用ABEL语言设计74LS160功效�？榧剖�； （8）多模加减计数器； （9）可控脉冲爆发器；（10）浅易数码锁；（11）英语字母显示实验；（12）八位乘法器；（13）序列检测器；（14）可变模16位加法计数器；（15）正负脉冲数控调制爆发器；（16）秒表 。
<二>�？槭笛椋�
（1）A/D 0809模数转换器实验； （2）D/A 0832数模转换器实验；（3）步进电机控制实验； （4）16X16 LED点阵显示实验；（5）电子时钟实验；（6）数码管静态显示实验；（7）VGA接口彩条信号实验；（8）4X4键盘扩展实验；（9）128X64 LCD液晶显示实验；（10）电子音乐演 奏实验；（11）RS232串口发送实验（SEND）；（12）RS232串口吸收实验（RECEIVE）；（13）PS/2键盘接口逻辑设计；（14）单片机总线接口实验；（15）异步串口通讯（UART）
<三>数字系统设计：
（1）数字钟；（2）频率计；（3）.交通灯；（4）数字锁；（5）出租车计费器；（6）抢答器；（7）自动电梯；（8）彩灯控制器等 。
（1）该系统接纳“主板（基本实验系统）+适配板（下载板）”的双板式结构，设置无邪，适配板可选配Altera、Lattice、Xilinx等多家国际著名的PLD公司大部分ISP或现场设置的CPLD/FPGA举行编程下载，包括可对差别事情电压CPLD/FPGA的编程，且在编程中无须做任何跳线切换即能自动识别主系统上的芯片，清静可靠，适合学生高密度的实验操作 。
（2）该系统提供优异的混淆电压（MV）兼容功效，具备了5V、3.3V、2.5V、1.8V差别芯核电压的CPLD/FPGA器件编程下载和实验开发的全兼容功效 。因此，用户可阻止单5V的EDA实验系统过时镌汰之虑 。
（3）该系统可编程PLD器件与实验�？榈呐薪幽勺灾髁�，在PLD器件有限资源条件下，最大限度的毗连上尽可能多的输入输出器件和实验�？� �？赏耆愦蛹蚱邮值缏返街卮笫窒低车纳杓剖笛� 。且PLD资源完全开发，也可借助该开发系统完成相关开发项目 。
（4系统配有单片机治理系统和128X64LCD,实时提供相关信息 。用户可凭证需要对治理信息修改 。
二、实验系统的硬件设置：
（1）主板可与多种下载板相适配，基本设置为Altera 1K30,其他下板选配（见下表）； （2） 6位动态扫描显示电路；（3） 6位静态锁存显示电路； （4） 12位发光二极管显示电路； （ 5） 8位二档开关及其电平指示电路； （6） 8位按键开关电路；（ 7）2位脉冲开关电路； （8） 电子音响�？�； （9） 16X16 LED点阵显示�？�；（10） 128X64 LCD的液晶显示�？�；（11） A/D 0809转换器�？�；（12） D/A 0832转换器�？�；（13）时钟信号源：4MHZ、2MHZ、1MHZ、500KHZ、8KHZ、4KHZ、1024HZ、64HZ、8HZ、1HZ； （14）MCS-51单片机总线接口电路； （15） 40芯I/O扩展接口；（16） 一个5V蜂鸣器；（17） 一个四相步进电机； （18） 一个4X4小键盘；（19） 配有存贮器EPROM27256；（20）一个RS232接口；（21）一个VGA接口；（22）一个PS/2（键盘、鼠标）接口；
三、实验项目
<一>基本实验：
（ 1）七人表决器； （2）四位加法器；（3）BCD码加法器；（ 4）格雷码变换器；（5）四位并行乘法器；（6）触发器； （7）用ABEL语言设计74LS160功效�？榧剖�； （8）多模加减计数器； （9）可控脉冲爆发器；（10）浅易数码锁；（11）英语字母显示实验；（12）八位乘法器；（13）序列检测器；（14）可变模16位加法计数器；（15）正负脉冲数控调制爆发器；（16）秒表 。
<二>�？槭笛椋�
（1）A/D 0809模数转换器实验； （2）D/A 0832数模转换器实验；（3）步进电机控制实验； （4）16X16 LED点阵显示实验；（5）电子时钟实验；（6）数码管静态显示实验；（7）VGA接口彩条信号实验；（8）4X4键盘扩展实验；（9）128X64 LCD液晶显示实验；（10）电子音乐演 奏实验；（11）RS232串口发送实验（SEND）；（12）RS232串口吸收实验（RECEIVE）；（13）PS/2键盘接口逻辑设计；（14）单片机总线接口实验；（15）异步串口通讯（UART）
<三>数字系统设计：
（1）数字钟；（2）频率计；（3）.交通灯；（4）数字锁；（5）出租车计费器；（6）抢答器；（7）自动电梯；（8）彩灯控制器等 。
