新型数字电路实验箱

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：实验箱系列
[规格型号]：TW-X19
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 4309 人关注该产品

产品详情

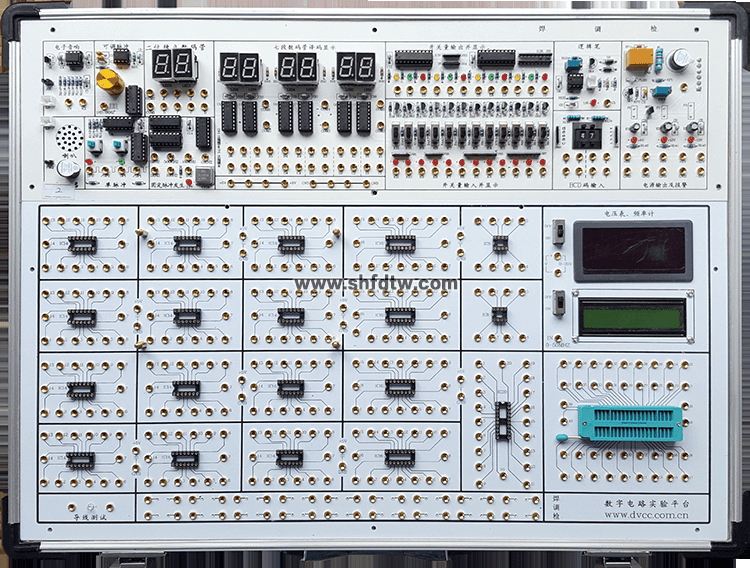

TW-X19 新型数字电路实验箱

实验箱由铝木合金箱体、开关电源、常用信号源和实验电路区组成。其中实验电路区接纳全开放模式，可凭证需求无邪设置实验电路，以知足差别条理学生的教学实验要求。

9001cc金沙以诚为本(中国)有限公司官网

一、手艺指标

1、实验电路事情电源：+5V/2A一组、±12V/0.7A一组、1.5～9V(或恣意值）可调一组，每路设置包管丝一个，每路均带有短路�；ず头聪虮；さ缏罚渲�+5V电源有过压�；ぁ⑶费贡；ず投搪繁ň妥远囟瞎πВ繁Ｊ笛榈缏吩腿松砬寰�。

2、常用信号源

1）提供二组正负单脉冲爆发电路，带电平指示。

2）1HZ～1KHZ一连可调时钟电路。

3）1HZ～1MHZ牢靠脉冲分7路输出，其中1HZ带指示灯显示。

4）12路开关量输入显示电路，输入端带�；すπ�。

5）12路开关量输出电路，输出端自带显示电路，直观显示开关量的输出状态，同时输出端带�；すπ�。

6）6位七段LED共阳数码显示器，自带BCD码译码电路；2位自力数码管，可装共阳或共阴数码管。

7）2组BCD码拨盘开关输出电路，输出端带�；すπ�。

8）由555时基电路组成的音响输出控制电路，并带有蜂鸣器和喇叭输出装备。

3、测试小工具

1）提供三状态数字逻辑测试电路，并有声光提醒。

2) 提供0~20直流电压丈量表1个。

3）提供0~50MHZ频率计1个。

4、实验电路区： 自力电路板设计，和实验信号源完全隔离，避免实验电路区接线时的误操作损坏主机箱。实验电路区设置如下：

1）设置开放式实验区，含圆孔2只IC8，锁紧或圆孔12只IC14、6只IC16或4只(可以再扩展3只）、1只IC20、1只IC40锁紧插座（兼容IC28/IC24/IC18等)。

2）提供8Ω喇叭、蜂鸣器和1×2开关各1个、电位器3个(可选配）。

3）设计有导线测试座一组。

4)还设有多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及牢靠器件等已内部连好)作为实验毗连点、测试点，实验接线时，只要拿锁紧插头线相互毗连即可。

5) 2个扩展�？榈缏方尤肭撼叽绺魑�155×100mm，可选配牢靠线路实验�？�。学生可以举行立异性训练，以提高学生的头脑能力和下手能力。

可拆卸式实验�？椋ㄑ∨洌�

1）分立元件�？榘澹迳虾缱�10Ω、100Ω、200Ω、470Ω、510Ω、1K、1.2K、1.5K、4.7K、5.1K、10K、22K、47K、100K、150K、22M；20P、30P、100和100P可调、240P、300P、680P、0.01uF、0.02uF、0.047uF、0.1uF、10uF/16V、47uF/16V、100uF/16V；二极管2AK2、2CK13、2CK15、IN4007；三极管3DG6和3DK2；晶振32768HZ；电位器100K（2个）、47K、15K、10K、1K、330Ω各1个，知足数字电路最基础实验要求。

2）面包板�？椋ㄑ∨洌�

有2块350孔面包板组成，并设计有面包板和主板间的毗连转换。

6、实验线路的毗连：所有信号引出接纳自锁紧式涂金插孔，永不氧化，雅观漂亮，实验导线毗连稳固可靠。

7、机箱：结实型铝合金框架，厚实的 ABS 塑料包角，参考形状尺寸 480×360×120mm。

二、实验项目

基础实验

1. 晶体管开关特征、限幅器与钳位器

2. TTL集成逻辑门的逻辑功效与参数测试

3. CMOS集成逻辑门的逻辑功效与参数测试

4. 集成逻辑电路的毗连和驱动

5. 组合逻辑电路的设计与测试

6. 译码器及其应用

7. 数据选择器及其应用

8. 触发器及其应用

9. 计数器及其应用

10. 移位寄存器及其应用

11. 脉冲分派器及其应用

12. 使用门电路爆发脉冲信号——自激多谐振荡器

13. 单稳态触发器与施密特触发器——脉冲延时与波形整形电路

14. 555时基电路及其应用

综合实验（需另配器件）

15. D/A、A/D转换器

16. 智力竞赛抢答装置

17. 电子秒表

18. 三位半直流数字电压表

19. 数字频率计

20. 拔河游戏机

综合应用设计实验（用小规模集成电路或大规模集成电路实现）

1、LED显示十字路口交通灯自动控制器的设计

2、数码管显示秒表设计

3、数码管显示时钟数字钟的设计

4、数码管显示数字频率计设计


四、实验箱设置

序号

名称

说明

数目

1

主机箱

含机箱、事情电源、常用信号源、实验电路区等

1台

2

供电电源线

1.5m

1根

3

2号实验导线

50cm

35根

4

包管丝

2A

2支

5

实验指导书

1本

附：使用本实验箱需配套仪器仪表：万用表和示波器。
