产品详情
TW-318型通用电子实验室
一、产品的特点：
新研发电子实验台有很完善的清静� ；げ椒� ，齐全的功效。实验桌的中央配是通用电路板 ，电路板注塑而成 ，外貌布有九孔成一组相互联通的插孔 ，元件盒在其上恣意拼插成实验电路 ，元件盒盒体透明 ，直观性好 ，盒盖章有永不褪色元件符号 ，线条清晰雅观。盒体与盒盖接纳较科学的压卡式结构 ，维修拆装利便。元器件安排在实验桌下边左右柜内 ，大大提高了治理水平 ，妄想化水平 ，减轻了西席实验准备事情 ，9001cc金沙以诚为本教学这款产品推出后受到宽大院校的接待！

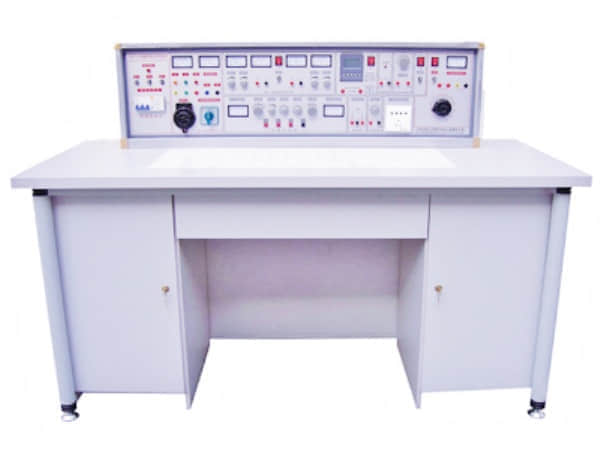

二、实验台及操作桌结构：
1．实验台外壳尺寸：123×35×20cm
2．三相包管座
3．三相电源输入指标
4．总开关：实验台电源总开关 ，带泄电、过载� ；�
5．试验按钮：试验泄电开关泄电功效
6．电源输入指示1只
7．电源输出指示3只(红、绿、黄三色)
8．交流电压表：指示输出线电压
9．电压转换开关：与电压表配合使用 ，监示输出线电压的巨细与对称情形
10．接线座5只：A单位三相四线及地线输出
11．电流表W相电流输出指示
12．O/I开关：三相四线电源输出控制（提高清静系数）
13．接线座2只：B单位交流低压电源输出
14．电表(2A)：B单位交流电流指示
15．旋钮：B单位3-24V交流低压选择输出
16．开关：C单位双路直流稳压电源开关
17．旋钮：C单位双路Ⅰ路稳流调理
18．旋钮：C单位双路Ⅱ路稳流调理
19．接线座2只：C单位Ⅰ路直流稳压输出
20．包管座：C单位双路稳压电源包管
21．电表4只：双路稳压电源电压、电流指示
22．接线座：D单位直流5V稳压输出
23．电表：D单位电流0.5V输出指示
24．开关1：控制各低压交流电、信号源
25．开关2：控制E单位交直流调压电源
26．电表：E单位交流电压输出指示
27．接线座4只：E单位交流、直流输出口
28．旋钮：E单位0～240V电压调理
29．插座：G单位220V输出插座
30．旋钮：音频功率放大器音量调理
31．接线座2只：音频信号输入
32．按钮：单次脉使能开关
33．接线座3只：单次脉冲输出口
34．电表：函数爆发器正弦波输出电压指示
35．旋钮：正弦波输出三级衰减幅度粗调
36．旋钮：正弦波输出口
37．接线座：正弦波输出口
38．旋钮：矩形波输出幅度调理
39．接线座：三角波输出口
40．旋钮：函数信号爆发器频率细调
41．接线座：矩形波输出口
42．旋钮：函数信号爆发器五级频率粗调
43．电表：函数爆发器输出频率指示
44．万用表：500型
45．实验桌面尺寸：160×70cm
46．通用电路板：规格35×90cm（元件盒在其上恣意拼插举行实验）
47．贮存板：安排元件盒
48．左贮存柜：安排贮存板（带门锁）
49．抽屉：安排常用工具
50．右贮存柜：安排贮存板（带门锁）
51．示波器：型号不限（用户自备）
52．工具
三、实验台主要手艺指标：
1、输入事情电源：单相输入
2、输出电源及信号
A单位：单相220V输出
B单位：交流3、6、9、12、15、18、24V
C单位：双路恒流稳压电源（具有过载及短路� ；すπВ� ，二路输出电压都为0～30V ，内置式继电器自动换档 ，由多圈电位器一连调理 ，使用利便 ，输出最大电流为2A ，具有预 设式限流� ；すπ�。
电压稳固度：<10-2 负载稳固度：<10-2 纹波电压：<5mv
D单位：直流稳压5V ，电流0.5A
E单位：交直流电压0～240V一连可调 ，电流2A
F单位：220V电压输出 ，供外接仪器使用。
3、单次脉冲源Ｔ媚课均可输出一对正负脉冲
4、函数信号爆发器（正弦波、三角波、矩形波）
①频率规模：5HZ-550KHZ分五个频段
②频率指示：由HZ表直接读出
③电压输出规模：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0db、20db、40db具有一连细调
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V ，幅度一连可调
三角波：5HZ-550KHZ>１V
5、音频功率放大器：输入音频电压不低于10mv ，输出功率不小于1W ，音量可调 ，内有喇叭 ，用于放大器电路扩音 ，也可作信号寻迹仪器使用。
6、绝缘电阻：>5MΩ
7、泄电� ；ぃ盒沟缧卸缌鳌�30mA

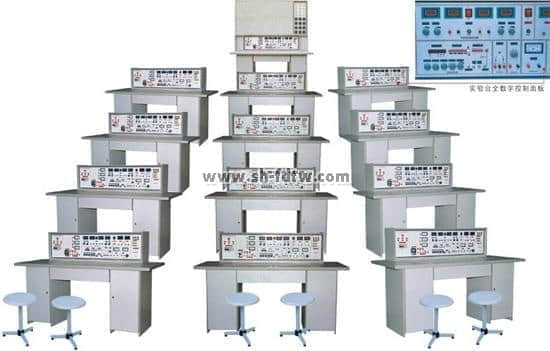

四、结构与配备(以二十四座为例)
1、实验桌:12台学生实验桌 ，一台两座 ，桌子形状尺寸:160×70×80cm。桌中央设置通用九孔电路板(尺寸35×90cm) ，凭证实验电路在其上恣意拼插元件盒成实验电路 ，元件盒盒体透明直观 ，内装元件一目了然 ，盒盖章有永不褪色元件符号 ，线条清晰雅观 ，盒盖与盒体接纳压卡式结构 ，拆装维修利便。每张台桌配有一粒胶皮板 ，� ；ねㄓ貌灏逵胱烂妫ㄈ缧枰谧郎习才诺缒钔贰⒑附拥龋┨ㄗ老露际窃婀� ，安排实验元器件。
2、示教控制台:1台示教控制台 ，划分控制12台学生验台上的电源 ，通用电路板演示屏立在实验桌上 ，尺寸为160×70cm。用于解说、演示。
3、实验台:共13台 ，学生实验桌及示教控制台上各配备l台。
4、器材配备: 65只直流电表 ，13只万用表 ，13套实验所需电阻、电位器、电容 ，变压器、二极管、三极管、场效应管、集成、可控硅、传感器、逻辑电平显示及逻辑电平开关等元件单位盒(元件已装在单位盒内)。
5、用户自备器材：示波器（型号不限） ；晶体管毫伏表。
五、实验项目
1．晶体二极管的特征及检测
2．晶体三极管输入输出特征
3．低频小信号电压放大器
4．直接耦合两级放大器
5．RC耦合两级放大器
6．负反响对放大器性能的影响
7．变压器耦合推挽功率放大器
8．互补对称推挽功率放大器(OTL)
9．单相半波整流
10．单相全波整流
11．单相桥式整流
12．单相桥式整流滤波
13．单结晶体管特征
14．单结晶体管触发电路
15．晶闸管简朴测试及可控整流电路
16．场效应管测试
17．串联型稳压电压
18．差动放大电路的研究
19．集成运放参数的测试
20．集成运放减法电路
21．集成运放加法电路
22．集成运放积分电路
23．集成运放微分电路
24．集成运放文氏正弦波振荡器
25．电容三点式振荡器
26．电感三点式振荡器
27．集成稳压电路
28．无稳态电路（多谐振荡器）
29．施密特触发器
30．集成与门逻辑功效测试
31．集成非门电路逻辑功效测试
32．集成或门电路逻辑功效测试
33．集成与非门逻揖功效测试
34．CMOS门电路的测试
35．基本RS触发器
36．JK触发器
37．D触发器
38．555时基电路的应用（方波爆发器)
39．二一十进制计数器
40．二一十进制8421译码器
41．加法器
42．减法器
43．用集成与非门组成单稳态触发器
44．组合逻辑电路
使用上述44项实验元器件也可完成面实验
45．P-N结单向导电特征
46．三权管ICBO的丈量电路
47．三极管ICEO的丈量电路
48．三极管电流放大
49．三极管的VA特征
50．带负载的单级小信号电压放大
51．电压负反响偏置电路
52．分压式电流负反响偏置电路
53．用热敏电阻稳固事情点
54．用二极管稳固事情点
55．剖析Ce对低频特征的影响
56．共基极放大实验电路
57．共集电极放大实验电路
58．共源极基本放大电路
59．场效应管自给偏压放大电路
60．场效应管分压式自偏压电路
61．场效应管共漏极电路
62．场效应管共栅极电路
63．单管阻容放大电路
64．基本直流放大电路
65．用电阻提高后级发射极电位
66．用稳压管提高后级发射极电位
67．变压器耦合放大电路
68．甲类功率放大电路
69．乙类功率放大电路
70．串联电流负反响
71．串联电压负反响电路
72．并联电压负反响电路
73．并联电流负反响电路
74．两级放大电路中的负反响
75．射极输出电路
76．自举射极输出电路
77．用电容衰减高频电压
78．用负反响消除自激振荡
79．电池监视电路
80．场效应管、三极管组成放大电路
81．PNP-NPN直接耦合放大电路
82．共基共射放大电路
83．晶体管开关作用
84．液位光电控制
85．简朴的温控电路
86．模拟光控浅易路灯自动开关电路
87．RC移相振荡器
88．双T选频网络
89．双T选频网络组成的振荡器
90．变压器反响式振荡电路
91．场效应管变压器反响式振荡电路
92．防盗报警电路
93．串联型晶体振荡电路
94．互补音频振荡讯响器
95．报警讯响器
96．音乐门铃电路
97．电子报警器电路
98．差动放大电路的基本形式
99．电子门铃电路
100．准互补对称电路
101．三管OTL互补对称电路
102．长尾式差动放大电路
103．差动输入单端输出
104．单端输入双端输出
105．单端输入单端输出
106．双电源式长尾差动放大电路
107．差动式放大器实验电路
108．具有恒流源的差动放大电路步伐
109．单端输出差动放大电路的温讽剖析
110．闪光器电路
111．运算放大器的基本接法
112．电流差动式运放用作交流比例放大
113．Vos的浅易丈量要领
114．Aos的浅易丈量要领
115．Aod的浅易丈量要领
116．共模抑制比Cmrr的浅易测试
117．最大共模输入电UIcm的浅易测试
118．Yopp的浅易测试
119．SR的丈量要领
120．基本同相放大接法
121．运放组成的LC振荡器
122．电热杯调温电路
123．引到反向端输入调零步伐
124．引到同向端输入调零指施
125．为使电值不致过大的接法
126．使用三极管的基极电流实现Ios的温度赔偿
127．使用T型网络提高等效反响电阻
128．使互补管事情在甲乙类扩大输出电流的步伐
129．对电容负载举行校正时步伐
130．反相输入� ；げ椒�
131．同相输入� ；げ椒�
132．使用稳压管� ；て骷�
133．电源极性错接的� ；�
134．电源启动瞬间过压� ；�
135．二极管检波电路
136．使用PN结的温度系数丈量温度的电路原理
137．双二极管限幅器
138．反相运放基本电路
139．可变比例放大
140．同相运放基本电路
141．电压/电流变换电路
142．电流/电压变换电路
143．电压追随器
144．差动放大基本电路
145．运算放大器的差动输
146．反相输入求和运算
147．同相输入求和运算
148．双端输入求和运算
149．基本积分电路
150．EG考滤走漏阻对的积分运算电路
151．提高积分时间常数的步伐
152．快速积分电路
153．模拟一阶微分方程电路
154．模拟二阶微分方程电路
155．基本微分电路
156．适用微分电路
157．使用间接要领获得近似微分
158．基本对数运算电路
159．使用三极管的对数特征组成对数运算电路
160．阻挡数放大的基本电路
161．Vo正比于VxVy电路
162．简朴的过零此较电路
163．具有滞迥特征的较量电路
164．双限较量电路
165．使用二级管作为上限检测幅度选择电路
166．双限三态较量电路
167．下限检幅选择电路
168．基本采样� ；さ缏�
169．RC无源网终的低通滤波电路
170．滤波电路接到组件的同相输入端
171．滤波电路接到组件的反相输入端
172．简朴二阶RC滤波电路
173．典范RC有源滤波电路
174．两阶有源滤波电路
175．多路反响二级有源滤波电路
176．典范二阶高通有源滤波电路
177．基本带通滤波电路
178．典范带通滤波电路
179．用双T网络组成的带阻滤波
180．输出限幅的反相器
181．适用差值运算放大器
182．矩形波振荡电路
183．阻容移相触发电路
184．电热褥调温装置
185．宽度可调的矩形波爆发器
186．简朴的锯齿波爆发器
187．幅频可调的锯齿波爆发器
188．单相桥式整流常用画法电路
189．全波整流电路的最大反向峰值电压
190．电容滤波电路
191．电容滤波带电阻负载
192．全波整流电容滤波电路
193．RC滤波电路
194．多段RC滤波电路
195．基本的LC滤波电路
196．T型滤波电路
197．二倍压整流电路
198．三倍压整流电路
199．基本稳压管稳压电路
200．基本调解管稳压电路
201．具有放大环节的稳压电路
202．调解管稳流电路
203．电子滤波器
204．串联稳压电路
205．并联稳压电路
206．电子催眠器
207．三端集成稳压电路
208．正电源输出可调的集成稳压电路
209．单相全波可控整流
210．硅稳压管稳压电路
211．单相半波可控整流
212．单相桥式半控整流
213．充电用硅整流器原理
214．感性负载对晶闸管的影响
215．晶闸管触发导通试验
216．反电动势负载晶闸管电路
217．浅易电子调压电路
218．测试单结管分压比n
219．单结管振荡电路
220．单结管触发应用电路
221．二极管"与"门电路
222．三极管"或"门电路
223．与逻辑形象化
224．或逻辑形象化
225．非逻辑形象化
226．三极管"非"门
227．三极管"与非"门
228．三极管"或非"门
229．三扳管双稳态电路
230．三极管单稳态电路
231．三极管多谐振荡电路
232．置位触发电路
233．射极耦合双稳态
234．对称式多谐振荡器
235．环形多谐振荡器
236．微分型单稳态电路
237．集成施密特电路
238．矩形波爆发器
239．单脉冲电路
240．一连脉冲爆发器
电子实验室成套装备元件清单（每台）
|
元 件 名 称 |
型 号 |
数 量 |
备 注 |
|
电 阻 |
5.1Ω |
2 |
1/2W |
|
电 阻 |
51Ω |
1 |
1/2W |
|
电 阻 |
100Ω |
3 |
1/8W |
|
电 阻 |
150Ω |
1 |
1/8W |
|
电 阻 |
200Ω |
1 |
1/8W |
|
电 阻 |
300Ω |
2 |
1/8W |
|
电 阻 |
470Ω |
1 |
1/8W |
|
电 阻 |
510Ω |
2 |
1/8W |
|
电 阻 |
820Ω |
2 |
1/8W |
|
电 阻 |
1K |
3 |
1/8W |
|
电 阻 |
1.5K |
1 |
1/8W |
|
电 阻 |
2K |
2 |
1/8W |
|
电 阻 |
2.4K |
3 |
1/8W |
|
电 阻 |
2.7K |
1 |
1/8W |
|
电 阻 |
3.3K |
3 |
1/8W |
|
电 阻 |
3.9K |
1 |
1/8W |
|
电 阻 |
4.7K |
2 |
1/8W |
|
电 阻 |
5.1K |
1 |
1/8W |
|
电 阻 |
6.8K |
2 |
1/8W |
|
电 阻 |
10K |
4 |
1/8W |
|
电 阻 |
13K |
1 |
1/8W |
|
电 阻 |
20K |
2 |
1/8W |
|
电 阻 |
39K |
1 |
1/8W |
|
电 阻 |
51K |
1 |
1/8W |
|
电 阻 |
100K |
2 |
1/8W |
|
电 阻 |
200K |
1 |
1/8W |
|
电 阻 |
1M |
1 |
1/8W |
|
电 阻 |
10M |
1 |
1/8W |
|
电 位 器 |
470Ω |
1 |
1/2W |
|
电 位 器 |
1K |
2 |
1/2W |
|
电 位 器 |
10K |
2 |
1/2W |
|
电 位 器 |
22K |
1 |
1/2W |
|
电 位 器 |
100K |
1 |
1/2W |
|
电 位 器 |
470K |
1 |
1/2W |
|
电解电容 |
1uF |
1 |
16V |
|
电解电容 |
10uF |
3 |
16V |
|
电解电容 |
47uF |
3 |
16V |
|
电解电容 |
220uF |
1 |
35V |
|
电解电容 |
470uF |
1 |
35V |
|
瓷片电容 |
300P |
1 |
63V |
|
瓷片电容 |
1000P |
2 |
63V |
|
瓷片电容 |
0.01uF |
2 |
63V |
|
瓷片电容 |
0.1uF |
1 |
63V |
|
瓷片电容 |
0.47uF |
1 |
63V |
|
音频输入变压器 |
|
1 |
|
|
音频输出变压器 |
|
1 |
|
|
变 压 器 |
220/6V.6V |
1 |
8W |
|
电 感 |
8Ω |
1 |
|
|
电 感 |
390UH |
1 |
|
|
二 极 管 |
4007 |
4 |
|
|
二 极 管 |
2AP9 |
1 |
|
|
发光二极管 |
|
2 |
|
|
稳压二极管 |
2CW54 |
2 |
|
|
稳压二极管 |
2CW76 |
1 |
|
|
晶 振 |
10M |
1 |
|
|
场效应管 |
3DJ6 |
1 |
|
|
单 结 管 |
BT33 |
1 |
|
|
晶 闸 管 |
KP1 |
2 |
|
|
三 极 管 |
3DG6 |
2 |
|
|
三 极 管 |
3DG12 |
1 |
|
|
三 极 管 |
3AX31 |
2 |
|
|
三 极 管 |
3DA1 |
1 |
|
|
三端稳压 |
7805 |
1 |
|
|
指示灯(信号灯) |
6V 0.1A |
1 |
|
|
开 关 |
|
4 |
|
|
喇 叭 |
8Ω/0.2W |
1 |
|
|
继 电 器 |
6V |
1 |
|
|
音乐集成 |
4V |
1 |
|
|
电平开关和逻辑电平指示 |
|
1 |
|
|
集 成 座 |
14脚 |
2 |
|
|
集 成 座 |
16脚 |
1 |
|
|
集成运放 |
UA741 |
2 |
|
|
定 时 器 |
NE555 |
1 |
|
|
TTL与非门 |
74LS00 |
1 |
|
|
TTL非 门 |
74LS04 |
1 |
|
|
TTL与 门 |
74LS08 |
1 |
|
|
TTL与非门 |
74LS20 |
1 |
|
|
TTL或 门 |
74LS32 |
1 |
|
|
译 码 器 |
74LS42 |
1 |
|
|
TTL触发器 |
74LS74 |
1 |
|
|
七段译码器 |
74LS247 |
1 |
|
|
全 加 器 |
74LS283 |
1 |
|
|
CMOS或非门 |
CD4002 |
1 |
|
|
共阳数码器 |
546R |
1 |
|
|
直流电表 |
10MA |
1 |
|
|
直流电表 |
200MA |
1 |
|
|
直流电表 |
1V |
1 |
|
|
直流电表 |
15V |
1 |
|
|
直流电表 |
±100UA |
1 |
|
|
工 具 |
|||
|
万 用 表 |
MF47 |
1 |
|
|
尖 嘴 钳 |
|
1 |
|
|
螺 丝 刀 |
|
3 |
|
|
剥 线 钳 |
|
1 |
|
|
连 接 线 |
|
若 干 |
|
|
其 他 |
|||
|
实验台 |
|
1台 |
|
|
实验桌 |
|
1张 |
|
|
防腐皮 |
|
1块 |
|
|
凳子 |
|
2张 |
|
部分元器件图片

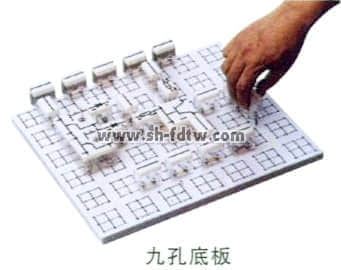

九孔板
背面
九孔板背面特写
