电子手艺实训与审核实验室成套装备

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：电工电子手艺实训审核
[规格型号]：TWK-745
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 5326 人关注该产品

产品详情

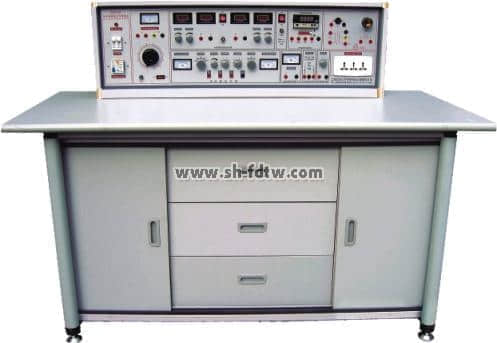

TWK-745　电子手艺实训与审核实验室成套装备

9001cc金沙以诚为本(中国)有限公司官网

一、产品特点：

为跟上我国电子工业及信息工业飞速生长的节奏，作育第一线手艺应用型操作职员，赶超天下先进制造工业。凭证《教育部关于以就业为导向，深化高等职业教育刷新的若干意见》中提出的“高等职业院校必需把作育学生下手能力、实践能力和可一连生长能力放在突出职位，增进学外行艺的作育”精神。我公司手艺职员综合了“电子电器类”“电子手艺应用类”“电子信息类” 《电子手艺训练》教学纲要要求，研制了本实验装备。其刷新古板实验室实训教学模式，以基本操作手艺和二十几类适用新型电路的制作、调试，使学生通过电子产品的制作调试，学会阅读电路原理图和PCB图，熟悉常用电子元器件的选择、测试，掌握焊接和电路组装工艺手艺（装备中设置二十几套特制实训电路板和响应元器件），并能处置惩罚装置调试历程中泛起的问题。

本装备涵盖开关、音频、信号爆发、计数、译码、显示、丈量、控制等实训内容。分为几个条理和若干�？�，差别学制，差别生源的学�？善局ぷ约旱南终嫦嘈窝≡袷笛迪钅�。该装备具有科学性、验证性、适用性、意见意义性，是高等、中专、职业学校及种种培训机构为学生加入社会事情前必不可少的训练装备，也可用作审核机构对学生举行审核的理想装备。

二、实训台组成与性能：

1、电源及参数：

1.1  输入电源：交流220V，50Hz电源，输入时指示灯亮。

1.2  电源输出：有嵌入式包管盒和泄电开关二级�；すπ�。

1.2.1　0-220V电源输出：一组万能插座：为种种仪器提供事情电源；

1.2.2　可调交流电源：0-250V一连可调，内装一台0.5KVA单相调压器，电压输出有表指示；

1.2.3　恒流稳压电源：二路0-30V稳压输出，内置式继电器自动换档，多圈电位器一连调理，使用利便。输出最大电流1.5A，具有预设式限流�；すπ�，自动恢复功效，每路输出由0.5级数字电流表，电压表指示，电压稳固度＜10-2，负载稳固度＜10-2，纹波电压＜5mv。

1.2.4 牢靠直流电源输出：电压5V，输出最大电流500mA。

1.3 智能型直流数字电流表：精度0.5级，接纳ICL公司高性能AD转换器配以高速MPU单位设计而成通过键控、数显窗口实现人机对话功效控制模式。具有自动与手动量程，20mA、200mA、2000mA三档，丈量规模：0-2000mA。具有数据存储与盘问、超量程报警、指示功效。

1.4　单次脉冲源：每拨一次钮子开关可输出一对正负脉冲。

1.5  函数信号爆发器：输出正弦波、三角波、矩形波。

1.5.1  频率规模：由5Hz到550KHz，分五个频段。

1.5.2　频率指示：由HZ表直接读出；

1.5.3　电压输出规模：正弦波5HZ-250KHZ>4.5V,250KHZ-550KHZ>3.5HZ,三级衰减：0db,20db,40db,具有一连细调。矩形波：5HZ-250KHZ＞4.5V，250KHZ-550KHZ＞3.5V幅度一连可调；三角波：5HZ-550KHZ＞1V。

1.6  音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路　扩音，也可作信号寻迹仪器使用。

1.7  变压器：内置式220V/12＋24V变压器，功率25W。

1.8　喇叭：8Ω,0.5W内置式。

1.9　蜂鸣器：内置式；

1.10 灯头座：250V、4A灯头座一只，用于实训中电路的验证等，牢靠在实验台上，使用利便、清静。

2、实训操作桌：

由双面饰面板制成，稳固形，不褪色。尺寸：160×70×80cm，铝合金框架，造型雅观大方，中心设有抽屉，存下班具，左右二只贮存柜，用于贮存元器件。

三、整套装备组成与配备（以二十四座为例）

1、实训操作桌12张，一桌二座。每张操作桌配有一粒胶皮板，�；ぷ烂妫ㄈ缧柙谧郎习才胖匚铩⒑附拥龋�。

2、示教控制台：由示教实训操作桌、实训台、演示控制屏组成，能划分控制12台学生实训台的电源。演示屏立在实训台上，尺寸为160×70cm，用于解说、演示。

3、实训台，共12台，每张学生实训操作桌上设置1台。

4、器材配备：13只MF-47万用表，13只数字万用表，台钻1台，微型手枪钻1台，电烙铁及烙铁架25套，双门立柜2个，安排台钻桌1张，13套尖嘴钳，斜口钳，螺丝刀，扳手，镊子，敷铜板13片，起源焊接通用线路板及组件13套，13×22套电子手艺实训审核组件（包括特制线路板及响应元器件），25张学生凳。

四、实训项目：

1.常用仪器仪表的使用；

2.常用电子元器件的识别与检测；

3.电烙铁拆装与电子锡焊手艺训练；

4.印刷线路板的制作；

5.三端集成稳压直流电源的制作；

6.串联型直流稳压电源的制作；

7.低频信号电压放大器的装配与测试；

8.具有负反响信号放大器电路的制作与测试；

9.文式桥振荡器的焊接与调试；

10.电池电压监视电路的制作与测试；

11.电子催眠器电路的制作；

12.模拟“知了”电子电路的制作实训；

13.适用声控、光控节电照明灯的制作与实训；

14.语音报警喇叭的制作与实训；

15.逻辑测试器的制作与测试；

16.正负脉冲信号的制作与测试；

17.智力竞赛抢答器的制作；

18.水位报警器电路的制作；

19.迷你闪色泽灯的制作；

20.光控音乐门铃；

21.适用模拟自然风控制器的制作；

22.台灯调光电路；

23.适用CMOS触摸锁钥电路；

24.自动充电器的制作；

25.半导体收音机的组装与调试。

TWK﹣745电子手艺实训与审核实验台元件清单（每台）

元 件 名 称

型 号

数 量

备 注

电 阻

0.5Ω

1

1W

电 阻

1Ω

1

1W

电 阻

36Ω

1

1W

电 阻

220Ω

1

1/2W

电 阻

470Ω

1

1/2W

电 阻

750Ω

1

1/2W

电 阻

1K

1

1/2W

电 阻

1.2K

1

1/2W

电 阻

1.8K

1

1/2W

电 阻

2K

1

1/2W

电 阻

2.7K

1

1/2W

电 阻

3K

1

1/2W

电 阻

5.6K

1

1/2W

电 阻

6.8K

1

1/2W

电 阻

8.2K

1

1/2W

电 阻

24K

1

1/2W

电 阻

47K

1

1/2W

电 阻

39K

1

1/2W

电 阻

100K

1

1/2W

电 阻

150K

1

1/2W

瓷片电容

0.01?F

1

63V

电解电容

220?F

1

63V

二 极 管

2AP9

1

三 极 管

9013

2

三 极 管

9012

6

镊 子

1

电烙铁及烙铁架

2

万 用 表

MF47

1

数字万用表

DT890B+

1

斜口钳

1

螺 丝 刀

－ ＋

4

导 线

若干

实 验 台

1

实 验 桌

1

防 腐 皮

1

凳 子

2

通用线路板及组件

1套

印刷线路板制作配件：敷铜板、毛笔、铅笔、复写纸、油漆

各1

三端集成稳压直流电源的制作组件

1套

串联型直流稳压电源的制作组件

1套

低频信号电压放大器的装配与测试组件

1套

具有负反响信号放大器电路的制作与调试组件

1套

文氏桥振荡器的焊接与调试组件

1套

电池电压监视电路的制作与调试组件

1套

模拟“知了”电子电路的制作与实训组件

1套

适用声控、光控节电照明灯的制作与实训组件

1套

语音报警喇叭的制作与实训组件

1套

逻辑测试器的制作和测试组件

1套

正负脉冲信号爆发器的制作与测试组件

1套

水位报警器电路的制作与测试组件

1套

迷你闪色泽灯的制作与测试组件

1套

光控音乐门铃的制作与测试组件

1套

适用自然风控制器的制作与测试组件

1套

台灯调光电路组件

1套

Cmos触摸锁钥电路组件

1套

自动充电器的制作组件

1套

电子催眠电路的制作组件

1套

半导体收音机的组装与调试组件

1套

注：

示教台设置清单：在上述配备元器件的基础上，增添台钻1台、台钻桌1张、微型手枪钻1台、双门立柜2个。
