高性能电工电子电拖综合实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：电工电子手艺实训审核
[规格型号]：TW-DGT
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 12842 人关注该产品

产品视频

产品详情

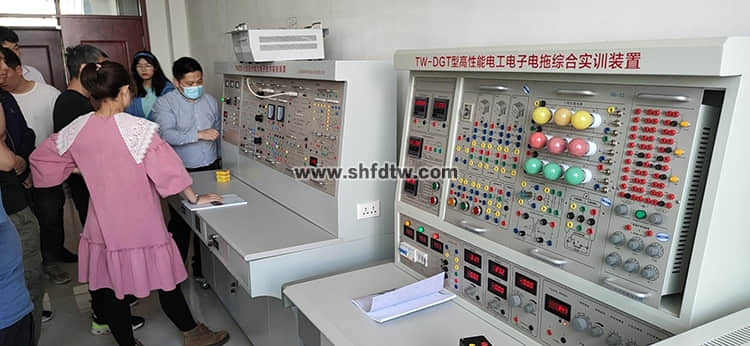

TW-DGT型高性能电工电子电拖综合实训装置


TW-DGT型高性能电工电子电拖实验装置吸收了海内外洋先进教学仪器的优点，充分思量了实验室的现状和未来的生长趋势，从性能上和结构上举行了立异，接纳挂箱式结构，精练明晰，结构合理，使用利便无邪 。实验仪表全数字化显示、精度高，对实验中所涉及的电源、仪器仪表接纳可靠�；�，同时设置了可靠的人身清静�；は低�，该实验装置性能优越，是各大中专院校实验室建设的选择 。
用途:适用大中专院校“电工基础”、“电工学”、“数电”、“模电”、“电机学”、“电机与电力拖动”、“电气控制”、“继电接触控制”等课程的实验教学 。并可扩展“可编程控制器”及“电机变频控制”等实验内容 。
配套软件：《电工手艺与实训仿真教学系统软件》、《电子手艺与实训仿真教学系统软件》



9001cc金沙以诚为本(中国)有限公司官网


（1）实验器材
使用3D建模，使实训装备上所用到的元器件真实的放映给学生，另学生有个直观的熟悉 。
（2）典范电路
实训装备响应电路的原理图和实物接线图都将反应在这个栏目里 。用鼠标点击原理图上响应的元器件符号，真实电路中就会指示对应的器件，并且在提醒窗里泛起该元件在电路中的作用
（3）电路原理
该电路的电路事情原明确说，使用生动的动画演示，配合上专业的语音解说使得该教学课件抵达一定的深度 � Ｋ腊宓脑硎诳伪涞蒙锥�，是先生有力的教学工具之一 。
（4）接线训练
学生通过半透明的原理图上的提醒，凭证原理图对电路举行模拟接线，接线的同时系统也有响应的提醒 � ？梢匝盗费墓娣督酉吆吞峁┒缘缏返氖煜に�
（5）实验仿真
学员可以操作空气开关，按钮等元器件来操控响应项目的电路 。界面上的接触器、时间继电器等元器件就可以凭证操作控制电机的转动 。


TW-DGT型高性能电工电子电拖综合训装置特点：
1、综合性强综合了现在海内种种学校电类基础课程的所有实验项目 。
2、顺应性强实验的深度与广度可凭证需要作无邪调解，普及与提高可凭证教学的历程作有机地团结 。装置积木式结构，替换便捷，添加部件即可扩展功效或开发新实验 。
3、整套性强从仪器仪表、专用电源到实验毗连专用导线等均配套齐全，仪器仪表的性能、精度、规格等均亲近团结实验的需要举行配套 。
4、一致性强实验器件选择合理、配套完整，使多组实验效果有优异的统一性，便于西席组织和指导实验教学 。
5、直观性强本装置接纳整体与挂件相团结的结构形式，电源设置、仪表一目了然，各实验挂件使命明确，操作、维护轻盈 。

9001cc金沙以诚为本(中国)有限公司官网
TW-DGT型高性能电工电子电拖综合训装置手艺指标及说明:
1、外型尺寸：160x70x162cm
2、事情电源：交流三相四线380±5%50HZ
3、输入功率：<1.5KVA
4、输出交流电源：三相四线380V 。
5、人身清静�；すπВ旱缌餍托沟绫；ぁ⒌缪剐托沟绫；ず头来サ缡笛榈枷� 。
6、直流稳压电源：两组0--30V一连可调，自动继电器换档，数字表显示，自动过载�；ぁ⒅甘竞妥远指垂π� 。
7、恒流源：0--200mA一连可调，数字表显示，开路�；� 。
8、准时器兼报警纪录仪：电源控制屏内配有准时器兼报警纪录仪，具有设定实验时间、纪录报警次数等功效
9、函数信号爆发器：⑴、波形：正弦波、三角波、方波 。
⑵、频率规模：5Hz－550KHz分段一连可调 。
⑶、正弦波失真度：10Hz-100KHz小于1% 。
⑷、输出幅度：正弦波大于0-14Vp-p 。
频率计：丈量规模为1Hz至8MHz，有六位LED数码管显示，闸门时基1S，迅速度35mV � ？兀诓�/外测）转换 。
10、直流数字电压表：微处置惩罚器制作；0.5级精度；丈量规模：0－300V 。
11、直流数字毫安表：微处置惩罚器制作；0.5级精度；丈量规模：0－500mA 。
12、直流数字电流表：微处置惩罚器制作；0.5级精度；丈量规模：0－5A 。
13、交流数字电压表：新专业MCU制作；精度0.5级，丈量规模：0－450V 。
14、交流数字电流表：新专业MCU制作；精度0.5级，丈量规模：0－5A 。
15、实训毗连线：
凭证差别实训项目的特点，配备两种差别规格的实训毗连线，强弱电均接纳高可靠护套结构用枪插毗连线（不保存任何触电的可能），内里接纳无氧铜抽丝而成头发丝般细的多股线，抵达超软目的，外包丁晴聚氯己烯绝缘层，具有柔软、耐压高，强度大、防硬化、韧性好等优点，插头接纳实芯铜质件外衣铍轻铜弹片，接触清静可靠；两种导线都只能配合响应内孔的插座，不可混插，大大提高了实训的清静及合理性 。
16、实验挂箱：
实验挂箱面板正面印有原理图及符号，背面焊有响应元器件，需要丈量及视察的部分装有锁紧式接插件，使用利便、直观、可靠，实验电路接纳单位电路方法设计，每个单位电路以基本电路为主，再毗连差别的元件为该电路参数或通过差别的单位电路组合，完成差别的实验要求 。

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

电路基础实验挂箱



（1）电工实验挂箱一
设有RC串并联选频网络实验电路、戴维南定理/诺顿定理实验电路、RLC串联谐振实验电路、基尔霍夫/叠加定理实验电路、一阶二阶实验电路、双口网络、互易定理实验电路 。挂箱面板正面印有原理图及符号，背面焊有响应元器件，使用利便、直观、可靠 。
（2）电工实验挂箱二
设有仪表量程扩展实验电路、电路状态轨迹的视察实验电路、最大功率传输条件测定实验电路、RC双T选频网络实验电路、电压源与电流源的等效变换实验电路、RLC元件特征及交流电参数的测定实验电路 。挂箱面板正面印有原理图及符号，背面焊有响应元器件，使用利便、直观、可靠 。
（3）电工实验挂箱三
设有灯组（9个15W彩灯）实验电路、电容组、单相电度表、日光灯实验电路 。设有互感实验电路（巨细互感线圈各一个）、铁芯变压器（36V/220V、50W）一个 。
（4）元件箱
设有实验所需的电阻器、电容器、二极管等实验元器件若干和一个0-99999.9欧/2W的电阻箱 。
（5）受控源、回转器挂箱
设有VCVS、VCCS、CCVS、CCCS受控源实验电路、回转器实验电路、负阻抗变换器实验电路 。
（7）模拟电子实验挂箱
设有电源实验电路、运放实验电路、直流信号源、低压交流电源、电阻电容三极管等实验元件；配备单管、多级、负反响实验� ？椤⑹枭ⅰ⒓殖陕史糯笫笛槟 ？� 。
（8）数字电子实验挂箱
设有8位逻辑电平开关、8位逻辑电平指示、四位十进制设码显示器、一个共阴数码管、两组拨码开关、单次脉冲、高可靠圆脚集成插座8P、14P、16P、28P、40P等若干以及实验所需的电阻器、电位器三极管等 。
（9）继电控制实验挂箱一
配备交流接触器3只带通电指示，热继电器1只，时间继电器1只，启动阻止按钮2只，包管丝座3只，三相开关一只 。
（10）继电控制实验挂箱二
配备BK变压器1只 。交流接触器1只带通电指示，热继电器1只，启动阻止按钮2只，包管丝座3只，三相开关一只 。整流桥1组 。指示灯3只 。

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

继电器接触控制挂箱

四、实验器材设置
1、实验桌：全钢结构，钢质喷塑，耐磨防火面板，设有抽屉、柜子用于存下班具、配件等 。
2、电源控制屏：包括交直流数字电压电流功率功率因数表，两组直流稳压电源；恒流源、信号源、交流三相电源、交流低压电源 。
3、180W三相异步电念头1台：星形/三角形联接；铝合金外壳 。
4、实验导线、实验指导书、使用说明书1套 。

五、实验项目
电工实验项目
1、基本电工仪表的使用与丈量误差的盘算
2、减小仪表丈量误差的要领
3、欧姆定律
4、电阻的串、并、混联电路
5、电阻分压器电路
6、电容的串、并、混联电路
7、电容的充放电电路
8、伏安法测电阻
9、节点电压法
10、回路电压法
11、支路电流法
12、电阻与温度的关系:用伏安法测出灯丝在差别电压下的阻值
13、电压表量程的扩展
14、电流表量程的扩展
15、电路元件的伏安特征
16、直流电阻电路故障的检查
17、电路中电位的丈量
18、基尔霍夫电压定律
19、基尔霍夫电流定律
20、电压源外特征的测定叠加原理
21、叠加原理
22、电压源与电流源的等效变换
23、负载获得最大功率的条件
24、戴维南定理
25、诺顿定理
26、互易定理
27、二端口网络
28、双联开关两地控制
29、RLC串联交流电路
30、RLC并联交流电路
31、RLC串联谐振电路
32、电感、电容元件在直流和交流电路中的特征
33、正弦稳态下RL、RC串联电路
34、日光灯电路的毗连
35、提高功率因数的要领
36、电磁感应征象
37、互感耦合电路
38、互感线圈同名端的判断
39、一阶电途经渡历程的研究
40、二阶电途经渡历程的研究
41、单相变压器
42、变压器参数测定及绕组极性判别
43、交流电路参数的丈量
44、三相负载的星形联络
45、三相负载的三角形联络
46、三相交流电路功率的丈量
47、功率因数及相序的丈量
48、单相电度表的装置及使用
49、三相鼠笼式异步电念头的使用
50、三相异步电念头点动控制
51、三相异步电念头自锁控制
52、三相异步电念头既可点动又自锁控制
53、接触器联锁正反转控制
54、按钮联锁正反转控制
55、接触器和按钮双重联锁正反转控制

模拟电路实验项目
1、常用电子仪器的使用
2、二极管的简朴测试
3、晶体三极管输入输出特征实验
4、单级放大电路
5、两级放大电路
6、负反响放大电路
7、射极追随器
8、差动放大电路
9、场效应管放大器
10、RC正弦波振荡电路
11、LC振荡器及选频放大器
12、集成运放的基本参数测试
13、集成运放比例求和运算电路
14、集成运放的积分、微分电路
15、集成运放的电压较量器电路
16、波形爆发器
17、有源滤波器
18、集乐成率放大器
19、互补对称功率放大器
20、集成稳压器
21、串联稳压电路
22、晶闸管可控整流电路

数字电路实验项目
1、晶体管开关特征、限幅器与钳位器
2、TTL集成逻辑门的逻辑功效与参数测试
3、CMOS集成逻辑门的逻辑功效与参数测试
4、集成逻辑电路的毗连和驱动
5、组合逻辑电路的设计与测试
6、译码器及其应用
7、数据选择器及其应用
8、触发器及其应用
9、计数器及其应用
10、移位寄存器及其应用
11、脉冲分派器及其应用
12、使用门电路爆发脉冲信号——自激多谐振荡器
13、单稳态触发器与施密特触发器——脉冲延时与波形整形电路
14、555时基电路及其应用

模拟电路实验项目
1、常用电子仪器的使用
2、二极管的简朴测试
3、晶体三极管输入输出特征实验
4、单级放大电路
5、两级放大电路
6、负反响放大电路
7、射极追随器
8、差动放大电路
9、场效应管放大器
10、RC正弦波振荡电路
11、LC振荡器及选频放大器
12、集成运放的基本参数测试
13、集成运放比例求和运算电路
14、集成运放的积分、微分电路
15、集成运放的电压较量器电路
16、波形爆发器
17、有源滤波器
18、集乐成率放大器
19、互补对称功率放大器
20、集成稳压器
21、串联稳压电路
22、晶闸管可控整流电路

电拖实验项目
1、接触器点动控制线路
2、接触器自锁控制线路
3、点动控制又可自锁控制线路
4、接触器联锁正反转控制线路
5、按钮联锁正反转控制线路
6、按钮和接触器双重联锁正反转控制线路
7、启动顺序控制线路(一)
8、启动顺序控制线路(二)
9、阻止顺序控制线路
10、两地控制线路
11、手动接触器控制串联电阻降压启动电路
12、时间继电器控制串联电阻降压启动电路
13、接触器控制Y-△降压启动控制电路
14、时间继电器控制Y-△降压启动控制电路
15、异步电动性能耗制动控制线路
16、C620车床的电气控制

设置清单

序号

装备名称

性能说明

数目

备注

1

实验桌

全钢结构，带电脑位

1套

2

实验操作台

全钢结构，配直流稳压电源：两组/恒流源/准时器兼报警纪录仪/函数信号爆发器/频率计/直流数字电压表/直流数字毫安表/直流数字电流表/交流数字电压表/交流数字电流表/智能型多功效实测系统

1套

3

电工实验挂箱一

箱体钢制，电工实验挂件

1套

4

电工实验挂箱二

箱体钢制，电工实验挂件

1套

5

电工实验挂箱三

箱体钢制，电工实验挂件

1套

6

元件挂箱

箱体钢制，电工实验挂件

1套

7

受控源、回转器挂箱

箱体钢制，电工实验挂件

1套

8

数字电路实验挂箱

箱体钢制，电子实验挂件

1套

9

模拟电路实验挂箱

箱体钢制，电子实验挂件

1套

10

继电控制实验挂箱一

箱体钢制，电拖实验挂件

1套

11

继电控制实验挂箱二

箱体钢制，电拖实验挂件

1套

12

实验毗连线

高可靠护套线

1套

13

实验凳

方形钢架结构，木质凳面，

2张

14

实验说明书

纸质

2本

15

实验工具

螺丝刀等

1套

16

装置设置

装置用线及压线板等

1套

17

教学用实验电机

180W

1只
