电工.模电.数电实验与手艺实训审核

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：立式电工电子实训审核
[规格型号]：TWKL-760A
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 4451 人关注该产品

产品详情

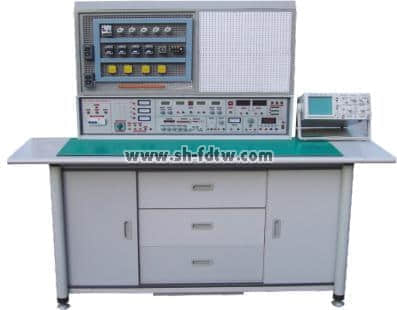

TWKL-760A 通用电工、模电、数电实验与电工、模电、数电手艺实训审核综合装置

一、概述：

本装置是电工、模电、数电实验与手艺实训审核有机的团结 ，做到资源共享一室多用 ，镌汰实验实训指导西席职员和基建投入 ，经济效益显著 。实验项目包括电工学、电工原理、模拟电子手艺、数字电子手艺等课程 ，可完成交直流、振荡、磁场电路、运算放大器、整流电路、交直流放大电路、数字逻辑电路等电路实验 。实验部分接纳德国职业教育先进的实验要领：使用九孔通用万能实验板和分立式透明元件盒无邪地组合实验 ，元器件可重复使用 ，实验利便 ，动脑下手能力强 。

9001cc金沙以诚为本(中国)有限公司官网

模电、数电手艺实训刷新古板实验实训教学模式 ，通过基本操作手艺和三十几类适用新型电路的制作、调试 ，使学生掌握电子产品的制作调试 ，学会阅读电路原理图和PCB图 ，熟悉常用电子元器件的选择、测试 ，掌握焊接和电路组装工艺手艺（装备中设置三十几套特制实训电路板和响应元器件） ，并能处置惩罚装置调试历程中泛起的问题 。实训电路中涵盖开关、音频、信号爆发、计数、译码、显示、丈量、控制等内容 。

电工实训审核在实训审核台左边网孔板上举行 ，通过清静用电 ，常用工具及仪表的使用 ，电工基本手艺训练 ，电念头的装置维护与故障处置惩罚 ，电念头基本控制线路的装置、调试与维修 ，常用生产机械电气控制线路的故障剖析与处置惩罚等项目系统训练 �？梢缘执锢投吧缁岚苤耙凳忠张卸现屑兑陨纤� 。本系列装备具有科学性、验证性、适用性、意见意义性 ，是高等、中专、职业学校及种种培训机构新建、改建实验室的理想产品 。

二、特点：

1、即能完成电工、模电、数电实验又能举行电工、模电、数电实训审核 ，大大节约实验用房 ，节约治理职员 ，经济效益显著 。

2、实验部分元件盒体透明 ，直观性好 ，盒盖与盒体接纳较科学的压卡式结构 ，维修拆装利便 ，可重复使用 。元件盒在九孔万能实验板上恣意插接成实验电路 ，要领无邪 ，使学生所学知识无邪运用 ，快速掌握 。

3、实训部分在网孔板上完成 ，操作利便、无邪 ，替换器件便捷 ，靠近工业现场 ，易扩展实训功效或开展新实训项目 。

4、实验实训项目富厚 ，装置功效齐全 ，数字电子电路实验配备通用集成插座 ，实验扩展性强 。

5、设有电压型电流型泄电掩护器 ，并有单片机自动全程监控装置过载或短路 ，一旦爆发即可自动切断电源 ，故障扫除后方可再次启动事情电源 。能确保装备和操作者清静 。

6、参考标准为一室12台学生台 ，1台西席台 ，用户可凭证学生人数酌情增减 ，西席台即能演示又能划分控制学生台的事情电源 。

三、手艺性能：

1、事情电源：三相四线（或三相五线）～380V±5%  50Hz

2、温度：-10℃～40℃ ，相对湿度＜85%（25℃）

3、装置容量：＜1KVA

4、重量：200Kg

四、功效组成

1、电源及参数：

1.1输入电源：由启动、阻止按钮控制三相四线电源输入 ，输入时指示灯亮 。

1.2电源输出：有嵌入式包管盒 ，三相泄电开关 ，过载、短路软阻止掩护装置 ，三级掩护功效 。

A组：单、三相可调交流电源 ，提供0－430V一连可调的交流电源 ，同时可获得0—250V单相可调电源（配有一台1.5KVA的三相自耦调压器 ，配有三只交流电压表 ，指示调压输出电压）

B组：低压交流电压3－24V分七档可调 ，最大输出电流1.5A ，电流表指示 。

C组：低压直流稳压电源 ，电压5V ，电流0.5A ，电流表指示 。

D组：双路恒流稳压电源 ，二路输出电压均为0—30V ，内置式继电器自动换档 。多圈电位器一连调理 ，使用利便 。输出最大电流为1.5A ，具有预设式限流掩护功效 ，输出有0.5级数字电流表、电压表指示 ，电压稳固度＜10-2 ，负载稳固度＜10-2 ，纹波电压＜5mv 。

E组：单相交流市电输出 ，由万能插板供用户装备使用 。

2、清静掩护：设有电压型和电流型泄电掩护器 ，并有单片机自动全程监控过载或短路 ，自动切断总电源 ，故障扫除按下复位按钮后方可再次启动电源 ，确保操作者和装备清静 。

3、函数信号爆发器

3.1波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波.

3.2频率规模：由0.1Hz到2MHz ，分七个频率档级 。

3.3正弦波失真度：10-30Hz<3% 30Hz-100KHz≤1%

3.4方波响应：前沿/后沿≤100nS（开路）

3.5最大输出幅度(开路)：f＜1MH 幅度≤15VP-P；1M＜f≤2MHz 幅度≤11Vp-p

3.6直流偏置(开路)：±l0V

3.7输出阻抗Z：ZO=50Ω±5Ω

3.8占空比：脉冲与锯齿波上升、下降沿可一连转变 ，规模10%～90％ 。

3.9压控振荡(VCF)：加外加直流电压0—±5V转变时 ，对应的频率转变大于l00:1 。

3.10输出衰减：20dB　40dB　60dB

4、频率计数器：

4.1测频规模：lHz～l00MHz 。

4.2闸门时间：0.01S、0.1S、1S、10S

4.3输入阻抗(AC耦合)：电阻分量约500KΩ ，并联电容约100P 。

5、单次脉冲Ｔ媚课可输出一对正负脉冲 。

6、音频功率放大器：输入音频 电压不低于10mV ，输出功率不小于1W ，音量可调 ，内有喇叭 ，用于放大电路扩音 ，也可作信号寻迹 。

7、七段译码器：6组七段译码器及对应译码显示数码管 。

8、智能型功率、功率因数表

由24位专用DSP、16位高精度AD转换器和高速MPU单位设计而成 ，通过键控、数显窗口实现人机对话功效控制模式 。软件上接纳RTOS设计思绪 ，同时配有PC监控软件来增强剖析能力 。功率丈量精度为1.0级 ，功率因数丈量规模0.3-1.0 ，电压电流量程为450V和5A ，能自动判别负载性子（感性显示“L” ，容性显示“C” ，纯电阻不显示） ，并可存储15组丈量数据 ，供随时查阅 。

9、真有用值智能交流电流表一只

由单片机主控测试电路构玉成数显和全测程交流电流表一只 ，通过键控、数显窗口实现人机对话功效控制模式 。能对交流信号（20-20KHz）举行真有用值丈量 ，丈量规模0～5A ，量程自动判断、自动切换 ，精度0.5级 ，四位数码显示 。同时能对数据举行存储、盘问、修改（共15组 ，掉电生涯） 。

10、智能型直流数字电流表一只

接纳ECL公司高性能AD转换器配以高速MPU单位设计而成 ，通过键控、数显窗口实现人机对话功效控制模式 。具有自动与手动量程 ，丈量规模：0-2000mA 。手动量程为：20mA、200mA、2000mA 。丈量精度为0.5级 。具有数据存储与盘问功效 。具有超量程报警、指示等功效 。

五、全室组成与配备（以参考标准：1台西席台 ，12台学生台为例）

1、实验实训屏12个 ，每台学生台配备1台 ，材质为铁质双层亚光喷塑 ，左边为网孔板 ，右边为九孔万能实验板 。下部为电源、信号及控制单位 。

2、操作桌：铝木结构 ，桌面为防火、防水、耐磨高密度板 。共12张 ，一桌二座 ，桌面配备一块胶皮板掩护桌面 ，桌体下部为元件贮存柜 ，安排元器件 。

3、西席台1台：由实验实训演示屏、桌、学生电源集成控制器组成 ，即可作实验实训解说演示又能划分控制学生台的事情电源以提高清静系数 。

4、器材配备（以参考标准：1台西席台 ，12台学生台即25座为例）：

序号

名     称

每台数目

全室数目

单位

备    注

1

人体苏醒模子

1

个

西席演示

2

灭火器

1

只

西席演示

3

直流电机

1

台

100W ，西席拆装演示

4

手枪钻

1

13

把

5

表笔、扳手、尖嘴钳、钢丝钳、剥线钳等电工工具

1

13

套

6

电烙铁及烙铁架

1

25

套

7

指针万用表MF-50

1

13

只

8

数字万用表890B+

1

13

只

9

单相电度表

1

13

只

10

三相电度表

1

13

只

11

电流互感器

3

3*13

只

12

兆欧表

1

13

只

13

钳形电流表

1

13

只

14

转速表

1

只

西席台用

15

变压器绕线机

2

只

分组训练

16

包管盒

3

3*13

只

17

熔断器

6

6*13

只

18

拉线开关、园插座、平灯头

各2

2*13

只

19

20W日光灯

1

13

套

20

换相开关

1

13

只

21

电阻、变压器组件

1

13

套

22

三相电念头拆装拉具

3

套

23

钢锯架

1

13

把

24

单相电念头

1

13

台

25

三相电念头180W

2

2*13

台

26

交流接触器

4

4*13

只

27

组合开关

1

13

只

28

3H铁壳按钮

1

13

只

29

热继电器

2

2*13

只

30

时间继电器

1

13

只

31

50W变压器

1

13

只

32

单刀开关

1

13

只

33

三相闸刀

1

13

只

34

信号灯

3

3*13

只

35

敷铜板（PCB）制作

1

13

片

36

通用焊接电路板（焊接训练）及组件

1

13

套

37

电子手艺实训审核组件（包括特制线路板及响应元器件）

30

30*13

套

38

电流插座

3

3*13

只

39

交流电表

4

4*13

只

40

电工模电数电实验所需电阻、电位器、电感、电容、变压器、条形磁铁、二极管、三极管、场效应管、集成电路、集成座、可控硅、逻辑电平开关及逻辑电平指示传感器件等元件

1

13

套

元件已装在透明单位盒内 ，集成座通用 ，可恣意扩展数字电路实验 。

41

变压器绕线桌

1

张

42

走线槽

2

2*13

米

分组训练

43

双门立柜

2

个

44

学生凳

25

张

六、参考实验实训项目

（一）实训部分：

A：电工部分

1．低压验电笔的使用

2．灭火器的操作要领（西席演示）

3．口对口人工呼吸法和胸外心脏压挤法抢救的掌握

4．常用工具的使用与识别

5．常用导线的毗连和绝缘的恢复

6．电烙铁的拆装与焊接手艺训练

7．电工识图训练

8．电工布线工艺

9．日光灯电路的按装接线

10．单相电度表直接接线电路装置

11．单相电度表经电流互感器的接线电路装置

12．配电板装置

13．室内配线

14．室内照明电路装置

15．万用表转换开关的使用和读数

16．交流电压的丈量

17．直流电压、直流电流的丈量

18．电流表、电压表的装置

19．电阻的丈量

20．兆欧表、钳形电流表接地电阻测定仪的使用

21．单相功率、功率因数的丈量

22．三相四线有功电度表的装置接线

23．三相四线有功电度表经电流互感器的装置与接线

24．常用开关继电器拆装

25．交流接触器的拆卸与组装

26．常用启动器的结构视察与检测

27．小型变压器的制作

28．小型变压器故障检查与扫除

29．三相鼠笼式电念头的拆装与测试

30．三相鼠笼式异步电念头运行巡视

31．三相鼠笼式异步电念头的按期磨练

32．三相鼠笼式电念头故障剖析

33．定子绕组局部故障的扫除

34．单相电容式电念头绕组的拆装

35．单相电容式电念头故障与扫除

36．手动正转控制线路的装置与磨练训练

37．接触器点动正转控制

38．具有自锁的正转控制

39．具有过载掩护的正转控制

40．接触器联锁的正反转控制

41．按钮联锁的正反转控制线路

42．按钮、接触器复合联锁的控制线路

43．按触器控制Y-△降压控制

44．X62-W型铣床主轴与进给电机的联锁控制

45．时间继电器控制Y-△降压起动控制

46．C620-1型车床控制线路的模拟装置

47．直流电念头的拆装训练（西席演示）

48．直流电念头的磨练训练（西席演示）

B：电子实训

1．常用仪器仪表的使用

2．常用电子元器件的识别与检测

3．电烙铁拆装与电子锡焊手艺训练

4．印刷线路板的制作

5．三端集成稳压直流电源的制作

6．串联型直流稳压电源的制作

7．低频信号电压放大器的装配与测试

8．具有负反响信号放大器电路的制作与测试

9．文式桥振荡器的焊接与调试

10．电池电压监视电路的制作与测试

11．电子催眠器电路的制作

12．模拟“知了”电子电路的制作实训

13．适用声控、光控节电照明灯的制作与实训

14．电子驱蚊器线路的制作实训

15．掩护视力准时器线路

16．语音报警喇叭的制作与实训

17．逻辑测试器的制作与测试

18．正负脉冲信号的制作与测试

19．智力竞赛抢答器的制作

20．水位报警器电路的制作

21．迷你闪色泽灯的制作

22．光控音乐门铃

23．适用模拟自然风控制器的制作

24．台灯调光电路

25．适用CMOS触摸锁钥电路

26．自动充电器的制作

27．半导体收音机的组装与调试

28．助听器的组装与调试

29．声、光控楼道灯的组装与调试

30．灭火机械人的组装与调试

（二）实验部分：

A、电工实验：

1．电工丈量仪表的使用

2．常用元件的识别与检测

3．线性元件与非线性元件的伏安特征

4．电源的外特征

5．电位值、电压值的测定

6．电流表和电压表的扩程

7．基尔霍夫定律的验证

8．验征楞次定律

9．迭加原理与互易定理的验证

10．戴维南定理与诺顿定理的验征

11．电压源与电流源的等效变换

12．受控源特征的研究

13．一阶电路实验

14．二阶电路的过渡历程

15．研究LC元件在直流和交流电路中的特征

16．负载获得最大功率的条件

17．交流电路参数的丈量

18．正弦交流电路中RLC元件的特征

19．RL及RC串联电路实验

20．RLC串联谐振电路

21．日光灯电路的毗连及功率因数改善

22．三相负载的星、三角接法

23．三相电路及功率的丈量

24．R-C选频网络的研究

25．二端口网络研究

26．单相变压器实验

27．互感电路实验

28．三相异步电念头的使用与起动

29．三相电念头继电接触控制的基本电路

30．三相电念头Y-△起动控制实验

31．三相电念头的顺序控制实验

32．三相电动性能耗制动控制实验

33．最简朴的电路

34．电路中各点电位与参考点的选择

35．电阻的串联

36．电阻的并联

37．电阻的混联

38．电阻分压器电路

39．全电路欧姆定律

40．电桥的应用与平衡条件

41．节点电压法

42．回路电压法

43．支路电流法

44．RCL并联电路

45．串联电路

46．变压器结构及事情原理

47．基尔霍夫第一定律

48．基尔霍夫第二定律

49．日光灯电路原理

50．扩大电压表量程

51．扩大电流表量程

52．RC电路的过渡历程

53．RL过渡历程

54．电容的串联电路

55．电容的并联电路

56．电容器的充放电

57．电容器在交直流中的作用

58．条形磁铁在线圈中的运动

59．电容的混联

60．纯电阻、电感、电容电路

61．磁耦合线圈的顺串

62．磁耦合线圈的反串

63．欧姆表的事情原理

64．双联开关二地控制

65．用示波器视察磁滞回线

66．磁路欧姆定律

67．两线圈的互感及同名端

68．互感耦合

69．提高功率因数的要领

70．单相电路功率的丈量

71．收录机电源电路

72．滤波电路

73．电阻与温度的关系:用伏安法测出灯丝在差别电压下的阻值 。

74．三相异步电机闸刀控制正转实验

75．具有过载掩护的控制线路

76．按钮控制的正反转控制线路

77．接触器控制星一三角降压起动控制线路

B、模电、数电实验：

（1）模拟部分实验

1．二极管的正、反相特征

2．晶体三极管的输入、输出特征

3．晶体管共射极单管放大器

4．两级阻容耦合放大电路

5．负反响对放大器性能的影响

6．场效应管放大器

7．差动放大电路

8．运算放大器指标测试

9．集成运算放大器的基本应用(多种模拟运算电路)

10．集成运算放大器非线性应用（多种波形爆发器）

11．变压器耦合推挽功率放大器

12．0TL功率放大器

13．集乐成率放大器

14．单相桥式整流电路

15．串联型晶体管直流稳压电源(设计性实验)

16．集成直流稳压电源

17．单结晶体管特征

18．单结晶体管触发电路

19．晶闸管简朴测试

20．晶闸管可控整流电路

使用上述20项实验元器件还可完成下面实验项目

l．电压负反响偏置电路

2．分压式电流负反响偏置电路

3．用二极管稳固事情点

4．共基极放大电路

5．共集电极放大电路

6．共源极基本放大电路

7．场效应管共漏极电路

8．场效应管共栅极电路

9．单管阻容放大电路

10．变压器耦合放大电路

11．甲类功率放大电路

12．串联电流负反响电路

13．串联电压负反响电路

14．并联电压负反响电路

15．并联电流负反响电路

16．共基共射极放大电路

17．自举射极输出电路

18．NPN一PNP直接耦合放大电路

19．用负反响消除自激振荡

20．晶体管开关作用

21．变压器反响式振荡电路

22．电容三点式振荡电路

23．电感三点式振荡电路

24．差动放大电路的基本形式

25．长尾式差动放大电路

26．双电源长尾式差动放大电路

27．运放用作交流比例放大

28．反相输入掩护步伐

29．同相输入掩护步伐

30．电源极性错接的掩护

31．RC高通电路

32．使用三极管来掩护器件

33．差动输入运算电路

34．快速积分电路

35．模拟一阶微分方程电路

36．模拟二阶微分方程电路

37．基本对数运算电路

38．适用微分电路

39．阻挡数放大基本电路

40．简朴的过零较量电路

41．使用二级管作为上限检测幅度选择电路

42．下限幅度选择电路

43．RC无源网络的低通滤波电路

44．同相输入一阶低通滤波电路

45．反相输入一阶低通滤波电路

46．简朴的二阶RC滤波电路

47．典范二阶RC有源低通滤波电路

48．典范二阶高通有源滤波电路

49．基本带通滤波电路

50．典范带通滤波电路

51．矩型波振荡电路

52．宽度可调的矩形波爆发器

53．幅频可调的锯齿波爆发器

54．单相半波整流电路

55．单相全波整流电路

56．电容滤波电路

57．电容滤波带电阻负载

58．RC滤波电路

59．基本LC滤波电路

60．二倍压整流电路

61．三倍压整流电路

62．基本稳压电路

63．基本调解管稳压电路6

64．具有放大环节的稳压电路

65．单相半波可控硅整流

66．电子调压电路

67．电子催眠器逐一意见意义性实验一

68．电子门铃电路逐一意见意义性实验二

69．电子报警电路逐一意见意义性实验三

（2）数字部分实验

l．TTL集成逻辑门的参数测试

2．CM0S逻辑门的参数测试

3．TTL集成电极开路门与三态输出门的应用

4．与、非、或、与非门电路实验

5．半加器电路实验

6．全加器电路实验

7．RS触发器实验

8．D触发器实验

9．JK触发器实验

10．T触发器实验

11．JK型触发器转换成D触发器

12．D型触发器转换成JK触发器

13．计数器实验

14．MSI移位寄存器及其应用

15．译码器及其变换方法

16．MSI数据选择器及逻辑设计

17．微分型单稳态电路

18．环形多谐振荡器

19．使用门电路组成编码器分派器、选择器

20．组合电路的设计之逐一一编码转换

21．组合电路的设计之二逐一显示电路

22．同步时序电路的设计

23．盘算机时序电路的设计

24．集成准时器测试及应用

25．CM0S集成A/D、D/A转换电路实验

26．二极管非门、或非门电路

27．三极管非门、与非门、或非门电路

28．异步十进制减法计数器

29．异步十进制加法计数器

30．综合能力培训实验逐一电子秒表
