机床电气控制手艺实训审核判断装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：电工.电拖.机床电气审核柜
[规格型号]：TWB-765H
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 1763 人关注该产品

产品视频

产品详情

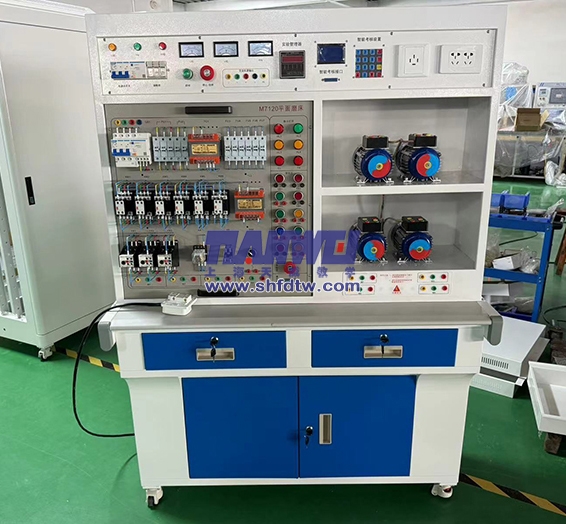

TWB-765H机床电气控制手艺实训审核判断装置

一、概述

本装置是我公司为各职业手艺院校的电气、自动化及相关专业、社会电工培训、各县市维修电工判断所（站）等单位电气控制的教学、审核而研制的实训装备 。全用于课堂演示、机床电气控制原理性操作及实训实习审核 。装置通过利便地替换挂箱可划分审核四种机床电路，使用率高、镌汰资金投入，每个挂箱设置自力的故障设置盒，操作利便 。由于装备均接纳工业上通用的电器，因而可作为电工类职业培训的审核装备 。通过本设置的培训能提高学生下手能力和故障扫除手艺，并战胜以往在现实装备上举行教学用度高且难以抵达教学目的的弱点 。

 9001cc金沙以诚为本(中国)有限公司官网

二、适用规模

通过替换挂箱能完成以下三种机床电路的实训审核：

1、M7120平面磨床电路手艺实训审核

2、Z3040摇臂钻床电路手艺实训审核

3、CA6140通俗车床电路手艺实训审核

每个电路均设有17-25个故障点，通过实验台上的无线网络答题器扫除故障 。

4、无线智能审核器手艺说明

·审核器接纳优质PVC模具一次成型，外貌贴彩色PVC面板 � Ｉ蠛似髯蟛嗯蠛四 ？榧敖畹缭� 。形状规格263X183X96mm 。

·审核键接纳数字化触摸式按键，手感清晰、反应迅速 。

·人机界面接纳蓝光3.2液晶显示屏，操作简朴明晰，具有很好的互交性 。

·数据传输接纳高质量无线网络� ？�，包管数据传输的距离和准确度 。

·电路设计优化合理，生产工艺严酷完善，包管机械的可靠性和稳固性 。

·可设置最多达60个故障点（扩容后） 。

·故障编号可以随意更改 。

·每个故障点都可以设置为开路或短路故障 。

·设置的参数在断电后不会丧失 。

·输出继电器的触头容量达5A/AC250V，既可以用于强电，又可以用于弱电 。

·接纳自力开关电源供电，输入电压规模宽，体积小、重量轻、效率高 。

三、特点

1、一台装置能完成三种机床电路的实训审核，经济效益显著 。

2、设有电压型和电流型�；て�，能确保操作者人身清静，还设有实验治理器，可设定实训时间，准时报警且切断电源 。为学员的审核提供一个统一的标准 。

3、设有单片机和全程监控三相输出事情电源相间、线间过载或短路，一旦爆发即切断电源且告警，故障扫除按下复位按钮后才华重新启动电源，确保装备清静 。

四、手艺性能

1、输入电源：三相四线～380V±10%  50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、形状尺寸：1200*450*1800mm

9001cc金沙以诚为本(中国)有限公司官网

五、装置的组成及功效

装置主要有实训柜、实训机床电路挂箱、实训控制屏、网孔板、实验元器件等组成 。

（一）实训屏

实训屏为铁质双层亚光密纹喷塑结构，铝合金面板

1、主控功效板

（1）三相四线电源输入，通过泄电�；て鹘油ㄗ芸�,由接触器通过启动、阻止按钮举行操作 。

（2）设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断 。

（3）三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源，且设有报警与复位功效 。

（4）实验治理器：具有设定实训时间，准时报警、切断电源等功效 。

（5）设有380V和220V插座，为外部仪器提供事情电源 。

2、辅助器件装置屏

柜体右底装有实训审核用的演示及验证电机，电机所有的接线口都已引到面板上，通过专用清静导线与实训审核电路挂箱毗连 。

3、三种机床审核电路及对应的故障点：

（1）M7120平面磨床电路手艺实训审核挂箱故障点设置一览表：

故障编号

故障征象

故障编号

故障征象

1

液压泵电念头不事情

10

照明灯不亮

2

砂轮、冷却电念头无响应

11

主轴指示灯不亮

3

冷却电念头无响应

12

电源指示灯不亮

4

控制变压器没电，控制回路失效

13

主轴电机无法启动

5

控制回路失效，信号灯及照明灯正常，主轴指示灯失效

14

电磁吸盘无充磁、去磁，失磁�；ぜ痰缙�

6

砂轮无法下降

15

失磁�；ぜ痰缙鞑皇虑�

7

电念头控制电路失效，失磁�；ぜ痰缙鳌⒌缭粗甘尽⒄彰骶�

16

砂轮无法上升

8

液压泵电念头只能点动，不可自锁运行

17

9

砂轮和冷却泵控制电路失效

（2）Z3040摇臂钻床电路手艺实训审核装置故障点设置一览表：

故障编号

故障征象

故障编号

故障征象

1

机床不事情

11

立柱不可松开

2

机床不事情

12

立柱不可松开

3

主轴电机不可启动

13

主轴箱不可坚持松开

4

主轴电机不可启动

14

主轴箱不可松开

5

摇臂不可上升

15

机床不可启动

6

摇臂不可上升

16

冷却泵不可启动

7

摇臂不可下降

17

照明灯不亮

8

摇臂不可下降

18

主轴不事情

9

立柱不可夹紧

19

立柱夹紧电机不事情

10

立柱不可夹紧

20

摇臂不可升降

（3）CA6140通俗车床电路手艺实训审核挂箱故障点设置一览表：

故障编号

故障征象

故障编号

故障征象

1

机床无法启动

10

主轴、冷却泵电念头不可启动

2

机床无法启动

11

冷却泵不可启动

3

机床无法启动

12

冷却泵不可启动

4

照明灯不亮

13

冷却泵不可启动

5

机床无法启动

14

刀架不可快速移动

6

机床无法启动

15

主轴不事情

7

主轴、冷却泵电念头不可启动

16

冷却泵不事情

8

主轴电念头控制不可自锁

17

不可快速移动

9

主轴电念头控制不可自锁
