模电、数电、通讯原理实验室成套装备
- [产品分类]：模电数电电气控制
- [规格型号]：TWK-528H
- [产品价钱]：询价
- [参数下载]：
- [联系电话]：021-55884002
- [QQ]：
- [微信]：
- 已有 4369 人关注该产品
产品详情

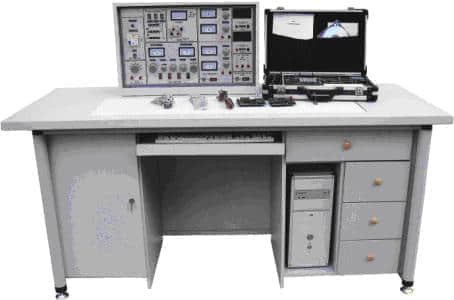

TWK-528H模电、数电、通讯原理实验室成套装备
本通讯原理教学实验装置接纳包括模拟/数字信号源、事情电源的通用平台及八套实验� ？樽槌傻哪 ？榛教ㄊ浇峁�，便于系统的功效扩充。做实验时通用平台及实验� ？槭褂门吲�，增添实验下手实践性。� ？槭褂弥С侄啻慰⒌木哂性谙低晨杀喑坦πУ腎SP芯片，提供用户自主设计的功效，注重给实验者提供下手实践和自主设计的空间。该装置通过另购装备“数字信号显示仪”可毗连盘算机，并可将实验数据在盘算机中举行处置惩罚、存储，利便编写实验报告。该装置实验内容切合天下电子类统编课本《通讯原理》和《通讯原理实验》的教学要求，附有完整详尽的实验指示书。课本可选用清华大学电子工程系主任曹志刚教授编写的《现代通讯原理》。为了便于学生明确课程，指导书中配有每个实验的原理图。为配合基础教学的需要，增添了数字电路、模拟电子手艺实验线路。这一崭新的系统实现了专业基础课（模拟、数字电路）、专业课(通讯原理)、结业设计的三合一，做到一机多用，大大节约实验室，节约治理职员，节约资金。
系统特点：
1、席卷通讯原理课本中的知识点，模拟系统、数字系统、基带传输、频带传输、模拟信号数字传输等。
2、实验装置接纳� ？榛钠教ㄊ浇峁�，系统具有可一直扩充、升级的空间，用户可凭证差别的教学要求采购差别的实验设置，节约投资。也可凭证自己的需求定制或自制功效� ？�。
3、电路� ？橛肫教ò宓男藕畔呤褂玫枷吲�，增添实验下手实践性，使用者在实验历程中进一步加深对该实验知识点的相识。
4、部分电路使用具有在系统可编程功效的ISP芯片，实验者可以举行多次开发。
5、元器件间坚持合理的距离，标有与原理图对应的编码。电路中设置了大宗的丈量点、接所在，还在重点部分标有汉字说明，以利便视察、丈量。
6、数电、模电实验元件盒盒体透明直观，内装元件一目了然，盒盖章有永不褪色元件符号，线条清晰雅观，盒盖与盒体接纳压卡式结构、维修拆装利便，在桌面中央通用九孔电路板上恣意拼插盒成实验电路，实验利便、快捷，下手能力强。
三、功效与结构：
（一）实验台部分：
1、电源
1.1电源输入:事情电压220V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有包管丝和泄电�；た囟侗；すπ�。
A组:低压交流电压3-24V分七档可调，输出电流1.5A。
B组:二组相互自力的0-30V直流稳压电源，内置式继电器自动换档，多圈电位器一连调压，输出电流2A，具有预设式限流�；すπ�。
C组:低压直流稳压电源，电压+5V，电流0.5A，有表指示。
D组:单相市电输出，供用户自备仪器使用。
2·函数爆发器
2.1波形:输出正弦波、三角波、方波。
2.2频率规模:5Hz-550KHz，有频率表指示。
3·七段译码器及对应译码显示数码管。
4·单次脉冲：每拨按一次钮子开关可获得一组正负脉冲。
5·通讯原理部分
5.1二路模拟（正弦、三角、方波，2Hz-200KHz）、12路可调数字信号源（时钟、脉冲、伪随机序列），5路事情电源（+5(2.5A)、-5(0.2A)、+12(0.3A)、-12(0.3A)、GND）。
5.2双路抽样定理与脉冲调幅（PAM）实验板，包括采样、模拟信道、解调展宽、滤波放大电路部分。
5.3集成化增量调制编译码（DM）实验板，接纳集成化调制解调芯片,并有手动码流爆发电路。
5.4集成化脉冲编码（脉码）调制编译码（PCM）实验板，接纳集成化调制解调芯片,并有手动码流爆发电路。
5.5数字多路传输系统（MUX）实验板，接纳具有在线可编程功效的ISP芯片，复接/解复手动爆发的四路码流信号，并有手动设置开关。
5.6循环纠错码编译码(ECC（15.6）)实验板，接纳具有在线可编程功效的ISP芯片，包括手动信码输入、模拟信道、解码显示等电路。
5.73阶高密度双极性码型变换（HDB3）实验板，包括编码（四连“0”检测及补“1”、破损点形成、取代节选择及单双极性变换电路），译码（单双极性、讯断、破损点检测、取代节去除及位准时恢复电路）部分。
5.8移频键控（FSK）实验板，包括调制（可变分频比的分频链）、解调（过零检测、码准时恢复、位同步、码再生、有源滤波电路）部分。
5.9移相键控（PSK）实验板，包括调制（差分编码—相位选择法调制，差分编码、调相电路）、解调（同相—正交环解调，集成化VC0、差分译码电路）部分。
5.10光纤传输（OPT）实验板，包括调制（CMI编码、去毛刺、光发送头），解调（光吸收头、预放大、电平讯断、时钟提取、成型、鉴相、VCO、取样、CMI解码）部分。
6·外测交直流二用电流表:精度0.5级，三位半数字式显示，丈量规模:0-999mA。
7·外测交直流二用电压表:精度0.5级，三位半数字式显示，丈量规模:0-99.9V。
（二）学生实验桌:一桌二座，桌面中央设置九孔通用电路插板，元件盒在其上接插成实验电路完成实验。桌的左右各有一个柜，柜中存放元器件、贮存板及电脑，中心上层安排键盘、下层抽屉存下班具、万用表、导线等。桌面尺寸:160×70cm。
四、器材配备（以24座为例，详见发货清单）
12台实验台、12张学生实验操作桌、l台主控演示台、13只MF500万用表、13只数字万用表、39只指针式1.5级直流电流表，25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒。13套声传感器、直流电机、步进电机等。13套剥线钳、螺丝刀、尖嘴钳等工具。
五、用户自备器材:
双踪同步示波器、高频信号爆发器、频率计数器、毫伏表、失真度测试仪。
六、实验项目：
（一）模电、数电部分：
(1)模拟部分
1．二极管的正、反相特征
2．晶体三极管的输入、输出特征
3．晶体管共射极单管放大器
4．两级阻容耦合放大电路
5．负反响对放大器性能的影响
6．场效应管放大器
7．差动放大电路
8．运算放大器指标测试
9．集成运算放大器的基本应用(多种模拟运算电路)
10．集成运算放大器非线性应用（多种波形爆发器）
11．变压器耦合推挽功率放大器
12．0TL功率放大器
13．集乐成率放大器
14．单相桥式整流电路
15．串联型晶体管直流稳压电源(设计性实验)
16．集成直流稳压电源
17．单结晶体管特征
18．单结晶体管触发电路
19．晶闸管简朴测试
20．晶闸管可控整流电路
使用上述20项实验元器件还可完成下面实验项目
l．电压负反响偏置电路
2．分压式电流负反响偏置电路
3．用二极管稳固事情点
4．共基极放大电路
5．共集电极放大电路
6．共源极基本放大电路
7．场效应管共漏极电路
8．场效应管共栅极电路
9．单管阻容放大电路
10．变压器耦合放大电路
11．甲类功率放大电路
12．串联电流负反响电路
13．串联电压负反响电路
14．并联电压负反响电路
15．并联电流负反响电路
16．共基共射极放大电路
17．自举射极输出电路
18．NPN一PNP直接耦合放大电路
19．用负反响消除自激振荡
20．晶体管开关作用
21．变压器反响式振荡电路
22．电容三点式振荡电路
23．电感三点式振荡电路
24．差动放大电路的基本形式
25．长尾式差动放大电路
26．双电源长尾式差动放大电路
27．运放用作交流比例放大
28．反相输入�；げ椒�
29．同相输入�；げ椒�
30．电源极性错接的�；�
31．RC高通电路
32．使用三极管来�；て骷�
33．差动输入运算电路
34．快速积分电路
35．模拟一阶微分方程电路
36．模拟二阶微分方程电路
37．基本对数运算电路
38．适用微分电路
39．阻挡数放大基本电路
40．简朴的过零较量电路
41．使用二级管作为上限检测幅度选择电路
42．下限幅度选择电路
43．RC无源网络的低通滤波电路
44．同相输入一阶低通滤波电路
45．反相输入一阶低通滤波电路
46．简朴的二阶RC滤波电路
47．典范二阶RC有源低通滤波电路
48．典范二阶高通有源滤波电路
49．基本带通滤波电路
50．典范带通滤波电路
51．矩型波振荡电路
52．宽度可调的矩形波爆发器
53．幅频可调的锯齿波爆发器
54．单相半波整流电路
55．单相全波整流电路
56．电容滤波电路
57．电容滤波带电阻负载
58．RC滤波电路
59．基本LC滤波电路
60．二倍压整流电路
61．三倍压整流电路
62．基本稳压电路
63．基本调解管稳压电路
64．具有放大环节的稳压电路
65．单相半波可控硅整流
66．电子调压电路
67．电子催眠器逐一意见意义性实验一
68．电子门铃电路逐一意见意义性实验二
69．电子报警电路逐一意见意义性实验三
(2)数字部分
l．TTL集成逻辑门的参数测试
2．CM0S逻辑门的参数测试
3．TTL集成电极开路门与三态输出门的应用
4．与、非、或、与非门电路实验
5．半加器电路实验
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转换成D触发器
12．D型触发器转换成JK触发器
13．计数器实验
14．MSI移位寄存器及其应用
15．译码器及其变换方法
16．MSI数据选择器及逻辑设计
17．微分型单稳态电路
18．环形多谐振荡器
19．使用门电路组成编码器分派器、选择器
20．组合电路的设计之逐一一编码转换
21．组合电路的设计之二逐一显示电路
22．同步时序电路的设计
23．盘算机时序电路的设计
24．集成准时器测试及应用
25．CM0S集成A/D、D/A转换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．异步十进制减法计数器
29．异步十进制加法计数器
30．综合能力培训实验逐一电子秒表
（二）通讯原理部分（九类约五十个以上）
1．PAM实验：抽样和分路脉冲的形成、验证抽样定理、PAM信号的形成息争调、多路脉冲调幅（PAM信号的形成息争调）、多路PAM系统中的路际串话征象。
2．DM实验：时钟部分（准时信号、手动爆发的DM码流信号）、发送滤波器、△M编码器、△M译码器（外地编码信号的译码、外地手动爆发码流的译码）、吸收滤波器、系统性能测试（空载噪声、幅频特征、动态规模和信噪比特征）。
3．PCM实验：时钟部分（主时钟信号、帧定位信号、手动爆发的PCM码流信号）、PCM编码器、PCM译码器（外地编码信号的译码、外地手动爆发码流的译码）、系统性能测试（空载噪声、幅频特征、动态规模和信噪比特征）。
4．MUX实验：复接准时单位、复接支路信号爆发单位、复接单位、分接同步单位、分接准时单位、分接单位。
5．ECC实验：编码器的输出信号（信码输出、编码输出）、译码器的输出信号（编码输入、信码输出）、视察信道滋扰、视察经由加扰后，该码的纠错能力。
6．HDB3实验：时钟部分（主时钟信号、“1000”码信号、Ｍ序列信号）、编码电路（0码，1码，“1000”码，M序列码）、解码电路(单双极性、讯断、破损点检测、取代节去除及位准时恢复电路，HDB3码的频谱（可�。�)、手艺指标测试（编码部分、解码部分）。
7．FSK实验：时钟部分（方波源信号、码准时信号、Ｍ序列信号）、调制信号（0码，1码，M序列码）、FSK吸收解调（过零检测、码准时恢复、位同步、码再生、有源滤波电路）、眼图。
8．PSK实验：时钟部分（方波源信号、Ｍ序列信号）、差分编码、数字调相、同相正交环、同步带和捕获带、差分译码、眼图。
9．OPT实验：时钟部分（事情时钟、M序列信号）、CMI编码、光调制与吸收、准时提取、监相、VCO、CMI解码。
|
元 件 名 称
|
型 号
|
数 量
|
备 注
|
|
电 阻
|
4Ω
|
1
|
2W
|
|
电 阻
|
5.1Ω
|
2
|
2W
|
|
电 阻
|
8Ω
|
1
|
2W
|
|
电 阻
|
10Ω
|
1
|
2W
|
|
电 阻
|
16Ω
|
1
|
2W
|
|
电 阻
|
20Ω
|
1
|
1W
|
|
电 阻
|
30Ω
|
1
|
1W
|
|
电 阻
|
51Ω
|
2
|
1W
|
|
电 阻
|
75Ω
|
1
|
1W
|
|
电 阻
|
100Ω
|
2
|
1/8W
|
|
电 阻
|
120Ω
|
1
|
1/8W
|
|
电 阻
|
150Ω
|
1
|
1/8W
|
|
电 阻
|
200Ω
|
1
|
1/8W
|
|
电 阻
|
240Ω
|
1
|
1/8W
|
|
电 阻
|
300Ω
|
2
|
1/8W
|
|
电 阻
|
330Ω
|
1
|
1/8W
|
|
电 阻
|
470Ω
|
1
|
1/8W
|
|
电 阻
|
510Ω
|
2
|
1/8W
|
|
电 阻
|
620Ω
|
1
|
1/8W
|
|
电 阻
|
650Ω
|
1
|
1/8W
|
|
电 阻
|
1K
|
2
|
1/8W
|
|
电 阻
|
1.5K
|
1
|
1/8W
|
|
电 阻
|
2K
|
2
|
1/8W
|
|
电 阻
|
2.4K
|
2
|
1/8W
|
|
电 阻
|
2.7K
|
1
|
1/8W
|
|
电 阻
|
3K
|
2
|
1/8W
|
|
电 阻
|
3.3K
|
1
|
1/8W
|
|
电 阻
|
3.9K
|
1
|
1/8W
|
|
电 阻
|
4.3K
|
1
|
1/8W
|
|
电 阻
|
4.7K
|
2
|
1/8W
|
|
电 阻
|
5.1K
|
3
|
1/8W
|
|
电 阻
|
6.8K
|
2
|
1/8W
|
|
电 阻
|
7.5K
|
1
|
1/8W
|
|
电 阻
|
9.1K
|
1
|
1/8W
|
|
电 阻
|
10K
|
5
|
1/8W
|
|
电 阻
|
13K
|
2
|
1/8W
|
|
电 阻
|
15K
|
1
|
1/8W
|
|
电 阻
|
20K
|
2
|
1/8W
|
|
电 阻
|
30K
|
1
|
1/8W
|
|
电 阻
|
36K
|
1
|
/8W
|
|
电 阻
|
39K
|
1
|
1/8W
|
|
电 阻
|
47K
|
1
|
1/8W
|
|
电 阻
|
51K
|
1
|
1/8W
|
|
电 阻
|
68K
|
1
|
1/8W
|
|
电 阻
|
100K
|
2
|
1/8W
|
|
电 阻
|
150K
|
1
|
1/8W
|
|
电 阻
|
200K
|
2
|
1/8W
|
|
电 阻
|
300K
|
1
|
1/8W
|
|
电 阻
|
470K
|
1
|
1/8W
|
|
电 阻
|
510K
|
1
|
1/8W
|
|
电 阻
|
1M
|
1
|
1/8W
|
|
电 位 器
|
470Ω
|
1
|
1/2W
|
|
电 位 器
|
1K
|
2
|
1/2W
|
|
电 位 器
|
4.7K
|
1
|
1/2W
|
|
电 位 器
|
10K
|
1
|
1/2W
|
|
电 位 器
|
47K
|
1
|
1/2W
|
|
电 位 器
|
100K
|
1
|
1/2W
|
|
电 位 器
|
470K
|
2
|
1/2W
|
|
电 位 器
|
1M
|
1
|
1/2W
|
|
电 解 电 容
|
0.1UF
|
1
|
16V
|
|
电 解 电 容
|
4.7UF
|
1
|
16V
|
|
电 解 电 容
|
10UF
|
3
|
16V
|
|
电 解 电 容
|
33UF
|
1
|
16V
|
|
电 解 电 容
|
47UF
|
2
|
25V
|
|
电 解 电 容
|
100UF
|
3
|
35V
|
|
电 解 电 容
|
220UF
|
1
|
35V
|
|
电 解 电 容
|
470UF
|
1
|
35V
|
|
瓷 片 电 容
|
300P
|
1
|
63V
|
|
瓷 片 电 容
|
1000P
|
2
|
63V
|
|
瓷 片 电 容
|
4700P
|
1
|
63V
|
|
瓷 片 电 容
|
0.01UF
|
3
|
63V
|
|
瓷 片 电 容
|
0.1UF
|
2
|
63V
|
|
瓷 片 电 容
|
0.47UF
|
1
|
63V
|
|
瓷 片 电 容
|
1UF
|
1
|
250V
|
|
瓷 片 电 容
|
2UF
|
1
|
250V
|
|
音频输入变压器
|
|
1
|
|
|
音频输出变压器
|
|
1
|
|
|
变 压 器
|
220/6V.6V.24V
|
1
|
8W
|
|
电 感
|
8Ω
|
1
|
|
|
电 感
|
390UH
|
1
|
|
|
二 极 管
|
4007
|
4
|
|
|
二 极 管
|
2AP9
|
1
|
|
|
发 光 二 极 管
|
|
2
|
|
|
稳 压 二 极 管
|
2CW54
|
2
|
|
|
稳 压 二 极 管
|
2CW76
|
1
|
|
|
光 敏 二 极 管
|
|
1
|
|
|
晶 振
|
10M
|
1
|
|
|
场 效 应 管
|
3DJ6
|
1
|
|
|
单 结 管
|
BT33
|
1
|
|
|
晶 闸 管
|
KP1
|
1
|
|
|
三 极 管
|
3DG6
|
2
|
|
|
三 极 管
|
3DG12
|
2
|
|
|
三 极 管
|
3AX31
|
1
|
|
|
三 极 管
|
3DA1 |
1
|
|
|
三 端 稳 压
|
7805
|
1
|
|
|
指示灯(信号灯)
|
|
1
|
12V
|
|
开 关
|
|
2
|
|
|
喇 叭
|
8Ω/0.2W
|
1
|
|
|
继 电 器
|
6V
|
1
|
|
|
直流电表
|
±100UA
|
1
|
|
|
直流表
|
1000UA
|
1
|
|
|
直流电 表
|
10MA
|
1
|
|
|
电平开关和逻辑电平指示
|
|
2
|
16位
|
|
集 成 座
|
14脚
|
4
|
|
|
集 成 座
|
16脚
|
2
|
|
|
集 成 座
|
20脚
|
1
|
|
|
集 成 座
|
28脚
|
1
|
|
|
集 成 运 放
|
UA741
|
2
|
|
|
定 时 器
|
NE555
|
1
|
|
|
功率放大器
|
LA4101
|
1
|
|
|
数模转换器
|
DAC0832
|
1
|
|
|
模数转换器
|
ADC0809
|
1
|
|
|
TTL与非门
|
74LS00
|
1
|
|
|
TTL集电极开路与非门
|
74LS03
|
1
|
|
|
TTL非 门
|
74LS04
|
1
|
|
|
TTL与 门
|
74LS08
|
1
|
|
|
TTL三输入与门
|
74LS11
|
2
|
|
|
TTL四输入与非门
|
74LS20
|
1
|
|
|
TTL或 门
|
74LS32
|
1
|
|
|
TTL触发器
|
74LS74
|
2
|
|
|
TTL异或门
|
74LS86
|
1
|
|
|
JK触发器
|
74LS112
|
1
|
|
|
缓 冲 器
|
74LS125
|
1
|
|
|
译 码 器
|
74LS138
|
2
|
|
|
数据选择器
|
74LS153
|
1
|
|
|
计 数 器
|
74LS160
|
2
|
|
|
计 数 器
|
74LS161
|
1
|
|
|
D触发器
|
74LS175
|
1
|
|
|
加减计数器
|
74LS192
|
2
|
|
|
移位寄存器
|
74LS194
|
1
|
|
|
计 数 器
|
74LS196
|
3
|
|
|
CMOS与非门
|
CD4011
|
1
|
|
|
通讯原理实验箱
|
|
1
|
|
|
工 具
|
|||
|
万 用 表
|
MF47
|
1
|
|
|
数字万用表
|
DT890B+
|
1
|
|
|
尖 嘴 钳
|
|
1
|
|
|
电 烙 铁
|
|
2
|
|
|
烙 铁 架
|
|
2
|
|
|
螺 丝 刀
|
|
3
|
|
|
剥 线 钳
|
|
1
|
|
|
连 接 线
|
|
若 干
|
|
|
其 他
|
|||
|
实验台
|
|
1台
|
|
|
实验桌
|
|
1张
|
|
|
凳子
|
|
2张
|
|
|
防腐皮
|
|
1块
|
|
部分元器件图片
九孔板
背面
九孔板背面特写
