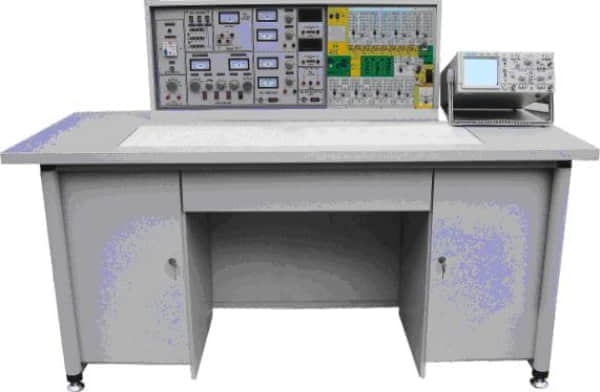

模电.数电.自动控制原理实验室装备
- [产品分类]：模电数电电气控制
- [规格型号]：TWK-528F
- [产品价钱]：询价
- [参数下载]：
- [联系电话]：021-55884002
- [QQ]：
- [微信]：
- 已有 5177 人关注该产品
产品详情
该套装备是为配合种种院校《自动控制理论》课程而设计的电子模拟装备，以积分器和加法器为基础，设置了二极管、电位器、分压器、电阻、电容等部件，可以组成PID调理器以及饱和、死区、迟滞等非线性环节 。使用简朴、操作利便，参数选择规模较广，可无邪地对控制系统举行模拟 。对掌握控制理论、调试控制系统、选择校正环节的理想参数等方面提供了利便，是学习控制理论课程必不可少的实验装备 。
该装备为刷新型产品，增添了微机相连的接口，使用通俗微机及一块CAE-98板卡（另购），即可取代长余辉示波器、超低频信号爆发器、X-Y纪录仪等隶属装备 �？衫阃瓿墒笛� 。为配合基础教学的需要，增添了数字电路、模拟电子手艺实验线路 。这一崭新的实验装备实现了专业基础课（模拟、数字电路）、专业课(自动控制原理)二合为一，做到一机多用，大大节约实验室，节约治理职员，节约资金 。该装备是学校上规模、上层次的理想选择 。
主要特点：自动控制原理实验系统自动化专业设计，整机结构合理，单位电路设置切合控制原理实验要求，参数改变无邪，排题利便；选用入口高精度运算放大器0P07，它具有高增益，输入失调电压、电流较一样平常产品小，由它组成的加法器、积分器的“零点”和“积分漂移”较� �；操作面板上设置了“复位”键，能利便地消除积分器电容上的剩余电荷，从而提高了本机重复运算的精度；自带双面双量程电压表，丈量、调解利便；具有盘算机接口，可利便毗连盘算机，组成数字/模拟实验系统 。
数电、模电实验在实验台中央九孔通用电路板上举行，凭证实验电路在其上恣意拼插元件盒成实验电路，元件盒盒体透明、直观，内装元件一目了然，盒盖章有永不褪色元件符号，盒盖与盒体团结接纳较科学的压卡式结构，维修拆装利便 。
（一）实验台部分:
1﹑电源
1.1电源输入:事情电压220V±5%(50Hz)，输入时指示灯亮 。
1.2电源输出：有包管丝和泄电�；た囟侗；すπ� 。
A组:低压交流电压3-24V分七档可调，输出电流1.5A 。
B组: 二组相互自力的0-30V直流稳压电源，内置式继电器自动换档，多圈电位器一连调压，输出电流2A，具有预设式限流�；すπ� 。
C组:低压直流稳压电源，电压+5V，+14V，电流0.5A，有表指示 。
D组:单相市电输出，供用户自备仪器使用 。
2﹑函数爆发器
2.1波形:输出正弦波、三角波、方波 。
2.2频率规模:5Hz-550KHz，有频率表指示 。
3﹑单位脉：每拨一次钮子开关输出一组正负脉冲 。
4﹑七段译码器及对应译码显示数码管 。
5﹑自动控制原理部分：由模拟运算单位、信号源、电压表、盘算机接口组成 。
6﹑外测交直流二用电流表:精度0.5级，三位半数字式显示，丈量规模:0-999mA 。
7﹑外测交直流二用电压表:精度0.5级，三位半数字式显示，丈量规模:0-99V 。
（二）学生实验桌:
三、器材配备（以24座为例，详见发货清单）
12台实验台、12张学生实验操作桌、l台主控演示台、13只MF500万用表、13只数字万用表、39只指针式1.5级直流电流表，25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒 。13套剥线钳、螺丝刀、尖嘴钳等工具 。
四、用户自备器材: 长余辉示波器（型号不限），毫伏表，滑线变阻器 。
五、实验项目：
|
1．二极管的正、反相特征
2．晶体三极管的输入、输出特征
3．晶体管共射极单管放大器
4．两级阻容耦合放大电路
5．负反响对放大器性能的影响
6．场效应管放大器
7．差动放大电路
8．运算放大器指标测试
9．集成运算放大器的基本应用
(多种模拟运算电路)
10．集成运算放大器非线性应用
（多种波形爆发器）
|
11．变压器耦合推挽功率放大器
12．0TL功率放大器
13．集乐成率放大器
14．单相桥式整流电路
15．串联型晶体管直流稳压电源
(设计性实验)
16．集成直流稳压电源
17．单结晶体管特征
18．单结晶体管触发电路
19．晶闸管简朴测试
20．晶闸管可控整流电路
|
|
l．电压负反响偏置电路
2．分压式电流负反响偏置电路
3．用二极管稳固事情点
4．共基极放大电路
5．共集电极放大电路
6．共源极基本放大电路
7．场效应管共漏极电路
8．场效应管共栅极电路
9．单管阻容放大电路
10．变压器耦合放大电路
11．甲类功率放大电路
12．串联电流负反响电路
13．串联电压负反响电路
14．并联电压负反响电路
15．并联电流负反响电路
16．共基共射极放大电路
17．自举射极输出电路
18．NPN一PNP直接耦合放大电路
19．用负反响消除自激振荡
20．晶体管开关作用
21．变压器反响式振荡电路
22．电容三点式振荡电路
23．电感三点式振荡电路
24．差动放大电路的基本形式
25．长尾式差动放大电路
26．双电源长尾式差动放大电路
27．运放用作交流比例放大
28．反相输入�；げ椒�
29．同相输入�；げ椒�
30．电源极性错接的�；�
31．RC高通电路
32．使用三极管来�；て骷�
33．差动输入运算电路
34．快速积分电路
35．模拟一阶微分方程电路
|
36．模拟二阶微分方程电路
37．基本对数运算电路
38．适用微分电路
39．阻挡数放大基本电路
40．简朴的过零较量电路
41．使用二级管作为上限检测幅度选择电路
42．下限幅度选择电路
43．RC无源网络的低通滤波电路
44．同相输入一阶低通滤波电路
45．反相输入一阶低通滤波电路
46．简朴的二阶RC滤波电路
47．典范二阶RC有源低通滤波电路
48．典范二阶高通有源滤波电路
49．基本带通滤波电路
50．典范带通滤波电路
51．矩型波振荡电路
52．宽度可调的矩形波爆发器
53．幅频可调的锯齿波爆发器
54．单相半波整流电路
55．单相全波整流电路
56．电容滤波电路
57．电容滤波带电阻负载
58．RC滤波电路
59．基本LC滤波电路
60．二倍压整流电路
61．三倍压整流电路
62．基本稳压电路
63．基本调解管稳压电路6
64．具有放大环节的稳压电路
65．单相半波可控硅整流
66．电子调压电路
67．电子催眠器逐一意见意义性实验一
68．电子门铃电路逐一意见意义性实验二
69．电子报警电路逐一意见意义性实验三
|
|
l．TTL集成逻辑门的参数测试
2．CM0S逻辑门的参数测试 3．TTL集成电极开路门与三态输出门的应用 4．与、非、或、与非门电路实验 5．半加器电路实验 6．全加器电路实验 7．RS触发器实验 8．D触发器实验 9．JK触发器实验 10．T触发器实验 11．JK型触发器转换成D触发器 12．D型触发器转换成JK触发器 13．计数器实验 14．MSI移位寄存器及其应用 15．译码器及其变换方法 |
16．MSI数据选择器及逻辑设计
17．微分型单稳态电路
18．环形多谐振荡器
19．使用门电路组成编码器分派器、选择器
20．组合电路的设计之逐一一编码转换
21．组合电路的设计之二逐一显示电路
22．同步时序电路的设计
23．盘算机时序电路的设计
24．集成准时器测试及应用
25．CM0S集成A/D、D/A转换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．异步十进制减法计数器
29．异步十进制加法计数器
30．综合能力培训实验逐一电子秒表
|
|
1．典范线性环节的模拟
2．二阶系统的阶跃响应
3．二阶系统的频率响应
4．线性系统的稳固性的研究
|
5．控制系统的校正
6．典范非线性特征
7．非线性控制系统特征剖析
|
|
元 件 名 称
|
型 号
|
数 量
|
备 注
|
|
电 阻
|
4Ω
|
1
|
2W
|
|
电 阻
|
5.1Ω
|
2
|
2W
|
|
电 阻
|
8Ω
|
1
|
2W
|
|
电 阻
|
10Ω
|
1
|
2W
|
|
电 阻
|
16Ω
|
1
|
2W
|
|
电 阻
|
20Ω
|
1
|
1W
|
|
电 阻
|
30Ω
|
1
|
1W
|
|
电 阻
|
51Ω
|
2
|
1W
|
|
电 阻
|
75Ω
|
1
|
1W
|
|
电 阻
|
100Ω
|
2
|
1/8W
|
|
电 阻
|
120Ω
|
1
|
1/8W
|
|
电 阻
|
150Ω
|
1
|
1/8W
|
|
电 阻
|
200Ω
|
1
|
1/8W
|
|
电 阻
|
240Ω
|
1
|
1/8W
|
|
电 阻
|
300Ω
|
2
|
1/8W
|
|
电 阻
|
330Ω
|
1
|
1/8W
|
|
电 阻
|
470Ω
|
1
|
1/8W
|
|
电 阻
|
510Ω
|
2
|
1/8W
|
|
电 阻
|
620Ω
|
1
|
1/8W
|
|
电 阻
|
650Ω
|
1/8W
|
|
|
电 阻
|
1K
|
2
|
1/8W
|
|
电 阻
|
1.5K
|
1
|
1/8W
|
|
电 阻
|
2K
|
2
|
1/8W
|
|
电 阻
|
2.4K
|
2
|
1/8W
|
|
电 阻
|
2.7K
|
1
|
1/8W
|
|
电 阻
|
3K
|
2
|
1/8W
|
|
电 阻
|
3.3K
|
1
|
1/8W
|
|
电 阻
|
3.9K
|
1
|
1/8W
|
|
电 阻
|
4.3K
|
1
|
1/8W
|
|
电 阻
|
4.7K
|
2
|
1/8W
|
|
电 阻
|
5.1K
|
3
|
1/8W
|
|
电 阻
|
6.8K
|
2
|
1/8W
|
|
电 阻
|
7.5K
|
1
|
1/8W
|
|
电 阻
|
9.1K
|
1
|
1/8W
|
|
电 阻
|
10K
|
5
|
1/8W
|
|
电 阻
|
13K
|
2
|
1/8W
|
|
电 阻
|
15K
|
1
|
1/8W
|
|
电 阻
|
20K
|
2
|
1/8W
|
|
电 阻
|
30K
|
1
|
1/8W
|
|
电 阻
|
36K
|
1
|
/8W
|
|
电 阻
|
39K
|
1
|
1/8W
|
|
电 阻
|
47K
|
1
|
1/8W
|
|
电 阻
|
51K
|
1
|
1/8W
|
|
电 阻
|
68K
|
1
|
1/8W
|
|
电 阻
|
100K
|
2
|
1/8W
|
|
电 阻
|
150K
|
1
|
1/8W
|
|
电 阻
|
200K
|
2
|
1/8W
|
|
电 阻
|
300K
|
1
|
1/8W
|
|
电 阻
|
470K
|
1
|
1/8W
|
|
电 阻
|
510K
|
1
|
1/8W
|
|
电 阻
|
1M
|
1
|
1/8W
|
|
电 位 器
|
470Ω
|
1
|
1/2W
|
|
电 位 器
|
1K
|
2
|
1/2W
|
|
电 位 器
|
4.7K
|
1
|
1/2W
|
|
电 位 器
|
10K
|
1
|
1/2W
|
|
电 位 器
|
47K
|
1
|
1/2W
|
|
电 位 器
|
100K
|
1
|
1/2W
|
|
电 位 器
|
470K
|
2
|
1/2W
|
|
电 位 器
|
1M
|
1
|
1/2W
|
|
电 解 电 容
|
0.1UF
|
1
|
16V
|
|
电 解 电 容
|
4.7UF
|
1
|
16V
|
|
电 解 电 容
|
10UF
|
3
|
16V
|
|
电 解 电 容
|
33UF
|
1
|
16V
|
|
电 解 电 容
|
47UF
|
2
|
25V
|
|
电 解 电 容
|
100UF
|
3
|
35V
|
|
电 解 电 容
|
220UF
|
1
|
35V
|
|
电 解 电 容
|
470UF
|
1
|
35V
|
|
瓷 片 电 容
|
300P
|
1
|
63V
|
|
瓷 片 电 容
|
1000P
|
2
|
63V
|
|
瓷 片 电 容
|
4700P
|
1
|
63V
|
|
瓷 片 电 容
|
0.01UF
|
3
|
63V
|
|
瓷 片 电 容
|
0.1UF
|
2
|
63V
|
|
瓷 片 电 容
|
0.47UF
|
1
|
63V
|
|
瓷 片 电 容
|
1UF
|
1
|
250V
|
|
瓷 片 电 容
|
2UF
|
1
|
250V
|
|
音频输入变压器
|
|
1
|
|
|
音频输出变压器
|
|
1
|
|
|
变 压 器
|
220/6V.6V.24V
|
1
|
8W
|
|
电 感
|
8Ω
|
1
|
|
|
电 感
|
390UH
|
1
|
|
|
二 极 管
|
4007
|
4
|
|
|
二 极 管
|
2AP9
|
1
|
|
|
发 光 二 极 管
|
|
2
|
|
|
稳 压 二 极 管
|
2CW54
|
2
|
|
|
稳 压 二 极 管
|
2CW76
|
1
|
|
|
光 敏 二 极 管
|
|
1
|
|
|
晶 振
|
10M
|
1
|
|
|
场 效 应 管
|
3DJ6
|
1
|
|
|
单 结 管
|
BT33
|
1
|
|
|
晶 闸 管
|
KP1
|
1
|
|
|
三 极 管
|
3DG6
|
2
|
|
|
三 极 管
|
3DG12
|
2
|
|
|
三 极 管
|
3AX31
|
1
|
|
|
三 极 管
|
3DA1 |
1
|
|
|
三 端 稳 压
|
7805
|
1
|
|
|
指示灯(信号灯)
|
|
1
|
12V
|
|
开 关
|
|
2
|
|
|
喇 叭
|
8Ω/0.2W
|
1
|
|
|
继 电 器
|
6V
|
1
|
|
|
直流电表
|
±100UA
|
1
|
|
|
直流表
|
1000UA
|
1
|
|
|
直流电 表
|
10MA
|
1
|
|
|
电平开关和逻辑电平指示
|
|
2
|
16位
|
|
集 成 座
|
14脚
|
4
|
|
|
集 成 座
|
16脚
|
2
|
|
|
集 成 座
|
20脚
|
1
|
|
|
集 成 座
|
28脚
|
1
|
|
|
集 成 运 放
|
UA741
|
2
|
|
|
定 时 器
|
NE555
|
1
|
|
|
功率放大器
|
LA4101
|
1
|
|
|
数模转换器
|
DAC0832
|
1
|
|
|
模数转换器
|
ADC0809
|
1
|
|
|
TTL与非门
|
74LS00
|
1
|
|
|
TTL集电极开路与非门
|
74LS03
|
1
|
|
|
TTL非 门
|
74LS04
|
1
|
|
|
TTL与 门
|
74LS08
|
1
|
|
|
TTL三输入与门
|
74LS11
|
2
|
|
|
TTL四输入与非门
|
74LS20
|
1
|
|
|
TTL或 门
|
74LS32
|
1
|
|
|
TTL触发器
|
74LS74
|
2
|
|
|
TTL异或门
|
74LS86
|
1
|
|
|
JK触发器
|
74LS112
|
1
|
|
|
缓 冲 器
|
74LS125
|
1
|
|
|
译 码 器
|
74LS138
|
2
|
|
|
数据选择器
|
74LS153
|
1
|
|
|
计 数 器
|
74LS160
|
2
|
|
|
计 数 器
|
74LS161
|
1
|
|
|
D触发器
|
74LS175
|
1
|
|
|
加减计数器
|
74LS192
|
2
|
|
|
移位寄存器
|
74LS194
|
1
|
|
|
计 数 器
|
74LS196
|
3
|
|
|
CMOS与非门
|
CD4011
|
1
|
|
|
自动控制原理实验箱
|
|
1
|
|
|
工 具
|
|||
|
万 用 表
|
MF47
|
1
|
|
|
数字万用表
|
DT890B+
|
1
|
|
|
尖 嘴 钳
|
|
1
|
|
|
电 烙 铁
|
|
2
|
|
|
烙 铁 架
|
|
2
|
|
|
螺 丝 刀
|
|
3
|
|
|
剥 线 钳
|
|
1
|
|
|
连 接 线
|
|
若 干
|
|
|
其 他
|
|||
|
实验台
|
|
1台
|
|
|
实验桌
|
|
1张
|
|
|
凳子
|
|
2张
|
|
|
防腐皮
|
|
1块
|
|
部分元器件图片
九孔板
背面
九孔板背面特写
