电工实验室成套装备(带智能型功率表、功率因数表)
- [产品分类]：模电数电电气控制
- [规格型号]：TWK-530
- [产品价钱]：询价
- [参数下载]：
- [联系电话]：021-55884002
- [QQ]：
- [微信]：
- 已有 4669 人关注该产品
产品详情

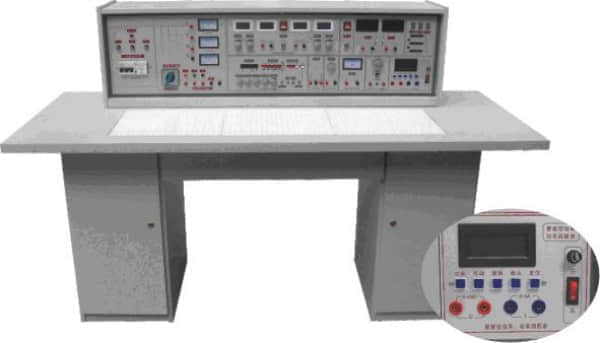

TWK-530电工实验室成套装备(带智能型功率表、功率因数表)
实验台具有较完善的清静� ；げ椒� ，较齐全的功效。实验操作桌中央配有通用电路插扳 ，电路插板注塑而成 ，外貌均布有九孔成一组相互联通的插孔 ，元件盒在其上恣意拼插成实验电路 ；元件盒盒体透明 ，直观性好 ，盒盖章有永不褪色元件符号 ，线条清晰雅观。盒体与盒盖接纳较科学的压卡式结构 ，维修、替换元件拆装利便。元器件安排在实验操作桌下边左右柜内 ，实验时取存利便 ，大大提高了治理水平 ，妄想化水平 ，大大减轻了西席实验准备事情。
适用于高等院校及要求较高的中专、技校、职业学校 ，可完成电工学、电工原理、电路剖析等课程实验。该装备是现有实验室装备的更新换代或新建、扩建实验室的理想产品 ，它的配备是学校上水平、上品级的主要标记。
实验台和实验操作桌结构及功效:
1、实验台组成与性能:
1.1.电源及参数
1.1.1输入电源:三相四线电源 ，输入时指示灯亮
1.1.2电源输出：有包管丝和泄电� ；た囟侗 ；すπ�。
A组:单、三相可调交流电源 ，提供三相0-430V一连可调的交流电源 ，同时可得至0-240V单相可调电源(配有一台1.5KVA的三相自耦调压器 ，配有三只指针式交流电压表 ，指示调压器输出电压)。
B组:低压交流电压3－24V分七档可调 ，最大输出电流1.5A ，电流表指示。
C组:低压直流稳压电源 ，电压5V ，电流0.5A ，电流表指示。
D组:双路稳流稳压电源 ，二路输出电压均为0-30V ，由多圈电位器一连调理 ，输出最大电流为1.5A ，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2 ，负稳压度<10－2 ，纹波电压:<5mV。
E组:单相交流市电输出 ，供用户自备装备使用。
1.2函数信号爆发器:
1.2.1波形:正弦波、三角波、方波、脉冲波、锯齿波、TTL方波.
1.2.2频率规模:由0.1Hz到2MHz ，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波响应:前沿/后沿≤100nS（开路）
1.2.5最大输出幅度(开路)：f＜lMHz幅度≤15Vp-p ，1M＜f≤2MHz幅度≤11Vp-p
1.2.6直流偏置(开路)：±l0V
1.2.7输出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脉冲与锯齿波上升、下降沿可一连转变 ，规模10%-90％。
1.2.9压控振荡(VCF):加外加直流电压0±5V转变时 ，对应的频率转变大于l00:1。
1.2.10输出衰减:20dB 40dB 60dB
1.3频率计数器:
1.3.1测频规模:lHz-l00MHz,六位数显。
1.3.2闸门时间:0.01S、0.1S、1S、10S
1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ ，并联电容约100P。
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器：输入音频电压不低于10mV ，输出功率不小于1W ，音量可调 ，内有喇叭 ，用于放大电路扩音 ，也可作信号寻迹。
1.6七段译码器(WBK-2000电工实验室成套装备无此功效)：3组七段译码器及对应译码显示数码管。
1.7外测交直流二用电流表:精度0.5级,三位半数字式显示 ，丈量规模:0-1000mA
1.8外测交直流二用电压表:精度0.5级,三位半数字式显示 ，丈量规模:0-99.9V。
1.9智能功率、功率因数表：
由24位专用DSP、16位高精度AD转换器和高速MPU单位设计而成 ，通过键控、数显窗口实现人机对话功效控制模式。软件上接纳RTOS设计思绪 ，同时配有PC监控软件来增强剖析能力。能丈量电路的功率、功率因数。功率丈量精度为1.0级 ，功率因数丈量规模0.3-1.0 ，电压电流量程为450V和5A ，能自动判别负载性子（感性显示“L” ，容性显示“C” ，纯电阻不显示） ，并可存储15组丈量数据 ，供随时查阅。
2、实验操作桌:双面饰面板制成 ，稳固形不褪色 ，尺寸:160×70×80cm ，造型雅观大方,中心设有抽屉 ，存下班具 ，左右二只存放柜 ，用于贮存元器件。
装备的组成、配备及实验项目:
（一）组成与配备(以二十四座为例)
1、实验操作桌12张 ，一桌二座 ，操作桌桌面中央设置通用电路插板(尺寸:35×90cm) ，凭证实验电路在其上恣意拼插元件盒成实验电路。元件盒盒体透明直观 ，内装元件一目了然 ，盒盖章有永不褪色元件符号 ，线条清晰雅观 ，盒盖与盒体接纳压卡式结构、维修拆装替换利便。每张操作桌配有一粒胶皮板 ，� ；ねㄓ玫缏凡灏遄烂�(如出需要在桌上安排电念头、焊接等)实验操作桌下部有二只元件贮存柜 ，安排实验元器件及贮存板。
2、示教控制台:由示教实验操作桌、实验台、演示控制屏组成 ，能划分控制12台学生实验台的电源。演示屏立在实验台上 ，尺寸为160×70cm ，用于解说、演示。
3、实验台 ，共12台 ，每张学生实验操作桌上设置l台。
4、器材配备:
13台0.18KW三相电念头 ，26只时间继电器 ，26只热继电器 ，13只电流测试插座 ，65只交流接触器 ，13MF47型万用表 ，26只1.5级直流电表 ，25套电烙铁及烙铁架 ，13套剥线钳、尖嘴钳、螺丝刀等工具 ，13套实验所需的电阻、电位器、电感、电容、变压器、条形磁铁、集成座等元件单位盒(元件已装在单位盒内) ，25张塑料凳。
5、用户自备器材:示波器(型号不限) ，滑线变阻器。
（二）电工实验项目
1．电工丈量仪表的使用
2．常用元件的识别与检测
3．线性元件与非线性元件的伏安特征
4．电源的外特征
5．电位值、电压值的测定
6．电流表和电压表的扩程
7．基尔霍夫定律的验证
8．验证楞次定律
9．迭加原理与互易定理的验证
10．戴维南定理与诺顿定理的验证
11．电压源与电流源的等效变换
12．受控源特征的研究
13．一阶电路实验
14．二阶电路的过渡历程
15．研究LC元件在直流和交流电路中的特征
16．负载获得最大功率的条件
17．交流电路参数的丈量
18．正弦交流电略中RLC元件的特征
19．RL及RC串联电路实验
20．RLC串联谐振电路
21．日光灯电路的毗连及功率因数改善
22．三相负载的星三角接法
23．三相电路及功率的丈量
24．R-C选频网络研究
25．二端口网络研究
26．单相变压器实验
27．互感电路实验
28．三相异步电念头的使用与起动
29．三相电念头继电接触控制的基本电路
30．三相电念头Y-△起动控制实验
31．三相电念头的顺序控制实验
32．三相电动性能耗制动控制实验
部分元器件图片
九孔板
背面
九孔板背面特写
