电力电子手艺及电气传动实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：电力电子手艺实验室
[规格型号]：TWZ-780E型
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 95416 人关注该产品

产品详情

TWZ-780E型电力电子手艺及电气传动实训装置

9001cc金沙以诚为本(中国)有限公司官网


（装备参考图片）

一、概述

“TWZ-780E型电力电子手艺及电气传动实训装置” 适用于各职业院校所开设的《电力电子手艺》、《半导体变流手艺》、《电工与电子手艺》、《交直流调速》、《自动控制系统》、《电力拖动和自动控制》等多门课程的实训教学  ，同时还适用于初、中、高级电工及电工技师的手艺培训与审核。

二、特点

1、综合性强 本装置综合了现在海内种种学校电力电子、半导体变流、交直流调速、交流变频、电机控制、控制理论等实验项目。

2、顺应性强 能知足种种学校响应课程的实验教学  ，深度和广度可凭证需要作无邪调解  ，普及与提高可凭证教学的历程作有机的团结  ，装置接纳积木式结构  ，替换便捷  ，如需要扩展功效或开发新实验  ，只需添加部件即可  ，永不镌汰。

3、整套性强 从专用电源、电机及其它实验部件到实验毗连专用导线配套齐全  ，配套部件的性能、规格等均亲近团结实验的需要举行配套。

4、直观性强 各实验挂件接纳脱离结构形式  ，组件面板示意、图线明确  ，各挂件使命明确  ，操作、维护利便。

5、科学性强 装置占地面积少  ，节约实验用房  ，镌汰基建投资；配套的小电机均经特殊设计  ，可模拟中小型电机的特征和参数；小电机耗电省  ，节约能源  ，实验噪声小  ，整齐雅观  ，改善实验情形；实验内容富厚  ，设计合理  ，除了加深理论知识外还可团结现实开设设计性实验。

6、开放性强 控制屏供电接纳三相隔离变压器隔离  ，并设有电压型泄电�；ぷ爸煤偷缌餍托沟绫；ぷ爸�  ，确保操作者的清静；各电源输出均有监示及短路�；さ裙π�  ，各丈量仪表均有可靠的�；すπ�  ，使用清静可靠；控制屏还设有准时器兼报警纪录仪  ，为学生实验手艺的审核提供一个统一的标准。由于整套装置经由全心设计  ，加上可靠的元器件质量及可靠的工艺作为包管  ，产品性能优良  ，所有这些均为开放性实验室  ，创立了条件。

三、适用规模

本装置涵盖了种种院校等所开设的“电力电子手艺(或称半导体变流手艺)”、“直流调速”、“电机控制”、“电力拖动自动控制系统”及“控制理论”等专业课程所要求的实验实验项目。

四、手艺性能

1、输入电源: 三相四线(或三相五线 380V±10％ 50HZ)

2、事情情形: 温度-10℃－+40℃　相对湿度＜85％（25℃） 海拨＜4000m

3、装置容量：＜1.5KVA

4、形状尺寸：1750×700×1580 mm?

五、装置的基本配备

1、DK01电源控制屏（铁质双层亚光密纹喷塑结构  ，铝质面板）

（1）交流电源（均带有过流�；げ椒ィ�

提供交流电源：三相交流电源 380V/5A

三相交流电 220V/3A（隔离输出）

（2）高压直流电源

励磁电源：220V（0.5A）  ，具有输出短路�；�。

（3）指针式仪表：

交流电压表一只：可通过其下方的波段开关切换指示三相电网输入线电压  ，精度1.0级;

(4)数字式仪表

1）真有用值交流数字电压表一只：丈量规模0～500V,量程自动判断、自动切换  ，精度0.5级  ，三位半数显  ，为交流调速系统提供电压指示；

2）真有用值交流数字电压表一只：丈量规模0～5A  ，量程自动判断、自动切换  ，精度0.5级  ，三位半数显  ，具有超量程告警、指示等功效  ，为交流调速系统提供电流指示；

3）直流数字电压表一只：丈量规模0～500V  ，三位半数显  ，输入阻抗为10MΩ  ，精度0.5级；

4）直流数字毫安表一只：丈量规模为0～5A  ，三位半数显  ，精度0.5级。

（5）人身清静�；は低�

三相隔离变压器一组：三相电源首先通过三相泄电�；て�  ，然后经钥匙开关、接触器到隔离变压器  ，使输出与电网隔离（浮地设计）  ，对人身清静起到一定的�；ぷ饔�。

电流型泄电�；ぷ爸茫嚎刂破寥粲行沟缯飨�  ，泄电流凌驾一定值  ，即切断电源。

电压型泄电�；ぷ爸茫嚎刂破寥粲行沟缯飨�  ，泄电压凌驾一定值  ，即切断电源。

实验毗连线及插座：强、弱电毗连线及插座脱离  ，不可混插。强电毗连线及插座接纳全关闭工艺  ，使用清静、可靠、防触电。

（6）实验治理器

具有设定实验时间、准时报警、切断电源等功效；还可以自动纪录与区分由于接线或操作过失所造成的泄电告警、仪表超量程告警等。

（7）控制屏其它设施

控制屏正面大凹槽内  ，设有两根圆钢管  ，可挂置实验部件  ，凹槽底部设有3芯插座  ，挂箱的供电由这些插座提供� ？刂破了缴栌械ハ嗳�220V电源插座及三相四极380V电源插座  ，还设有实验台照明用的40W日光灯一盏。

2、DK02实验桌

实验桌为铁质双层亚光密纹喷塑结构  ，桌面为防火、防水、耐磨高密度板,结构结实  ，形状似长方体关闭式结构  ，造形雅观大方；设有两个大抽屉、柜门  ，用于安排工具、存放挂件及资料等。桌面用于装置电源控制屏并提供一个宽敞恬静的事情台面。实验桌还设有四个万向轮和四个牢靠调理机构  ，便于移动和牢靠  ，有利于实验室的结构。

3、DQ03-1牢靠电机导轨、测速系统及智能数显转速表（带测速反�。�

4、DQ27三相可调电阻（每组900Ω×2/0.41A）

5、DK03晶闸管主电路

提供12只5A/1000V的晶闸管  ，  ，每只晶闸管均设有�；ぷ爸�  ，晶闸管可通过外加信号举行触发（留有触发脉冲输入接口）  ，可更好的完成设计性实验；设有带镜面细密指针式直流电压表±300V  ，精度1.0级带镜面直流电流表±2A  ，精度1.0级各一只清静波电抗器一组。

6、DK04三相晶闸管触发电路

提供三相触发电路、功放电路等  ，与“DK03”配套使用。

7、DK05 单相晶闸管触发电路实验

提供单结晶体管触发电路、、锯齿波同步移相触发电路、单相交流调压触发电路及西门子TCA785集成触发电路。

8、DK06 电机调速控制实验（Ⅰ）

提供以下� ？椋焊ǎù裕⒌骼砥鱅、转速变换（FBS）、调理器II、反号器（AR）、电流变换（FBC）、电压隔离器（TVD）。其中调理器I和调理器II的比例增益由电位器调理。

9、DK06-1电机调速控制电路（II）

提供以下� ？椋毫愕缙郊觳猓―PZ）、转矩极性判别（DPT）、逻辑控制（DLC）。

10、DK11单相调压与可调负载

提供了一只0～250V/0.5KVA单相交流自耦调压器  ，为响应的实验提供可调电源；一个整流滤波电路以及0～90Ω/1.3A（串联）或0～45Ω/2.6A（并联）瓷盘可调电阻  ，为响应的实验提供一个可调的阻性负载。

11、DK12变压器实验

提供三相芯式变压器一个（该变压器有2套副边绕组  ，原、副边绕组的电压为127V/63.6V/31.8V）  ，用于异步电机串级调速实验和三相桥式、单相桥式有源逆变电路实验；还设有三相不控整流电路等� ？�。

12、DQ07-1直流发电机 （220V、355W、1500r/min）

13、DQ09直流并励电念头 （185W  ，220V  ，1500r/min）

14、DQ11三相线绕式异步电念头（AC220V  ，接法 Y  ，转速 1380RPM  ，功率120W ,电流0.6A  ，绝缘品级E）

15、GDQ12线绕式异步电机起动与调速电阻箱

提供0、2、5、15、35五档同轴联调的三相绕线异步电念头转子起动、调速电阻一组。

16、实验毗连线：

凭证差别实验项目的特点  ，配备两种差别的实验联接线  ，强电部分接纳高可靠护套结构手枪插毗连线（不保存任何触电的可能）  ，内里接纳无氧铜抽丝而成头发丝般细的多股线  ，抵达超软目的  ，外包丁晴聚氯乙烯绝缘层  ，具有柔软、耐压高、强度大、防硬化、韧性好等优点  ，插头接纳实芯铜质件外衣铍轻铜弹片  ，接触清静可靠；弱电部分接纳弹性铍轻铜裸露结构联接线  ，两种导线都只能配合响应内孔的插座  ，这样大大提高了实验的清静及合理性。

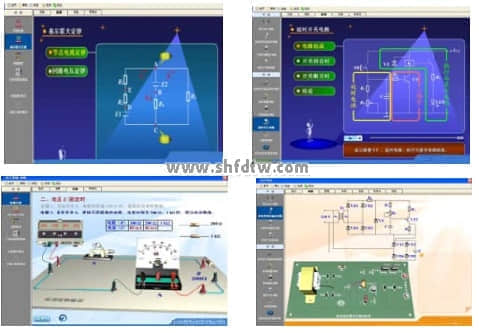

17、提供电工电子/电拖及自动控制手艺判断仿真  ，3D动画建模拟真软件（提供正版软件  ，便于升级）：

� ？榉治绻せ　⒄彰鞯缏贰⒁瞧饕潜怼⒌脱沟缙鳌⒌缌ν隙⒌缱悠骷⒌缱邮忠铡⒒驳缏贰LC控制等100多个实验内容  ，学� ？梢云局ぱ敖妊≡裣煊Φ难盗纺 ？榫傩醒盗�。

使用生动的动画演示  ，配合语音对电路事情原理举行解说；可通过半透明的原理图上的提  示举行相关操作；具有与装备一致的实验项目和实物元件先容；具有实验目的的形貌、实验器材的展示、典范电路的剖析、电路原理声动同步的解说、元件结构模拟操作、电路原理的模拟接线  ，模拟现场的工业仿真等功效。该软件所有图标及器件均接纳3D建模  ，通过美工处置惩罚  ，整体画面雅观大方。通过软件的教学及仿真  ，能引发学员的头脑、增强学员的感性熟悉  ，更好地剖析教学的重点、难点。

软件中的项目内容都和实验装备相关  ，学生在去实验室之前  ，就可以对实操项目在理论和感观上有个起源的熟悉。

18、智能故障审核单位

本单位允许联网审核或脱机审核  ，设有西席与学生窗口。学生与先生操作简朴利便.

以下以单机模式审核设置为例先容智能审核的操作要领：

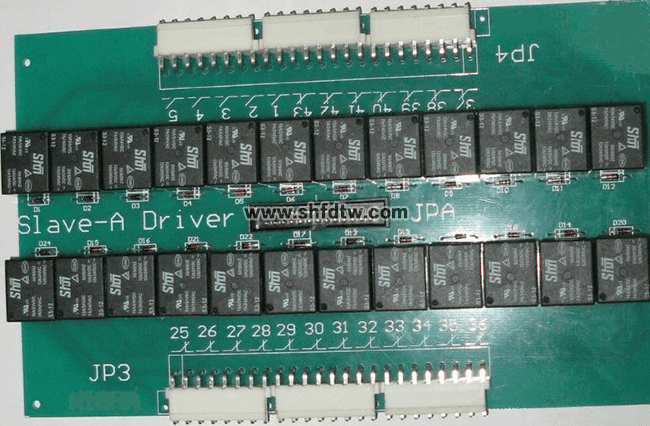

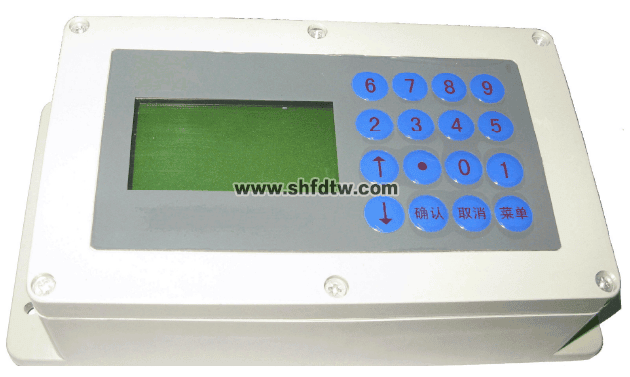

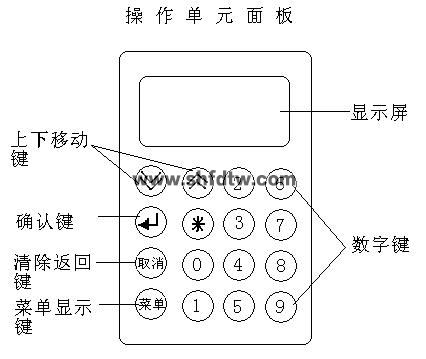

（1）、智能审核装置——主要包括操作单位、故障单位两部分。


9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网9001cc金沙以诚为本(中国)有限公司官网




0-9键为数字键供输入数据、菜单选择、操作使用。

上、下箭头键供显示数据上、下移动时使用。

回车键      供操作后确认使用。

作废        供作废操作、扫除数据、返回上一级菜单使用。

菜单        进入目今窗体的菜单时使用。

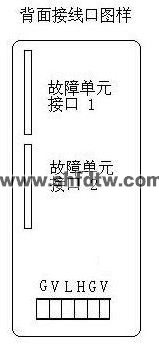

Ｇ：１２Ｖ电源负极　　�。郑海保玻值缭凑　。獭ⅲ龋和缗俗�

（2）、智能审核的操作要领

通过配套的排线对应毗连（如：故障单位接口1及故障单位接口2）

9001cc金沙以诚为本(中国)有限公司官网



六、本装置能开设的实验项目

电力电子手艺实验项目

（一）电力电子手艺实验

1）单结晶体管BT35触发电路

2）锯齿波同步移相触发电路

3）TCA785 集成触发电路

4）单相半波可控整流电路

5）单相桥式半控整流电路

6）单相桥式全控整流电路及有源逆变电路

7）三相半波可控整流电路实验

8）三相半波有源逆变电路

9）三相桥式半控整流电路

10）三相桥式全控整流及有源逆变电路

11）单相交流调压电路

12）三相交流调压电路

（二）直流电机调速部分

13）晶闸管直流调速主要单位调试实验

14）单闭环不可逆直流调速系统实验（电压/电流/速率）

15）带电流阻止负反响的转速单闭环调速系统

16）电压  ，电流双闭环不可逆直流调速系统实验  ，

17）转速  ，电流双闭环不可逆直流调速系统实验

18）逻辑无环流可逆直流调速系统实验（正反转）

（三）交流电机调速部分

（19）双闭环三相异步电机调压调速系统

（20）双闭环三相异步电机串级调速系统

（四）本装置可设置的部分故障内容

1．可控硅触发脉冲的丧失

2．整流桥熔断丝故障

3．触发电路同步信号的故障

4．触发电路的触发脉冲调理失效

5．速率调理器积分电容短路

6．速率调理器输出断路

7．转速变换输出断路

8．电流调理器积分电容短路

9．电流调理器输出断路

10．电压隔离器输出断路

11．反号器输事情不正常

本装置可设置40个自力的故障点  ，每个实训项目可通过多种故障的组合  ，可设置更多的故障。

七、装置的设置清单：


序号

编号

名               称

数目

备注

1

DK01

电源控制屏

1件

2

DK02

实验桌

1张

3

DQ03-1

电机导轨、测速系统及智能数显转速表

1件

4

DQ27

三相可调电阻（每组900Ω*2/0.41A）

1件

5

DK03

晶闸管主电路

1件

6

DK04

三相晶闸管触发电路

1件

7

DK05

单相晶闸管触发电路

1件

8

DK06

电机调速控制实验（Ⅰ）

1件

9

DK06-1

电机调速控制实验（Ⅱ）

1件

10

DK11

单相调压与可调负载

1件

11

DK12

变压器实验

1件

12

DQ07-1

直流发电机

1台

13

DQ09

直流并（他）励电念头

1台

14

DQ11

三相线绕式异步电念头

1台

15

GDQ11

线绕式异步电机起动与调速电阻箱

1件

16

高可靠护套结构手枪插实验毗连线及配件

1套

17

虚拟软件（见附件）

提供电工电子/变压器/电机及拖动自动控制手艺判断仿真  ，3D动画建模拟真软件（包括电机与变压器）（详见附件一）

1套

18

智能故障审核系统（可联网也可脱机审核）

1套

附件一  ：电工电子/变压器/电机及拖动自动控制手艺判断仿真  ，3D动画建模（包括电机与变压器）

� ？榉治绻せ　⒄彰鞯缏贰⒁瞧饕潜怼⒌脱沟缙鳌⒌缌ν隙⒌缱悠骷⒌缱邮忠铡⒒驳缏贰LC控制等100多个实验内容  ，学� ？梢云局ぱ敖妊≡裣煊Φ难盗纺 ？榫傩醒盗�。

使用生动的动画演示  ，配合语音对电路事情原理举行解说；可通过半透明的原理图上的提  示举行相关操作；具有与装备一致的实验项目和实物元件先容；具有实验目的的形貌、实验器材的展示、典范电路的剖析、电路原理声动同步的解说、元件结构模拟操作、电路原理的模拟接线  ，模拟现场的工业仿真等功效。

该软件所有图标及器件均接纳3D建模  ，通过美工处置惩罚  ，整体画面雅观大方。通过软件的教学及仿真  ，能引发学员的头脑、增强学员的感性熟悉  ，更好地剖析教学的重点、难点。

1、软件仿真实验内容要求：

一级� ？�

二级� ？�

三      级      模      块

电工基础

欧姆定律

目的

原理

实验

考考你

基尔霍夫定律

目的

原理

实验

考考你

电磁感应

目的

原理

实验

考考你

功率因数的提高

目的

原理

实验

考考你

负载星形接法

目的

原理

实验

考考你

负载三角形接法

目的

原理

实验

考考你

电机与变

压器

变压器

形状

原理

考考你

三相异步电念头

形状

装配

考考你

维修

电流互感器

种类

原理

使用

考考你

电压互感器

种类

原理

使用

考考你

单相异步电念头

形状

装配

考考你

伺服电机

形状

原理

考考你

直流电念头

形状

装配

考考你

低压电器

接触器

形状

原理

判断线圈

确定触点对

装置

考考你

继电器

形状

原理

测热元件

测触点

考考你

开关

形状

原理

丈量

考考你

按钮

形状

考考你

指示灯

形状

熔断器

形状

丈量

丈量2

接线端子

形状

电子器件

电阻器电位器

形状

标识

识别

小考试

丈量

电容器

形状

标识

使用

小考试

丈量

电感与小型变压器

形状

二极管

形状

标识

识别

小考试

丈量

三极管

形状

标识

小考试

型号判断

管脚判断

光电器件

形状

种类

集成电路

形状

标识

考考你

晶闸管与单结管电路

形状

电路

丈量

仿真

排故

考考你

电子手艺

单相桥式整流滤波电路

目的

电路

原理

结构

仿真

考考你

射极偏置电路

目的

电路

原理

仿真

考考你

串联稳压电路

目的

电路

原理

仿真

考考你

延时开关电路

目的

电路

原理

仿真

考考你

RC振荡电路

目的

电路

原理

仿真

考考你

直流电念头调速电路

目的

电路

原理

仿真

考考你

差分放大电路

目的

电路

原理

结构

仿真

考考你

单结管同步触发电路

目的

电路

原理

结构

仿真

考考你

三端可调稳压电路

目的

电路

原理

结构

仿真

考考你

宿舍灯控制电路

目的

电路

原理

结构

仿真

考考你

电力拖动

接触器联锁正反转

目的

电路

原理

接线

仿真

考考你

按扭联锁正反转控制

目的

电路

原理

接线

仿真

考考你

双重联锁正反转控制

目的

电路

原理

接线

仿真

考考你

反接制动控制电路

目的

电路

原理

接线

仿真

考考你

Y-Δ降压启动电路

目的

电路

原理

接线

仿真

考考你

手动顺序起动控制

目的

电路

原理

接线

仿真

考考你

直流电念头调速控制

目的

电路

原理

接线

仿真

考考你

双速电念头调速控制

目的

电路

原理

接线

仿真

考考你

电动葫芦控制

目的

电路

原理

接线

仿真

考考你

绕线式电念头控制

目的

电路

原理

接线

仿真

考考你

照明电路

日光灯接线

接线

原理

仿真

考考你

两地灯控制

接线

原理

仿真

考考你

机床电路

接触器联锁正反转

故障征象

排故

按扭联锁正反转控制

故障征象

排故

双重联锁正反转控制

故障征象

排故

电念头反接制动控制

故障征象

排故

Y-Δ降压启动电路

故障征象

排故

手动顺序起动控制

故障征象

排故

直流电念头调速控制

故障征象

排故

双速电念头调速控制

故障征象

排故

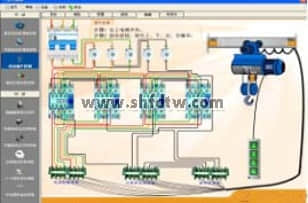

电动葫芦控制

故障征象

排故

绕线式电念头控制

故障征象

排故

常用工具

验电笔

先容

旋具

先容

剥线钳

先容

电工刀

先容

电烙铁

先容

仪器仪表

万用表

种类

面板

测电阻

测电压

测直流电流

测电压

兆欧表

种类

面板

测绕组间电阻

测电阻

考考你

电流表

种类

面板

操作

考考你

电压表

种类

面板

操作

考考你

钳形电流表

种类

面板

操作

考考你

直流单臂电桥

种类

面板

使用

操作

考考你

信号爆发器

种类

面板

使用

操作

考考你

通俗示波器

种类

面板

使用

操作

考考你

导线毗连

导线简介

裸线

电磁线

绝缘线

通讯电缆

命名法

电线命名法

射频电缆命名法

线材选用

电路条件

情形条件

导线颜色选用

导线毗连

单股芯线毗连

七股芯线的毗连

七股芯线T型毗连

线头绝缘的恢复

绝缘质料

包缠要领

热缩管

PLC

熟悉PLC

结构

I/O单位

事情方法

浅易编程器

交通讯号灯控制系统

控制要求

I/O口分派

接线

梯形图指令表

运行

可逆运行反接制动

控制要求

I/O口分派

接线

梯形图指令表

Y-Δ降压起动

控制要求

I/O口分派

接线

梯形图指令表

软件中的项目内容都和实验装备相关  ，学生在去实验室之前  ，就可以对实操项目在理论和感观上有个起源的熟悉  ，详细见以下示例：

1、电工电拖部分：

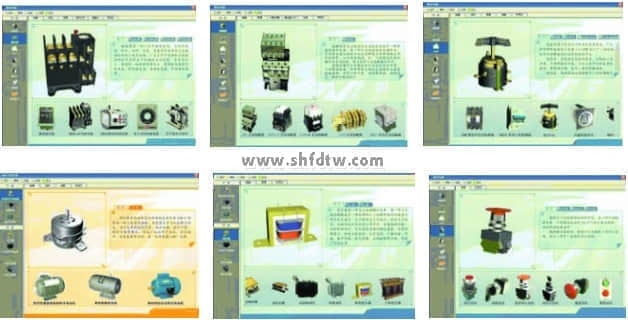

（1）实验器材

使用3D建模  ，使实验装备上所用到的元器件真实的放映给学生  ，另学生有个直观的熟悉。

9001cc金沙以诚为本(中国)有限公司官网

（2）典范电路

实验装备响应电路的原理图和实物接线图都将反应在这个栏目里。用鼠标点击原理图上响应的元器件符号  ，真实电路中就会指示对应的器件  ，并且在提醒窗里泛起该元件在电路中的作用

9001cc金沙以诚为本(中国)有限公司官网

（3）电路原理

该电路的电路事情原明确说  ，使用生动的动画演示  ，配合上专业的语音解说使得该教学课件抵达一定的深度� Ｋ腊宓脑硎诳伪涞蒙锥�  ，是先生有力的教学工具之一。


9001cc金沙以诚为本(中国)有限公司官网

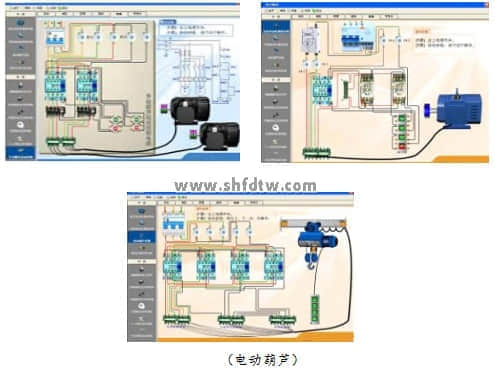

（4）接线训练

学生通过半透明的原理图上的提醒  ，凭证原理图对电路举行模拟接线  ，接线的同时系统也有响应的提醒� ？梢匝盗费墓娣督酉吆吞峁┒缘缏返氖煜に�


9001cc金沙以诚为本(中国)有限公司官网


（5）实验仿真

学员可以操作空气开关  ，按钮等元器件来操控响应项目的电路。界面上的接触器、时间继电器等元器件就可以凭证操作控制电机的转动。


9001cc金沙以诚为本(中国)有限公司官网


2、电子手艺部分：

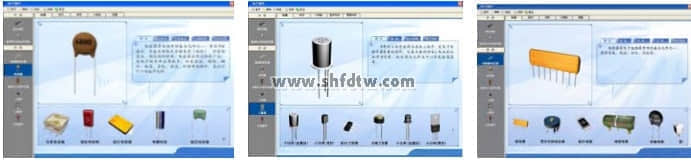

（1）实验器材

使用3D建模  ，使实验装备上所用到的元器件真实的放映给学生  ，包括电阻色环细节  ，使学生有个直观的熟悉。

9001cc金沙以诚为本(中国)有限公司官网


（2）电路原理

该电路的电路事情原明确说  ，使用生动的动画演示  ，配合上专业的语音解说使得该教学软件抵达一定的深度� Ｋ腊宓脑硎诳伪涞蒙锥�  ，是先生有力的教学工具之一。

9001cc金沙以诚为本(中国)有限公司官网


（3）实验仿真

真实的反应出实验征象  ，包括示波器的波形、电压（可测多点）  ，调理电位计或操作某些按钮开关  ，电路的参数会追随转变。直观生动的模拟出了实验所要抵达的效果  ，也能使学生熟悉实验仪器的使用。

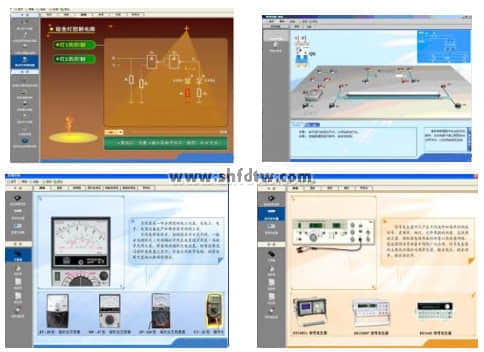

3、照明电路部分：

9001cc金沙以诚为本(中国)有限公司官网


使用要领同上  ，本� ？榘ㄈ展獾平酉摺⒘降氐瓶刂�。

4、仪器仪表部分：

本� ？榘ㄍ蛴帽怼⒄着繁怼⒌缌鞅怼⒌缪贡怼⑶蔚缌鞅�。

5、机床电路排故部分：


9001cc金沙以诚为本(中国)有限公司官网

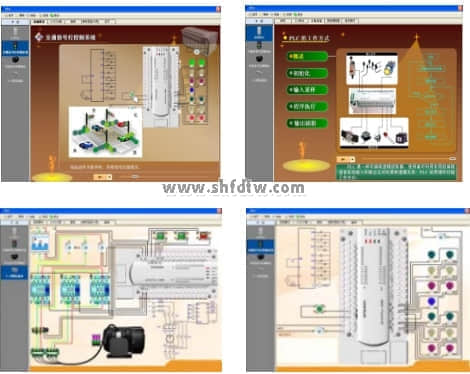

6、 PLC控制部分：


9001cc金沙以诚为本(中国)有限公司官网
