维修电工电气控制及仪表照明电路综合实训审核

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：维修电工实训审核
[规格型号]：TW-01F
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 4553 人关注该产品

产品详情

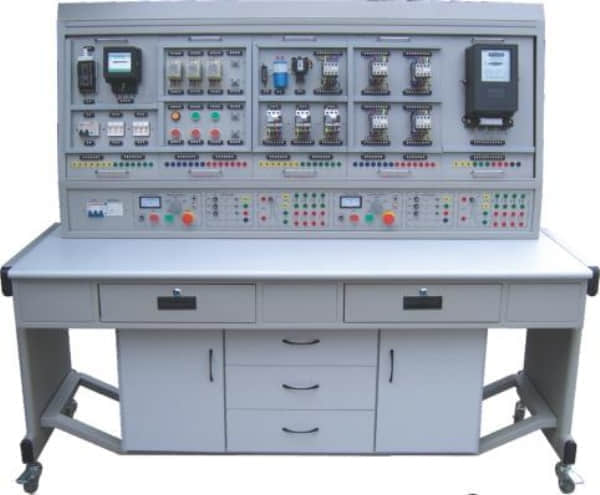

TW-01F 维修电工电气控制及仪表照明电路综合实训审核装置
凭证劳动和社会包管部揭晓的维修电工初、中级手艺审核内容所列出的实训线路而研发的实训装置，通过本实训装置的实训操作，快速掌握该课程的现实应用手艺与操作手艺，该实训装置不但可供学生举行手艺实训，也是大中专院校、技校、职校及劳动职业手艺判断部分初级、中级维修电工手艺审核的理想装备 。
1.电气控制线路元器件都装在作为挂板的装置板上，操作利便、替换便捷，便于扩展功效或开发新实训；操作内容的选择具有典范性、适用性、科学性 。
2.操作台只需三相四线的交流电源，即可投入使用；
3.手艺培训用的控制线路和经特殊设计的小电机，可模拟工厂中种种的电气拖动系统，能知足维修电工的装置、调试、故障剖析及扫除故障等手艺训练的要求；
4.继电接触控制线路实训所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上举行接线，有利于�；ぴ骷�；实训时通过线槽走线，举行工艺布线训练；
5.接触器和热继电器等电气元件均接纳海内外着名品牌，包管装备的品质、性能；
6.设有电压型泄电�；て骱偷缌餍托沟绫；て�，确保操作者的清静；各电源输出均有监示及短路�；さ裙π�，当实训时爆发误操作或因接线过失而造成短路时，装置能自动�；�，阻止销毁包管丝和损坏电器，包管实训顺遂举行；
7.控制屏还设有准时器兼报警纪录仪（效劳治理器），为学生实验手艺的审核提供了一个统一的标准；
8.实训电路与装置电源的毗连通过清静插座和高可靠护套结构手枪插接线，清静快捷；
9.装置上设有三相电源输出短路软阻止�；すπ�，避免了学生实训时由于接线过失或误操作而爆发短路损坏元器件，同时能包管实训顺遂举行并节约了实训的本钱 。
手艺性能：
1.输入电压：三相四线制380V±10%  50Hz
2.事情情形：情形温度规模-5～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.5KVA
4.形状尺寸：1305×805×1630mm3
装置配备
（一）DW02电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板 。
主控功效板配备资源：
1.三相四线电源输入，经泄电�；て�，总开关后，通过起、停按钮控制接触器通断，并设有急�？刂瓢磁�；
2.控制屏上有450V指针式交流电压表1只，通过波段开关切换可以视察三个电网电压；
3.准时器兼报警纪录仪（效劳治理器），平时作为时钟使用，具有设定实验时间、准时报警、切断电源等功效；还可以自动纪录由于接线或操作过失所造成的泄电告警、电源短路的总次数, 为学生实训手艺的审核提供一个统一的标准；
4.智能型多功效交流电路丈量电表：八位LED显示，可同时丈量事情电路中电流I、电压V、功率KW、电能KWh、事情时间T 。精度1.0级 。
5.交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源；
6.4只5408二极管，用于能耗制动的整流电路；
7.三只75Ω/75W电阻用于电念头降压启动、一只10Ω/25W用于异步电念头的能耗制动 。
（二）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构结实，造型雅观大方 。桌子左右各设有两个抽屉（带锁），并带有柜子，划分可用于安排挂件和实训物品 。
实训项目
1.单相启动阻止控制电路
2.异步电念头点动控制电路
3.异步电念头两地控制电路
4.异步电念头联锁正反转控制电路
5.双重联锁控制电路
6.自动顺序控制电路
7.手动顺序启动
8.异步电念头星、三角控制电路
9.异步电动性能耗制动控制电路
10.按钮联锁的三相异步电念头正反转控制线路
11.接触器联锁的三相异步电念头正反转控制线路
12.双重联锁的三相异步电念头正反转控制线路
13.单向减压启动及反接制动控制线路
14.异步电念头反接制动控制电路
15.自动往返控制线路
16.正反转点动、启动控制电路
17.带有点动的自动往返控制电路
18.异步电念头自锁控制电路
19.异步电念头单相点动、启动控制电路
20.三相异步电念头定子串电阻减压启下手动控制线路
21.三相异步电念头定子串电阻减压启动自动控制线路
22.接触器控制双速电念头的控制线路
23.时间继电器控制双速电机的控制线路
24.C620-1型车床控制电路
25.电动葫芦控制电路
26.Y3150型滚齿机控制电路
27.电动葫芦电路
28.Z3040摇臂钻床电路
29.CA6140车床电路
30.并励直流电机的起动
31.并励直流电机的调速
32.并励直流电机的正反转
33.并励直流电机的制动
34.插座和一个开关控制一盏灯（白炽灯、荧光灯+二极泄电开关）
35.两个双联开关控制一盏灯（白炽灯、荧光灯+二极泄电开关）
36.三个开关控制一盏灯（白炽灯、荧光灯+二极泄电开关）
37.日光灯线路的接线
38.声控开关控制白炽灯电路的接线
39.触摸延时开关控制白炽灯电路的接线
40.人体感应开关控制白炽灯电路的接线
41.单相电度表直接接线电路
42.单相电度表经电流互感器的接线电路
43.电压表、电流表接线电路
44.万能转换开关的电压表丈量三相电压接线
45.一只电流互感器用于单相回路的控制电路接线
46.三只电流互感器接成星形接线电路
47.三只电流互感器接成三角形接线电路
48.三相功率因数表的丈量电路
49.三相三线有功电度表的接线电路
50.三相三线有功电度表经电流互感器的接线电路
51.三相四线有功电度表的接线电路
52.三相四线无功电度表经电流互感器的接线电路
53.三相四线无功电度表的接线电路
54.三相四线无功电度表经电流互感器的接线电路
实训组件挂箱设置
挂箱上已装置有熔断器、钮子开关、交流接触器、时间继电器、直流接触器、按钮开关、信号指示灯、热继电器、仪表等，所有器件均接纳海内外着名品牌 。种种实训元器件的接线都在接线端子排上举行接线，阻止了因恒久在器件自己举行螺丝拆装而导致元器件的消耗，通过走线槽走线，举行工艺布线训练 。实训电路与装置电源的毗连通过清静插座和高可靠护套结构手枪插毗连线，清静快捷 。
序号
挂箱编号
实训�？槊�
数目
备      注
1
DW-01
维修电工实训组件（一）
1件
挂板上装有热继电器、交流接触器（380V）、按钮指示灯（6.3V），接线端子等
2
DW-02
维修电工实训组件（二）
1件
挂板上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等
3
DW-03
维修电工实训组件（三）
1件
挂板上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等
4
DW-17
电工实训审核组件（六）
1件
提供直流电机事情电源、控制环节及Ia、If指示
5
DW-10
仪表照明实训审核组件（一）
1件
提供二极泄电�；て�1只、3P熔断器2只、闸刀开关1保、单相电度表1只
6
DW-11
仪表照明实训审核组件（二）
1件
提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只
7
DW-12
仪表照明实训审核组件（三）
1件
提供交流电流表3只、电流互感器3只
8
DW-13
仪表照明实训审核组件（四）
1件
提供交流电压表1只、三相功率因数表1只、电压指示切换开关1只
9
DW-14
仪表照明实训审核组件（五）
1件
提供三相三线有功电度表1只
10
DW-15
仪表照明实训审核组件（六）
1件
提供三相四线有功电度表1只
11
DW-16
仪表照明实训审核组件（七）
1件
提供三相四线无功电度表1只
12
三相鼠笼式电念头380V/Y
1台
13
三相鼠笼式电念头380V/Y
1台
带速率继电器
14
双速异步电念头380V/YY/△
1台
15
三相鼠笼式电念头380V/△
1台
16
并励直流电念头220V/200W
1台
