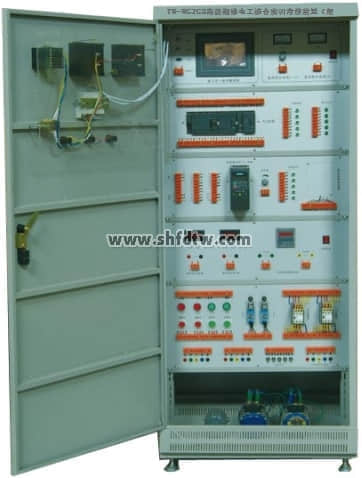

TW-WGZG2高级维修电工综合实训审核装置（柜式）

高级电工、电拖PLC控制综合实训审核装置是凭证劳动社会包管部揭晓的“工人手艺品级标准”和“职业手艺判断规范”的内容要求，凭证初级电工培训审核的现真相形而设计的新一代集培训学习、理论验证、现实操作能力、审核判断于一体的多功效柜式装备。整台装备以标准的电气控制柜为主柜，使用柜体的双面空间，安排电器 及配套实验器材，能完成初级电工审核判断中的电力拖动控制与照明电路的实操项目，该电工、电拖实训审核装置坚持理论联系现实的原则，突出手艺训练，注重针对性、适用性、科学性，经天下多家职业手艺训练中心、职校、技校使用证实，该柜体设计合理、实操利便，占地面积少。为延伸电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，毗连电机、电器来完成各项控制实验，有用降低质料消耗，延伸使用寿命。该套装备适用于各劳动职业手艺判断部分，同时顺应各大、中专、技校、职校初级电工、电拖专业教学与实训审核。

二、结构及电器设置：

该装置按标准电气控制柜设计制造规格，充分使用双面位置，柜内装有完成种种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、泄电开关等，以及电气控制所需要的多种低压电器，如泄电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中心继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等，为了延伸电器使用寿命，各电器的接点都与接线端子相连，再由接线端子与被控制电气毗连。配备2台三相异步电念头(180W)，一台双速三相异步电念头(180W)，一台直流电念头(180W)，一台四层电梯仿真模子，电动神秘求使用着名品牌。

PLC主机：三菱品牌FX3U-38MR。

三、主要手艺参数：

1、输入电源：电压AC380V±5%，电流5A。

2、形状尺寸：700cm×500cm×1700cm

3、装备重量：230Kg

实验操作项目：

1、触摸开关控制白炽灯电路

2、白炽灯控制电路

3、人体感应开关控制楼梯白炽灯电路

4、声控开关控制楼梯白炽灯电路

5、日光灯控制电路

6、单相电度表直接装置电路

7、单相电度表间接装置电路

8、单相电念头控制电路

9、并励直流电念头调磁调速电路

10、并励直流电念头电枢回路串电阻调速电路

11、并励直流电念头电枢回路串电阻二级起动控制电路

12、并励直流电念头电枢反接法正反转控制电路

13、电流互感器与电流表配用接线电路

14、电压表、电流表装置电路

15、三相四线有功电度表直接装置电路

16、三相四线有功电度表间接装置电路

17、三相四线无功电度表直接装置电路

18、三相四线无功电度表间接装置电路

19、一台电流互感器用于单相回路的接线电路

20、两台电流互感器接成不完全星形接线电路

21、三台电流互感器接成星形接线电路

22、两台电流互感器差接接线电路

23、三台电流互感器接成三角形接线电路

24、万能转换开关和电压表丈量三相电压接线电路

25、异步电念头点动控制电路

26、异步电念头自锁控制电路

27、具有过载�；ぷ运刂频缏�

28、异步电念头单向点动、起动控制电路

29、异步电念头两地控制电路

30、异步电念头联锁正反转控制电路

31、正反转点动、起动控制电路

32、双重联锁正反转控制电路

33、自动往返控制电路

34、位置开关作自动阻止正反转起动控制电路

35、带有点动的自动往返控制电路

36、异步电念头星、三角控制电路

37、接触器控制星、三角控制电路

38、串电阻降压起动控制电路

39、异步电念头反接制动控制电路

40、异步电动性能耗制动控制电路

41、双速电念头的切换运行控制电路

42、手动顺序起动控制电路

43、自动顺序起动控制电路

44、C620-1型车床控制电路

45、电动葫芦电气控制电路

46、Y3150型滚齿机控制电路

47、PLC控制电念头启停

48、PLC控制电念头Y/△启动

49、PLC控制电念头正反转

50、PLC控制电念头顺序启动

51、PLC控制电念头往返运动

52、PLC控制电念头Y/△转换时间的调理

53、四层电梯控制系统
