变流手艺及汽车电子制作演示装置
- [产品分类]：汽车电路仿真实习台
- [规格型号]：TW-887A
- [产品价钱]：询价
- [参数下载]：无
- [联系电话]：021-55884002
- [QQ]：
- [微信]：
- 已有 7817 人关注该产品
产品详情

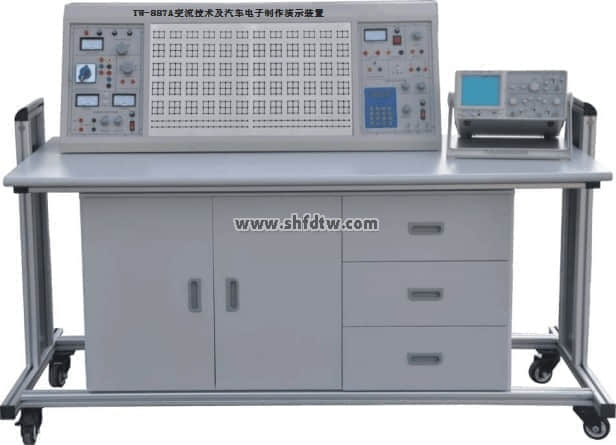

TW-887A变流手艺及汽车电子制作演示装置
一、概 述
“变流手艺及汽车电子制作演示装置”是针对大中专院�？璧摹兜缌Φ缱邮忠铡贰ⅰ栋氲继灞淞魇忠铡返瓤纬淌笛槭笛蹈僖囊�，团结上�？蒲忠粘鍪樯绯鍪榈摹吨耙凳忠张卸吓嘌悼伪疚薜绻ぃǜ呒叮废喙啬谌�，而研制的手艺实训装置。同时可作为初级、中级维修电工、高级电工、技师及高级技师的手艺实训装置,具有设故排故的功效，利便对学生举行审核。
二、手艺特点
1、清静性可靠：本装置通过隔离变压器供电，并且具有接地�；ぁ⑿沟绫；すπ�，清静性切合相关的国家标准，确保人身清静；凭证差别实验项目的特点，配备了两种差别的实验毗连线，强电部分接纳高可靠护套结构手枪插毗连线（不保存任何触电的可能），弱电部分接纳弹性铍轻铜裸露结构联接线，两种导线都只能配合响应内孔的插座，这样大大提高了实验的清静及合理性。
2、扩展性强：能知足种种学校响应课程的实验教学，实验的深度与广度可凭证需要作无邪调解，普及与提高可凭证教学的历程作有机地团结。装置接纳挂件式结构，替换便捷，如需要扩展功效或开发新实验，只需添加部件即可。
3、直观性强：实验挂件接纳脱离结构形式，正面为实验原理图和测试点，增强了学生对实验内容的感性熟悉与理性熟悉；面板安排合理，接插线利便，学生可自力操作实验，有利于提高学生现实下手能力。
4、先进性强：实验涉及了常用的四大类变流手艺实验，且多为普遍应用的适用电路，但为教学利便，又不失其精练性；本装置又重新器件高度来思量，加入了新器件的特征实验、新器件的驱动以及典范的新器件应用的现代电力电子手艺实验，让学生对新器件有足够的熟悉和相识，紧跟时代程序。
三、手艺性能
1.输入电压：三相四线～380V±10% 50Hz
2.事情情形：情形温度为-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜1.5kVA
4.装置尺寸：1650mm×700mm×1580mm （5%左右）
四、实训装置基本装备
实训装置由控制屏、实训桌以及各个实训组件组成
（一）控制屏：接纳框架式结构，结构紧凑、牢靠、雅观大方，控制屏上层可挂实训组件。
（二）实训组件：
1.PE-01交流电源组件
提供三相可调交流电源（规模单相：0～250V；三相0-450V），自带有过流�；ず托沟绫；すπ�，设有隔离变压器输出，实训清静。
（1）三相电源首先通过三相泄电�；て�，然后经接触器到隔离变压器，使输出与电网隔离(浮地设计)。
（2）电流型泄电�；ぷ爸茫嚎刂破寥粲行沟缯飨�，泄电流凌驾一定值，即切断电源。
2.PE-02功率二极管组件
提供大功率整流二极管七个（熔丝�；さ缏罚�，钮子开关一个，作为整流和续流使用。
3.PE-03晶闸管组件
提供6只单向晶闸管，用于可控整流实训，设有RC阻容吸收及熔丝�；さ缏�。
4.PE-04双向晶闸管组件
提供3只双向晶闸管,用于交流调压电路实训
5.PE-05 GTR、MOSFET、IGBT组件
提供GTR(大功率晶体管)、MOSFET(功率场效应晶体管)、IGBT(绝缘双极性晶体管)三种功率器件
6.PE-06三相芯式变压器组件
提供63.5V、0.8A/127V、0.4A芯式变压器一只
7.PE-07 三同步变压器组件
设有由三同步变压器及一只三刀三掷开关组成。
8.PE-07D灯组负载组件
由三只250V/4A灯座组成，实训时作为电阻性负载使用
9.PE-08电抗器、变压器组件
提供平波电抗器一组，可供100mH、200mH、700mH选择，双路220V变压器一只
10.PE-9给定及电压指示组件
提供一连可调的+15V和-15V给定电压，带输出指示。
11.PE-10交流电参数表组件
提供真有用值交流数字电压表一只（工业级）：
1）丈量规模：0-500V,设置 2V/20V/200V/1000V四量程，量程自动切换,超量程报警。
2）2.7寸TFT液晶屏显示四位丈量值，具有超量程自动提醒功效。
3）丈量精度：±0.5%+2。
4）抽样率：5次/秒
5）事情温度规模：-20℃～+50℃。
6）上位机具有实时监视及关断功效。
提供真有用值交流数字电流表两只（工业级）：
1）丈量规模：0-5A, 设置2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程自动报警功效。
2）2.7寸TFT液晶屏显示四位丈量值，具有超量程提醒功效。
3）丈量精度：±0.5%+4。
4）抽样率：5次/秒
5）事情温度规模：-20℃～+50℃。
6）上位机具有实时监视及关断功效。
12.PE-11直流电参表组件
提供直流数字电压表一只（工业级）：
1）丈量规模：0-1000V, 设置2V/20V/200V/1000V四档量程，具有量程自动切换,超量程自动报警功效。
2）2.7寸TFT液晶屏显示四位丈量值，具有超量程提醒功效。
3）丈量精度：±0.5%+2。
4）抽样率：5次/秒
5）事情温度规模：-20℃～+50℃。
上位机具有实时监视及关断功效
提供直流数字电流表两只（工业级）：
1）丈量规模：0-5A,设置 2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程报警功效。
2）2.7寸TFT液晶屏显示四位丈量值，超量程提醒。
3）丈量精度：±0.5%+2。
4）抽样率：5次/秒
5）事情温度规模：-20℃～+50℃。
6）上位机具有实时监视及关断功效。
13.PE-12单相晶闸管触发电路（BT35单结晶体管）
提供单结晶体管来爆发触发触发信号，用于控制单相晶闸管组成的整流电路；
14.PE-12 B TCA785集成触发电路
提供西门子TCA785，与KC04（KC09）等相比它对零点的识别越发可靠，输出脉冲的齐整度好，移相规模更宽，同时它输出的脉冲可以人为自由调理，可用做单相整流或调压电路实训。
15.PE-13 TC787触发电路组件
接纳TC787芯片组成三相全控触发电路、具有输出稳固、可靠、输入阻抗高、抗滋扰性能好等优点，并且装调轻盈、使用可靠，只需一只这样的集成电路，就可完成三相移相功效
16.PE-14可调电阻组件
提供90Ω×2/1.3A可调电阻一只， 900Ω×2/0.41A可调电阻一只，作为纯阻性负载使用
17.PE-16 直流斩波电路实训
提供组成直流斩波电路所需的元器件和接纳专用的PWM控制集成电路SG3525�？赏瓿煽伪局薪笛拐恫ǖ缏罚˙uck Chopper）、升压斩波电路（Boost Chopper）、升降压斩波电路（Boost -Buck Chopper）等典范实验。
18. PE-15智能故障实训审核仪器（可以联网审核，也可以不必电脑单机审核）
一次故障设置多达16个，并带有扩展接口，可扩展更多的故障设置。故障设置利便、无邪，可以对的学生的手艺举行判断审核
18.嵌入式多功效网络虚拟仪器（要求一体嵌入式，不需电脑配套使用，规格：28*25*20CM，与开放实验室信息治理系统配套使用）
A、终端部分接纳7寸彩色触摸屏（装学生实验屏上）同时配有虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出�？�。
B、基于LabVIEW虚拟仪器程序的编程要领，学生可自行设计种种虚拟仪器。
C、仪器包括
1）、双踪存贮示波器，多种同步方法，存贮深度可编程；
通道数：2路
带宽：20MHZ
区分率：8位
电压规模：-10~+10V
存贮深度：64K
2）、频谱分折仪；
3）、数字三用表，可测电阻、电流、电压等；
数字IO口
通道数：8路IO
输入电平：TTL
输出电平：TTL
电流驱动：20mA/通道
4）、四路智能远程电源控制
5）、数据具有上传与生涯功效并能通过效劳器显示
6)、提供LabVIEW虚拟仪器软件（拷贝版）
19. 汽车电子制作演示套件及开发平台：
汽车电子制作演示套件及开发平台就是让学生凭证自己的喜欢选择一个适用课题做为结业论文选题，通过自己下手制作、编写程序、调试组装，最终完成一项具有现实功效且体现适用价值的产品模子，以此获得资料，再在此基础上撰写论文，这样学生所写的就是真实反应学生自身水平的论文了。
此产品的使用分五个部分：
1、硬件电路设计，通过对硬件的抄板掌握下述几点
制图软件 元件手册使用 元件功效剖析 硬件电路的设计等
2、电路逻辑及协议设计。
3、软件编程。C语言在工程设计中的应用
4、形成文本。
5、实物答辩
二、硬件设置
汽车电子制作演示套件及开发平台有电子�？椤⒈阈绞笛橄浜湍？橹婀竦热糠肿槌�。焦点的是由几十个接纳积木式标准接口组成的电子�？�，各电子�？橹淇梢韵翊罨疽谎�，同时可外接主机�？楹痛衅鞯韧馍�，使其电路功效一直扩展，涉及内容可涵盖自动化、电子信息和通讯类等专业。其次，配套的便携式实验箱是利便学生携带的，学生可以将自己选做的电子�？榇娣旁诒阈绞笛橄渲�，在做结业设计时代，该实验箱可以以租借的形式由学生保管。同时，为了利便教学治理还设置了�？橹婀�，以存放闲置的电子�？�。
（一）开发�？樯柚萌缦拢�
1、STM32F103单片机焦点�？� ID103
2、CPLD－EPM240可编程逻辑控制�？� ID104
3、AVR－ATMEGA128单片机焦点�？� ID102
4、51单片机焦点�？� ID101
5、GSM、GPRS通讯�？� ID201
6、RS485�？� ID202
7、RFID射频感应�？� ID203
8、RS232�？� ID204
9、USB转串口�？� ID205
10、LED点阵�？� ID206
11、NRF 24L01无线�？� ID207
12、串口WIFI�？� ID208
13、点阵液晶�？� ID209
14、键盘�？� ID210
15、超声波测距�？� ID212
16、HC－05蓝牙�？� ID213
17、数码管�？� ID214
18、光敏电阻传感器�？� ID215
19、流水灯与交通灯�？� ID216
20、人体红外传感器�？� ID217
21、温湿度传感器�？� ID218
22、火焰烟雾传感器�？� ID219
23、振动开关传感器�？� ID220
24、CAN总线控制与接口�？� ID221
25、ZIGBEE�？� ID222
26、步进电机驱动�？� ID223
27、直流电机驱动测速�？� ID224
28、AD收罗�？� ID225
29、DA转换�？� ID226
30、三轴加速、三轴角速率、三轴磁场检测�？� ID230
31、继电器控制�？� ID231
32、旋转编码器控制�？� ID232
33、空气质量传感器�？� ID233
34、声音传感器�？� ID234
35、电撒播感器�？� ID235
36、霍尔传感器�？� ID236
37、时钟、存储器�？� ID237
38、颜色传感器�？� ID238
39、接口转接�？锳
40、接口转接�？锽
（二）设置开发工具：
1、51单片机仿真器
2、51单片机编程器�？椋�51系列，AVR系列）
3、blaster USB下载线�？�
4、J－Link ARM�？�
（三）小我私家便携式工具箱： 集成电源，用于学生便携，脱离实验室情形使用
（四）、平台的特色立异
汽车电子制作演示套件及开发平台立求将理论与实践细密团结在一起，以点带面，多方位的磨炼学生的下手能力及剖析问题与解决问题的能力，以是，该开发平台不但可以用于大学生结业设计，同时，还可用于教学实训项目。
若是将该项目应用于教学实训中，可以分四个条理指导学生深入学习专业知识。
１.实训条理一
用于电子工艺实训课程。在该平台提供的孔板上训练焊接，焊接内容可以是由电子�？樽樽暗氖视玫缏�，如555时基闪滓辉夔路、直流稳压电源电路、运算放大器电路等，还可以扩展更重大的内容，如手机仿真系统。
２.实训条理二
用于电子制图实训课程。凭证适用课题内容，找出响应电子�？�，让学生凭证电子�？榈腜CB板，运用电子制图软件画出其电路原理图及PCB图。如：绘制MS51单片机�？�
３.实训条理三
用于单片机实训课程。凭证适用课题内容，让学生自己编写程序，自己调试，最终完成一个具有现实功效且具有适用价值的产品模子。如：制作数字温度的LCD或LED显示。
4.实训条理四
用于通讯手艺实训课程。凭证适用课题内容，让学生自己相识通讯历程，自己调试，最终完成一个具有现实功效且具有适用价值的产品模子。如：搭建基于GSM�？椤⒓棠？楹蚅CD�？槭迪忠桓黾蚱拥氖视檬只低�。
（五）、实训示例图片

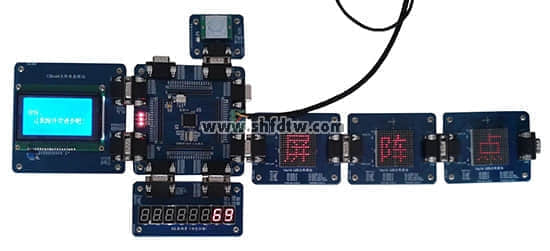

LCD屏、数码管、点阵屏�？榍庹故�

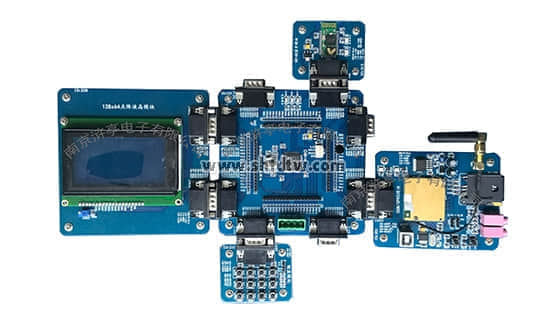

STM32F单片机实现的带蓝牙的手机功效例程展示
（三）实训桌
实训桌面为防火、防水、耐磨高密度板,结构结实，形状似长方体关闭式结构，造型雅观大方；设有抽屉、柜门，用于安排工具、存放挂件及资料等。桌面用于装置电源控制屏并提供一个宽敞恬静的事情台面。实训桌底部装有四个带刹车的万向轮，和四个可牢靠的支持脚。
（四）实训毗连线
凭证差别实训项目的特点，配备两种差别的实训联接线，强电部分接纳高可靠护套结构手枪插毗连线，内里接纳无氧铜抽丝而成头发丝般细的多股线，抵达超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头接纳实芯铜质件外衣铍轻铜弹片，接触清静可靠；弱电部分接纳弹性铍轻铜裸露结构联接线，两种导线都只能配合响应内孔的插座，这样大大提高了实训的清静及合理性。
五、实训项目
1.功率器件及辅助元件特征实训
(1)电力二极管特征测试
(2)晶闸管SCR特征特征测试
(3)双向晶闸管BCR特征测试
(4)IGBT特征测试
(5)MOSFET特征测试
(6)GTR特征测试
(7)脉冲变压器特征
(8)同步变压器特征
2.触发电路实训
(1)单结晶体管触发电路（BT35/BT33）
(2)西门子TCA785单相集成触发电路
(3)西门子TCA787三相集成触发电路
3.整流电路实训
不控整流
(1)单相半波不控整流电路
(2)单相全波桥式不控整流
(3)变压器中心抽头双半波不控整流
(4)三相星形毗连不控整流电路
(5)三相桥式全波不控整流
可控整流
(1)单相半波可控整流
(2)单相桥式半控整流
(3)单相桥式全控整流
(4)变压器中心抽头双半波可控整流
(5)三相星形毗连半波可控整流
(6)三相桥式半控整流电路
(7)三相桥式全控整流
4.逆变电路实训
(1)单相桥式整流有源逆变
(2)三相桥式整流有源逆变
5.交流调压电路实训
(1)单相晶闸管交流调压电路
(2)三相晶闸管交流调压电路
(3)单相双向晶闸管交流调压电路
(4)三相双向晶闸管交流调压电路
6.IGBT直流斩波电路实训
（1）降压型斩波电路（（Buck Chopper）
（2）升压型斩波电路（Boost Chopper）
（3）生降压型斩波电路（Boost -Buck Chopper）
六、本装置可设置的部分故障内容：
1.晶闸管触发脉冲的丧失
2.晶闸管阴极开路的故障
3.整流桥熔断丝熔断的故障
4.触发电路同步信号的丧失
5.触发电路中脉冲变压器的故障
6.触发电路的触发脉冲调理失效
……………………………………
本实训装置故障设置多达16个，每个实训通过多种故障组合，可设置更多的故障。
七、汽车电子制作课题（只列出部分，其它可由学生自己施展）
1.浅易交通灯控制系统
功效形貌：交通灯通常指由红、黄、绿三种颜色灯组成用来指挥交通的信号灯。绿灯亮时，准许车辆通行，黄灯亮时，已越过阻止线的车辆可以继续通行；红灯亮时，榨取车辆通行。 红黄绿信号灯状态转换一样平常逻辑如下：
状态1：南北偏向车道的绿灯亮，车道、人行道通行；工具偏向车道的红灯亮，车道、人行道榨取通行；
状态2：南北偏向车道的黄灯亮，车道、人行道缓行；工具偏向车道的红灯亮，车道、人行道榨取通行；
状态3：南北偏向车道的红灯亮，车道、人行道榨取通行；工具偏向车道的绿灯亮，车道、人行道通行；
状态3：南北偏向车道的红灯亮，车道、人行道榨取通行；工具偏向车道的黄灯亮，车道、人行道缓行；
使用�？椋�
ID101 89C51单片机�？�，ID216流水灯与交通灯�？�
设计说明：
LED灯直接用单片机IO口控制
2.键盘拨号显示器
功效形貌：数字按键0、1、2、……、9，按某个键，则数码管同时显示出按键所对应的数字，之前按键显示的数字前移一个数位。
使用�？椋�
ID101 89C51单片机�？�，ID214数码管8�？�，ID210自力键盘与矩阵键盘�？�
设计说明：
按键键值自界说
3.秒表计时器
功效形貌：按键按一次最先计时，再按一次阻止计时，数码管同步显示计时数据。
使用�？椋�
ID101 89C51单片机�？�，ID214数码管8�？�，ID210自力键盘与矩阵键盘�？�
设计说明：
按键键值自界说，时间准确到0.1S
4.浅易盘算器
功效形貌：按键输入数字和运算符号，数码管显示对应数据，实现加、减、乘、除运算
使用�？椋�
ID101 89C51单片机�？�，ID214数码管8�？�，ID210自力键盘与矩阵键盘�？�
设计说明：
按键键值自界说
5.RS232盘算机串口通讯控制小灯开关系统
功效形貌：使用串口调试助手软件，自界说通讯协议，发送差别的数据，控制差别颜色的小灯亮与灭。
使用�？椋�
ID101 89C51单片机�？�，ID204 RS232接口�？�，ID216流水灯与交通灯�？�
设计说明：
串口调试助手软件可以网上下载或者自己编辑；LED灯直接用单片机IO口控制
6.综合报警系统
功效形貌：对人体红外、火焰、烟雾有毒气体几种报警信号举行报警显示。人体红外报警信号界说为“1”，有报警时数码管显示“1”；火焰报警信号界说为“2”，有报警时数码管显示“2”；烟雾有毒气体报警信号界说为“3”，有报警时数码管显示“3”；无报警则显示为0。
使用�？椋�
ID101 89C51单片机�？�，ID214数码管8�？�，ID219烟雾传感器�？�，ID217人体红外传感器�？�
设计说明：
人体红外传感器的检测时间和延时时间均可通过电位器调理；火焰和烟雾的检测阈值均可通过电位器调理
7.基于超声波的倒车雷达测试显示系统
功效形貌：基于超声波�？�，举行距离测试显示功效。当距离障碍物小于1M时通过蜂鸣器报警，距离越近报警声距离频率越高。
使用�？椋�
ID101 89C51单片机�？�，ID214数码管8�？�，ID212超声波传感器�？�
设计说明：
若是没有蜂鸣器�？�，则可通过“ID216流水灯与交通灯�？椤敝械腖ED灯取代
8.基于超声波的水位测试显示系统
功效形貌：基于超声波�？�，举行距离测试显示功效。使用超声波�？楸⒊ù浞瓷湮沼胧奔涞墓叵�，用单片机举行控制与数据处置惩罚，并将效果数据在数码管上显示处置惩罚。
使用�？椋�
ID101 89C51单片机�？�，ID214数码管8�？�，ID212超声波传感器�？�
设计说明：
由于水面可能会保存波纹升沉，需多次测试才华获得较准确数据
9.步进电机调速显示系统设计
功效形貌：通过调理AD收罗�？樯系牡缙降骼淼缥黄�，改变AD收罗�？槭淙攵说牡缙街�，从而控制步进电机的转速，并在数码管上显示。用三个按键界说为：正传，反转和阻止。
使用�？椋�
ID101 89C51单片机�？�，ID214数码管8�？�，ID225 AD收罗�？�，ID223步进电机�？�，ID210自力键盘与矩阵键盘�？�
设计说明：
按键键值自界说；按键与电机转速对应关系自界说（注重步进电机的最高转速）
10.直流电机测速显示系统设计
功效形貌：调理直流电机�？樯系牡缥黄鞲谋涞缁淖�，通过光电开关丈量电机转速并在数码管上显示。
使用�？椋�
ID101 89C51单片机�？�，ID214数码管8�？�，ID224直流电机�？�
设计说明：
按键键值自界说；按键与电机转速对应关系自界说（注重步进电机的最高转速）
11.有人光控智能小灯控制系统
功效形貌：使用人体红外传感器模与光敏传感器，实现天黑有人经由时点亮小灯、天亮或者无人时熄灭小灯的智能控制系统；虽然也可手动开关灯。
使用�？椋�
ID101 89C51单片机�？�，ID215光敏传感器�？�，ID216流水灯与交通灯�？�，ID217人体红外传感器�？�，ID210自力键盘与矩阵键盘�？�
设计说明：
LED灯直接用单片机IO口控制；按键键值自界说
12.基于DS18B20的温度数码管显示器
功效形貌：使用DS18B20温度传感器和数码管实现温度丈量显示器。

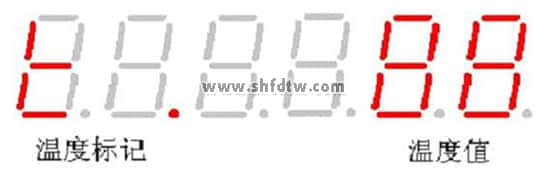

温度值段码管显示画面
使用�？椋�
ID101 89C51单片机�？�，ID214数码管8�？�，ID218温湿度传感器�？�
设计说明：
温度值用“t .”符号标记；温度值准确到0.5摄氏度
13.基于DHT11的温湿度度数码管显示器
功效形貌：使用DS18B20温度传感器和数码管实现温湿度度丈量显示器，温度和湿度切换显示。
温度值段码管显示画面

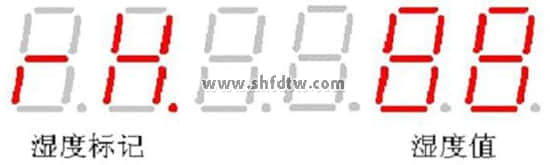

湿度值段码管显示画面
使用�？椋�
ID101 89C51单片机�？�，ID214数码管8�？�，ID218温湿度传感器�？�
设计说明：
温度值用“t .”符号标记；湿度值用“rH.”符号标记；温湿度值自动切换显示，每个数值距离2S
14.情形测试仪段码管显示
功效形貌：实时测试情形空气的温度、湿度、和光线亮度。光线亮度分三个品级：光线低、光线适中、光线高。
丈量光线时，把整个光敏电阻袒露于丈量情形下；若是想用手遮住光线丈量光敏电阻是否正常事情时，用手掌而不要用手指，由于手指两测会漏一些光线。
温度值段码管显示画面
湿度值段码管显示画面

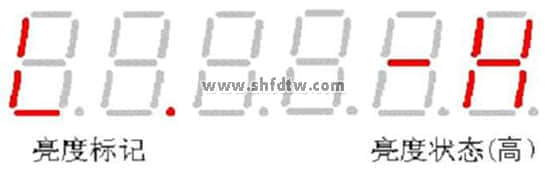

高亮度值段码管显示画面
适中亮度值段码管显示画面

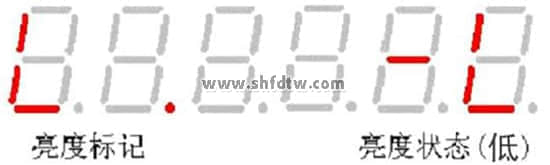

低亮度值段码管显示画面
使用�？椋�
ID101 89C51单片机�？�，ID214数码管8�？�，ID218温湿度传感器�？�，ID215光敏传感器�？�
设计说明：
温度值用“t .”符号标记；湿度值用“rH.”符号标记；亮度值用“L .”符号标记；温湿度、亮度值自动切换显示，每个数值距离2S
15.LED点阵屏字幕显示设计
功效形貌：级联8块16X16点阵屏�？�，显示出“伟大再起的中国梦”、“中国加油！”等字样，可切换显示、左移显示。
使用�？椋�
ID101 89C51单片机�？�，ID206 LED点阵8�？�
设计说明：
每一套硬件中只设置了一个”16X16点阵屏�？椤�，使用时需要向其他组借用
16.LED点阵屏公交站名显示设计
功效形貌：级联8块16X16点阵屏�？�，模拟公交车站名显示系统。当按下某个按键后，显示屏显示出对应的站台名，一连显示三次显示，字位凌驾8个时可左移流动显示。
使用�？椋�
ID101 89C51单片机�？�，ID206 LED点阵8�？�，ID210自力键盘与矩阵键盘�？�
设计说明：
每一套硬件中只设置了一个”16X16点阵屏�？椤�，使用时需要向其他组借用
17.LCD12864液晶显示器设计
功效形貌：使用单片机驱动液晶显示器事情，显示出自己的名字、学号、手机号及邮箱等信息，一页不敷显示可以切换二页显示；也可设计浅易动画显示，好比一只奔驰的马、一只翱翔的鸟等。
使用�？椋�
ID101 89C51单片机�？�，ID209点阵液晶12864�？�
设计说明：
液晶比照度需要调至适中，不然没有字迹显示出来，
18.三级菜单键盘设计
功效形貌：实现一个三级菜单：第一级为主菜单，3个菜单项目；每个主菜单项目进入后有2个二级菜单项目；每个二级菜单项目进入后有一个三级菜单项目。键盘界说：左移、右移、加、减、确认、返回键，用于菜单项目的上、下选择，进入和退出。
使用�？椋�
ID101 89C51单片机�？�，ID209点阵液晶12864�？�，ID210自力键盘与矩阵键盘�？�
设计说明：
液晶比照度需要调至适中，不然没有字迹显示出来，
19.情形测试仪LCD12864液晶显示
功效形貌：实时测试情形空气的温度、湿度、和光线亮度。光线亮度分三个品级：光线低、光线适中、光线高。
使用�？椋�
ID101 89C51单片机�？�，ID209点阵液晶12864�？�，ID210自力键盘与矩阵键盘�？�
设计说明：
液晶比照度需要调至适中，不然没有字迹显示出来，
20.数字电子日历系统设计
功效形貌：使用单片机计时和驱动液晶显示器事情，显示日期、星期、时钟信息，并可通过键盘对年、月、日、时、分、秒等举行设置；注重每年各月天数的处置惩罚和星期的盘算。
上电初始化显示画面

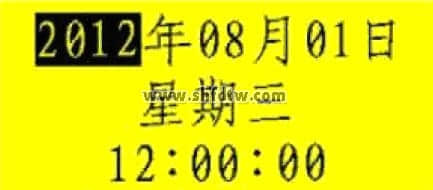

进入设置模式画面（年份设置）

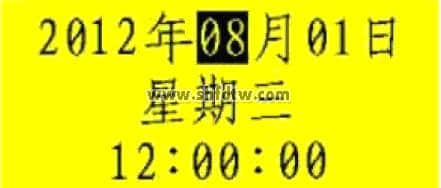

进入设置模式画面（月份设置）

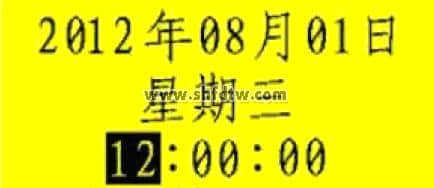

进入设置模式画面（小时设置）
进入设置模式画面（分钟设置）

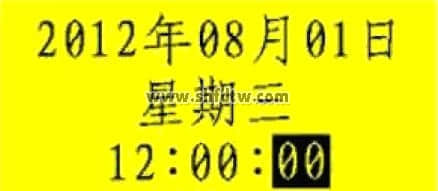

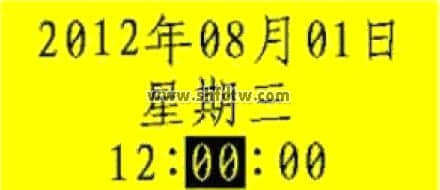

进入设置模式画面（秒钟设置）
使用�？椋�
ID101 89C51单片机�？�，ID209点阵液晶12864�？�，ID210自力键盘与矩阵键盘�？�
设计说明：
液晶比照度需要调至适中，不然没有字迹显示出来，按键键值自界说
21.带上下限报警的温湿度系统设计
功效形貌：收罗情形空气温度和湿度，并在LCD液晶上显示出实时数值；可通过键盘按键设置温度的上限值和下限值，当温度凌驾上下限值时爆发报警，驱动LED灯闪灼。
使用�？椋�
ID101 89C51单片机�？�，ID209点阵液晶12864�？�，ID210自力键盘与矩阵键盘�？�，ID218温湿度传感器�？�，ID216流水灯与交通灯�？�
设计说明：
液晶比照度需要调至适中，不然没有字迹显示出来，按键键值自界说
22.出租车计价器
功效形貌：使用步进电机、按键模拟汽车的起步、加速、迅速行驶、减速、阻止等历程，实现出租车计时计程计价的系统。
计价规则:
1、15 公里以内每公里收费 2 元；
2、15 公里以上每公里收费 3 元；
3、停车期待时，每累计 5 分钟加 2 元；
5、凌驾 30 公里后，凌驾部分加收 50%的空返费；
4、起步价 3 公里 10 元。

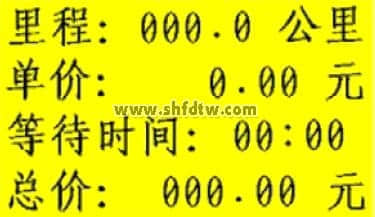

出租车计价器显示画面
使用�？椋�
ID101 89C51单片机�？�，ID209点阵液晶12864�？�，ID210自力键盘与矩阵键盘�？�， ID223步进电机�？�
设计说明：
液晶比照度需要调至适中，不然没有字迹显示出来，按键键值自界说
23.基于CPLD的矩阵键盘扫描程序设计
功效形貌：虽说矩阵键盘可以降低占用单片机IO口的数目，可是随着按键个数的增添，现实所占用单片机IO的数目也是不可忽略的。若是加上驱动一个12864的点阵液晶所占用的IO口，类似89C51这种单片机所剩IO也未几了。另外，若是直接用单片机CPU直接动态扫描矩阵键盘，则CPU资源被占用较多或限制。而接纳CPLD扩展驱动计划，键盘的循环的使命就完全由CPLD完成，单片机只要在收到中止后读取下总线数据就可以了；
使用�？椋�
ID101 89C51单片机�？�，ID104 CPLD�？�，ID210自力键盘与矩阵键盘�？�
设计说明：
自界说按键键值，自界说键值读取地点
24.基于CPLD的数码管动态扫描
功效形貌：数码管动态扫描接口方法，占用IO口少，电路简朴，可是需要较高频率的循环刷新数据，若是直接用单片机CPU直接驱动，则CPU资源被占用较多或限制。而接纳CPLD扩展驱动计划，循环刷新数据的使命就完全由CPLD完成，对单片机而言只要在需要是运送一次显示数据就行，这样对单片机资源占用较少，并且编程也相对简朴。
使用�？椋�
ID101 89C51单片机�？�，ID104 CPLD�？�，ID214数码管8�？�
设计说明：
自界说每位段码管显示值写入地点
25.基于CPLD实现多路模拟串口通讯
功效形貌：若是一个硬件系统中，以89C51单片机为焦点，而却需要使用三四个UART串口通讯，其中一种计划就是使用CPLD举行模拟串口的通讯协议，扩展多个UART串口出来，然后用单片机总线举行各个串口的数据发送和读取。
依次类推，可实现IIC，SPI等多种通讯串口的扩展。
使用�？椋�
ID101 89C51单片机�？�，ID104 CPLD�？�，ID204 RS232接口�？�
设计说明：
此系统需要多组硬件
26.基于CPLD的线路编码及光通讯系统设计
功效形貌：自选一个线路编码，将编码后数据通过光滥觞机转换为光信号，经由光纤传输后，再通过光收端机还原成电信号，举行时钟提取、解码输出；将解码输出信号与原码举行比照。
使用�？椋�
ID101 89C51单片机�？�，ID104 CPLD�？�，ID211 光纤收发�？�
设计说明：
线路编码电平必需为TTL电平，不然无法直接通过光端机收发
27.基于RS485总线漫衍式温湿度收罗系统设计
功效形貌：主机�？橥ü齊S485总线，接纳主从问询方法获得各个从机收罗的温湿度值，显示在主机驱动的液晶显示屏上。
使用�？椋�
ID101 89C51单片机�？椋ㄖ骰�，ID209点阵液晶12864�？�，ID202 RS485接口�？�；
ID101 89C51单片机�？椋ù踊�1），ID214数码管8�？�，ID202 RS485接口�？�，ID218温湿度传感器�？�；
ID101 89C51单片机�？椋ù踊�2），ID214数码管8�？�，ID202 RS485接口�？�，ID218温湿度传感器�？�；
ID101 89C51单片机�？椋ù踊�3），ID214数码管8�？�，ID202 RS485接口�？�，ID218温湿度传感器�？�；
……
设计说明：
此系统需要多组硬件
28.基于CAN总线漫衍式温湿度收罗系统设计
功效形貌：
主机�？橥ü鼵AN总线，获得各个从机收罗的温湿度值，显示在主机驱动的液晶显示屏上。
使用�？椋�
ID101 89C51单片机�？椋ㄖ骰�，ID209点阵液晶12864�？�，ID221 CAN接口�？�；
ID101 89C51单片机�？椋ù踊�1），ID214数码管8�？�，ID221 CAN接口�？�，ID218温湿度传感器�？�；
ID101 89C51单片机�？椋ù踊�2），ID214数码管8�？�，ID221 CAN接口�？�，ID218温湿度传感器�？�；
ID101 89C51单片机�？椋ù踊�3），ID214数码管8�？�，ID221 CAN接口�？�，ID218温湿度传感器�？�；
……
设计说明：
此系统需要多组硬件
29.基于NRF24L01�？榈奈尴咭？仄魃杓�
功效形貌：通过无线�？�，将按键键值发射出去；吸收端吸收后控制对应的LED灯亮灭。
使用�？椋�
ID101 89C51单片机�？�，ID207 2.4G无线通讯�？�，ID216流水灯与交通灯�？�
设计说明：
此系统需要多组硬件
30.基于NRF24L01�？榈奈尴呤殖中藕攀章薇噬杓�
功效形貌：将待测试信号通过AD采样离散量化为数字化数值，再通过无线�？榻獾檬莘⑸涑鋈�；吸收端收到波形数据后在LCD液晶上还原显示出来
使用�？椋�
ID101 89C51单片机�？�，ID207 2.4G无线通讯�？�，ID209点阵液晶12864�？�，ID225 AD采样�？�
设计说明：
此系统需要多组硬件；待测信号频率不可太高，幅度值0～5V
31.基于NRF24L01无线传输漫衍式温湿度收罗系统设计
功效形貌：主机�？橥ü齆RF24L01无线传输，接纳主从问询方法获得各个从机收罗的温湿度值，显示在主机驱动的液晶显示屏上。
使用�？椋�
ID101 89C51单片机�？椋ㄖ骰�，ID209点阵液晶12864�？�，ID207 2.4G无线通讯�？�；
ID101 89C51单片机�？椋ù踊�1），ID214数码管8�？�，ID207 2.4G无线通讯�？�，ID218温湿度传感器�？�；
ID101 89C51单片机�？椋ù踊�2），ID214数码管8�？�，ID207 2.4G无线通讯�？�，ID218温湿度传感器�？�；
ID101 89C51单片机�？椋ù踊�3），ID214数码管8�？�，ID207 2.4G无线通讯�？�，ID218温湿度传感器�？�；
……
设计说明：
此系统需要多组硬件
32.基于ZIGBEE传输漫衍式温湿度收罗系统设计
功效形貌：主机�？橥ü齔IGBEE无线传输，获得各个从机收罗的温湿度值，显示在主机驱动的液晶显示屏上。
使用�？椋�
ID101 89C51单片机�？椋ㄖ骰�，ID209点阵液晶12864�？�，ID207 2.4G无线通讯�？�；
ID101 89C51单片机�？椋ù踊�1），ID214数码管8�？�，ID222 ZIGBEE�？�，ID218温湿度传感器�？�；
ID101 89C51单片机�？椋ù踊�2），ID214数码管8�？�，ID207 ZIGBEE�？�，ID218温湿度传感器�？�；
ID101 89C51单片机�？椋ù踊�3），ID214数码管8�？�，ID207 ZIGBEE�？�，ID218温湿度传感器�？�；
……
设计说明：
此系统需要多组硬件
33.基于GSM�？榈幕径ㄎ皇忠昭芯�
功效形貌：通过GSM�？楣液诺亩喔龌拘藕徘慷鹊慕狭�，可获得GSM�？橄喙赜诨镜奈恢�，凭证盘问基站的坐标从而获得GSM�？榻衔既返奈恢�，将获得的定位位置坐标通过LCD液晶显示出来
使用�？椋�
ID101 89C51单片机�？�，ID209点阵液晶12864�？�，ID201 GSM/GPRS�？�；
设计说明：
一些基站位置数据可通过互联网获得。
34.基于GSM的远程家电�？厣杓�
功效形貌：通过短信方法，自界说短信要害字符与电器的对应关系，行动状态的对应关系，控制指定电器的开关。、
使用�？椋�
ID101 89C51单片机�？�，ID216流水灯与交通灯�？�，ID201 GSM/GPRS�？�；
设计说明：
自界说短信协议；电器用“ID216流水灯与交通灯�？椤敝械腖ED灯取代
35.基于GSM的远程漫衍式温湿度收罗系统设计
功效形貌：通过短信方法，各个从机将收罗的温湿度值距离一准时间向主机提交一次，显示在主机驱动的液晶显示屏上。
使用�？椋�
ID101 89C51单片机�？椋ㄖ骰�，ID209点阵液晶12864�？�，ID201 GSM/GPRS�？�；
ID101 89C51单片机�？椋ù踊�1），ID214数码管8�？�，ID201 GSM/GPRS�？�，ID218温湿度传感器�？�；
ID101 89C51单片机�？椋ù踊�2），ID214数码管8�？�，ID201 GSM/GPRS�？�，ID218温湿度传感器�？�；
ID101 89C51单片机�？椋ù踊�3），ID214数码管8�？�，ID201 GSM/GPRS�？�，ID218温湿度传感器�？�；
……
设计说明：
此系统需要多组硬件
36.基于GPRS的远程漫衍式温湿度收罗系统设计
功效形貌：各个从机监测各地温湿度，距离1小时提交一次。所有监控状态显示在主机驱动的液晶显示屏上。
使用�？椋�
有外网牢靠IP的盘算机一台（SocketTool调试工具/自己编写软件）
ID101 89C51单片机�？椋ù踊�1），ID214数码管8�？�，ID201 GSM/GPRS�？�，ID218温湿度传感器�？�；
ID101 89C51单片机�？椋ù踊�2），ID214数码管8�？�，ID201 GSM/GPRS�？�，ID218温湿度传感器�？�；
ID101 89C51单片机�？椋ù踊�3），ID214数码管8�？�，ID201 GSM/GPRS�？�，ID218温湿度传感器�？�；
……
设计说明：
此系统需要多组硬件
37.基于RC522的实现IC卡的权限验证、扣费、卡内信息显示等
功效形貌：模拟一个现实中使用的情形（如公交IC卡，浴室控水器，自行车租赁等），当用户IC卡刷卡时，扣除一定的用度，并将卡内须要信息在读卡器显示屏上显示出来。
使用�？椋�
ID101 89C51单片机�？椋ù踊�1），D209点阵液晶12864�？�，ID203 RFID�？�
设计说明：
为降低难度，读卡器内的用户信息为外地已存信息。
38.基于WIFI无线传输漫衍式温湿度收罗系统设计
功效形貌：通过WIFI局域网，各个从机将收罗的温湿度值距离一准时间向主机提交一次，显示在主机驱动的液晶显示屏上。
使用�？椋�
ID101 89C51单片机�？椋ㄖ骰�，ID209点阵液晶12864�？�，ID208 WIFI�？�，无线路由器；
ID101 89C51单片机�？椋ù踊�1），ID214数码管8�？�，ID208 WIFI�？�，ID218温湿度传感器�？�；
ID101 89C51单片机�？椋ù踊�2），ID214数码管8�？�，ID208 WIFI�？�，ID218温湿度传感器�？�；
ID101 89C51单片机�？椋ù踊�3），ID214数码管8�？�，ID208 WIFI�？�，ID218温湿度传感器�？�；
……
设计说明：
此系统需要多组硬件
39.手机接打电话系统设计
功效形貌：设计并完成手机接打电话功效，完能和真正手机的通话功效
使用�？椋�
单片机�？�，ID209点阵液晶12864�？�，键盘�？�，手机�？�
设计说明：
此系统涉及内容较多，系统性强，有一定开举事度
40.两路用户的电话时分交流机系统设计（选配）
功效形貌：
实现话机的摘挂机检测，拨号检测，号码识别，拨号音、忙音、回铃音、振铃的爆发与控制，PCM编译码芯片的驱动，时分交流控制，电话呼叫流程逻辑，以及电话通讯状态的液晶同步显示等。
使用�？椋�
ID101 89C51单片机�？�，ID209点阵液晶12864�？�，ID104 CPLD�？�，ID227电话接口�？�，ID229时分交流�？�，两部电话单机
设计说明：
此系统涉及内容较多，系统性强，有一定开举事度
七、装备设置清单
|
序号 |
编号 |
名 称 |
数目 |
|
|
1 |
PE-01 |
交流电源及同步变压器组件 |
1件 |
|
|
2 |
PE-02 |
功率二极管组件 |
1张 |
|
|
3 |
PE-03 |
晶闸管组件 |
1件 |
|
|
4 |
PE-04 |
双向晶闸管组件 |
1件 |
|
|
5 |
PE-05 |
GTR、MOSFET、IGBT组件 |
1件 |
|
|
6 |
PE-06 |
三相芯式变压器组件 |
1件 |
|
|
7 |
PE-07 |
灯组负载组件 |
1件 |
|
|
8 |
PE-08 |
电抗器、变压器组件 |
1件 |
|
|
9 |
PE-9 |
给定及电压指示组件 |
1件 |
|
|
10 |
PE-10 |
交流电参数表组件 |
1件 |
|
|
11 |
PE-11 |
直流电参表组件 |
1件 |
|
|
12 |
PE-12 |
单结晶闸管触发电路 |
1件 |
|
|
13 |
PE-12B |
TC785触发电路 |
1件 |
|
|
14 |
PE-13 |
TC787触发电路组件 |
1件 |
|
|
15 |
PE-14 |
可调电阻组件 |
1件 |
|
|
16 |
PE-15 |
智能故障实训审核仪器（可以联网审核，也可以不必电脑单机审核） |
1件 |
|
|
17 |
PE-16 |
直流斩波电路 |
1件 |
|
|
18 |
实验桌 |
铁质长方体关闭式结构，造型雅观大方；设有抽屉、柜门，用于安排工具、存放挂件及资料 |
1台 |
|
|
19 |
实验台 |
|
1套 |
|
|
20 |
学生凳 |
钢木方凳 |
2张 |
|
|
21 |
汽车电子制作演示套件及开发平台 |
包括软件、硬件 |
1套 |
|
|
仿真器 |
51仿真器 |
|||
|
51编程器 |
||||
|
AVR仿真器编程器 |
||||
|
JLINK仿真器编程器 |
||||
|
FPGA/CPLD编程器 |
||||
|
22 |
通讯板 |
1）实验台地点规模0-255。 2）具有WIFI、RJ45、RS485上位机通讯接口。 3）上位机与各实验台智能丈量仪表数据交流，接口转换功效。 4）事情温度规模-20℃～+50℃。 |
1套 |
|
|
23 |
上位机软件 |
1）添加、删除、设置各实验台�？�。 2）实时监测各实验台各项�？槭凳辈问�。 3）远程控制各实验台�？楣πЭ�，按键锁定。 4）软件用户登录治理功效。 |
1套 |
|
|
24 |
实训毗连线 |
配备两种差别的实训联接线，两种不可以互插，实训清静。 |
1套 |
|
|
25 |
实验指导书 |
|
1套 |
|
附一：电工手艺判断仿真软件（具有软件著作权）
一、软件特点
1．在指导目的上，不以某专业或课程的教学纲要为依据，而是以国家维修电工职业标准为指导。
2．在系统定位上，不以理论性系统性为主线，而是以职业手艺的训练养成为主要使命。
3．在内容选择上，不以验证性的实验为主要目的，而是以职业标准划定的手艺点的仿真实训为主线。
4．在媒体使用上，不以简朴的播放式动画为主，而是着重于动画编程、受训者的加入交互性训练上。
5．在体现形式上，不以实物照片而知足，而是为追讨情景性效果接纳三维建模手艺。
6．在教学设计上，不以简朴完成某个手艺为知足而是围绕该手艺设置了诸如目的、原理、熟悉、结构、拆装、结构、连线、操作、排故、考评等尽可能完整的�？�。
7．该软件包括初级工与中级工、高级工所有12个实训单位的研制事情，总共包括了近100多个实训项目，基本笼罩了电工、电子、电拖、维修电工、PLC等职业手艺实训和判断装备手艺规范中所列出的主要手艺项目。网络版用于学生单独仿真模拟训练，单机版用于先生教学实训。
二、软件仿真实训内容：
|
一级�？� |
二级�？� |
三 级 模 块 |
||||||||||||
|
电工基础 |
欧姆定律 |
目的 |
原理 |
实验 |
考考你 |
|
|
|||||||
|
基尔霍夫定律 |
目的 |
原理 |
实验 |
考考你 |
|
|
||||||||
|
电磁感应 |
目的 |
原理 |
实验 |
考考你 |
|
|
||||||||
|
功率因数的提高 |
目的 |
原理 |
实验 |
考考你 |
|
|
||||||||
|
负载星形接法 |
目的 |
原理 |
实验 |
考考你 |
|
|
||||||||
|
负载三角形接法 |
目的 |
原理 |
实验 |
考考你 |
|
|
||||||||
|
电机与变 压器 |
变压器 |
形状 |
原理 |
考考你 |
|
|
|
|||||||
|
三相异步电念头 |
形状 |
装配 |
考考你 |
维修 |
|
|
||||||||
|
电流互感器 |
种类 |
原理 |
使用 |
考考你 |
|
|
||||||||
|
电压互感器 |
种类 |
原理 |
使用 |
考考你 |
|
|
||||||||
|
单相异步电念头 |
形状 |
装配 |
考考你 |
|
|
|
||||||||
|
伺服电机 |
形状 |
原理 |
考考你 |
|
|
|
||||||||
|
直流电念头 |
形状 |
装配 |
考考你 |
|
|
|
||||||||
|
低压电器 |
接触器 |
形状 |
原理 |
判断线圈 |
确定触点对 |
装置 |
考考你 |
|||||||
|
继电器 |
形状 |
原理 |
测热元件 |
测触点 |
考考你 |
|
||||||||
|
开关 |
形状 |
原理 |
丈量 |
考考你 |
|
|
||||||||
|
按钮 |
形状 |
考考你 |
|
|
|
|
||||||||
|
指示灯 |
形状 |
|
|
|
|
|
||||||||
|
熔断器 |
形状 |
丈量 |
丈量2 |
|
|
|
||||||||
|
接线端子 |
形状 |
|
|
|
|
|
||||||||
|
电子器件 |
电阻器电位器 |
形状 |
标识 |
识别 |
小考试 |
丈量 |
|
|||||||
|
电容器 |
形状 |
标识 |
使用 |
小考试 |
丈量 |
|
||||||||
|
电感与小型变压器 |
形状 |
|
|
|
|
|
||||||||
|
二极管 |
形状 |
标识 |
识别 |
小考试 |
丈量 |
|
||||||||
|
三极管 |
形状 |
标识 |
小考试 |
型号判断 |
管脚判断 |
|
||||||||
|
光电器件 |
形状 |
种类 |
|
|
|
|
||||||||
|
集成电路 |
形状 |
标识 |
考考你 |
|
|
|
||||||||
|
晶闸管与单结管电路 |
形状 |
电路 |
丈量 |
仿真 |
排故 |
考考你 |
||||||||
|
电子手艺 |
单相桥式整流滤波电路 |
目的 |
电路 |
原理 |
结构 |
仿真 |
考考你 |
|||||||
|
射极偏置电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
|
||||||||
|
串联稳压电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
|
||||||||
|
延时开关电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
|
||||||||
|
RC振荡电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
|
||||||||
|
直流电念头调速电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
|
||||||||
|
差分放大电路 |
目的 |
电路 |
原理 |
结构 |
仿真 |
考考你 |
||||||||
|
单结管同步触发电路 |
目的 |
电路 |
原理 |
结构 |
仿真 |
考考你 |
||||||||
|
三端可调稳压电路 |
目的 |
电路 |
原理 |
结构 |
仿真 |
考考你 |
||||||||
|
宿舍灯控制电路 |
目的 |
电路 |
原理 |
结构 |
仿真 |
考考你 |
||||||||
|
电力拖动
|
接触器联锁正反转 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
|||||||
|
按扭联锁正反转控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||||
|
双重联锁正反转控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||||
|
反接制动控制电路 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||||
|
Y-Δ降压启动电路 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||||
|
手动顺序起动控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||||
|
直流电念头调速控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||||
|
双速电念头调速控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||||
|
电动葫芦控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||||
|
绕线式电念头控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||||
|
照明电路 |
日光灯接线 |
接线 |
原理 |
仿真 |
考考你 |
|
|
|||||||
|
两地灯控制 |
接线 |
原理 |
仿真 |
考考你 |
|
|
||||||||
|
机床电路 |
接触器联锁正反转 |
故障征象 |
排故 |
|
|
|
||||||||
|
按扭联锁正反转控制 |
故障征象 |
排故 |
|
|
|
|||||||||
|
双重联锁正反转控制 |
故障征象 |
排故 |
|
|
|
|||||||||
|
电念头反接制动控制 |
故障征象 |
排故 |
|
|
|
|||||||||
|
Y-Δ降压启动电路 |
故障征象 |
排故 |
|
|
|
|||||||||
|
手动顺序起动控制 |
故障征象 |
排故 |
|
|
|
|||||||||
|
直流电念头调速控制 |
故障征象 |
排故 |
|
|
|
|||||||||
|
双速电念头调速控制 |
故障征象 |
排故 |
|
|
|
|||||||||
|
电动葫芦控制 |
故障征象 |
排故 |
|
|
|
|||||||||
|
绕线式电念头控制 |
故障征象 |
排故 |
|
|
|
|||||||||
|
常用工具 |
验电笔 |
先容 |
|
|
|
|
|
|||||||
|
旋具 |
先容 |
|
|
|
|
|
||||||||
|
剥线钳 |
先容 |
|
|
|
|
|
||||||||
|
电工刀 |
先容 |
|
|
|
|
|
||||||||
|
电烙铁 |
先容 |
|
|
|
|
|
||||||||
|
仪器仪表 |
万用表 |
种类 |
面板 |
测电阻 |
测电压 |
测直流电流 |
测电压 |
|||||||
|
兆欧表 |
种类 |
面板 |
测绕组间电阻 |
测电阻 |
考考你 |
|||||||||
|
电流表 |
种类 |
面板 |
操作 |
考考你 |
|
|
||||||||
|
电压表 |
种类 |
面板 |
操作 |
考考你 |
|
|
||||||||
|
钳形电流表 |
种类 |
面板 |
操作 |
考考你 |
|
|
||||||||
|
直流单臂电桥 |
种类 |
面板 |
使用 |
操作 |
考考你 |
|
||||||||
|
信号爆发器 |
种类 |
面板 |
使用 |
操作 |
考考你 |
|
||||||||
|
通俗示波器 |
种类 |
面板 |
使用 |
操作 |
考考你 |
|
||||||||
|
导线毗连 |
导线简介 |
裸线 |
电磁线 |
绝缘线 |
通讯电缆 |
|
||||||||
|
命名法 |
电线命名法 |
射频电缆命名法 |
|
|
||||||||||
|
线材选用 |
电路条件 |
情形条件 |
导线颜色选用 |
|||||||||||
|
导线毗连 |
单股芯线毗连 |
七股芯线的毗连 |
七股芯线T型毗连 |
|||||||||||
|
线头绝缘的恢复 |
绝缘质料 |
包缠要领 |
热缩管 |
|||||||||||
|
PLC |
熟悉PLC |
结构 |
I/O单位 |
事情方法 |
浅易编程器 |
|
||||||||
|
交通讯号灯控制系统 |
控制要求 |
I/O口分派 |
接线 |
梯形图指令表 |
运行 |
|||||||||
|
可逆运行反接制动 |
控制要求 |
I/O口分派 |
接线 |
梯形图指令表 |
||||||||||
|
Y-Δ降压起动 |
控制要求 |
I/O口分派 |
接线 |
梯形图指令表 |
||||||||||
附二：开放实验室信息治理系统：（全室配一套,与虚拟仪器配套使用）
A、．开放实验室信息治理系统的须要性
学生下手能力的作育、分折问题解决问题能力的作育、自主实验和立异实验能力的作育均需要一个宽松的、开放的、装备齐全的实验情形。可是现在许多学校因师资实力有限无法将实验室开放，这一方面造成资源铺张另一方面学生又得不到煅炼。针对这一问题，配备本实验室信息化治理系统，它可有用解决上述矛盾。具备这样条件的实验室可以不必配备牢靠的先生治理和向导，学生可以自主按排实验时间并通过刷卡确定机位，并通过学生终端盘算机中的实验课件、仪器仪表先容课件、自主实验题库、在线资助等资源完成种种实验。
B、智能开放实验室治理系统简介
智能实验室治理系统（以下称：本系统）是以标准化实验室治理头脑为基础、网络手艺为驱动新开发的治理系统。本系统能对实验室装备及学生实验历程举行智能化治理，以实时相识实验室装备状态及学生实验完成状态，跟踪纪录实验痕迹，确保先生能相识学生做实验的流程。
实验室治理手段包括：短信，邮件，web页面。
C．开放实验室资源设置
建设开放实验室应具备须要的硬件和软件资源：
（一）硬件资源：
1、手机（可�。悍⑺秃臀帐笛槭易氨钢卫砑白刺畔�。
2、治理员PC：用于发送和吸收实验室治理及状态信息，吸收学生的实验数据（波形，数据包等实验数据），发送提醒信息及试题到学生实验装备上。
3、效劳器：效劳器为本系统的焦点部分，完成吸收治理员控制信息，发送收罗到的终端实验数据到web页面，对终端装备的控制，终端实验数据的收罗。
4、网络装备：路由器等，传输种种数据。
5、终端：虚拟示波器，发送及吸收数据，直接控制装备
（二）软件资源：
1.web页面系统，通过web页面设置本系统的各项参数，个性化定制，实时吸收并显示学生实验数据，发送控制下令到效劳器，并由效劳器发送控制下令到终端，抵达控制实验室装备的目的。
2.短信控制系统，向特定的手机发送实验室装备状态，吸收特定手机的控制下令，并由效劳器发送控制下令到终端，抵达控制实验室装备的目的。
3.邮件控制系统，向特定的邮箱发送实验室装备状态，吸收特定邮箱的控制下令，并由效劳器发送控制下令到终端，抵达控制实验室装备的目的。
4.数据库存储系统，存储学生实验历程数据，以便先生后续审查学生的实验历程。
上一个产品：新能源汽车电力电子手艺基础实训
下一个产品：迈腾轿车电气系统教学平台(A)
汽车电路仿真实习台最新产品
-
型号：?TWY-XD06型
品名：汽车电工电子综合...
-
型号：TWXNY-QD
品名：新能源汽车电工电...
-
型号：TWQC-DQ-7
-
型号：TWXNY-QC型
品名：新能源汽车电工电...
企业信息
您只要致电：021-55884001（袁司理）
我们可以解答 变流手艺及汽车电子制作演示装置 的相关疑问！
我们可以帮您推荐切合您要求的 变流手艺及汽车电子制作演示装置 教学装备 实训器材 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-55-2389-1.html
62000.00
沪公网安备: 31011202011929号
