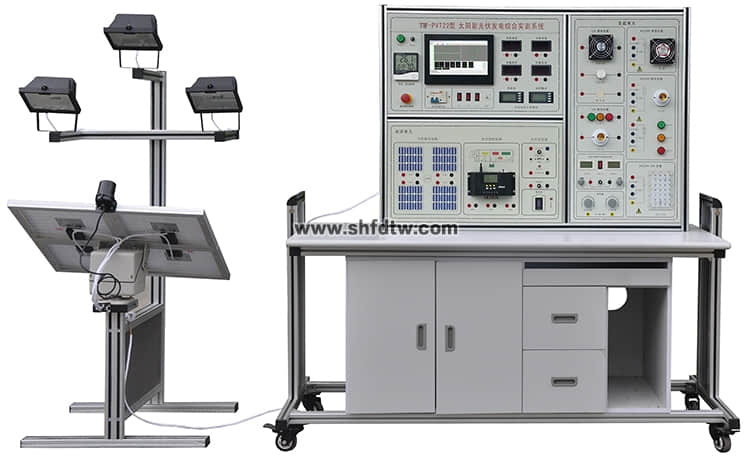

TW-SNY15型 太阳能光伏发电综合实训系统

一、系统实训应用规模：

主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。装备由模拟太阳灯、太阳能电池板、二维跟踪机构、光伏控制器、储能蓄电池、负载、仪表及工控电脑等组成。

9001cc金沙以诚为本(中国)有限公司官网

二、手艺参数

2.1、太阳能电池板

太阳能电池板接纳阵列组装形式，主要接纳4块（或更多）小型太阳能电池板组建，可实现太阳能电池板的并接方法和串接方法，进而提供大电流或大电压的两种太阳能电池板组网方法。

?最大输出功率：4*10W

?开路电压：21.24V（并联），4*21.24V（串联）

?短路电流：4*0.75A（并联），0.57A（串联）

2.2、自动跟踪单位

?跟踪方法：双轴全自动跟踪 ； 精度：±0.5°

?水平回转角度：360°  ；俯仰角度：180°

?控制器供电电源：DC 12V

?电机供电电源：DC 12V

2.3、照度计

?量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自动切换量程。

?量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自动切换量程

?照度计准确度：±3% rdg ± 0.5% f.s.(<10,000 lux)±4% rdg ± 10dgts (>10,000 lux)(以色温2856 K标准平面灯校正)

?温度特征：±0.1% /℃

?取样率：约 2 次/秒

?纪录器输出：DC 2V/f.s.

?操作及贮存温湿度：0°to 40℃ (32℉ to 104℉) < 70% R.H.

?电源：9V (一枚)

?光检测器尺寸：100mm(L) x 60mm(W) x 27mm(H)

2.4、含有电压表、电流表、温度表及湿度表

?直流电压表0-200V、直流电流表2A各两只

?交流电压表0-500V、交流电流表5A各一只

?温度、湿度表:温度丈量规模：-50℃-+70℃  湿度丈量规模：20%-90%

2.5、蓄电池容量7.2Ah、电压12V

2.6、情形监测� ？槭忠罩副�

?含有照度计、温度表、湿度表，单片机时钟系统，实现时间的显示

2.7、10寸工控一体机，带触摸功效

?C P U:Intel 1037U 1.8GHz 22nm双核处置惩罚器TDP 17W超低功耗处置惩罚器

?主 板:Intel M11工控固态节能主板

?内 存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。

?硬 盘:24G SSD固态硬盘

?显 卡:集成Intel  HD Graphics焦点显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。

?声 卡:集成ALC662 6声道高保真音频控制器

?网 卡:集成1个RTL千兆网卡,支持网络叫醒、PXE功效。

?电 源:外置电源（100V至220V宽幅电压，全球通用）

?显示屏:10寸LED工控屏 区分率：1024*600

?触摸屏:台湾军工Touchkit 4线触摸屏，透光率高 ；性能稳固，触摸迅速

?整机接口:4* USB 2.0接口,其中两个可支持USB3.0(需定制)，

?1* HDMI接口:1* VGA接口,1* RJ-45网络接口,1* Line out（绿色）,1* Mic（红色)

?2*COM串口,1* 12V DC_JACK输入接口

系统状态：

太阳能控制器（带报警功效）：

?输入电压、电流、功率的数据显示及动态曲线显示

?输出电压、电流、功率的数据显示及动态曲线显示

?蓄电池：电压数据显示及动态曲线显示

2.7.1 智慧课堂综合测控系统

该系统接纳一体化设计，要求所有功效集中在一块焦点控制器上，榨取接纳多种� ？槠醋�，确保使用职员的人身清静及装备清静的性能指标。

、虚拟示波器所需实现的功效：50MHz   2路波形丈量功效 ；

（二）2路逻辑剖析仪功效 ；

（三）1路恣意波形信号爆发器输出 ；

200MSa/s高速实时采样，50MHz带宽，波形丈量完全知足教学实验要求，波形平滑不失真。

（四）2路PWM脉冲信号爆发器：可设置频率、占空比。

（五）、万用表功效

1、万用表的电阻丈量功效 ；

2、万用表的直流电压丈量功效 ；

3、万用表的交流电压丈量功效 ；

4、万用表的交流电流丈量功效 ；

（六）、人机界面功效

*1、人机界面显示所丈量的波形，并显示响应的量测值 ；

*2、可通过点击界面按钮，将所丈量的波形插入实验报告模板中 ；

*3、学生的实验报告效果可通过点击界面按钮，统一上传到指定的西席电脑文件夹下 ；

（七）、实验室清静监控功效

1、情形参数丈量：可同时丈量显示温湿度、CO2浓度和PM2.5 ；

2、电气参数丈量：可丈量控制台电压电流，并盘算出功率 ；

3、过流、过压、欠压（阀值可设置）报警跳闸� ；� ；

4、清静防护：实验室情形清静监控装置（PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常（火灾）报警） ；5、节电功效：恒久无人实验时，自动关闭总闸开关，实现清静和节电效果 ；

2.8、太阳能发电逆变器� ？槭忠罩副�

?种别：正弦波逆变器

?输入电压：DC9.7-14.4V，

?输出电压：AC220±5%和5V

?欠压� ；ぃ�9.6V±0.2V

?过压� ；ぃ�14.4V±0.2V

?输出功率：100W

?峰值功率：300W

?输出波形:正弦波

2.9、太阳能控制器手艺指标：

控制器相关参数：（12V/24V自动切换系统）

（1）具有过充、过放、电子短路、过载� ；ぁ⑵嬉斓姆婪唇颖 ；さ热远刂�

（2）接纳了串联式PWM充电主电路，使充电回路的电压损失较使用二极管的充电电路降低近一半，充电效率较非PWM 高3%-6% ，增添了用电时间 ；过放恢复的提升充电，正常的直充，浮充自动控制方法使系统有更长的使用寿命 ；同时具有高精度温度赔偿

（3）欠压电压：12.0V ；×2/24V

（4）超压� ；ぃ�17V ； ×2/24V

（5）过载、短路� ；ぃ�1.25   倍额定电流60秒, 1.5倍额定电流5秒时过载� ；ば卸�, ≥3倍额定电流短路� ；ば卸�

（6）总额定充电电流：10A

（7） 浮充：13.6V ；×2/24V ；（维持时间：直至降到充电返回电压行动）

（8） 控制方法：充电为  PWM 脉宽调剂

控制器主要功效：

（1）太阳能电池板事情状态（欠压、运行）

（2）蓄电池事情状态（过充、过放、充电）

（3）蓄电池电量指示（25%，50%，75%，100%）

（4） 输出模式设置（通俗，光控，时控）

（5） 蓄电池充电电流，电压监测。

2.10、负载单位

（1）DC12V直流负载五组。（感性负载3组，阻性负载2组）

1）感性负载有：12V直流电扇、12V直流电机、12V蜂鸣器

2）阻性负载有：12V交通灯、3W LED灯

（2）AC220V交流负载四组。（感性负载1组，阻性负载3组）

1）感性负载有：220V直流电扇

2）阻性负载：220V交通灯.220V 3WLED灯、220V28WLED灯

（3）可调稳压电源（0-12V，0-1A）。

凭证要求可升级为0-30V、0-5A的可调恒压恒流稳压电源。

（4）可调电阻箱手艺参数如下：

1）阻值规模：10欧-99.99K

2）误差规模：±1%

（5）USB接口电压输出：可为电子装备提供5V直流稳压电源。

三、可完成的实验内容：

实验一 太阳能电池板特征实验系列

1-1、太阳能电池板开路电压测试实验

1-2、太阳能电池板短路电流测试实验

1-3、太阳能电板I-V特征测试实验

1-4、太阳能电池板最大输出功率盘算实验

1-5、太阳能电池板填充因子盘算实验

1-6、太阳能电池板转换效率丈量实验

1-7、开路电压与相对光强的函数关系实验

1-8、短路电流与相对光强的函数关系实验

1-9、太阳能电池板P-V特征测试实验

1-10、太阳能电池板暗伏安特征测试实验

1-11、太阳能组件输出特征测试实验

1-12、串联电阻对填充因子的影响测试实验

1-13、并联电阻对填充因子的影响测试实验

1-14、太阳能电池光谱特征测试实验

1-15、太阳能电池板的串联开路电压测试实验

1-16、太阳能电池板的串联短路电流测试实验

1-17、太阳能电池板的并联开路电压测试实验

1-18、太阳能电池板的并联短路电流测试实验

1-19、负载特征测试实验

实验二 太阳能自动跟踪实验系列

2-1、逐日系统原理实验

2-2、太阳光跟踪定位传感器原理实验

2-3、情形对光伏转换影响实验

2-4、跟踪控制器操作实验

2-5、传动执行机构接线实训

2-6、太阳能光控跟踪实验

2-7、太阳能光控-时控跟踪实验

2-8、太阳能电池组件情形监测实验

实验三 太阳能蓄电池控制器实验系列

3-1、太阳能蓄电池充电控制实验

3-2、控制器充放电� ；な笛�

3-3、蓄电池电压、电流测试实验

3-4、蓄电池电量估测实验

3-5、控制电池电流流入、输出实验

3-6、控制器情形温度丈量实验

3-7、控制器光控-时控输出实验

实验四 太阳能应用实验系列

4-1、太阳能交、直流电扇实验

4-2、太阳能路灯实验

4-3、太阳能警示灯实验

4-4、太阳能充电器实验

4-5、太阳能可变阻抗负载实验

实验五 太阳能负载实验系列

5-1、最大输出电流实验

5-2、最大输出功率实验

5-3、在差别恒压状态下电流特征

5-4、在差别恒流状态下电压特征

实验六 太阳能光伏逆变器实验系列

6-1、逆变器的事情原理剖析实验 ；

6-2、输出电压、电流测试实验 ；

6-3、最大输出功率的估算实验 ；

6-4、过载或短路� ；ぱ菔臼笛� ；

6-5、输入电压防反接演示实验 ；

6-6、输入电压规模测试实验 ；

6-7、转换效率盘算实验 ；

四、主要装备清单

序号

名 称

数 量

单 位

备注

1

太阳能光伏发电综合实训系统（控制台）

1

台

2

太阳能电池板

4

块

3

双轴跟踪机构、光传感器、模拟光源

1

套

4

光伏控制器带通讯功效

1

台

5

光伏逆变器（DC-AC转换器）带市电切换

1

台

6

HTC-1 室内温、湿度表，带时间显示

1

只

7

PEM-002 电子电能计量� ？�

2

只

8

数显仪表

4

只

9

DZ16交流泄电� ；た�

1

只

10

蓄电池及电量显示� ？�

1

套

11

10寸工控一体机

1

台

12

上位软件

1

套

13

使用手册

1

本
