低压电工实操考试仪表照明及电气控制实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：工厂电气控制供配电装置
[规格型号]：TW-KZ03
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 15851 人关注该产品

产品详情

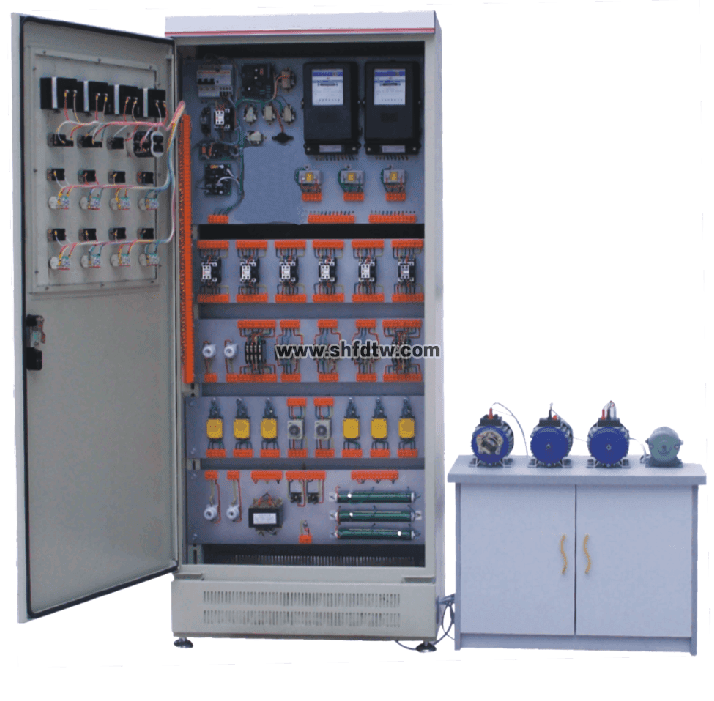

TW-KZ03 低压电工实操考试仪表照明及电气控制实训装置

一、 概述

      TW-KZ03 低压电工实操考试仪表照明及电气控制实训装置是凭证劳动和社会包管部揭晓的“工人手艺品级标准”和”职业手艺判断规范”的内容要求．凭证电工实训审核的现真相形而设计的新一代集培训学习、理论验证、实操能力、审核判断于一体的多功效装备。整台装备以标准的配电柜为主柜，合理使用柜体的双面空间，科学地安排电器及配套实验器材，能知足电工审核判断中的电力拖动控制与照明电路的实操项目。经天下多家手艺训练判断中心多次使用实践证实．该柜设计合理、实操利便、占地面积少、一柜多用。所有电器接点都已引接大端子排上，故降低质料消耗，延伸使用寿命。该套装备适用于各劳动职业手艺判断部分，同时顺应各大中专、技校、职校的电工、电拖专业教学与实训审核。

9001cc金沙以诚为本(中国)有限公司官网

二、  结构及电器设置

手艺训练柜按标准电气控制柜设计制(规格：700x450x1 700mm)，充分使用双面空间位置，柜内装有完成种种照明电路所需的单机电度表、日光灯、白炽灯、单联开关、双联开关、插座、感应开关、泄电开关等，以及电气控制所需要的种种低压电器，如泄电断路器、熔断器、电流互感器、交流接触器、时间继电器、中心继电器、行程开关、按钮开关、信号灯、转换开关、电压表、电流表功率表以及单三相电度表等。为了延伸电路的使用寿命，各电器的接点都先与接线端子相连，再让学生在接线端子上接线，以求耐久耐用。技训柜还配备三台隶属电机．通过该电念头支持可作种种实验。

三、  主要手艺参数

1、输入电源：AC380V±5％(三相五线)50Hz

2、事情情形：温度-10℃C+400℃ 相对温度=80％250℃ 海拔:3800m

3、整机功耗：<3KVA(实训)

4、外型尺寸：800X500X1700（mm）

四、  实验操作项目

1、单相起动阻止控制电路；

2、触摸开关控制白炽灯电路；

3、白炽灯控制电路；

4、人休感应开关控制楼梯白炽灯电路；

5、声控开关控制楼梯白炽灯电路

6、日光灯控制电路；

7、单相电度表直接装置电路；

8、单相电度表间接装置电路：

9、单相电念头控制电路；

10、并励直流电念头调磁电路

11、并励直流电念头电枢回路串电阻调速电路

12、并励直流电念头电枢回路串电阻二级起动控制电路

13、并励直流电念头电枢反接反接法正反转控制电路

14、电流互感器与电流表配用接线电路：

15、电压表．电流表装置电路；

16、三相四线有功电度表直接装置电路；

17、三相四线有功电度表间接装置电路；

18、三相四线无功电度表直接装置电路；

19、三相四线无功电度表间接装置电路；

20、一台电流互感器用于单相回路的接线电路；

21、两台电流互感器接成不完全星形接线电路

22、三台电流互感接成星形接线电路；

23、两台电流互感器差接接线电路；

24、三台电流互感器接成三角形接线电路

25、万能转换开关和电压表丈量三相电压接线电路；

26、异步电念头点动控制电路；

27、异步电念头自锁控制电路；

28、具有过载�；ぷ运刂频缏�

29、异步电念头单向点动、起动控制电路

30、异步电念头两地控制电路；

31、异步电念头联锁正反转控制电路；

32、正反转点动、起动控制电路；

33、双重联锁正反转控制电路；

34、自动往返控制电路；

35、位置开关作自动阻止正反转起控制电路

36、带有点动的自动往返控制电路；

37、异步电念头星、三角控制电路；

38、接触器控制星、三角形的控制电路

39、串电阻降压起动控制电路；

40、异步电念头反接制动控制电路；

41、异步电动性能耗制动控制电路；

42、双速电念头的切换运行控制电路；

43、手动顺序起动控制电路；

44、自动顺序起动控制电路；

45、C620-1型车床控制电路；

46、电动葫芦电气控制电路；

47、Y31 50型滚齿机控制电路；

五、BHMZ-1型电机控制及仪表照明电路实训审核装置（柜式）单台设置清单

<一>电工部分


序号

名称

数目

单位

备注

1

日光灯实训组件

1

套



2

彩色灯胆及灯座

10

套



3

单线开关

1

只



4

二线开关

1

只



5

单相漏开关

1

只



6

三相开关

1

只



7

调光开关

1

只



8

触摸延时开关

1

只



9

人体感应自动开关

1

只



10

声光控延时开关

1

只



11

盒式开关

1

只



12

插座

2

只



13

螺旋式熔断器

2

只



14

4UF电容

1

只



15

单相电度表

1

只



16

单相交流电机

1

只



<二>电拖部分

序号

型号

名称

数目

单位

备注

1

DZ47LE-C32

三相泄电开关

1

只





DZ15LE-40/4901

空气开关







2

LMZJ1-0.5,10/5A

电流互感器

3

只



3

DT862-4

三相四线有功电能表

1

只



4

DX862-4

三相四线无功电能表

1

只



5

CJX2-0901

交流接触器

6

只



6

JZ47-44

中心继电器

2

只



7

JR36-20

热继电器

3

只



8



螺旋式熔断器

4

只



9

YBLX-19/21

行程开关

6

只



10

ST3

电子式时间继电器

2

只



11



桥堆

1

只



12

200W

变压器

1

只



13



可控硅

1

只



14

1K/100W

可调瓷盘电阻

3

只



15

380(△)180W

鼠笼式三相异步电念头(带离心开关)

1

只



16



双速异步电念头

1

只



17

50W/220V

直流并励电念头

1

只



<二>控制面板部分

序号

型号

名称

数目

单位

备注

1

6L2

交流电压表450V

1

只



2

6L2

交流电流表30A

3

只



3



指示灯

7

只



4



控制按钮

12

只



5



转换开关

1

只
